QIDI Studio でネガティブパーツを追加するにはどうすればいいですか?

ネガティブパーツは、モデルスライス設計における強力なツールであり、モデルの表面または内部に穴、溝、または欠落部分を作成して、これらの領域が塗りつぶされたり印刷されたりするのを防ぐことができます。 簡単に言えば、ネガティブパーツを追加すると、モデルの一部を「切り抜く」ことができます。 3Dプリンティングプロセスにおいて、ネガティブパーツはユーザーがモデルをより柔軟に設計できる非常に便利なデザインツールです。 このチュートリアルでは、QIDI Studioでモデルにネガティブパーツを追加して、目的の効果を実現する方法を示します。

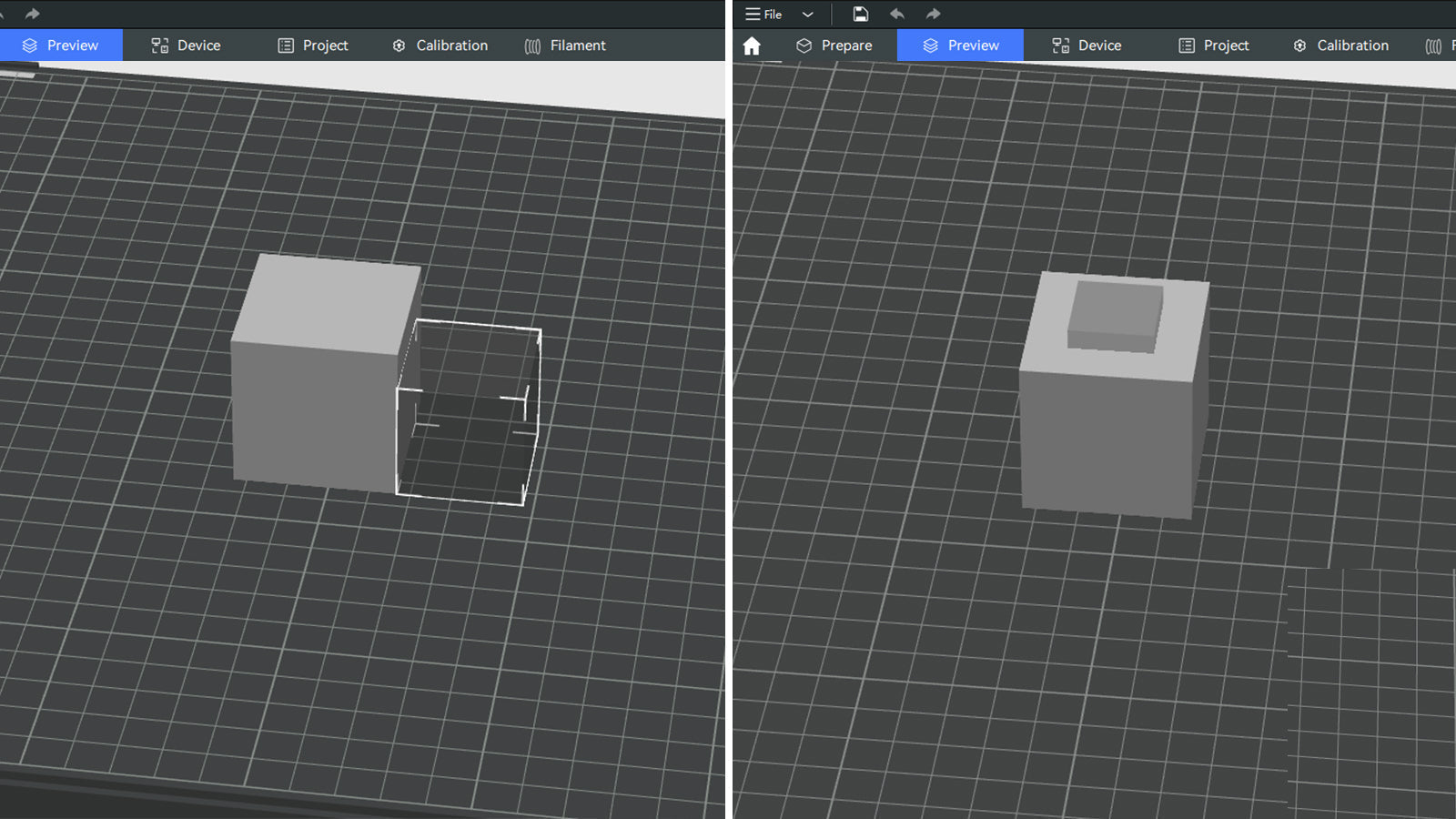

上の図に示すモデルは、ネガティブパーツを追加して作成されました。 同様のモデルを作成したい場合は、以下の手順に従ってください。

手順

1.プレートを右クリックし、「プリミティブを追加」を選択し、次に「キューブ」を選択します。

2.必要に応じてキューブのサイズを調整します。 サイズを確認したら、キューブを右クリックし、「ネガティブパーツを追加」を選択し、次に「キューブ」を選択します。

3.プレートに表示される透明なキューブは、追加したばかりのネガティブパーツです。 ネガティブパーツを適切な位置に配置し、削除したい領域に正確に収まるようにサイズを調整します。

4.調整が完了したら、「プレートをスライス」をクリックします。 スライスされたモデルが、ネガティブパーツが削除されたキューブになっていることがわかります。

最後に

上記の手順に従うことで、QIDI Studioでモデルにネガティブパーツを追加し、不要な部分を簡単に差し引く効果を実現できます。 この方法は、複雑な形状、埋め込み穴、またはコネクタを作成するのに非常に適しており、3Dプリントモデルをより正確で興味深いものにします。
