モデルにサポートを追加する方法

3Dプリンティングでは、モデルに大きなオーバーハング部分がある状況によく遭遇します。これらの部分が適切にサポートされていないと、印刷効果に影響が出たり、印刷失敗を引き起こす可能性があります。

この問題を解決するには、モデルにサポートを追加する必要があります。この記事では、自動サポートの使用、手動でのサポート塗り付け、不要なサポートのブロック、通常サポートとツリーサポートの違い、パラメータを調整して印刷効果を最適化する方法を含め、サポートの追加方法について詳しく紹介します。この記事で使用されているソフトウェアはQIDI Studioです。

自動サポートの使用方法は？

自動サポートは、効率的で便利なサポート生成方法です。スライサーはモデルのオーバーハング構造に応じて、適切なサポートタイプを自動的に計算し生成します。では、自動サポートを正しく使用するにはどうすればよいでしょうか？

下図のように、

(1) サポート設定インターフェースに入り、「サポートを有効にする」を選択します。

(2) サポートタイプで「ツリー（自動）」または「通常（自動）」を選択します。2つのタイプのサポートはモデルのサポート面に依存しますが、これについては後述します。

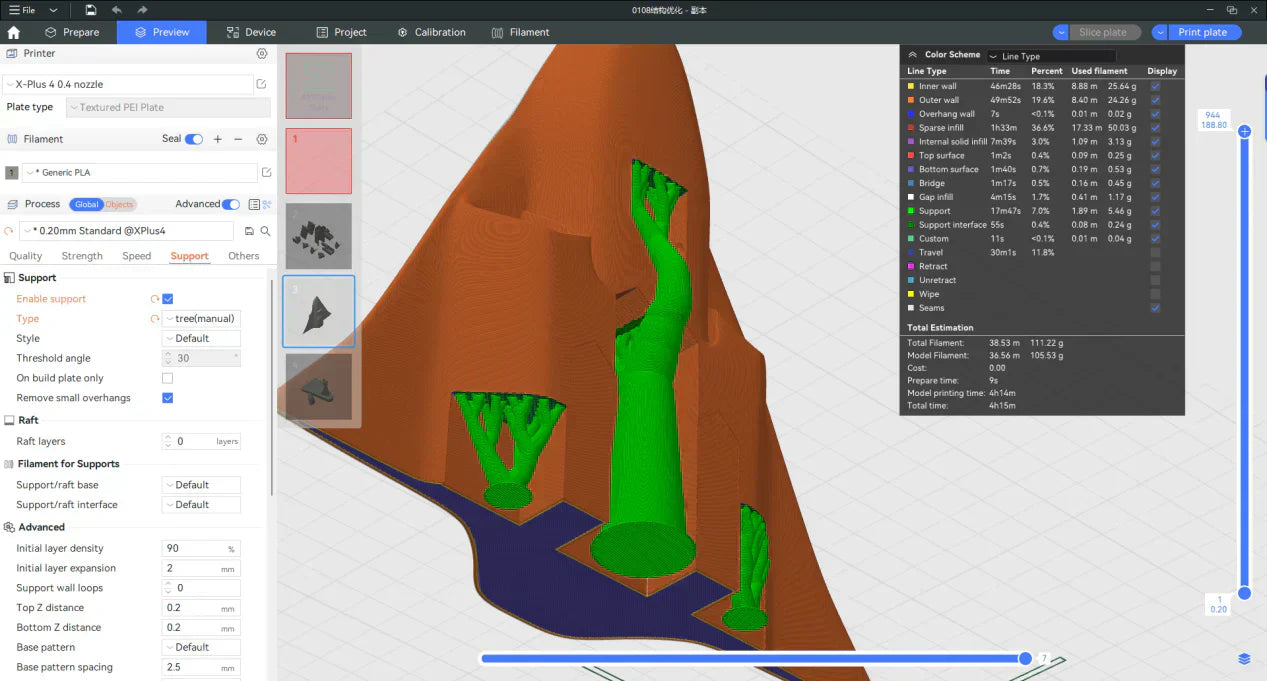

設定が完了したら、「スライスプレート」をクリックします。スライサーはモデル構造に基づいて自動的にサポートを生成します。スライスプレビューでは、緑色のツリーサポート構造を明確に見ることができます。これらのサポートは、印刷プロセス中に同時に印刷・生成され、モデルのオーバーハング部分に安定したサポートを提供し、より良い印刷結果を保証します。

手動でサポートを塗り付けるには？

自動サポートはより便利ですが、時には冗長なサポートを生成したり、重要なサポートが不足したりすることがあり、印刷効果に大きく影響します。手動でサポートを塗り付けることで、ユーザーはサポートの生成位置をより正確に制御でき、微調整が必要なシーンに適しています。

まず、下図のようにサポート塗り付けインターフェースを開きます：

1. サポート設定インターフェースに入り、「サポートを有効にする」を選択します。
2. サポートタイプで「ツリー（手動）」または「通常（手動）」を選択します。
3. 「サポート塗り付け」をクリックして、サポート塗り付けインターフェースに入ります。


サポート塗り付けインターフェースでは、

1. 「オーバーハング領域を強調表示」のパラメータを調整して、モデルのオーバーハング領域をよりよく区別します。
2. この「円」ツールを選択してモデルを塗ります。システムは塗られた領域に自動的にサポートを生成します。
3. この「塗りつぶし」ツールを選択し、モデル上のオーバーハング領域をクリックしてサポート領域をマークします。システムは領域全体に自動的にサポートを生成します。

下図のモデルを例にとると、サポートを塗り付ける必要がある4つのオーバーハング面があります。マーク1、2、3は塗りつぶしツールで生成されたサポート面で、マーク4は円ツールで塗り付けられたサポート面です。

スライス後、モデルのプレビューは以下の通りです。マークされたすべての領域にサポートが生成されていることがわかります。

サポートをブロックするには？

場合によっては、ソフトウェアが生成したサポートが冗長になることがあり、モデル印刷失敗の確率が高まり、モデルの本来の機能を妨げる可能性があります。この場合、ブロック機能を使用して特定の領域のサポートを除去し、不要なフィラメントの無駄や機能への影響を避けることができます。

下図のように、モデルを選択し、右クリックして「サポートブロッカーを追加」を選択し、適切なブロッカー形状を選択します。

ブロッカーの位置とサイズを調整し、モデルのサポートが不要な領域に配置します。

スライス後、サポートブロッカーを追加していないモデルと比較すると、モデルの対応する位置のサポートが消失していることがわかります。

3Dプリンティングにおける通常サポートとツリーサポートの違いは何ですか？

通常サポートとツリーサポートは2つの一般的なサポートタイプで、それぞれに長所と短所があります。

通常サポートは構造がシンプルで、単純な大面積オーバーハング構造に非常に信頼性の高いサポートを提供できます。

ツリーサポートはより多くのフィラメントを節約し、取り外しが容易で、複雑なモデルにより適していますが、大面積オーバーハング構造には非常に信頼性の高いサポートを提供できない場合があります。

以下は2種類のサポートの特性比較です：

ツリーサポート：

通常サポート：

3Dプリンティングサポートパラメータを調整して一般的な印刷問題を解決するには？

サポートの印刷パラメータは最終的な効果に重要な影響を与えます。トップZ距離、サポート直径などのパラメータを調整することで、サポートが除去しにくい、ツリーサポートの崩壊による印刷失敗などの問題を効果的に解決できます。

下図のように、マーク1はトップZ距離です。値が大きいほど、サポートの先端がモデルの表面から遠くなり、サポートの除去が容易になります。ただし、値が大きすぎるとサポート効果が低下する可能性があります。

マーク2は枝の直径です。値が大きいほど、ツリーサポートの直径が大きくなり、その強度も増します。これにより、場合によっては印刷中にツリーサポートが崩壊して印刷失敗を引き起こす問題を解決できます。

下図のように、枝の直径を増やすと、ツリーサポートが太くなることが簡単にわかります。

以上がモデルにサポートを追加するための包括的なチュートリアルです。この記事の内容がサポート機能をよりよく理解し使用するのに役立ち、3Dプリンティングをよりスムーズで効率的にすることを願っています。さらに質問や経験があれば、コミュニティで共有してください。一緒に3Dプリンティングのさらなる可能性を探求しましょう！
