組み立てに失敗しましたか？組み立てクリアランスの調整方法を解説した記事です。

さまざまな要因、例えば3D プリンター、材料、プロセスの影響により、3Dプリントされたモデルのサイズが元の設計と異なり、組み立て時に誤差が生じやすくなります。このような問題が発生した場合は、印刷前にモデルのサイズを微調整することで、部品間のより良い適合を実現する必要があります。

QIDI Studioは、便利なXYサイズ補正設定オプションを提供しており、ユーザーは異なる印刷モデルやニーズに応じて補正値を自由に調整できます。本チュートリアルでは、QIDI Studioで関連パラメータを調整する方法を詳しく紹介し、組み立ての問題を解決するお手伝いをします！

概略図

クリアランス調整前

クリアランス調整後

上図のモデル効果は、XYホールおよび輪郭補正機能を調整して実現されたものです。同様の効果を得たい場合は、以下の手順に従ってください。

手順

簡単なモデル組み立ての問題を解決するには、部品のいずれかを選択し、XYホールまたは輪郭補正の値を調整します。

1. パーツAのXYホール補正を個別に調整します。

正の値は穴を拡大し、負の値は穴を縮小します。実際の印刷では、フィラメントの収縮率の違いなどにより、印刷された穴のサイズがモデル図面よりわずかに小さくなることがあります。そのため、一般的にXYホール補正は+0.2mmに設定できます。

以下は、XYホール補正なしと+0.2mm補正ありのスライス画像です。補正後、輪郭は変わらず、穴のサイズだけが大きくなっています。

2. パーツBのXY輪郭補正を個別に調整します。

正の値は拡大、負の値は縮小を表します。簡単に言えば、XY平面上のモデルサイズを調整します。以下は、補正なしと-0.2mm補正ありのスライス結果です。輪郭が縮小されたことが確認できます。

3. また、比較的複雑なモデルに対しては、モデルのXYホールおよび輪郭補正値を同時に調整することができます。

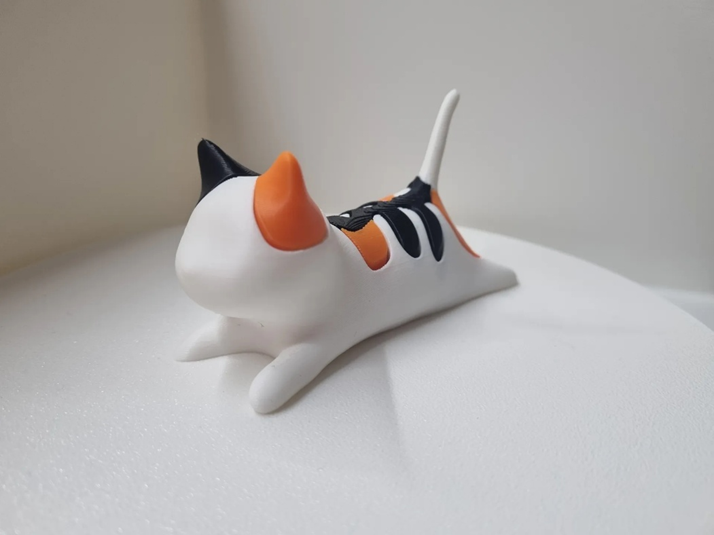

例えば、以下の図に示す子猫モデルが組み立て時にクリアランス不足の問題に直面した場合、QIDI Studioで対応する調整を行うことができます：

2つの設定を完了した後、「スライス」をクリックすると、モデルのサイズが元のものとわずかに異なっていることがわかります。調整された子猫モデルはスムーズに組み立て可能です。

注意事項

3.1 スライスソフトでモデルのサイズを調整する際は、印刷時と同じ方向でモデルを保持してください。同じモデルの同じ部品でも、印刷方向が異なるとわずかにサイズが異なる場合があります。

3.2 モデルのサイズによって必要な組み立てクリアランスが異なります。同じモデルを等倍で印刷する場合でも、QIDI Studioで補正サイズを調整することでスムーズな組み立てが可能です。

まとめ

このチュートリアルを通じて、QIDI Studioでモデルのサイズを調整し、印刷精度を向上させ、組み立ての問題を回避する方法を学びました。これらのツールを柔軟に活用することで、よりスムーズで精密な3Dプリントが可能になります。ぜひQIDIコミュニティに参加して、あなたの印刷体験や作品を共有しましょう！
