モデル配置ガイド:強度を最適化し、サポートを簡素化するスライステクニック

この投稿を共有する
簡素化サポート付きモデル

3Dプリントにおいて、モデルのプリントプラットフォーム上での配置方向は、印刷品質に影響を与える重要な要素です。適切な配置角度により、モデルの強度が大幅に向上し、サポート材の使用を削減でき、表面品質も改善されます。ただし、具体的な配置はモデルの使用目的に応じて判断する必要があります。本チュートリアルでは、特定のモデルを例に取り、QIDI Studioでのモデル配置角度の調整方法を分析し、印刷効果の向上を目指します。

スケッチ図

強度最適化用モデル:

黒いL字型の3Dプリントブラケット。チュートリアル内の「強度最適化用モデル」で、配置により印刷強度を改善する例。

サポート簡略化用モデル:

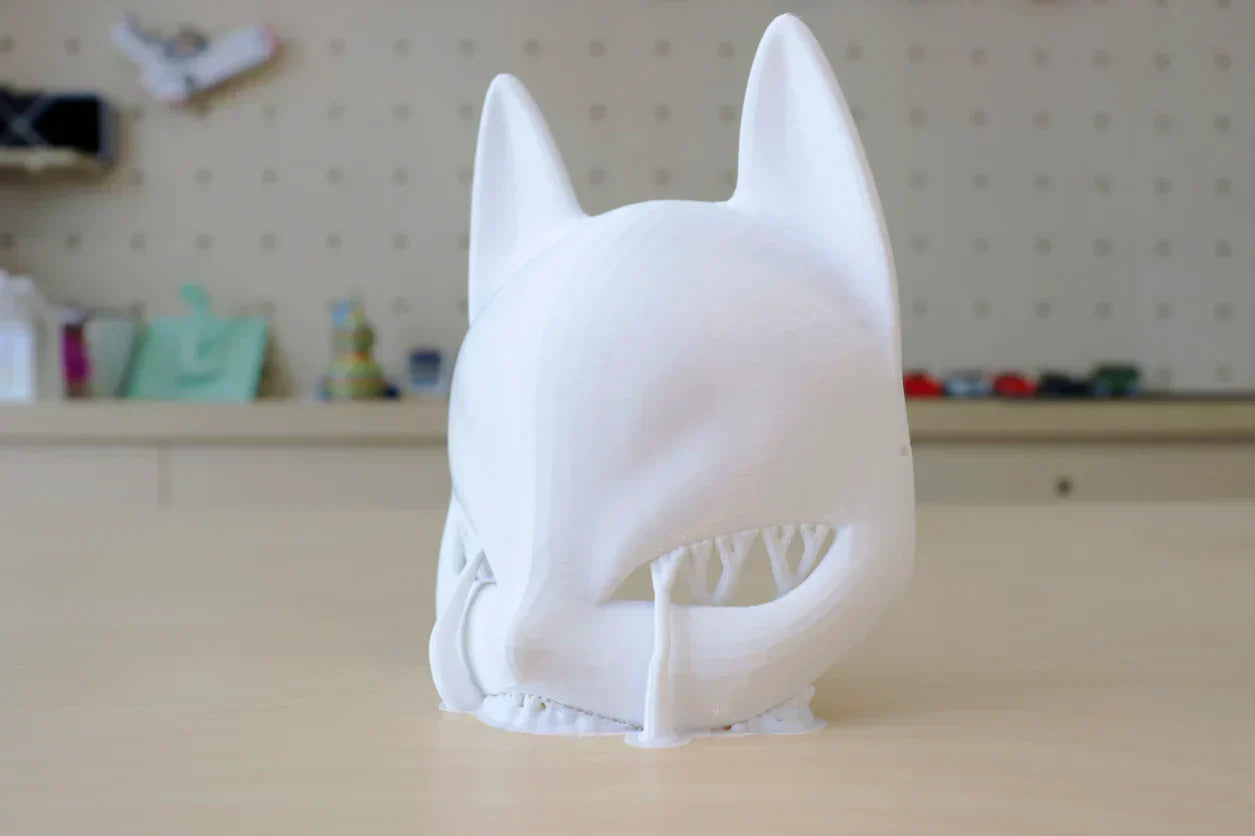

白いコウモリ形状の3Dプリントモデル。チュートリアル内の「サポート簡略化用モデル」として、配置によるサポート削減を示す例。

同様の効果を得たい場合は、次の方法をお試しください。

操作ガイド - 強度最適化

モデルの配置方向は、印刷中のレイヤーラインの方向に直接関係し、最終モデルの応力分布と強度に大きな影響を与えます。ここでは高い強度が求められるL字型ブラケットを例に説明します。

1. デフォルトの配置で印刷すると、印刷自体は可能ですが、モデルの角部分が破損しやすくなります。

QIDI Studioのスライサー画面に表示されたL字型ブラケットの初期配置。強度最適化ステップ1の例。



L字型ブラケットを側面に寝かせた配置。強度向上のためのステップ2~3の角度調整を示す。

2. モデルの強度をさらに高めたい場合は、プリントベッド上でモデルを「横向き」に配置するように角度を調整します。この場合、加重方向の断面がxy軸面に位置するため、最終製品の強度が向上します。

L字型ブラケットを側面に寝かせて配置したQIDI Studio画面。強度向上のための角度調整ステップ。

3. スライスをクリックします。この配置方向では、印刷に必要な時間も大幅に短縮されます。

L字型ブラケット再配置後のスライス画面。スライスをクリックすることで、印刷時間の短縮を確認。



配置変更後のL字型ブラケットのスライス結果。印刷時間と材料消費の削減を示す。

操作ガイド - サポート簡略化

多くのモデルはオーバーハングを含むため、印刷時にはサポートが必要です。ただし、適切な配置により、印刷品質を維持しつつサポートの量を減らし、印刷時間を短縮できます。

1. 図のモデルは主に装飾目的のため、強度の優先度は低くなります。デフォルトの配置で印刷すると、多くのサポートが生成され、印刷時間も長くなります。

QIDI Studioでの装飾用マスク型モデルのデフォルト配置。サポートが多く印刷時間が長くなる例。



マスクモデルの初期配置でのスライスプレビュー。サポート構造が多く、印刷時間が長くなることを示す。

2. モデルをX軸に沿って90°回転させて角度を調整します。

QIDI StudioでマスクモデルをX軸に90°回転させた状態。サポート削減と印刷時間短縮を目的とした角度調整ステップ。

3. スライスをクリックすると、印刷時間を2時間半短縮し、16%の材料を節約できることが分かります。また、モデルとサポートの接触面が減ることで、表面品質の向上にもつながります。

マスクモデルを回転後のスライス結果。印刷時間・材料の削減と表面品質向上を示す。

まとめ

QIDI Studioでモデルの配置方向とサポート設定を調整することで、3Dプリンターの印刷効率と品質を向上させ、理想的な仕上がりを得ることができます。皆様のモデル配置に関するご経験やアイデアがあれば、ぜひコメント欄でシェアしてください!
