カーボンファイバーフィラメントを使った3Dプリント：究極ガイド
カーボンファイバーフィラメントは、3Dプリンティングと積層造形において大きな注目を集めている新素材です。その名の通り、カーボンファイバー（炭素繊維）を配合しています。炭素繊維は、航空宇宙やスポーツで使用されている、細い炭素繊維から作られた軽量で強固な繊維です。そのため、カーボンファイバーフィラメントは、軽量でありながら優れた耐久性を備えた3Dプリント部品の製造を可能にします。しかし、カーボンファイバーフィラメントとは一体何なのでしょうか？そして、3Dプリンティングに携わる人々がなぜ注目する必要があるのでしょうか？まずは基本から見ていきましょう。
炭素繊維フィラメントの歴史と製造
3Dプリント可能なカーボンファイバーフィラメントは今まさに登場したばかりですが、その基礎は1950年代後半に築かれました。この時代には、カーボンファイバーを積層・織り込んで強化樹脂材料とする研究が初めて行われました。 そして1981年には、業界は薄いカーボンファイバーを用いて、前例のない軽量かつ高強度を実現した初の複合材製自転車やゴルフクラブを製造しました。
近年、メーカーはこれらの原理を活用し、デスクトップ3Dプリンターに対応した特殊な炭素繊維フィラメントを開発しています。この製造工程では、ABSやナイロンなどのポリマー基材に長い炭素繊維の繊維を並べます。そして、3Dプリンターでデジタル設計に基づき、炭素繊維を含浸させた材料を層状に積み重ねることで部品を製造します。
カーボンファイバーは、強度と剛性を高めながら軽量化を実現するだけでなく、低い熱膨張係数により、温度変化に伴う反りや寸法精度の問題を軽減します。この独自の特性の組み合わせにより、従来の素材では対応できなかった自動車、航空宇宙、さらにはスポーツ用品などにおいて、より機能的な3Dプリントツールを実現することが可能になります。
炭素繊維フィラメントの種類
3Dプリント可能な炭素繊維フィラメントが航空宇宙グレードの複合材からどのように進化してきたか、その基本を説明したところで、現在利用可能な具体的な種類を見ていきましょう。炭素繊維の長さと強化方法によって、いくつかの種類が存在します。
1. 短炭素繊維フィラメント
名前の通り、このフィラメントに含まれる炭素繊維は細く、長さは通常0.1～0.7mm程度です。短い繊維と長い髪の毛のような繊維の違いを想像してみてください。
短い長さは、押し出し加工と印刷プロセス全体の品質を向上させます。しかし、長い炭素繊維フィラメントと比較すると、いくつかのトレードオフがあります。プラス面としては、短い炭素繊維は、繊維が部分的に密集するリスクがなく、印刷層全体に均一かつ予測通りに分散します。また、等方性特性により、部品はあらゆる方向で同等の強度を持ちます。
短い炭素繊維フィラメントを使用することの欠点としては、他の複合材料に比べて強度が劇的に向上しないこと、そして傾斜した曲線や角度のある箇所では層状の線が目立ちやすいことが挙げられます。短い繊維は、長い繊維に比べて補強効果が低いというだけです。
2. 長尺炭素繊維フィラメント
その名の通り、ロングカーボンファイバーフィラメントは、長さ約6～12mmの髪の毛のようなカーボン繊維の束です。繊維が長いほど強度は高まりますが、適切に最適化されていない場合は、繊維の分散が不均一になる可能性が高くなります。
利点としては、一方向性炭素繊維の強化により、優れた強度対重量比が実現していることが挙げられます。異方性特性は、主に印刷層の方向に沿った強度が顕著に向上する一方で、垂直方向では強度が低下することを意味します。層の視認性が低いため、曲線や高品質印刷物の表面仕上げも向上します。
主な欠点は、ノズルの詰まりや、長い糸が束になったり絡まったりして不均一に束になるのを防ぐための注意が増すことです。最適な設定や構成を見つけることも難しくなります。また、強度の方向性が大きく異なるため、機能部品の設計時には荷重方向を考慮する必要があります。
3. 強化炭素繊維フィラメント
強化炭素繊維フィラメントはハイブリッドなアプローチを採用しています。ABS やナイロンなどのベースラインプラスチックに非常に短い炭素繊維を注入して強度を分散させ、さらに連続した炭素繊維ストランドを追加して強化します。
手作業による繊維ストランドのおかげで、純粋な長繊維フィラメントに匹敵する強力な機械性能が得られます。しかも、ベース材料には既に均一に分散した短繊維強化材が基礎として備わっているため、予期せぬ凝集の問題を回避できます。
その結果、強化ブレンドは印刷を容易にすると同時に、初心者ユーザーにとって最適な強度と外観品質を実現します。この容易さには、純粋な長繊維フィラメントと比較して最大限の強度が得られないというトレードオフが伴いますが、ほとんどの用途において、ハイブリッドアプローチは理想的なバランスをもたらします。
どの 3D プリンターでもカーボンファイバー フィラメントを使用できますか?
カーボンファイバーフィラメントは3Dプリント用に特別に設計されていますが、すべてのデスクトッププリンターですぐに使用できるとは限りません。この強靭で研磨性の高い素材は、特有の要件を伴います。プリンターの適合性要因と、カーボンファイバーフィラメントを使用するために必要な改造について詳しく説明しましょう。
1. カーボンファイバーフィラメントに適したプリンター
炭素繊維フィラメントは、その研磨性とゆっくりと確実に重要な部品を侵食する性質のため、基本的な機能を処理するだけでも、互換性のある硬化部品で作られたプリンターが必要です。
- 硬化鋼製ノズル：標準的な真鍮製ノズルは、硬質カーボンファイバーとの摩擦により急速に摩耗し、ノズルの抵抗や完全な故障につながるリスクがあります。硬化鋼製ノズルはほぼ必須です。
- 密閉フレーム：露出したボーデンチューブも時間の経過とともに摩耗し、給紙の問題やプリントの失敗を引き起こします。密閉フレームがチューブを保護します。
- 強化された押出機ギア:供給の剛性を確保するには、摩耗に強い金属で作られた押出機ギアが、剥がれることなくグリップを維持する必要があります。
- 加熱ベッド:反りやベッド接着の問題により、第 1 層のトラクションを向上させるために 100 ̊C 以上の加熱プリント ベッドが必要になります。

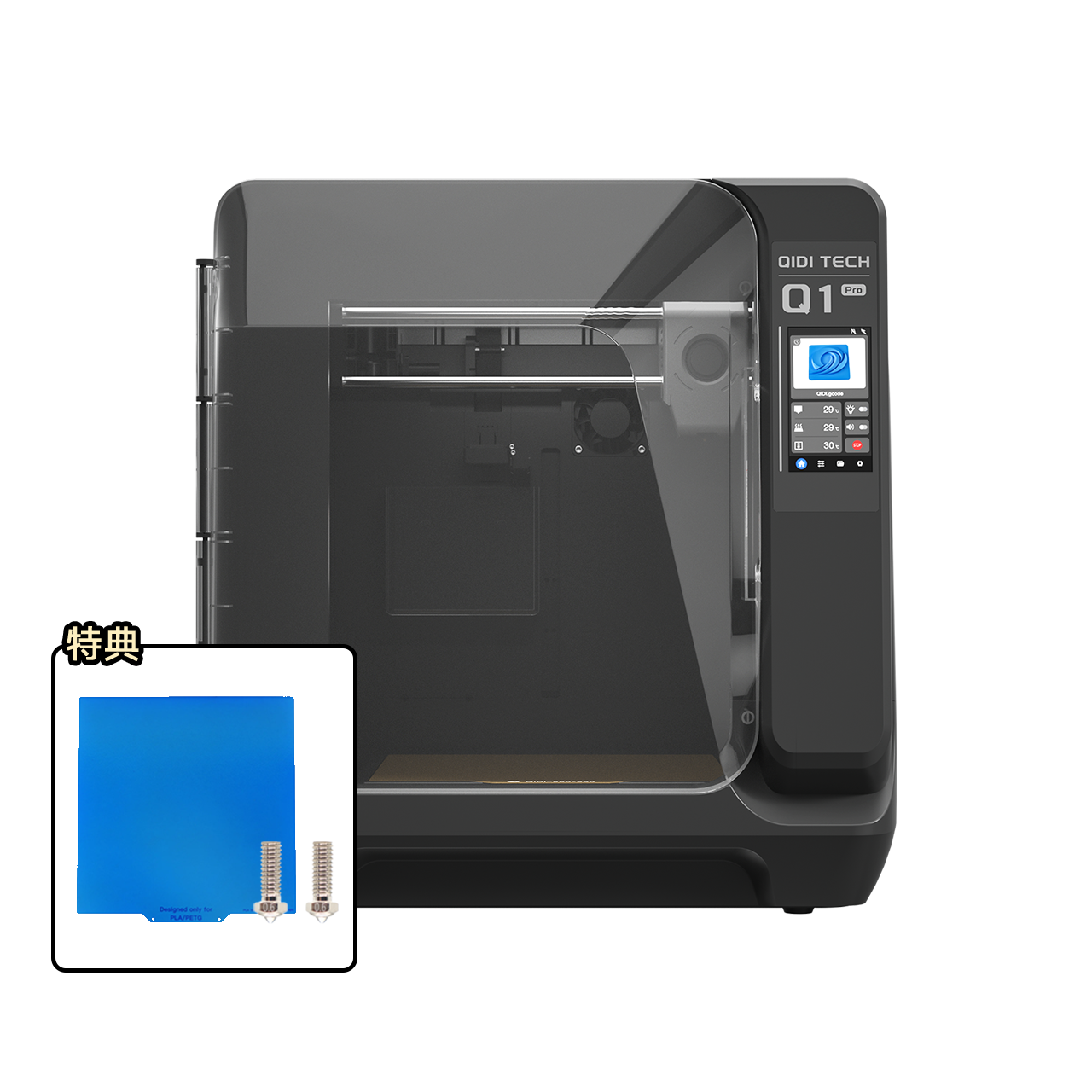

これらの最低仕様を満たしていないプリンターでは、摩耗により部品が急速に劣化し、機能的なカーボンファイバー部品を確実に出力することはできません。QIDI Tech 3Dプリンターには、真鍮製ノズルと硬化鋼製ノズルの両方が搭載されています。これにより、ユーザーは標準フィラメントとカーボンファイバーフィラメントの両方を、改造や追加をすることなく出力できます。
2. 炭素繊維フィラメントの使用に必要な変更
強化部品が搭載されていないものの、技術的に問題がなければ、希望が失われるわけではありません。いくつかの改造を加えることで、カーボンファイバーを扱えるようになります。
- ノズルの交換:標準ノズルを硬化鋼のノズルに交換します。
- ボウデンとフレームの保護:チューブや延長部を保護するためにスリーブなどの予防措置を追加します。
- 押し出し機ギアのアップグレード:標準ギアを長期的に金属製の代替品に交換します。
- 表面準備:加熱ベッドの不足は、追加の接着ソリューションによって補える場合があります。
摩耗しやすい部品を丁寧に扱い、段階的にアップグレードすることで、カーボンファイバープリントはより現実的なものになります。しかし、最も簡単な結果と継続的な信頼性を求めるなら、保護機能が組み込まれた専用のデスクトッププリンターを選ぶことで、扱いにくいカーボンファイバーフィラメントを扱う際の煩わしさやストレスを軽減できます。
3D プリントにカーボンファイバー フィラメントを選択する理由
製造プロセス、カーボンファイバーフィラメントの種類、プリンターの互換性に関する考慮事項について説明しました。次は、従来の3Dプリント素材ではなく、 なぜカーボンファイバーフィラメントを選ぶべきなのか、その決定ポイントについて考えてみましょう。強化カーボンファイバーフィラメントには、どのような独自のメリットとデメリットがあるのでしょうか。
1. 炭素繊維フィラメントを使用する利点
炭素繊維複合材は、ベースラインプラスチックにはない 4 つの主な利点をもたらします。
- 強度と剛性:強度対重量比が鋼鉄やアルミニウムなどの金属を最大 5 倍も上回るカーボン ファイバー プリント部品は、全体の質量が非常に軽く、優れた耐久性と耐荷重性を備えています。
- 寸法安定性:硬質炭素繊維強化により熱膨張係数が極めて低いため、印刷された部品は、1% 以上膨張または収縮することなく、広範囲の周囲温度範囲にわたって正確な許容誤差を維持します。
- 視覚品質：カーボンファイバーストランドは、第一層のトラクションと、その後の印刷層間の接着性を向上させます。これにより寸法安定性が向上し、段差のない美しい層間接着品質と優れた表面仕上げが実現します。
- 耐熱性と耐炎性:航空宇宙産業やモータースポーツですでに利用されているカーボンファイバーは、耐薬品性が高く、印刷された部品は軟化前に 150°C を超える非常に高い温度に耐え、不燃性も備えています。
カーボン ファイバー フィラメントは、超軽量の強度を活かして温度や化学劣化に耐えるなど、家庭用プラスチックには見られない特性により、一般的なPLA や ABSプリントをはるかに超える用途を可能にします。
2. 炭素繊維フィラメントの欠点
ただし、これらの望ましいパフォーマンス上の利点を実現するには、考慮すべきいくつかの実際的な欠点も伴います。
- 摩耗性:頑丈なカーボン ファイバー ストランドは、特別に硬化されていないノズル、ギア、コンポーネントを急速に侵食し、プリンターの幅広い互換性と部品の寿命を制限します。
- 脆さと剛性:炭素繊維複合材は、強くて硬いものの、柔軟性と耐衝撃性に欠け、比較すると、ABS やナイロンのように一時的に曲がるのではなく、過度の力が加わると突然破損します。
- 伝導性:高い熱伝導性と電気伝導性により、熱制御がない場合には密閉型印刷が複雑になり、過熱や短絡の危険が生じます。
QIDI TechのPA12-CFカーボンファイバーフィラメントは、反りを最小限に抑えるスマートな繊維強化、低吸湿性、高密度、そして耐摩耗性を備え、標準的な炭素複合材が抱える脆さ、熱伝導性、摩耗性といった問題に対する優れたソリューションを提供します。これにより、前述のメリットを最大限に享受しながら、一般的なデメリットを軽減することが可能になります。
カーボンファイバーフィラメントを使った3Dプリントのヒント
強化カーボンファイバーフィラメントの背景、種類、適性要因、そしてトレードオフについて説明しました。それでは、デスクトップ3Dプリンターを使ってこの特殊な素材をうまくプリントする方法を詳しく見ていきましょう。カーボンファイバーフィラメントをスムーズかつ効果的に使用するためのヒントとベストプラクティスをご紹介します。
- 印刷速度を遅くする:硬い素材は流れにくいので、押し出しを容易にするために速度を 30 ～ 50% 下げます。45 ～ 80 mm/s が適しています。
- 印刷温度を最大化する:熱によりノズルからのフィラメントの流れが柔らかくなるため、ホットエンドの安全定格の上限まで押し上げると、詰まりのリスクなしに簡単に押し出すことができます。250 ‒ 320 ̊C が理想的です。

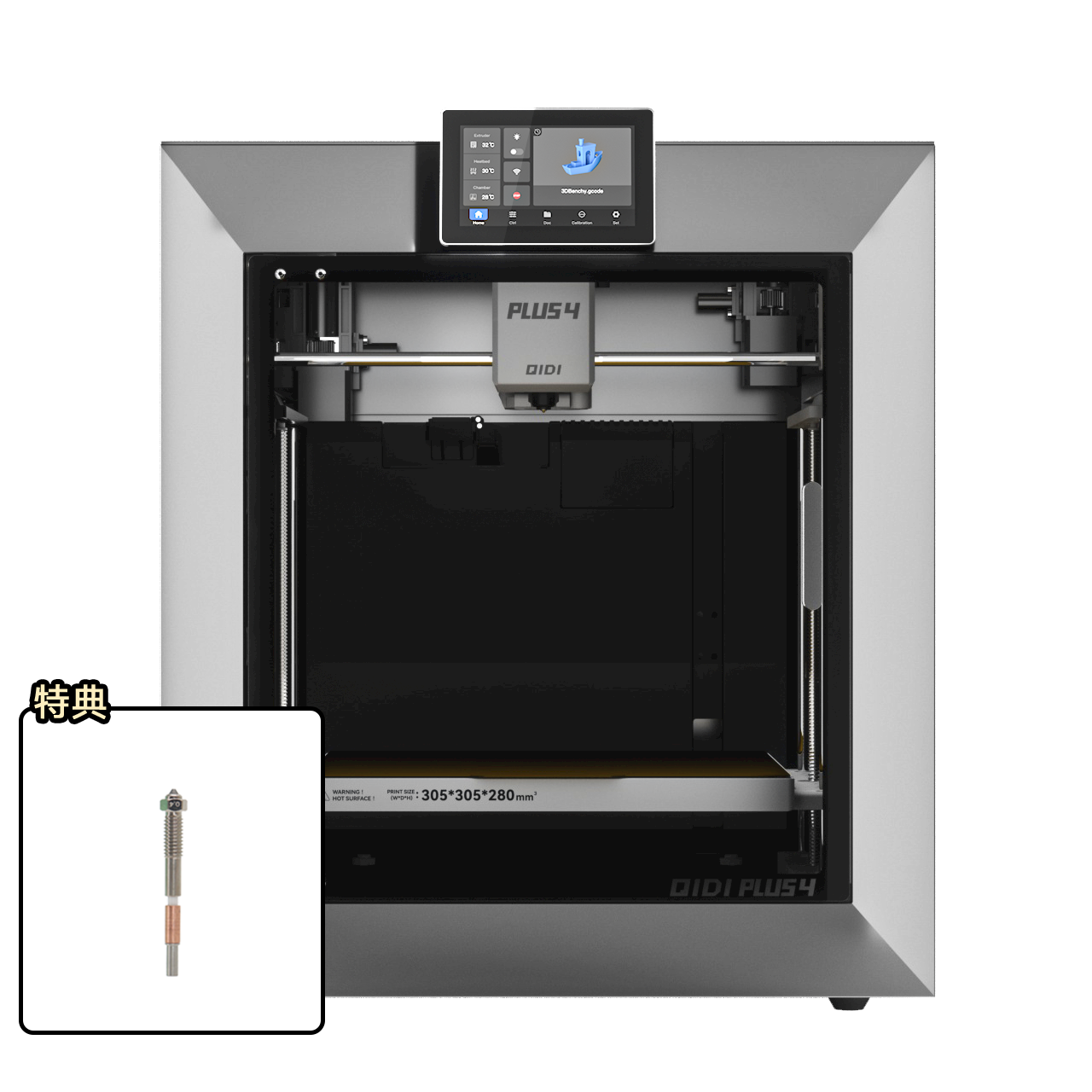

- 密閉型加熱チャンバー：プリントエリアを断熱し、補助的な加熱を導入することで周囲温度を高く保ちます。QIDI Tech 3Dプリンターは、アクティブ加熱制御を備えた高度な密閉型チャンバーを備えています。これにより、流動性がさらに向上し、パーツの反りを防ぎます。推奨温度は50～80℃です。
- 引き込み設定を有効にする:印刷移動の間にフィラメントをわずかに引き戻すことで、硬い複合材でよく見られる過剰な滲み出しから生じる糸引きの問題を軽減します。
- ベッドを完全に水平にする:最初の層の圧縮とプラットフォームの水平を再確認し、他のプラスチックに比べて低いベッド牽引力を持つカーボン ファイバーの適切な接着力を確保します。
カーボンファイバーの背後にある材料科学からの変数を考慮し、テストプリントに基づいて反復し、練習を重ねるうちに、美しく強固な強化プリントを実現することがだんだん簡単になります。
3D プリントのニーズに合わせてカーボン ファイバーの潜在能力を解き放ちましょう。
カーボンファイバーは、従来のプラスチックでは不可能な、軽量で耐久性があり、耐熱性のある部品を3Dプリントするための新たな可能性を切り開きます。標準的な材料ほど単純ではありませんが、カーボンファイバーは、ベースプラスチックでは実現できない特定の要求を満たすカスタマイズされたソリューションの開発への扉を開きます。より多くの強化フィラメントが登場するにつれて、選択肢を検討し、プリンターをアップグレードし、繰り返し成形によるプロファイルの最適化を行い、最終的にアプリケーションのニーズに最適なパラメータを見つけることで、そのメリットを享受できます。
3Dプリント用カーボンファイバーフィラメントに関するよくある質問
Q: カーボンファイバーフィラメントの強度はどのくらいですか?
A: カーボンファイバーフィラメントは、重量比で鋼鉄やアルミニウムの5倍の強度があります。カーボンファイバーフィラメントでプリントされた部品は、非常に軽量でありながら、優れた耐久性と耐荷重性を備えています。
Q: カーボンファイバーフィラメントはどのように保管しますか?
A: カーボンファイバーフィラメントは、湿気を避け、涼しく乾燥した場所に保管してください。理想的な保管環境は、18～25℃、相対湿度35～55%です。温度変化や直射日光を避けてください。
Q: 3D プリントされたカーボンファイバーは ABS より優れていますか?
A: はい、カーボンファイバーフィラメントは一般的にABS樹脂よりも強度と剛性に優れています。また、熱膨張率が低く、耐熱性に優れ、目立たない層状の模様がないため、見た目も優れています。ただし、カーボンファイバーはABS樹脂よりも脆いという欠点があります。
Q: カーボンファイバー 3D プリントは価値がありますか?
A: 高強度、軽量、寸法安定性、耐熱性が求められる用途において、カーボンファイバーは通常のプラスチックでは実現できないソリューションを実現する可能性があるため、検討する価値はあります。ただし、より最適化されたプリンターと精密な設定が必要となります。
Q: カーボンファイバーに印刷しても安全ですか?
A: 適切なノズルと機械のアップグレードにより、研磨材への対応が可能であれば、カーボンファイバーフィラメントの印刷は安全です。他の3Dプリント材料と同様に、適切な換気をお勧めします。
Q: カーボンファイバーフィラメントは PLA よりも強度がありますか?
A: はい、炭素繊維強化フィラメントは、引張強度、剛性、最大耐荷重能力の点で標準 PLA よりもはるかに強力です。
