CoreXY 3Dプリンター：その仕組みと人気の理由

3Dプリンティング技術はまだ進化を続けており、CoreXYプリンターは愛好家の間でますます人気が高まっています。これらは普通の3Dプリンターではありません—標準的なカルテシアン式とは異なる巧妙な動作システムを利用しています。CoreXYプリンターの魔法は、プリントヘッドを完全に異なる方法で動かすベルト構成にあります。なぜこれらのプリンターがより良い結果を生み出すのか、あるいはなぜ多くの人々がそれらに切り替えているのかについて興味がある場合は、この記事ではそれらがどのように機能するのか、そして何がそれらを特別にしているのかについて説明します。

CoreXY 3Dプリンターとは？

CoreXYは、ユニークなベルトシステムを使用してプリントヘッドを動かす3Dプリンターの特定の設計スタイルです。軸ごとにモーターを持つ典型的なカルテシアンプリンターと比較して、CoreXYプリンターは2つの固定モーターを連携させてX軸とY軸を管理します。この設計の違いは、印刷速度と品質に影響を与える機械的な利点を提供します。

CoreXYとカルテシアンシステムの最も重要な違いは、動きの処理方法にあります。カルテシアンプリンターでは、モーターが少なくとも1つの軸と共に物理的に移動し、重量が増加してパフォーマンスが制限されます。CoreXYプリンターは両方のモーターがフレームに恒久的に取り付けられており、ベルトを介して動力を伝達し、プリントヘッドを移動させます。この一見小さな設計哲学の変更が、後続のセクションで説明するさまざまなパフォーマンスの違いを生み出します。

CoreXY 3Dプリンターの仕組み：メカニズムの説明

CoreXYの設計は従来の3Dプリンターのメカニズムとは大きく異なります。このシステムは、正確で迅速な動きを最小限の振動で実現するために連携する4つの主要部品からそのパフォーマンスを導き出します。

固定モーター：静止した動力源

CoreXYプリンターは、2つのステッピングモーターを使用してプリントヘッドのすべての水平方向の動きを制御します。モーターが軸と共に移動する必要がある従来のプリンターとは異なり、CoreXYモーターはプリンターフレームに固定されています—通常、背面のコーナーまたはデバイスの後ろに取り付けられます。この不動性がCoreXYの利点の核心です：モーターの重量がプリントヘッドの動きに影響を与えることはなく、より低い振動で高速化が可能になります。

すべてのモーターは、タイミングベルトをしっかりと保持する歯付きプーリーを介してシステムに接続されます。これらのモーターはプリンター制御ボードから制御された電気パルスを受け取り、これにより0.01mm以下の動きが可能になります。

H型ベルトシステム：力伝達機構

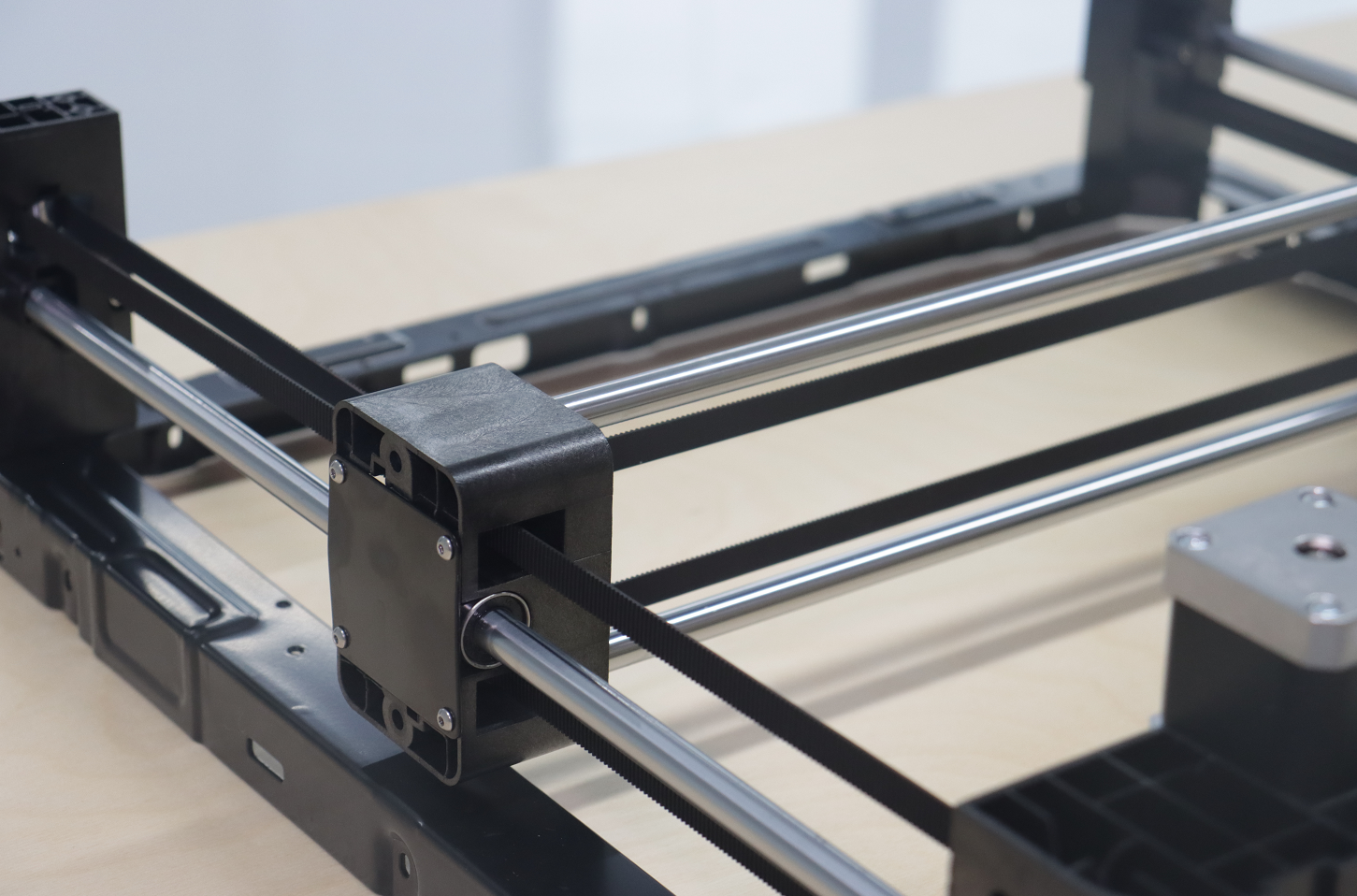

CoreXYプリンターのベルト構成は、工学の見事な作品です。2本のリニアタイミングベルト—ほとんどの場合グラスファイバー強化ゴムで等間隔の歯を持つ—が、一連のプーリーを通って、上から見ると「H」または「正方形の無限大」記号に似たパターンで配置されています。

各ベルトは慎重に計画された経路をたどります：

• 一方のモータープーリーから反対側のコーナーのアイドラープーリーへ
• プリントヘッドキャリッジを横切って、そこで取り付けられるか通過する
• 別のセットのアイドラープーリーの周り
• 2番目のモーターに戻る

ベルトの経路は交差しますが決して接触しないため、2つのモーターからの張力が直接キャリッジの動きに変換されるシステムです。アイドラープーリー—モーターを駆動しない滑らかなまたは歯付きのホイール—は、システム全体に適切な張力を維持しながらベルトを曲線に沿って導きます。

協調モーター動作：多方向制御方式

CoreXYの真の素晴らしさは、単純なモーター回転がどのように正確な方向制御を生み出すかで明らかになります：

X軸移動： 両方のモーターが同じ速度で同じ方向に回転すると、プリントヘッドは純粋にX軸に沿って移動します。これは、Y方向の反対の力が互いに打ち消し合い、X方向の力が組み合わさって動きを生み出すために発生します。

Y軸移動： モーターが同じ速度で逆方向に回転すると、プリントヘッドは純粋にY軸に沿って移動します。今度はX方向の力が打ち消され、Y方向の力が協力します。

斜め移動： 2つのモーターの相対速度を変えることにより、プリンターはプリントヘッドをビルドプレート全体の任意の方向に移動させることができます。この座標系により、滑らかな曲線や複雑なパターンを驚くべき精度で実現できます。

固定プリントベッド：安定性の向上

ほとんどのCoreXYプリンターは、垂直方向（Z軸）にのみ移動し、XおよびY方向の動き中は完全に静止したままのプリントベッドを特徴としています。この設計選択は重要な利点を提供します：

固定ベッドは可動質量を最小化し、印刷中の振動や運動量の問題を軽減します。プリントが大きくなるにつれて、ベッドに重量が追加されます—可動ベッド設計では、この増加する質量が動作品質に影響を与える可能性があります。CoreXYプリンターはベッドを水平方向に固定することで、印刷ジョブ全体を通じて一貫したパフォーマンスを維持します。

Z軸は通常、水平移動を処理するCoreXY機構とは完全に独立して、1から4つのステッピングモーターがリードスクリューやベルトを駆動して層間でベッドを上下させる別個のシステムを介して動作します。

CoreXY 3Dプリンターが人気の理由：利点とメリット

CoreXYプリンターのユニークな機械的設計は、3Dプリンティング愛好家の間での人気の高まりを説明するいくつかの実用的な利点を生み出します。

品質を犠牲にしない高速印刷

CoreXYプリンターは、プリントヘッドがモーター自体ではなく、必須コンポーネントのみを搭載しているため、より高い印刷速度を実現します。この軽量アセンブリは、より重いシステムに影響を与える運動量の問題なしに、迅速に加速し方向を変えることができます。

モーターがフレームに固定されているため、CoreXYプリンターは他のプリンター設計で品質問題を引き起こす速度でも精度を維持できます。この速度の利点は、品質を損なうことなく迅速にプリントを生産する必要があるユーザーにとってCoreXYシステムを特に価値のあるものにします。

あらゆる速度でよりクリーンなコーナーと滑らかな表面

CoreXYプリンターの軽量ガントリーシステムは、印刷中の振動を軽減します。可動質量が少ないということは、方向転換時に管理すべき運動量が少ないことを意味し、完成したプリントでよりクリーンなコーナーと滑らかな表面をもたらします。

固定モーター位置は、可動キャリッジからのモーター誘発振動も排除します。適切なベルト張力があれば、CoreXYプリンターは他のプリンターが目に見える欠陥を示す可能性がある速度でも、非常に滑らかなプリントを生成します。

ABSやその他の反りやすい材料に最適

CoreXYアーキテクチャは、モーターがフレームのコーナーまたは背面に配置されているため、造形ボリュームの完全なエンクロージャーを自然にサポートします。これにより、CoreXYプリンターはABS、ポリカーボネート、ナイロンなど、安定した高温を必要とする材料の印刷に優れています。

コンパクトな設置面積で大きな造形ボリューム

多くのCoreXYプリンター設計は、コンパクトな外部寸法内で印象的な造形ボリュームを実現します。ベルトシステムにより、プリントヘッドがフレームの最大範囲に到達でき、無駄なスペースが最小限に抑えられるため、これらのプリンターは限られたワークスペースで依然として十分な造形能力を必要とするユーザーに人気があります。

印刷エリア全体にわたる一貫した精度

CoreXYプリンターは通常、力を均等に分散し、高速移動中の曲がりに抵抗する剛性フレーム設計を特徴としています。この構造的安定性は、造形ボリューム全体にわたって一貫したパフォーマンスを保証し、プリントは下部から上部、中心から端まで品質を維持します。

CoreXY 3Dプリンターの応用

CoreXYプリンターの利点は、いくつかの主要な応用分野で価値のあるツールとなり、その人気の高まりをさらに説明しています。

1営業日での複数の設計反復

プロダクトデザイナーやエンジニアは、CoreXYプリンターを活用して設計コンセプトを迅速に反復します。速度の利点により、チームは遅いマシンで1つまたは2つの反復しか生成できないのと同じ時間枠で、プロトタイプの複数のバージョンをテストできます。これらのプリンターが提供する精度は、プロトタイプが意図された最終製品を正確に表現することを保証し、製品開発プロセスにおいて不可欠なツールとしています。

金型コストなしの低ロット生産

CoreXYプリンターは、直接使用するための機能部品の小ロット生産に優れています。その一貫した精度は、厳しい公差を必要とするコンポーネントの製造に適しています。多くの中小企業は、射出成形には規模が小さすぎるが手作業での製造には大きすぎる数量に対して、従来の製造方法の代替としてCoreXYプリンターを使用しており、コスト効果が高いと感じています。

カスタムサーボブラケットとギアアセンブリ

ロボット工学の分野は、CoreXYプリンターの精密な構造コンポーネントを製造する能力から恩恵を受けています。カスタムブラケット、ギアアセンブリ、専用固定具はCoreXYマシンで一般的に印刷され、寸法精度が完成したロボットのパフォーマンスに直接影響します。より高い強度と耐熱性を持つ材料で印刷できる能力は、これらのプリンターを機能的なロボット部品にとって特に価値のあるものにしています。

展示品質モデルのデスクトップ生産

3Dプリンティングホビイストコミュニティは、特に優れたパフォーマンスを求める経験豊富なメイカーの間でCoreXY設計を受け入れています。愛好家は、細かいディテールと滑らかな表面を持つ複雑なモデルを印刷する能力を高く評価しています。装飾オブジェクト、機能的な家庭用品、または機械的プロジェクトのために、CoreXYプリンターは、自宅のワークショップからプロフェッショナル品質の出力を望む目の肥えたメイカーを満足させる結果を提供します。

CoreXY 3Dプリンターの違いを体験しよう！

CoreXY 3Dプリンターは、革新的なベルト駆動モーション技術において業界をリードするパフォーマンスを提供します。モーターを固定し、同期ベルト構成を利用することにより、これらのマシンは以前の設計と比較してより高速な速度とより高い品質を実現できます。これらの機械的利点は、直接的な実世界の利点に変換されます：より滑らかなプリント、増加した造形ボリューム、そして困難な材料を扱う能力です。迅速なプロトタイピング、小ロット生産、または趣味の精密な応用から、CoreXYプリンターは今日の3Dプリンティングが要求するパフォーマンスを提供します。
