FDM 3D プリンターにはどのような種類がありますか?
FDMは最も広く使用されている3Dプリント技術の一つであり、デジタルデザインから幅広い物理オブジェクトを作成できます。この包括的なガイドでは、様々なタイプのFDMプリンターについて、それぞれの特徴、機能、用途を含めて解説します。3Dプリント初心者の方でも、経験豊富な方でも、直交座標、デルタ座標、極座標、スカラ座標、ベルト座標といったFDMプリンターの違いを理解することで、特定のニーズやプロジェクトに最適なプリンターを選ぶことができます。
簡単な比較シート
| プリンタータイプ | デザインの特徴 | 長所 | 短所 |
|---|---|---|---|
| 直交座標（XYZ） | プリントヘッドはX軸とY軸で動き、ビルドプラットフォームはZ軸で動きます。 | シンプルで多機能、初心者にも最適 | 印刷速度が遅く、精度が低い |
| コアXY | X軸とY軸の移動のためのベルト駆動システム | 高速、正確、高精細印刷に最適 | 複雑なメンテナンス、高コスト |
| Hボット | XおよびY移動用のシングルベルト機構 | CoreXYよりもシンプルでパフォーマンスが向上しました | 機械的なバックラッシュ、剛性の低下 |
| デルタ | 3本の垂直アーム、円形のビルドプラットフォーム | 高速、高背印刷ボリューム | 複雑なセットアップ、精度の問題 |
| 極地 | 回転ビルドプラットフォーム、ラジアルプリントヘッドの動き | よりシンプルなメカニズム、効率的なスペース利用 | ソフトウェアの複雑さ、サポートの制限 |
| スカラ | 回転関節付きロボットアーム | スピード、柔軟性、効率的なスペース利用 | 高コスト、複雑なセットアップ |
| ベルト | コンベアベルトビルドプラットフォーム、角度付きプリントヘッド | 連続印刷、長尺物に最適 | 安定性の問題、ビルドの幅/高さの制限 |
FDMとは何ですか?
FDM（熱溶解積層法）は、プラスチックフィラメントを加熱して溶融させ、層ごとに押し出すことで立体的な造形物を形成する3Dプリント方法です。このプロセスはコンピュータによって制御され、デジタル設計に基づいて複雑な形状を正確かつ再現性の高い方法で製造できます。FDMは、そのシンプルさ、コスト効率、そして多様な材料を使用できることで知られています。
3Dプリンティングの進化におけるFDMの役割
FDMは創業以来、3Dプリント技術の進歩に大きく貢献してきました。3Dプリントへのアクセスを民主化し、個人、中小企業、教育機関が高価な機器を必要とせずに3Dプリントを試用・活用できるようにしました。FDMは、試作・製造から芸術・医療まで、様々な分野における革新的なアプリケーションへの道を切り開いてきました。
FDM プリンターはどのように動作するのでしょうか?
FDMプリンターは、加熱されたノズルから熱可塑性フィラメントを流し込むことで動作します。フィラメントはノズルを通過する際に溶融し、ビルドプラットフォーム上に堆積されます。プリンターはノズルを正確なパターンに沿って移動させ、材料の層を連続的に積層していきます。これらの層は融合することで最終的な造形物を形成します。ビルドプラットフォームは通常、新しい層を積むために垂直に移動し、ノズルは各層の形状を形成するために水平に移動します。このプロセスは、造形物全体が完成するまで続きます。
カルテシアン3Dプリンターとは
デカルト座標系は、X、Y、Zの3軸を用いて3次元空間における点を定義する数学的概念です。デカルト座標系3Dプリンターでは、この座標系を用いてプリントヘッドとビルドプラットフォームの動きを制御します。各軸は特定の方向に対応しており、X軸は左右、Y軸は前後、Z軸は上下に移動します。
XYZカルテシアンプリンター
XYZ直交座標プリンターは、最も一般的な3Dプリンターです。プリントヘッドがX軸とY軸に沿って移動し、ビルドプラットフォームがZ軸に沿って移動するというシンプルな設計が特徴です。この設計はシンプルで理解しやすいため、初心者に最適です。
これらのプリンターは汎用性が高く、プロトタイプの作成から機能部品の製造まで、 幅広い用途に適しています。ただし、より高度な設計と比較すると、印刷速度が遅く、精度が低いなどの制限があります。

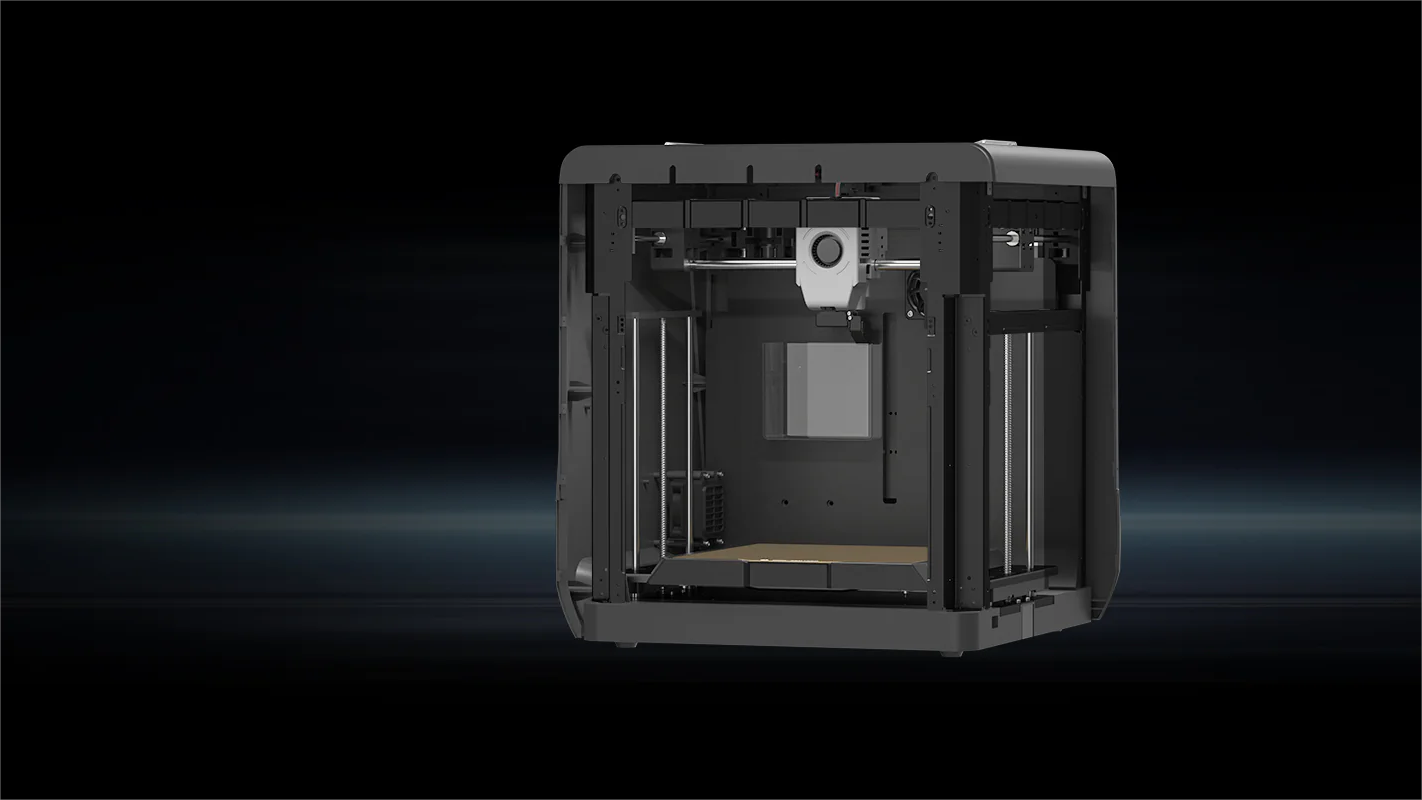

CoreXYプリンター
CoreXYプリンターは、独自のベルト駆動システムを採用しており、プリントヘッドをより高速かつ正確に動かすことができます。XYZ直交座標プリンターとは異なり、CoreXYプリンターは、特定のパターンで配置された2本のベルトを使用して、プリントヘッドをX方向とY方向の両方に同時に動かします。
CoreXYプリンターは、速度と精度の向上を実現した設計で、高精細な造形や複雑な形状の造形に最適です。品質を犠牲にすることなく、より速い生産時間を求めるユーザーに好まれています。
H-Botプリンター
H-Botプリンターは、プリントヘッドの動きを制御するためにシングルベルト機構を採用しています。この設計はCoreXYに似ていますが、部品数が少ないため、メンテナンスが簡素化され、コストを削減できます。
H-Bot プリンターは従来の XYZ 直交プリンターよりも優れたパフォーマンスを提供できますが、機械的なバックラッシュや剛性の低下などの問題が発生する可能性があります。
Delta 3D プリンターとは何ですか?
Delta 3Dプリンターは、直交座標系プリンターとは異なる独自の運動学システムを採用しています。従来のX、Y、Z軸に沿ってプリントヘッドを動かすのではなく、Deltaプリンターはプリントヘッドに接続された3本の垂直アームを使用します。これらのアームが上下に動くことでプリントヘッドの位置を制御し、高速かつ効率的な印刷を実現します。
垂直アームと円形ベッド
Deltaプリンターは、3本の垂直アームと円形の造形プラットフォームを備えています。プリントヘッドはこれらのアームに吊り下げられ、アームが連動して動くことで造形エリア上に正確に配置されます。円形の造形プラットフォームは、従来のプリンターとは異なるアプローチで造形を行い、多くの場合、より高速な造形速度を実現します。
デルタプリンターの長所と短所
長所:
- スピード：デルタプリンターは高速印刷機能で知られています。素早い動作を可能にする設計により、迅速に完了する必要がある大きなサイズの印刷に最適です。
- 印刷ボリューム: Delta プリンターの垂直アーム設計により、より高い印刷ボリュームが可能になり、より大きなオブジェクトを必要とするプロジェクトに適しています。
短所:
- 複雑さ: Delta プリンタの独特な運動学により、Cartesian プリンタに比べてセットアップと調整がより複雑になる場合があります。
- 精度： Deltaプリンターは高速ですが、非常に精細な印刷に必要な精度が不足する場合があります。特に小さなオブジェクトでは、設計上、わずかな誤差が生じる可能性があります。
Deltaプリンターは、高速・大量印刷を必要とするユーザーに最適です。ただし、効果的に操作するには、ある程度の技術的な知識が必要です。
Polar 3D プリンターとは何ですか?
極座標系3Dプリンターは、従来の直交座標系ではなく極座標系を使用します。このシステムでは、ビルドプラットフォームを回転させ、プリントヘッドを放射状に動かすことで、特定の動作を簡素化し、機械設計の複雑さを軽減できる可能性があります。
極座標系
極座標系では、位置は中心点からの角度と距離によって定義されます。Polar 3Dプリンターの場合、これはビルドプラットフォームの回転（角度位置の決定）とプリントヘッドの中心からの往復移動（半径位置の決定）を意味します。この動きは特定の形状に対してより効率的であり、複雑な直線運動の必要性を減らすことができます。
デザインの特徴
極性3Dプリンターは通常、円形の造形プラットフォームを備えており、回転することで角度の動きを生み出します。プリントヘッドはアームに取り付けられており、アームが伸縮することで半径方向の位置を変化させます。この設計により、直交座標型プリンターに比べて可動部品が少なくなり、メンテナンスの必要性が軽減される可能性があります。
極性プリンターの長所と短所
長所:
- 機構のシンプルさ:可動部品が少ないため、Polar プリンターはメンテナンスが容易になり、信頼性も高まります。
- スペースの効率的な使用:円形のビルド プラットフォームは、利用可能なスペースをより有効に活用できるため、プリンターの全体的な設置面積を小さくしながら、より大きなプリントを実現できる場合があります。
短所:
- ソフトウェアの複雑さ:独自の移動システムでは、標準の 3D モデルを極座標に変換するための特殊なソフトウェアが必要であり、使用とトラブルシューティングが複雑になる可能性があります。
- 採用が限られている:極座標プリンターは、直交座標プリンターやデルタ プリンターよりも一般的ではないため、利用できるリソースやコミュニティ サポートが少ない可能性があります。
Polar 3Dプリンターは、独自の座標系とシンプルな機構により、3Dプリントへの興味深いアプローチを提供します。特定の用途には適していますが、効果的に操作するにはより専門的な知識が必要になる場合があります。
SCARA 3Dプリンターとは？
SCARAはSelective Compliance Assembly Robot Arm（選択的コンプライアンス組立ロボットアーム）の略です。SCARA 3Dプリンターは、ロボットアームを用いてプリントヘッドを移動させることで、スピードと柔軟性を独自に組み合わせています。これらのプリンターは、その特殊な設計と機能により、産業用途でより一般的に使用されています。
ロボットアームの動き
SCARAプリンターは、2つの回転関節を備えたロボットアームを搭載しており、プリントヘッドを広範囲に動かすことができます。このアームは高速かつ正確に動作するため、複雑で精細な造形に最適です。また、このアームの設計により、プラットフォーム自体を移動させることなく、プラットフォーム上の様々な領域にアクセスできるようになり、スペースをより効率的に活用できます。
デザインの特徴
SCARA設計は、固定ベースと伸縮・回転可能なアームで構成されています。この構成により、プリントヘッドは円弧を描くように移動できるため、直交座標型プリンターの直線移動よりも効率的かつ高速にプリントできます。また、アームの柔軟性により、届きにくい場所へのプリントや、より複雑なデザインの作成が容易になります。
SCARAプリンターの長所と短所
長所:
- スピードと柔軟性: SCARA プリンターはプリントヘッドを高速かつ高精度に移動できるため、詳細で複雑な印刷に適しています。
- 効率的なスペース利用:ロボットアームは、プラットフォーム自体を移動することなくビルドプラットフォームのさまざまな部分に到達できるため、スペースを節約し、マシンの複雑さを軽減できます。
短所:
- 複雑さとコスト: SCARA プリンターの高度なテクノロジーと精密なコンポーネントにより、セットアップとメンテナンスのコストと複雑さが増す可能性があります。
- 消費者による使用が限られている:複雑さとコストのため、SCARA プリンターは趣味家や中小企業ではなく、主に産業用途で使用されています。
SCARA 3D プリンターは、速度と柔軟性の強力な組み合わせを提供し、詳細かつ複雑な印刷を必要とする産業用アプリケーションに最適です。
ベルト式3Dプリンターとは
ベルト式3Dプリンターは、コンベアベルトを造形プラットフォームとして使用します。プリントヘッドは通常45度に傾斜しており、斜め方向に層を造形できます。ベルトが移動すると、造形済みの部分が運び去られ、新しい部分のためのスペースが確保されます。この構成により、ほぼあらゆる長さのオブジェクトを造形できます。
ベルト式3Dプリンターの理想的な用途
- 小型部品の大量生産
これらのプリンターは、ブラケットやコネクタなどの多数の小さな部品を停止することなく連続的に製造するのに最適です。
- 長いオブジェクトの印刷
ベルト プリンターは、梁、パイプ、大きな衣装のパーツなど、標準的な 3D プリンターでは印刷が難しい長いアイテムを簡単に処理できます。
- 自動化されたワークフロー
ベルト プリンターは連続印刷機能を備えているため、自動化された生産ラインに最適であり、手動による介入の必要性を減らし、効率を高めます。
ビルドサイズと安定性に関する考慮事項
- ビルドサイズの制限
ベルトプリンターは長さに制限のないオブジェクトを印刷できますが、幅と高さはプリンターの造形エリアによって制限されます。パーツはこれらの寸法内に収まるように設計する必要があります。
- 物体の安定性
印刷中の安定性の維持は非常に重要です。特に高さのあるデザインや複雑なデザインの場合、ベルトの動きが問題となることがあります。ベルトへの密着性を確保し、重心を考慮することで、印刷物の安定性を保つことができます。
- 素材の選択
ベルトにしっかりと密着し、印刷中に安定する素材を選ぶことが重要です。様々な素材や設定を試してみることで、 最良の結果が得られます。
ベルト式3Dプリンターは、連続印刷や大規模印刷プロジェクトにおいて独自の利点を提供します。その長所と限界を理解することで、ユーザーはこの革新的なマシンを最大限に活用できるようになります。
FDMプリンターの種類の比較分析
1. スピードと正確さ
FDMプリンターの速度は機種によって異なります。標準FDMプリンターは一般的に低速ですが、CoreXYプリンターとDeltaプリンターは効率的な機械設計により高速です。精度に関しては、直交座標系プリンターはほとんどの用途に適した優れた精度を提供します。CoreXYプリンターは安定したモーションシステムにより精度を高め、Deltaプリンターは高さのある精細な造形物に適していますが、キャリブレーションが難しくなる場合があります。
2. ボリュームを増やす
造形可能範囲はプリンターの種類によって異なります。直交座標系プリンターは通常、立方体の造形範囲を持ち、汎用性に優れていますが、マシンの物理的なサイズによって制限されます。CoreXYプリンターは、コンパクトな設置面積でありながら、 より大きな水平方向の造形範囲を提供することが多いです。デルタプリンターは円筒形の造形範囲を持ち、背の高いオブジェクトに最適ですが、ベース面積が限られています。
3. 材料の適合性
ほとんどの標準的なFDMプリンターは、PLA、ABS、PETGなどの一般的な材料に対応できますが、TPUやナイロンなどの高度な材料を印刷できるかどうかは、エクストルーダーと加熱ベッドの品質に依存します。一部のCoreXYおよびDeltaモデルを含む高度なFDMプリンターは、高温フィラメントや複合材料など、より幅広い材料を印刷できます。
4. メンテナンス、コスト、使いやすさ
メンテナンスの必要性は様々です。直交座標型プリンターは部品交換が簡単なため、メンテナンスは比較的容易です。CoreXYプリンターは効率は良いものの、ベルトシステムが複雑なため、メンテナンスはより困難です。デルタ型プリンターは精密なキャリブレーションが必要なため、初心者には難しいでしょう。
コスト面では、 標準的なFDMプリンターの方が一般的に手頃な価格で、趣味人や初心者にも扱いやすいです。CoreXYプリンターやDeltaプリンター、特に高度な機能を備えたプリンターは価格が高い傾向がありますが、パフォーマンスと機能は優れています。
使いやすさという点では、基本的な直交座標系プリンターが最も使いやすく、大規模なコミュニティと豊富なリソースに支えられています。CoreXYプリンターは習得に時間がかかりますが、パフォーマンスは優れています。デルタプリンターは、独特の動作とキャリブレーション要件があるため、習得が最も困難です。
ニーズに合ったFDMプリンターの選択
FDMプリンターの種類（直交座標、デルタ座標、ポーラー座標、スカラ座標、ベルト座標）を理解することで、適切な選択が可能になります。操作性に優れた直交座標プリンターから、高速なCoreXYやデルタ座標モデル、そして特殊なポーラー座標やスカラ座標設計まで、それぞれのタイプには独自の長所があります。これらの要素を具体的なプロジェクトや経験レベルに合わせて評価することで、ニーズに最適なFDMプリンターを選択し、成功と効率に優れた3Dプリントを実現できます。楽しいプリントを！
