3D プリントの最小壁厚はどれくらいですか?

執筆：AustinChloe

2025年03月12日

この投稿を共有する

A high-performance 3D printer actually uses purple 3D printing consumables for printing work

3Dプリントにおける肉厚は、モデルが正常にプリントされ、使用中に耐えうるかどうかに直接影響します。デザインは、強度を確保するのに十分な厚さの壁を持つ必要がありますが、材料を無駄にしたり、印刷に時間がかかりすぎたりするほど厚すぎてもいけません。3Dプリントの方法によって必要な肉厚は異なります。FDMプリンターは通常、少なくとも0.8mmの肉厚が必要ですが、レジンプリンターは0.6mmという薄さの肉厚も使用できます。このガイドでは、3Dプリントプロジェクトの肉厚について知っておくべき重要な事項を説明します。

3Dプリントの肉厚に影響を与える主な要因

3Dプリントを成功させるために必要な最小肉厚は、複数の要因が連携して決まります。適切な厚さは、プリンターの性能、使用する材料、および部品の使用方法によって異なります。

3Dプリント技術

異なるプリント方法は、層の構築方法が異なり、これが壁の薄さに影響します。

1. FDM

FDM 3Dプリンターは、固定されたノズルサイズを持ち、頑丈な壁を構築するために複数回のパスが必要です。層間の接着強度は、最小肉厚を決定する上で非常に重要です。

2. SLA

SLA（光造形）プリンターは、レーザーの精度を使用してFDMよりも微細なディテールを作成します。液体レジンの特性は、層の薄さに影響し、これらのプリンターは小さく詳細な形状の作成に優れています。

3. SLS

SLS（選択的レーザー焼結）は粉末材料を使用し、粒子のサイズがディテールの小ささに影響します。この方法は複雑な形状に対応できますが、余分な粉末の除去が壁の薄さを制限します。

4. MultiJet/PolyJet

MultiJetおよびPolyJetプリンターは、インクジェットプリンターのように正確な液滴プリントを使用します。さまざまな材料に対応できますが、各材料には特定の肉厚が必要です。

材料特性

選択する3Dプリント材料の種類は、最小肉厚に大きく影響します。脆い3Dプリント材料は、ひび割れを防ぐためにより厚い壁が必要ですが、柔軟な材料は、形状を維持し、曲がりを防ぐためにより多くの厚さが必要です。より強い材料は通常、強度を犠牲にすることなく、より薄い壁を作成するために使用できます。

異なる材料は熱に対する耐性が異なり、これが印刷中および使用中の性能に影響します。一部の材料は薄すぎると曲がったり反ったりする可能性があるため、必要な最小肉厚を考慮することが重要です。

最終使用要件

構造上の考慮事項

プリントする部品の目的によって、壁の厚さが決まります。アイテムの厚さはその目的によって異なります。装飾品は小さくできますが、重量を支える部品は強度を高めるために厚くする必要があります。可動部品には特定のスペースが必要であり、スナップフィット部品は正しく機能するために十分な柔軟性が必要です。

環境要因

環境要因も非常に重要です。熱くなる薄い壁は変形する可能性があります。湿気にさらされると、一部の材料は時間の経過とともに弱くなる可能性があるため、強度を高めるためにより強い壁が必要です。UV光保護と接触への耐性の必要性も、長期的な安定性のために材料がどれだけ厚くなければならないかに影響します。

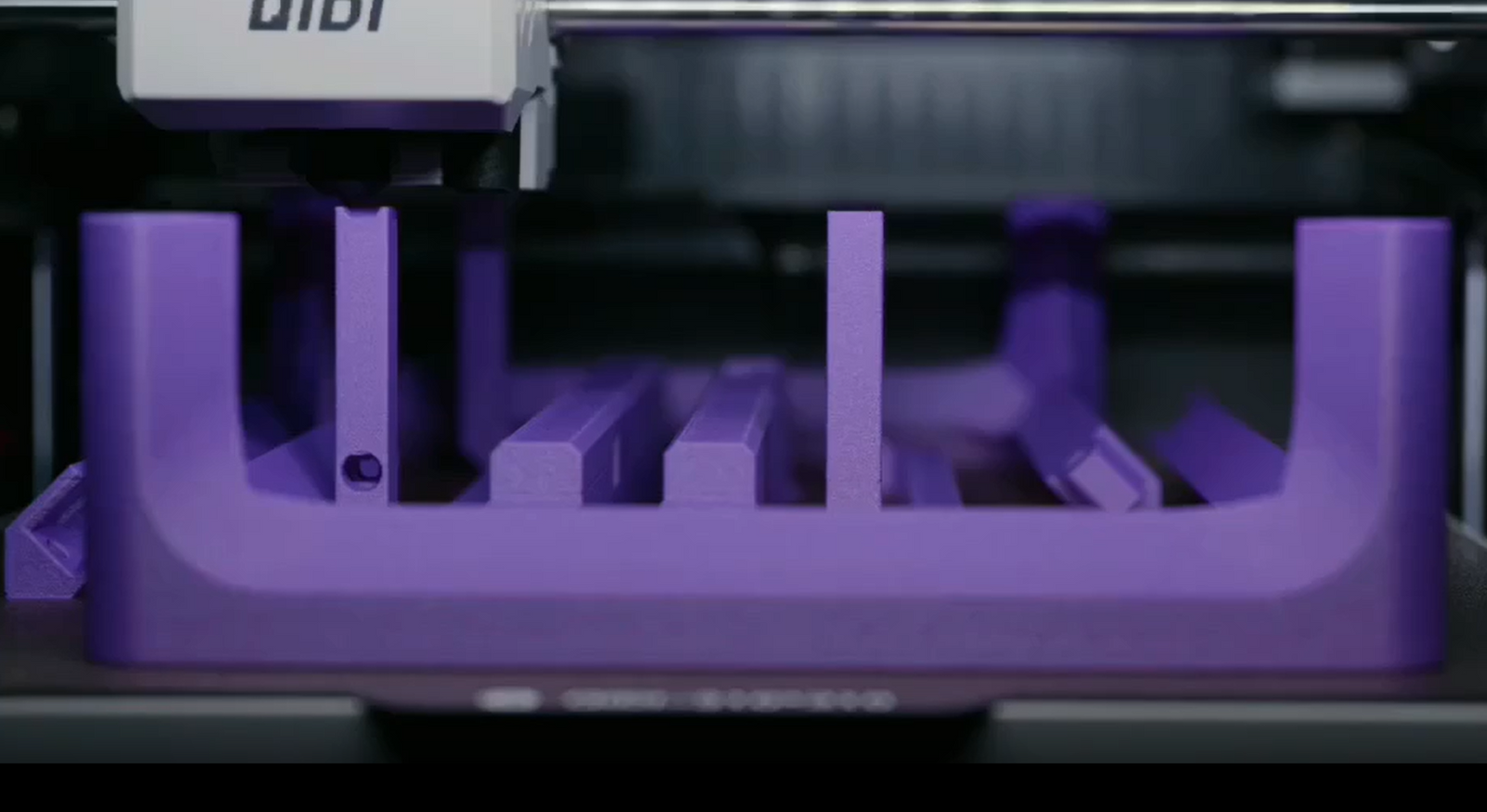

高性能3Dプリンターが実際に紫色の3Dプリント消耗品を使用して印刷作業を行っている画像

異なる3Dプリント方法の推奨肉厚

特定の最小肉厚は、印刷方法と材料によって異なります。以下に、3Dプリントプロジェクトの詳細な推奨事項を示します。

技術ごとの最小肉厚

プリントタイプ	基本パーツ	標準パーツ	耐荷重パーツ	詳細な特徴
FDM	0.8mm	1.2mm	2.0 - 2.4mm	1.0mm
SLA	0.6mm	0.8mm	1.2 - 1.5mm	0.6mm
SLS	0.7mm	1.0mm	1.5 - 2.0mm	0.8mm
MultiJet	0.6mm	0.8mm	1.2 - 1.5mm	0.6mm

材料ベースの肉厚調整

材料タイプ	必要な追加肉厚
標準PLA	調整不要
ABS/ASA	+0.2mm
炭素繊維	+0.1mm
ソフトTPU	+0.4mm
非常にソフトなTPU	+0.6mm
エラスティックレジン	+0.3mm

特殊な用途

用途	推奨肉厚
サポート構造	1.0 - 1.6mm
可動部品	1.2 - 1.5mm
スナップフィット	1.2 - 2.0mm
透明部品	0.8 - 1.0mm
金型	1.2 - 2.0mm

これらの測定値は、一般的なアプリケーションの出発点となります。最終的な肉厚は、お使いのプリンターの機能と部品の意図された用途を考慮する必要があります。

3Dプリントの肉厚設計における考慮事項

戦略的な肉厚設計

印刷方法と材料の基本肉厚を選択した後、モデルの特定の領域に特別な注意が必要です。

高ストレス領域

取り付け点：基本壁よりも50%厚くします
ネジ穴：周囲の領域は基本厚の2〜3倍にする必要があります
スナップフィット：クリップ機構の周囲の肉厚を2倍にします
リビングヒンジ：柔軟性のために基本厚の75%に減らします
サポートリブ：効率的な補強のために主壁の80%の肉厚を使用します

コーナーとトランジションデザイン

鋭い内側の角に1〜2mmのフィレットを追加します
緩やかな厚さの移行（最大45°の角度）を使用します
接続された厚い部分と薄い部分の間に最小2：1の比率を維持します
弱点となる可能性のある急激な厚さの変化を避けます

印刷時間と材料効率

肉厚はリソースの使用に直接影響します。一般的な100mm × 100mm × 100mmの部品に異なる壁のデザインがどのように影響するかを次に示します。

設計アプローチ	材料使用量	印刷時間	相対コスト
均一な厚い壁（2mm）	200g	5時間	100%
最適化された可変壁（1.2-2mm）	140g	3.5時間	70%
強化された薄い壁（1.2mm + リブ）	120g	3時間	60%

いくつかの設計アプローチは、材料の使用量と印刷時間を削減できます。

厚い壁を薄い壁とサポートリブに置き換えます
広い平らな領域にハニカムまたは三角形のインフィルを使用します
耐荷重セクションにのみ肉厚を追加します
サポート材料を削減するために自己支持角度（45°超）を設計します

スマートな肉厚の選択は、部品の強度を維持しながら、時間と材料の両方で大幅な節約につながります。異なる領域での肉厚の適切なバランスは、より低いコストで効率的で耐久性のあるプリントを作成します。

3Dプリントにおける肉厚は、モデルが正常にプリントされ、使用中に耐えうるかどうかに直接影響します。デザインは、強度を確保するのに十分な厚さの壁を持つ必要がありますが、材料を無駄にしたり、印刷に時間がかかりすぎたりするほど厚すぎてもいけません。3Dプリントの方法によって必要な肉厚は異なります。FDMプリンターは通常、少なくとも0.8mmの肉厚が必要ですが、レジンプリンターは0.6mmという薄さの肉厚も使用できます。このガイドでは、3Dプリントプロジェクトの肉厚について知っておくべき重要な事項を説明します。肉厚に影響を与える主な要因 3Dプリントを成功させるために必要な最小肉厚は、複数の要因が連携して決まります。適切な厚さは、プリンターの性能、使用する材料、および部品の使用方法によって異なります。 3Dプリント技術異なるプリント方法は、層の構築方法が異なり、これが壁の薄さに影響します。 1. FDM FDM 3Dプリンターは、固定されたノズルサイズを持ち、頑丈な壁を構築するために複数回のパスが必要です。層間の接着強度は、最小肉厚を決定する上で非常に重要です。 2. SLA SLA（光造形）プリンターは、レーザーの精度を使用してFDMよりも微細なディテールを作成します。液体レジンの特性は、層の薄さに影響し、これらのプリンターは小さく詳細な形状の作成に優れています。 3. SLS SLS（選択的レーザー焼結）は粉末材料を使用し、粒子のサイズがディテールの小ささに影響します。この方法は複雑な形状に対応できますが、余分な粉末の除去が壁の薄さを制限します。 4. MultiJet/PolyJet MultiJetおよびPolyJetプリンターは、インクジェットプリンターのように正確な液滴プリントを使用します。さまざまな材料に対応できますが、各材料には特定の肉厚が必要です。材料特性選択する3Dプリント材料の種類は、最小肉厚に大きく影響します。脆い3Dプリント材料は、ひび割れを防ぐためにより厚い壁が必要ですが、柔軟な材料は、形状を維持し、曲がりを防ぐためにより多くの厚さが必要です。より強い材料は通常、強度を犠牲にすることなく、より薄い壁を作成するために使用できます。異なる材料は熱に対する耐性が異なり、これが印刷中および使用中の性能に影響します。一部の材料は薄すぎると曲がったり反ったりする可能性があるため、必要な最小肉厚を考慮することが重要です。最終使用要件構造上の考慮事項プリントする部品の目的によって、壁の厚さが決まります。アイテムの厚さはその目的によって異なります。装飾品は小さくできますが、重量を支える部品は強度を高めるために厚くする必要があります。可動部品には特定のスペースが必要であり、スナップフィット部品は正しく機能するために十分な柔軟性が必要です。環境要因環境要因も非常に重要です。熱くなる薄い壁は変形する可能性があります。湿気にさらされると、一部の材料は時間の経過とともに弱くなる可能性があるため、強度を高めるためにより強い壁が必要です。UV光保護と接触への耐性の必要性も、長期的な安定性のために材料がどれだけ厚くなければならないかに影響します。異なる3Dプリント方法の推奨肉厚特定の最小肉厚は、印刷方法と材料によって異なります。以下に、3Dプリントプロジェクトの詳細な推奨事項を示します。技術ごとの最小肉厚プリントタイプ基本パーツ標準パーツ耐荷重パーツ詳細な特徴 FDM 0.8mm 1.2mm 2.0 - 2.4mm 1.0mm SLA 0.6mm 0.8mm 1.2 - 1.5mm 0.6mm SLS 0.7mm 1.0mm 1.5 - 2.0mm 0.8mm MultiJet 0.6mm 0.8mm 1.2 - 1.5mm 0.6mm 材料ベースの肉厚調整材料タイプ必要な追加肉厚標準PLA 調整不要 ABS/ASA +0.2mm 炭素繊維 +0.1mm ソフトTPU +0.4mm 非常にソフトなTPU +0.6mm エラスティックレジン +0.3mm 特殊な用途用途推奨肉厚サポート構造 1.0 - 1.6mm 可動部品 1.2 - 1.5mm スナップフィット 1.2 - 2.0mm 透明部品 0.8 - 1.0mm 金型 1.2 - 2.0mm これらの測定値は、一般的なアプリケーションの出発点となります。最終的な肉厚は、お使いのプリンターの機能と部品の意図された用途を考慮する必要があります。 3Dプリントの肉厚設計における考慮事項戦略的な肉厚設計基本肉厚を選択した後、モデルの特定の領域に特別な注意が必要です。高ストレス領域取り付け点: 基本壁よりも50%厚くしますネジ穴: 周囲の領域は基本厚の2-3倍にする必要がありますスナップフィット: クリップ機構の周囲の肉厚を2倍にしますリビングヒンジ: 柔軟性のために基本厚の75%に減らしますサポートリブ: 効率的な補強のために主壁の80%の肉厚を使用しますコーナーとトランジションデザイン鋭い内側の角に1-2mmのフィレットを追加します緩やかな厚さの移行（最大45°の角度）を使用します接続された厚い部分と薄い部分の間に最小2:1の比率を維持します弱点となる可能性のある急激な厚さの変化を避けます印刷時間と材料効率肉厚はリソースの使用に直接影響します。一般的な100mm × 100mm × 100mmの部品に異なる壁のデザインがどのように影響するかを次に示します。設計アプローチ材料使用量印刷時間相対コスト均一な厚い壁（2mm） 200g 5時間 100% 最適化された可変壁（1.2-2mm） 140g 3.5時間 70% 強化された薄い壁（1.2mm + リブ） 120g 3時間 60% いくつかの設計アプローチは、材料の使用量と印刷時間を削減できます。厚い壁を薄い壁とサポートリブに置き換えます広い平らな領域にハニカムまたは三角形のインフィルを使用します耐荷重セクションにのみ肉厚を追加しますサポート材料を削減するために自己支持角度（45°超）を設計しますスマートな肉厚の選択は、部品の強度を維持しながら、時間と材料の両方で大幅な節約につながります。異なる領域での肉厚の適切なバランスは、より低いコストで効率的で耐久性のあるプリントを作成します。テスト方法最終製品を作る前に、選択した肉厚が効果的であることをテストによって確認します。デジタルテストと実際のテストの両方が設計を改善するために重要です。 CADソフトウェアによるデジタルテスト CADの肉厚解析は、デザインの薄すぎる部分や厚すぎる部分を示します。この早期チェックは、印刷の問題や弱い構造を防ぐのに役立ちます。プログラムはモデル全体を調べ、変更が必要な部分を指摘します。ドラフト角度解析は、印刷の問題を引き起こす可能性のある急な傾斜やオーバーハングを探します。これらの領域は、適切に印刷するために追加のサポートや設計変更が必要になることがよくあります。高度なモデリングツールは、部品が実際の状況でどのように機能するかを理解するのに役立ちます。これらのテストは、ストレスが発生する場所、形状が変化する可能性のある場所、および熱がどのように影響するかを示します。この情報は、機能部品の肉厚に関する重要な選択を行うのに役立ちます。物理的なテストプリント 25%スケールの小さなテストピースは、デザインに関する実用的な洞察を提供します。この縮小版には、ジョイント、クリップ、取り付け点などの主要な機能を含める必要があります。サイズが小さいことで、時間と材料を節約しながら、肉厚の選択を検証できます。テストプリントはいくつかの側面を検証するのに役立ちます。実際の印刷厚が設計仕様と一致しているか薄い部分の層接着品質機能的特徴の性能肉厚移行部の強度各テストは改善の機会を明らかにします。薄い部分は補強が必要な場合があり、厚い部分は削減できる可能性があります。この実用的なフィードバックは、設計を効率的に改善するのに役立ちます。肉厚設計における一般的な間違い肉厚の決定が不十分だと、印刷の失敗や部品の性能の問題につながる可能性があります。ここでは、最も一般的な間違いとその解決策を示します。一貫性のない肉厚モデルの急激な厚さの変化はよくある間違いです。たとえば、2mmから0.8mmへの変化は次の原因となります。印刷中の層接着不良亀裂につながる応力集中押し出しの問題と印刷欠陥解決策：厚さの変化が45度を超えないように、徐々に移行する設計にします。変化を1mmあたり0.2mmに制限します。過剰な肉厚厚すぎる壁はいくつかの問題を引き起こします。材料の無駄と印刷時間の延長内層と外層の不均一な冷却による反り不要な部品重量解決策：耐荷重領域にのみ肉厚を追加します。その他の領域は推奨される基本厚さを維持します。単純に壁を厚くするのではなく、サポートリブを使用して強度を高めます。不十分な肉厚薄すぎる壁は、細部の優先や材料の節約を試みた結果としてよく発生します。通常の使用応力に耐えられない印刷中に破損または変形しやすい表面品質が低い解決策：印刷技術の最小肉厚要件に従います。装飾的な特徴の場合、最小肉厚を妥協するのではなく、支持構造を強化します。 3Dプリントの肉厚を正しく設計する！適切な肉厚は、効率的な3Dプリントにとって重要です。印刷方法と材料の推奨される最小肉厚を使用し、必要に応じて特定の部品に合わせて変更します。オンラインテストや小さなプリントサンプルを使用して、設計を確認します。急激な変化を避け、応力点を考慮して肉厚を慎重に設計することで、時間と材料を節約しながら、強力で効率的な部品を作成できます。

3Dプリントの肉厚を検証するためのテスト方法

最終製品を作成する前に、選択した肉厚が効果的であることをテストによって確認します。デジタルテストと実際のテストの両方が、設計を改善するために重要です。

CADソフトウェアによるデジタルテスト

CADの肉厚解析は、デザインの薄すぎる部分や厚すぎる部分を示します。この早期チェックは、印刷の問題や弱い構造を防ぐのに役立ちます。プログラムはモデル全体を調べ、変更が必要な部分を指摘します。

ドラフト角度解析は、印刷の問題を引き起こす可能性のある急な傾斜やオーバーハングを探します。これらの領域は、適切に印刷するために追加のサポートや設計変更が必要になることがよくあります。

高度なモデリングツールは、部品が実際の状況でどのように機能するかを理解するのに役立ちます。これらのテストは、ストレスが発生する場所、形状が変化する可能性のある場所、および熱がどのように影響するかを示します。この情報は、機能部品の肉厚に関する重要な選択を行うのに役立ちます。

物理的なテストプリント

25%スケールの小さなテストピースは、デザインに関する実用的な洞察を提供します。この縮小版には、ジョイント、クリップ、取り付け点などの主要な機能を含める必要があります。サイズが小さいことで、時間と材料を節約しながら、肉厚の選択を検証できます。

テストプリントはいくつかの側面を検証するのに役立ちます。

実際の印刷厚が設計仕様と一致しているか
薄い部分の層接着品質
機能的特徴の性能
肉厚移行部の強度

各テストは改善の機会を明らかにします。薄い部分は補強が必要な場合があり、厚い部分は削減できる可能性があります。この実用的なフィードバックは、設計を効率的に改善するのに役立ちます。

肉厚設計における一般的な間違い

肉厚の決定が不十分だと、印刷の失敗や部品の性能の問題につながる可能性があります。ここでは、最も一般的な間違いとその解決策を示します。

一貫性のない肉厚

モデルの急激な厚さの変化はよくある間違いです。たとえば、2mmから0.8mmへの変化は次の原因となります。

印刷中の層接着不良
亀裂につながる応力集中
押し出しの問題と印刷欠陥

解決策：厚さの変化が45度を超えないように、徐々に移行する設計にします。変化を1mmあたり0.2mmに制限します。

過剰な肉厚

厚すぎる壁はいくつかの問題を引き起こします。

材料の無駄と印刷時間の延長
内層と外層の不均一な冷却による反り
不要な部品重量

解決策：耐荷重領域にのみ肉厚を追加します。その他の領域は推奨される基本厚さを維持します。単純に壁を厚くするのではなく、サポートリブを使用して強度を高めます。

不十分な肉厚

薄すぎる壁は、細部の優先や材料の節約を試みた結果としてよく発生します。

通常の使用応力に耐えられない
印刷中に破損または変形しやすい
表面品質が低い

解決策：印刷技術の最小肉厚要件に従います。装飾的な特徴の場合、最小肉厚を妥協するのではなく、支持構造を強化します。

3Dプリントの肉厚を正しく設計する！

適切な肉厚は、効率的な3Dプリントにとって重要です。印刷方法と材料の推奨される最小肉厚を使用し、必要に応じて特定の部品に合わせて変更します。オンラインテストや小さなプリントサンプルを使用して、設計を確認します。急激な変化を避け、応力点を考慮して肉厚を慎重に設計することで、時間と材料を節約しながら、強力で効率的な部品を作成できます。
