層のずれを防ぐ方法

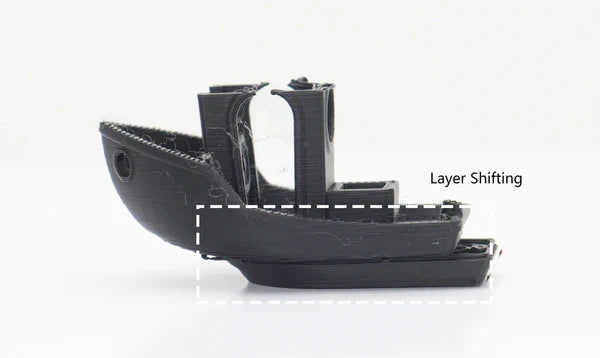

レイヤーずれは3Dプリンティングで最も顕著な失敗の一つであり、それ以外は良好なモデルを台無しにする明確な階段状の効果を生み出します。この問題は、プリンターがX軸またはY軸に沿った正確な位置を失い、後続のすべての層が位置ずれを起こすときに発生します。これは時間とフィラメントの苛立たしい無駄ですが、良いニュースは、ほとんど常に修正可能であるということです。このガイドでは、一般的な原因を説明し、問題を診断して永久に修正するための簡単なプロセスを提供します。

1. レイヤーずれの一般的な理由

レイヤーずれとは、プリンターのツールヘッドが位置を失い、マシンのソフトウェアが考えている場所にいなくなったことを意味します。これは理由もなく発生するのではなく、問題はほとんどの場合、特定の問題にまで遡ることができます。最初に潜在的な原因を理解することで、単にネジをランダムに締めるよりもはるかに効果的にトラブルシューティングを行うことができます。

問題は通常、次の4つのカテゴリのいずれかに分類されます：

• 機械的問題：圧倒的に最も一般的な理由です。これには、緩んだベルトがギア上で滑ることや、ガイドレールにゴミが詰まるなど、動きを物理的に妨げるあらゆるものが含まれます。
• モーターまたは電気的故障：ステッピングモーターに動きを実行する十分な電力がないか、それらを制御する電子機器が過熱する可能性があります。どちらの場合も、モーターは命令された動きを完了できず、プリンターの位置が失われます。
• プリントとの衝突：ノズル自体が印刷されたオブジェクトに衝突する可能性があります。これは、プリントのコーナーが上向きに反った場合や、余分なプラスチックの塊が表面で硬化した場合によく発生します。強力な衝撃は、軸を簡単にスキップさせる可能性があります。
• ソフトウェアまたはデータエラー：頻度は低いですが、プリンターに動き方を指示するGコードファイルが破損している可能性があります。これは、欠陥のあるスライサー、またはより多くの場合、故障しているか低品質のSDカードによって引き起こされる可能性があります。

2. ベルトとプーリーを確認して締める

ベルトとプーリーは、モーターの回転を正確なXおよびY方向の動きに変換する役割を担っており、その状態は印刷精度にとって重要です。機械的問題はレイヤーずれの主要原因であるため、これらのチェックは最初に行うべきことです。

ベルトの張り

ベルトは適切に張っている必要があります—プーリーの歯で滑るほど緩んでおらず、モーターに不必要な負担をかけるほどきつくもありません。過度に緩いベルトは動作の損失を引き起こし、過度にきついベルトはモーターベアリングに負担をかけ、ステップのスキップにもつながります。正しい張りは、ベルトの最も長いスパンを押したときにしっかりと感じられ、ほとんど遊びがないはずです。3Dプリンターにテンショナーつまみがある場合、これは簡単な調整です。ない場合は、アイドラープーリーの取り付けブラケットを緩め、ベルトを手で張り、ブラケットを再締めする必要があるでしょう。

プーリーの固定

駆動プーリーはモーターシャフトに直接取り付けられた小さな歯付きギアで、通常は1つまたは2つの小さな止めネジ（セットスクリューとも呼ばれます）で固定されています。これらのネジが少しでも緩んでいると、モーターシャフトがプーリーを完全にグリップせずに回転する可能性があり、これはレイヤーずれの典型的な原因です。適切なサイズの六角レンチを使用して、これらがしっかりと固定されていることを確認してください。重要なのは、1つのネジをモーターシャフトの平坦部分に対して締めて、滑りを防ぐことです。そのついでに、ベルトの経路に沿って確認し、プーリーが完全に位置合わせされていることを確認して、ベルトが側壁に擦れないようにしてください。

3. 運動コンポーネントを検査して潤滑する

ベルトとプーリーを検査したら、次の作業はプリンターの可動コンポーネントがすべて自由に動くことを確認することです。システム内の摩擦が追加されると、モーターの負担が増え、ステップのスキップやレイヤーずれが発生します。検査は簡単です。

まず、糸くずの出ない布で滑らかな金属ロッドとZ軸リードスクリューを清掃し、古い汚れたグリースやほこりを取り除きます。次に、適切なタイプの潤滑剤を再塗布します。滑らかなリニアロッドには軽い機械油で十分ですが、ネジ付きリードスクリューには、より粘性の高い白いリチウムまたはPTFEベースのグリースを適用してください。すべてが潤滑されたら、軸を手で全可動域にわたって動かします。自由で、擦れる音や引っ掛かりがないはずです。引っ掛かりや擦れる音が見つかった場合、それは摩耗したベアリングや曲がったロッドなどのより深刻な問題であり、交換が必要になる可能性があります。

4. ステッピングモーターとドライバーを確認する

ベルト、プーリー、ガイドロッドを検査してもレイヤーずれが発生する場合、問題は電気的な性質のものです。ステッピングモーター自体またはメインボード上でそれらを操作するドライバーチップに問題がある可能性があります。

コンポーネントの過熱

ステッピングモーターは使用中に確かに温まりますが、1〜2秒間触れられないほど熱くなるべきではありません。ただし、より可能性が高いのは、プリンターのメインボード上のステッピングドライバーチップの過熱です。これらのチップには通常、小さなヒートシンクが取り付けられています。電子機器エンクロージャーを冷却するファンがほこりで詰まったり、故障したりすると、ドライバーが自己保護のために一時的にシャットダウンするほど熱くなる可能性があります。この一時的なグリッチによりモーターへの電力が遮断され、モーターはステップを失います。電子機器ファンが清潔で自由に回転していることを確認してください。

モーター電流（Vref）調整

継続的で原因不明のずれについては、モーター電流が誤って設定されている可能性があります。Vrefとも呼ばれるこの設定は、モーターに供給される電力レベルを制御します。十分な電流が供給されないと、モーターは弱くなりスキップします。電流が多すぎると、モーターとドライバーの両方が過熱します。

Vref調整はより高度なトラブルシューティング技術であり、メインボードに電源を入れた状態でマルチメーターを使用する必要があります。これは、正確に行わないと、プリンターのメインボードを修理不能なほど損傷させるという非常に現実的なリスクを伴う難しい手順です。これを試みる前に、ステップバイステップのチュートリアルまたはプリンターモデルの公式マニュアルを見つけて読む必要があります。ほとんどのユーザーにとって、これは最後の手段として取っておくべきです。

5. プリントベッドとフレームを固定する

プリンターの安定性はその基盤です。高速なプリント動作中、フレームやベッドの小さなぐらつきでも微小な誤差が生じ、最終的に大きなレイヤーずれにつながる可能性があります。この効果は、わずかに緩んだベルトなど、すでに境界にある機械的問題がある場合に拡大されます。ぐらつきによる振動がベルトの滑りをより起こりやすくするからです。

フレームの剛性

プリンター全体を点検し、フレームを固定しているすべての構造用ネジがしっかりと締まっていることを確認してください。これは、キットから組み立てたプリンターで特に重要です。ネジは時間の経過とともに緩む可能性があるからです。剛性のあるフレームは振動に抵抗し、動作システムの形状が完全に位置合わせされた状態を保ち、精度にとって不可欠です。

ベッドの安定性

次に、プリントベッド自体を確認します。手でベッドを優しく揺らしてみてください。まったくぐらつきや遊びがあってはなりません。多くのプリンターは、アルミニウム押出しチャンネル内を走るホイールを備えたキャリッジシステムを使用しています。これらのシステムは、ほとんどの場合、ホイールの1つに「偏心ナット」が付いています。これは、中心がオフセットされた六角ナットです。レンチでこのナットを回すと、そのホイールがフレームに近づいたり遠ざかったりし、キャリッジを締めてぐらつきをなくすことができます。

6. プリントとの衝突を避ける

完璧に調整されたハードウェアでも、ノズルがプリント自体に衝突するとレイヤーずれが発生する可能性があります。これは、オープンスペースを高速で移動する際に、モデルの一部がノズルの進行方向を妨げるときに発生します。

原因：反りとプリントアーティファクト

これには2つの一般的な原因があります。第一に、プリントのエッジが冷却されて収縮し、ビルドプレートから浮き上がる—反りとして知られる問題です。第二に、不完全なリトラクションや温度設定が原因で、モデルの表面に小さな塊やプラスチックのストリングが形成されることがあります。高速で移動するノズルがこれらの固体障害物のいずれかに衝突すると、その衝撃はモーターを経路から外すのに十分な場合があります。

解決策：Zホップとより良い調整

これに対する最も直接的な修正は、Zホップと呼ばれるスライサーソフトウェア（CuraやPrusaSlicerなど）の設定です。この機能は、ノズルが移動する前に小さな量だけ持ち上げ、小さな隆起や反ったエッジを安全に通過できるようにします。

さらに、障害物が最初から形成されないように根本原因に対処することもできます。

• 反りを防ぐため：ビルド表面を徹底的に清掃するか、プリントにブリムやラフトを追加して、優れたベッド接着を確保します。
• 塊やストリングを防ぐため：リトラクション、温度、押出し設定を微調整します。これにより、よりクリーンなプリント面が得られ、ノズルが衝突する障害物が少なくなります。

7. 印刷速度と加速度を下げる

根本原因ではありませんが、高速はシステム内の他の弱点を露呈させる可能性があります。非常に高速で印刷し、急激な加速度で動作させると、機械部品に大きな負荷がかかります。わずかに緩んだベルトやシステム内の軽微な摩擦があっても、低速では問題にならないかもしれませんが、プリンターが急激な方向転換を行おうとすると、すぐにステップのスキップにつながる可能性があります。

これが要因であると疑う場合は、次のプリントでスライサーの全体的な印刷速度を20〜25％減らしてみてください。それでずれが解消されれば、問題が機械的ストレスに関連していることがわかります。より的を絞った修正として、スライサーまたはプリンターファームウェアの「加速度」と「ジャーク」の値を下げることができます。これにより、モーターは動きを正確に実行するためのより多くの時間を得ます。

8. テスト用にキャリブレーションプリントを使用する

調整を行った後、修正が機能したかどうかを確認するために大きなプリントに何時間も費やさないでください。代わりに、小さくて速いテストモデルを使用してください。古典的なXYZキャリブレーションキューブはこれに最適です。迅速に印刷でき、鋭いコーナーと平らな側面により、レイヤーずれを見逃すことはありません。

この方法により、体系的なアプローチが可能になります。テストプリントでずれが見られたら、一度に1つの潜在的な修正を適用します（例：ベルトの締め付けや偏心ナットの調整）。次に、別のキューブを印刷します。

• ずれがなくなった場合、解決策が確認できました。
• ずれが残る場合、変更を元に戻し、次の可能性のある原因に進むことができます。

この反復プロセスは、多くの時間や3Dプリンターフィラメントを無駄にすることなく、正確な問題を特定する最も効率的な方法です。

信頼性の高い3Dプリントのためのルーチンを確立しよう！

レイヤーずれの修正は、積極的であることに帰着します。プリンターのベルトと動作システムを定期的にチェックし、コンポーネントを清潔で潤滑された状態に保ち、適切な印刷設定を使用することにより、ほとんどの問題がプリントの失敗を引き起こす前に対処できます。プリンターを、時折のメンテナンスを必要とする他のツールと同じように扱ってください。このシンプルで日常的なアプローチが、マシンを確実に動作させ、期待する品質のプリントを実現する最良の方法です。
