3Dプリントにおける温度制御チャンバーとは？

温調チャンバーは、プリント中の3Dプリント周囲の空気を安定させるために設計された密閉プリントスペースです。 ABS、ASA、ポリカーボネート、一部のナイロンベースのフィラメントなど、冷却時に収縮する材料に特に役立ちます。突然の温度変化を抑えることで、制御されたチャンバーは反り、割れ、層間剥離、寸法不一致を最小限に抑えることができます。

ただし、加熱チャンバーがすべての材料に必要なわけではありません。場合によっては、特にPLAやPETGのように通常より多くの冷却を必要とするフィラメントでは、チャンバー熱をかけすぎるとプリント品質を損なうことさえあります。

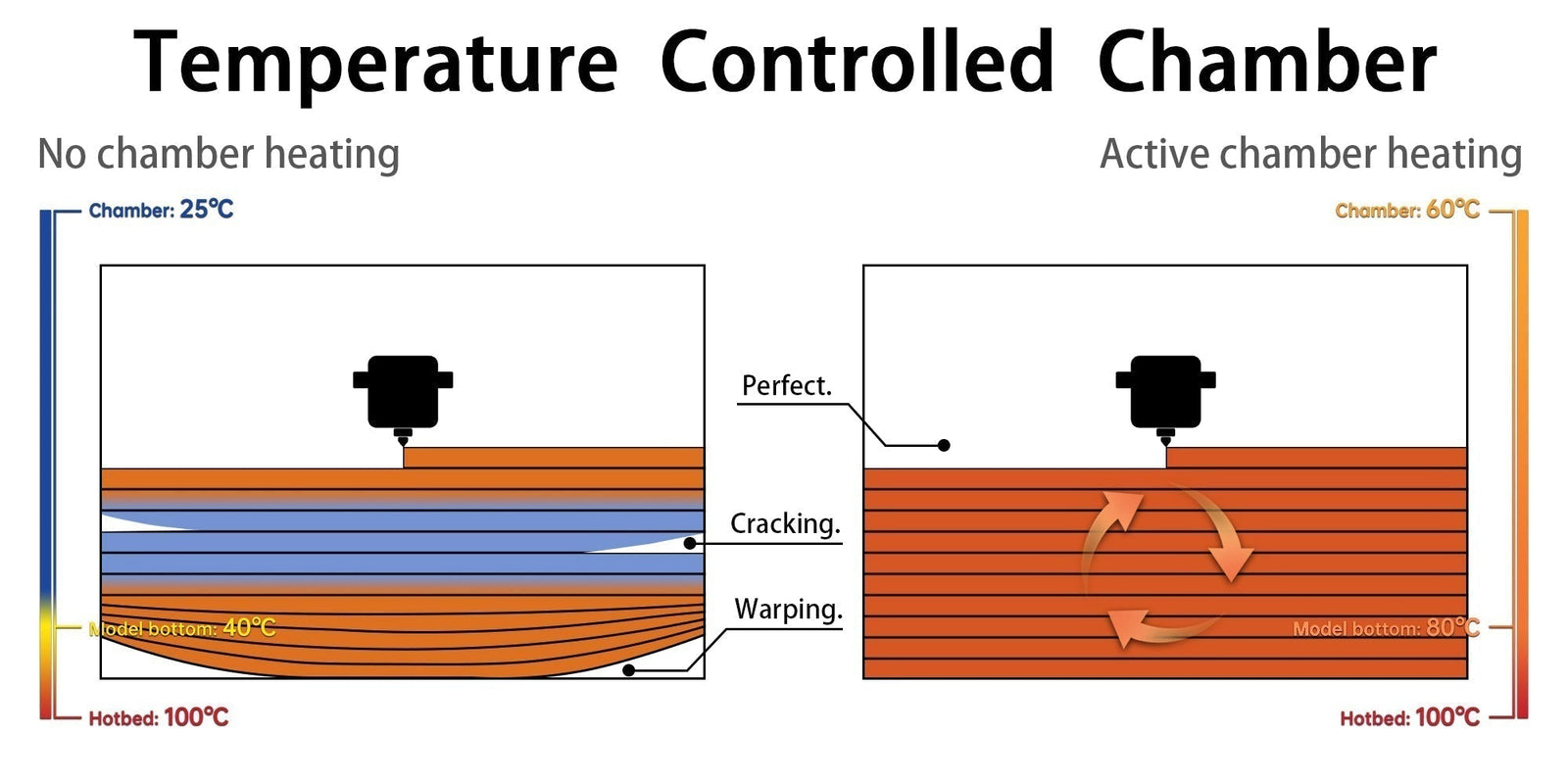

温調チャンバーとは？

FDMまたはFFF 3Dプリンティングでは、プラスチックフィラメントがホットエンドで溶かされ、層ごとに積み重ねられていきます。各層が冷えるにつれて、材料は収縮します。プリントが不均一に冷却されると、部品内部に内部応力が蓄積されることがあります。この応力により、コーナーが持ち上がったり、層が分割したり、モデル全体が変形したりする可能性があります。

温調チャンバーは、プリントオブジェクトの周囲により安定した環境を作り出すことで役立ちます。部品を開放空気中で急冷させる代わりに、チャンバーは周囲温度をより一定に保ちます。これは、大型プリント、背の高い部品、エンジニアリング材料、鋭いコーナーや広い平らなベースを持つモデルに特に重要です。

チャンバーが適切なノズル温度、ベッド温度、ベッド密着性、冷却設定、フィラメント乾燥に取って代わるものではないことを理解することが重要です。これらは完全なプリント環境の一部です。

温調チャンバー vs. 通常のエンクロージャー：違いは何か？

通常のエンクロージャーと温調チャンバーは関連していますが、同じものではありません。

通常のエンクロージャーは、プリンターの周囲の物理的なカバーです。ドラフトを遮断し、外部の気流を減らし、プリントエリア内に熱を保持するのに役立ちます。多くのシンプルなエンクロージャーは、ヒートベッドとホットエンドによって受動的に加熱されます。

パッシブ加熱チャンバーには、独立したチャンバーヒーターがありません。ベッドとノズルが熱を発生するため、プリント中に内部の気温は自然に上昇します。これは一部の材料や小〜中サイズのプリントには十分な場合があります。

アクティブ温調チャンバーは、専用の加熱システムと温度センサーを使用して、チャンバー温度をより正確に制御します。これにより、プリンターは閉じ込められた熱だけに頼るのではなく、目標チャンバー温度を維持できます。

基本的なPLAプリントには、完全な加熱チャンバーは通常不要です。ABS、ASA、PC、一部のナイロン材料では、安定した密閉環境が大きな違いを生む可能性があります。

チャンバー温度が重要な理由

チャンバー温度が重要な主な理由は熱応力です。プリントが冷気、室内のドラフト、不均一な冷却にさらされると、下層と上層の収縮率が異なる場合があります。これにより、モデルがビルドプレートから剥がれたり、層間にひび割れが生じたりする可能性があります。

安定したチャンバーは以下のことに役立ちます：

• 反りの低減
• コーナーリフティングの低減
• 層間接着の改善
• 背の高い部品の割れの低減
• 寸法安定性の改善
• 大型エンジニアリングプリントの信頼性向上

これは、常に高温が良いという意味ではありません。目標はプリントを過熱することではなく、冷却プロセスを制御することです。異なる材料には異なる環境が必要です。

どのフィラメントに温調チャンバーが必要か？

すべてのフィラメントが加熱チャンバーの恩恵を受けるわけではありません。一部の材料は性能を発揮するために冷却を必要とし、他の材料は反りを避けるために暖かさを必要とします。

最も安全なルールは次のとおりです。充填材だけで判断せず、ベースポリマーで判断すること。例えば、「カーボンファイバーフィラメント」はPLA-CF、PETG-CF、PA-CF、PC-CFを意味する可能性があり、それぞれ動作が異なります。

温調チャンバーの利点

1. 反りの低減

反りは、プリントの一部が他の部分よりも速く冷却・収縮するときに発生します。これにより、コーナーがビルドプレートから持ち上がることがよくあります。制御されたチャンバーは、プリントとその周囲の温度差を減らし、モデルをより平坦で安定した状態に保つのに役立ちます。

これは、ABS、ASA、PC、および広い接触面を持つ大型機能部品に特に有用です。

2. 層間接着の改善

層間接着は、各新しい層が前の層にどれだけうまく結合するかに依存します。前の層が冷えすぎていると、結合が弱くなる可能性があります。より暖かいチャンバーは冷却プロセスを遅くし、層間の結合を改善するのに役立ちます。

これは、外観だけでなく強度が必要な機能部品に有用です。

3. 背の高いプリントの割れが少なくなる

高収縮材料で作られた背の高いプリントは、モデルの途中で割れることがあります。これは通常、下層が暖かいまま上層が急冷されるときに発生します。温調チャンバーは、プリント全体をより一定の温度に近づけ、層間分割の可能性を減らします。

4. 寸法安定性の改善

エンジニアリング部品では、精度が重要です。プリント部品が不均一に収縮すると、穴が歪んだり、コーナーが持ち上がったり、嵌合部品が合わなくなったりする可能性があります。安定したチャンバーは不均一な収縮を減らし、最終部品をより予測可能にします。

これは、ブラケット、ハウジング、治具、機械プロトタイプ、ネジや他の部品と嵌合する必要がある部品に特に価値があります。

5. エンジニアリング材料でのより信頼性の高いプリント

多くのエンジニアリングフィラメントはPLAよりも要求が厳しいです。多くの場合、より高いノズル温度、より高いベッド温度、より遅い冷却、より安定したプリント環境を必要とします。温調チャンバーは、これらの材料を一貫してプリントしやすくします。

ただし、チャンバーだけでは成功を保証できません。適切なプリント面、適切なベッド密着性、キャリブレーションされたフロー、正しい冷却、乾燥したフィラメントが依然として必要です。

加熱チャンバーが推奨されない場合

加熱チャンバーは常に役立つとは限りません。場合によっては、新しい問題を引き起こす可能性があります。

PLAは通常、加熱チャンバーを必要としません。 PLAは比較的低温で軟化するため、チャンバー熱が多すぎると、オーバーハング不良、ディテールの垂れ、ヒートクリーク、または軟化したプリント部品を引き起こす可能性があります。

PETGも通常、高温チャンバーを必要としません。 ドラフトからの保護は有益ですが、それでも制御された冷却が必要です。チャンバーが暖かすぎると、PETGプリントがよりストリング状になったり、ディテールが劣化したりする可能性があります。

小型プリント、装飾モデル、低温材料は一般的にアクティブチャンバー加熱を必要としません。 これらのプリントでは、適切なベッドレベリング、清潔な造形面、適切な冷却、スライサー設定が通常より重要です。

温調チャンバー使用時の一般的な間違い

1. すべての材料に高温チャンバーが必要だと思う

これは最も一般的な間違いの1つです。高温チャンバーはABSやPCに役立ちますが、PLAのプリント品質を損なう可能性があります。常にチャンバー環境をフィラメントに合わせてください。

2. フィラメント乾燥を無視する

チャンバーは気温を制御しますが、フィラメントの水分は制御しません。ナイロン、PC、PETG、一部の複合材料などの材料は、空気中の湿気を吸収する可能性があります。湿ったフィラメントは、ポッピング、ストリング、弱い層、粗い表面、機械的強度の低下を引き起こす可能性があります。

吸湿性材料の場合、プリント前にフィラメントを乾燥させることは、チャンバー温度と同じくらい重要です。

3. プリント中にドアを開ける

ABS、ASA、PCのプリント中にエンクロージャーを開けると、急激な温度低下を引き起こす可能性があります。これにより、割れ、層間剥離、反りが生じる可能性があります。プリントを確認する必要がある場合は、チャンバーを長時間開けたままにしないでください。

4. パーツ冷却を過剰に使用する

高温材料はPLAよりも冷却を必要としないことがよくあります。ファン速度が速すぎると、パーツが急冷され、反りが増加する可能性があります。ただし、一部のオーバーハングやブリッジは依然として限定的な冷却を必要とする場合があります。目標はバランスであり、単にすべての場合にファンをオフにすることではありません。

5. チャンバー温度がベッド密着性を解決すると仮定する

チャンバーは熱応力を軽減するのに役立ちますが、ファーストレイヤーの密着性が悪いとプリントが台無しになる可能性があります。清掃されたビルドプレート、正しいZオフセット、適切なプリント面、ブリム、ラフト、または接着剤が依然として必要になる場合があります。

6. プリンターハードウェアを忘れる

すべてのプリンターが高温チャンバー用に設計されているわけではありません。熱への長時間の曝露は、マシン内部のプラスチック部品、ベルト、電子機器、モーター、またはプリント部品に影響を与える可能性があります。アクティブ加熱チャンバーを使用する前に、プリンターがその環境向けに設計されていることを確認してください。

温調チャンバーは安全に使用できるか？

一部の材料、特にABSやASAなどのスチレンベースのフィラメントは、プリント中に顕著な煙霧を発生させる可能性があります。密閉チャンバーは室内に漏れる臭気を軽減するかもしれませんが、煙霧を消滅させるわけではありません。適切な換気が依然として重要です。

フィルターシステムは粒子や臭気の低減に役立つかもしれませんが、換気の完全な代替として扱うべきではありません。高温材料を頻繁にプリントする場合は、プリンターを換気の良い場所に置き、小さな密閉された居住空間での長時間のプリントを避けてください。

同時に、プリント周辺の直接的なドラフトを避けてください。プリンターに直接風を当てる窓や扇風機は、パーツを不均一に冷却し、反りを増加させる可能性があります。理想的なセットアップは、チャンバーに冷気が吹き込まれない、部屋の制御された換気です。

適切なチャンバーセットアップの選び方

適切なチャンバーセットアップは、使用する材料、プリントサイズ、安全要件によって異なります。可能な限り高温のチャンバーを選ぶのではなく、実際に使用するフィラメントに合ったセットアップを選択してください。

PLAなどの低温材料には、アクティブ加熱チャンバーは通常不要です。PETGには、特に大型プリントの場合、シンプルなドラフト保護で十分な場合があります。ABS、ASA、PC、ナイロン、一部の複合材料では、より安定した密閉環境が反り、割れ、不均一な層接着の低減に役立ちます。

チャンバーセットアップを選択または構築する前に、以下の重要なポイントを考慮してください：

• 材料適合性：チャンバーセットアップが最も頻繁にプリントするフィラメントと一致していることを確認します。
• 温度モニタリング：温度フィードバック付きのチャンバーは、制御なく熱を閉じ込めるだけのものよりも有用です。
• 気流制御：部屋自体が換気されていても、プリントに直接当たるドラフトを避けます。
• ハードウェアの安全性：プリンターのベルト、電子機器、モーター、プラスチック部品が高温チャンバー温度に耐えられるかどうかを確認します。
• 換気と濾過：濾過を補助として使用しますが、適切な換気の完全な代替として扱わないでください。
• フィラメント乾燥：ナイロン、PC、一部の複合材料などの吸湿性材料では、乾燥フィラメントが依然として不可欠です。

ほとんどの場合、最適なチャンバーは最も高温のものではありません。材料、プリンター、周囲スペースを過熱することなく、プリント環境を安定に保つものです。

温調チャンバーに関するFAQ

Q1. PLAに温調チャンバーは必要ですか？

通常は不要です。 PLAは加熱チャンバーなしでも良好にプリントでき、一般的に優れた冷却を必要とします。高温チャンバーはPLAプリントを柔らかくしたり、ディテールを劣化させたり、熱関連の問題を起こしやすくしたりする可能性があります。

Q2. ABSにはエンクロージャーで十分ですか？

小型ABS部品の場合、プリント環境を安定に保つことができれば、通常のエンクロージャーで十分な場合があります。より大型または要求の厳しいABS部品では、アクティブ加熱チャンバーが一貫性を向上させ、反りを軽減できます。

Q3. ASAはABSよりプリントしやすいですか？

ASAとABSは多くの点で類似しています。ASAは耐UV性のため屋外部品に好まれることが多いですが、依然として反りが発生する可能性があり、安定した暖かい環境を必要とします。ASAのプリント時には換気も重要です。

Q4. 加熱チャンバーはプリント速度を向上させられますか？

直接的には向上しません。 加熱チャンバーは主に熱安定性を改善します。困難な材料でのより信頼性の高いプリントを可能にするかもしれませんが、プリント速度は依然としてホットエンド、材料フロー、冷却、スライサー設定、プリンター機構に依存します。

Q5. 温調チャンバーは価値がありますか？

温調チャンバーは、ABS、ASA、PC、ナイロン、または大型機能部品を定期的にプリントする場合に価値があります。主にPLA、小型装飾モデル、またはシンプルなプロトタイプをプリントする場合は、必要ないかもしれません。

より信頼性の高い3Dプリンティングのために適切なチャンバーを選ぶ

温調チャンバーは、ABS、ASA、PC、ナイロンなどの冷却に敏感な材料をプリントする場合に価値のあるアップグレードとなり得ます。安定したプリント環境を作り出し、反り、割れ、弱い層接着などの一般的な問題を軽減します。ただし、すべてのフィラメントに必要なわけではありません。PLAやほとんどのPETGプリントでは、優れた冷却と適切なベッド密着性がより重要です。最良の結果を得るために、材料、プリントサイズ、安全要件に合わせてチャンバーセットアップを調整してください。
