モデル配置ガイド：強度最適化とサポート簡略化のスライステクニック

3Dプリンティングにおいて、造形プラットフォーム上のモデルの向きは、印刷品質に影響を与える重要な要素です。適切な配置角度は、モデルの強度を大幅に向上させ、サポート構造の必要性を減らし、モデルの表面品質を改善することができます。ただし、具体的な配置はモデルの目的に基づいて判断する必要があります。このチュートリアルでは、特定のモデルを例に、QIDI Studioでモデルの配置角度を調整して印刷効果を向上させる方法を分析します。

スケッチマップ

強度最適化のためのモデル：

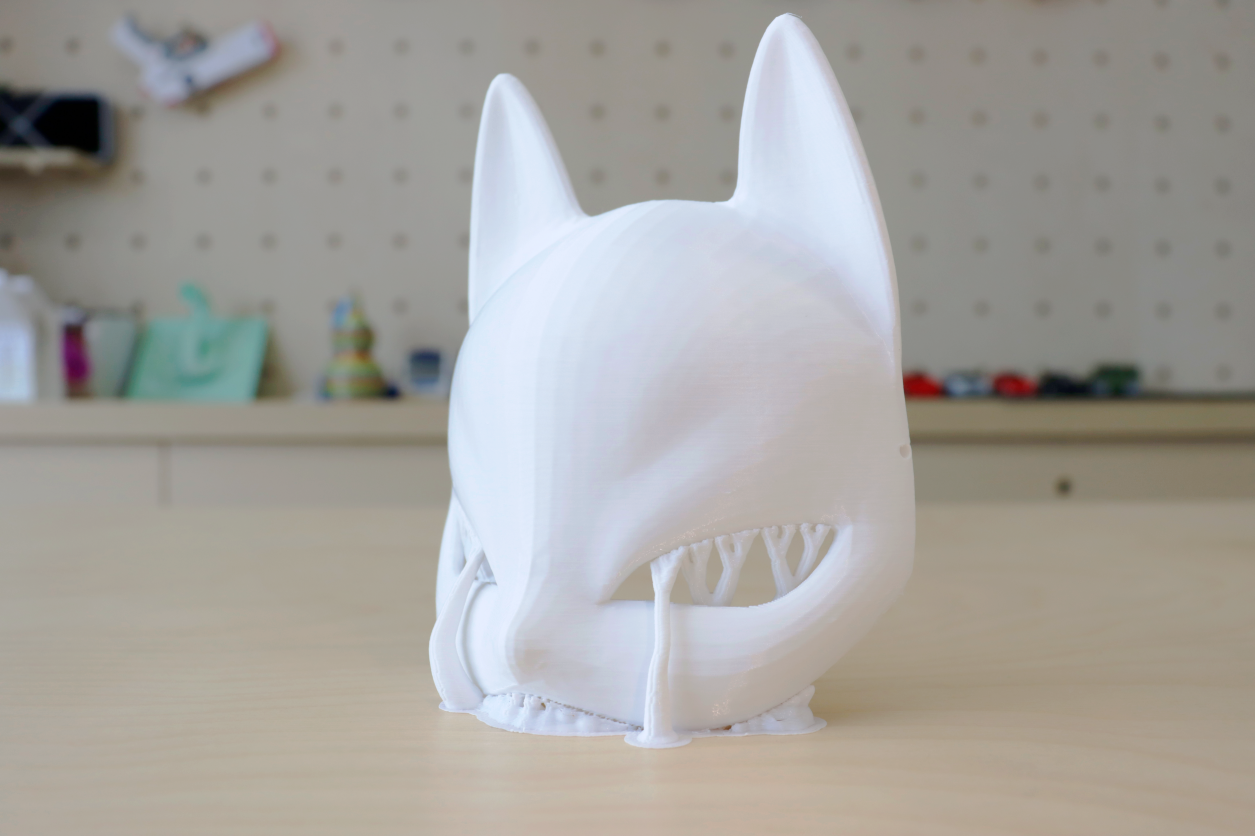

サポート簡素化のためのモデル：

同様の効果を達成したい場合は、以下の方法を試すことができます。

操作説明 - 強度の最適化

造形プラットフォーム上のモデルの向きは、印刷時のレイヤーラインの方向に直接関係し、最終的なモデルの応力分布と強度にも決定的な影響を与えます。ここでは、高い強度が必要なL字型ブラケットを例に説明します。

1.デフォルトの配置で印刷すると、モデルはスムーズに印刷できますが、モデルのコーナーが破損しやすくなります。

2.モデルの強度をさらに高めたい場合は、印刷ボード上で「横向きに寝かせる」ように角度を調整します。このとき、力の方向におけるモデルの断面がxy軸平面上に位置するため、最終製品の強度が高くなります。

3.スライスをクリックします。この配置方向では、モデルに必要な印刷時間も大幅に短縮されます。

操作説明 - サポートの簡素化

多くのモデルにはオーバーハング部分があり、印刷のためにサポートを生成する必要があります。しかし、適切な配置により、印刷品質を確保しながらサポート量を減らし、印刷時間を短縮することができます。

1.図に示すモデルは主に装飾目的であり、強度要素を優先する必要はありません。デフォルトの配置角度で印刷すると、より多くのサポートが生成され、より長い印刷時間が必要になります。

2.モデルの角度を調整し、X軸に沿って90°回転させます。

3.スライスをクリックすると、印刷時間を2時間半短縮でき、印刷材料を16％節約できることがわかります。同時に、モデルとサポートの接触面積の減少と垂直印刷により、モデルの表面品質がさらに向上します。

結論

QIDI Studioでモデルの配置方向を調整し、サポートを精密に設定することで、3Dプリンターの印刷効率を向上させ、印刷品質を高め、理想的な印刷作品を得ることができます。モデル配置に関する経験や創造的なアイデアはありますか？コメントセクションで私たちと共有してください！
