Q2
Plus 4
QIDI Box
Q1 Pro
X-Max 3
QIDI PEBA 95A
PEBA 95Aは、ナイロンの優れた機械的靭性とエラストマーの高い弾性を融合した高性能3Dプリント材料です。標準的なTPUと比較した最大の特徴は、優れたエネルギーリターン（反発性）と軽量性（低密度）に加え、極低温下でも優れた柔軟性と耐疲労性を維持できる点です。この独特な「軽量かつ高反発」の特性により、プロ用スポーツ用品、高度なダンピングシステム、高性能産業用部品の第一選択素材となっています。

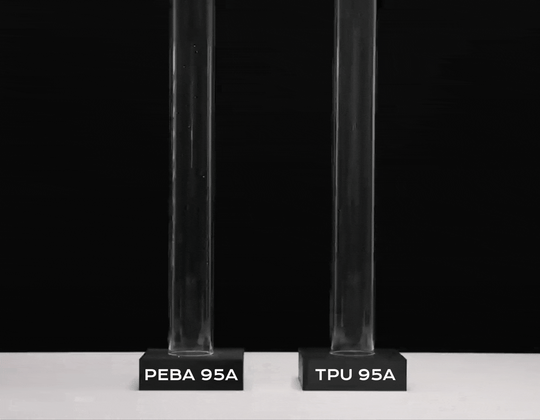

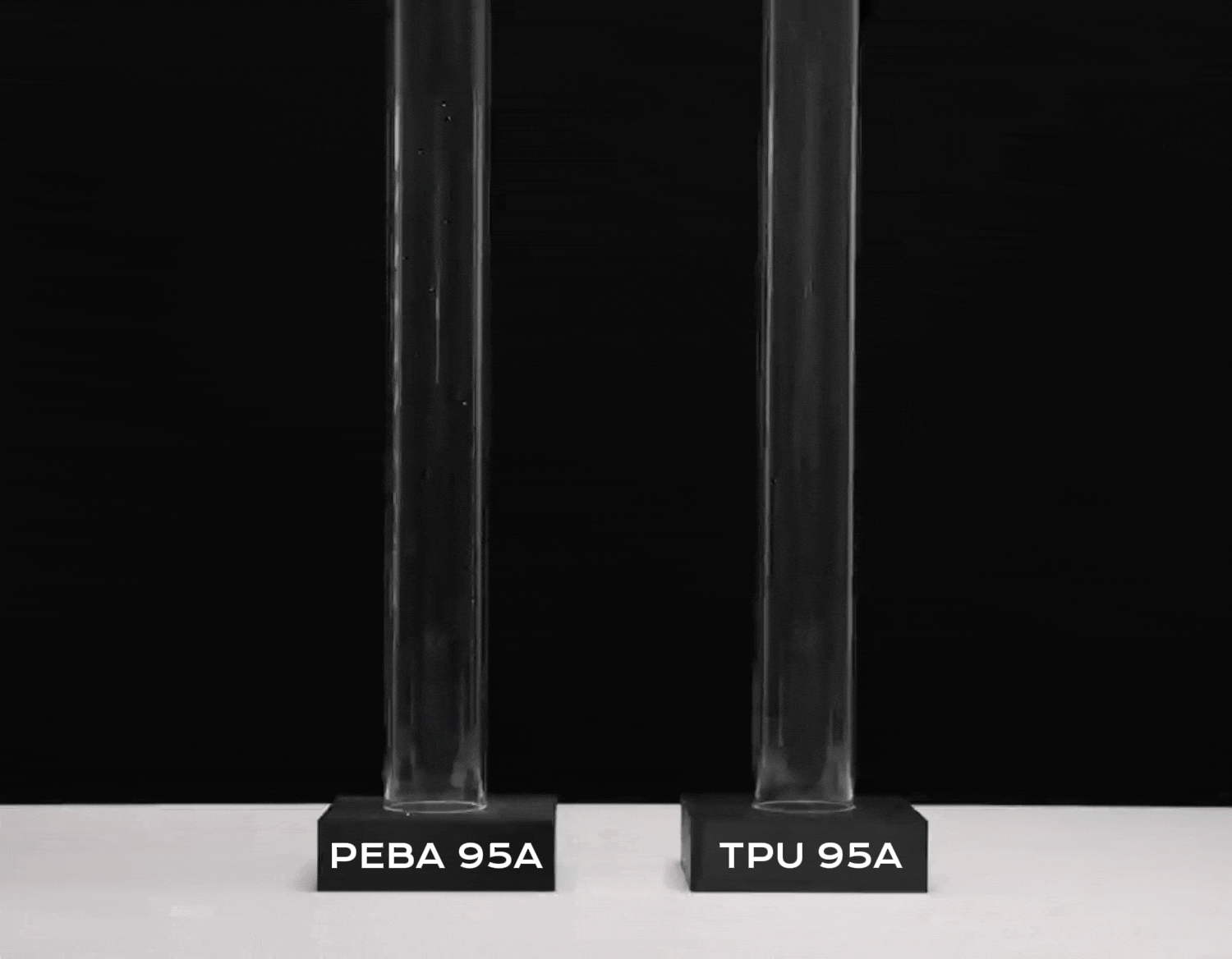

究極のエネルギーリターン
ヒステリシスが極めて低い特徴から、PEBAは圧縮後に瞬時に元の形状に復元します。従来のEVAのエネルギーリターン率が50～60%であるのに対し、PEBAは70%以上を実現し、衝撃エネルギーを効率的に爆発的な運動エネルギーに変換します。

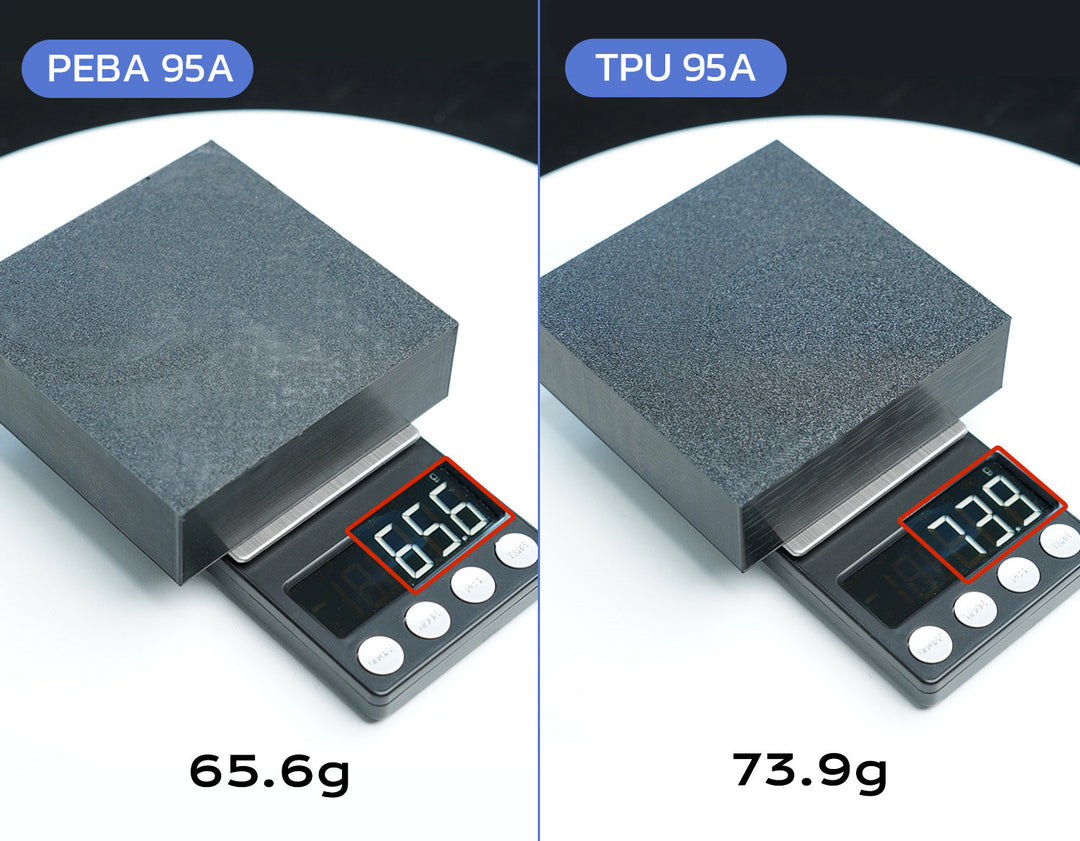

極めて軽量な密度
重量が重要な用途向けに開発されたPEBAは、標準的なTPU 95Aよりも12%以上軽量です。強度を損なうことなく部品の総重量を大幅に削減でき、プロ用スポーツ用品や航空宇宙機器部品の最適素材となっています。
極めて優れた耐寒性
ほとんどの軟質材料は低温環境下で硬化・脆性化するのに対し、PEBAはマイナス40℃の極低温下でも優れた柔軟性と耐衝撃性を維持し、過酷な環境でも安定した性能を発揮します。
優れた動的耐疲労性・耐薬品性
「耐疲労性を遺伝子レベルで設計」されたPEBAは、数万回に及ぶ高周波屈曲サイクルに耐え、ひび割れや永久変形が生じません。また、油類・グリース・工業用アルコールに対しても強い耐薬品性を備えています。
多機能な応用シナリオ
PEBA 95Aは、優れた弾性、低温靭性、耐疲労性を備えているため、高反発スポーツ用品・軟質産業用部品から医療用プロトタイプまで、幅広い用途に最適な素材です。
試験片は以下の条件でプリント：ノズルサイズ0.4mm、ノズル温度240℃、プレート温度100℃、プリント速度60mm/s、充填率100%、充填角度±45°
プリントのコツ
- 乾燥処理： PEBA 95Aフィラメントを70～75℃の乾燥ボックスで6～8時間連続的に乾燥させてください。乾燥が不十分なフィラメントはプリント時に気泡が発生し、最終製品の強度を大幅に低下させます。乾燥後は直ちに使用するか、防湿容器に保管してください。
- ビルドプレート： プリント前に、PEIシートにPVAグルースティックまたは専用接着スプレー（例：3D Lac）を均一に塗布してください。この離型層により、プリント後プレートが完全に冷却した際にモデルを容易に剥がすことができます。離型剤を使用しなかった場合は、モデルとプレートの隙間に高濃度イソプロピルアルコールを塗布することで、密着性を低減し剥がしやすくすることができます。
- サポート設定： 本材料は層間密着性が高いため、サポートの剥離が困難になる場合があります。スライサーのサポート設定を最適化してください：Z軸距離を拡大（例：≥0.25mm）、サポート密度を低減（例：8～12%）、マルチマテリアルプリントの場合はPLA Basicなどの互換性のあるインターフェース材料を使用してください。
詳細については、以下を参照してください： フィラメントガイド（Wiki掲載）。
真空アルミホイル包装
試験結果によると、通常の密封包装の水蒸気透過率は4.76%であるのに対し、当社が使用する真空アルミホイル包装の水蒸気透過率はわずか0.014%です。これより、真空アルミホイル包装は優れた防湿性を備えていることが確認できます。
製品サイズ
