QIDI Studioでモデルを切断する方法

3Dプリンティングプロセスでは、印刷効果を最適化したり、プリンターの造形ボリュームに適合させるために、モデルを切断する必要がよくあります。以下は、いくつかの一般的な切断要件です：

1. 大型モデルの分割：モデルサイズがプリンターの印刷範囲を超える場合、複数のパーツに分割し、個別に印刷してから接合することができます。
2. 部分印刷：モデルの一部のみを印刷したい場合は、切断ツールを使用して印刷したい領域を正確に選択できます。
3. 平面底面の作成：モデルを切断すると、平面底面を生成でき、印刷がより安定し、印刷成功率が向上します。

QIDI Studioは強力なモデル切断ツールを提供し、ユーザーが切断位置と方向を正確に制御できるようにします。このチュートリアルでは、QIDI Studioで切断ツールを使用して理想的な印刷結果を得る方法を詳しく説明します。

模式図

モデル切断前：

モデル切断後：

上図のモデル効果は、モデルを切断することで実現されています。同様の効果を達成したい場合は、以下の手順に従うことができます。

手順

1.QIDI Studioでモデルをインポートし、切断したいモデルを選択して、上部の「切断」ボタンをクリックし、切断モードに入ります。

2.デフォルトでは、切断面がニーズに合わない場合があります。モデルを垂直に切断する必要がある場合は、切断面の角度を調整できます。例えば、このステップでは、ボックス1に90°を入力して切断面をY軸に沿って90度回転させ、切断方向が期待通りであることを確認する必要があります。

3. このステップでは、切断面を適切な位置に移動する必要があります。「移動」は切断面の現在位置からの相対オフセットです。移動距離を入力するたびに、0にリセットされます。

このモデルをX軸方向に均等に4つのパーツに分割する予定です。複数回切断し、各パーツのサイズが均一になるようにする必要があります。そのため、まずモデルをx軸方向に均等に2つのパーツに切断する必要があります。反転後、切断面はモデルのx軸方向のちょうど中点にあるため、切断面を移動する必要はありません。

4. クリックして切断を実行します。2つのパーツができました。各パーツをx軸に沿ってさらに2等分に切断する必要があります。

5. 両方のコンポーネントに対してステップ1〜3を実行した後、次の結果が得られます：

6.様々なコンポーネントを配置した後、最終モデルが得られます：

アリ溝切断モードの使用

上の図はアリ溝切断モードで形成されています。これは特殊な切断方法であり、切断後に分離されたオブジェクトをより簡単に再組み立てできることを保証します。その特徴は次のとおりです：

1. 接合の安定性を向上させ、接合部の緩みや位置ずれを避けます。
2. 場合によっては追加の接着剤を必要とせず、一部の材料で作られたモデルは直接差し込んで固定できます。

手順

1.切断モードに入ったら、モードからアリ溝を選択します。

2.切断面の角度を調整します。ボックス1に90°を入力して、切断面をY軸に沿って90度回転させます。ボックス2で適切な公差を選択します。インターフェースがきつくなりすぎて接合が困難になるのを避けるために、0.1〜0.2mmの隙間を確保することをお勧めします。

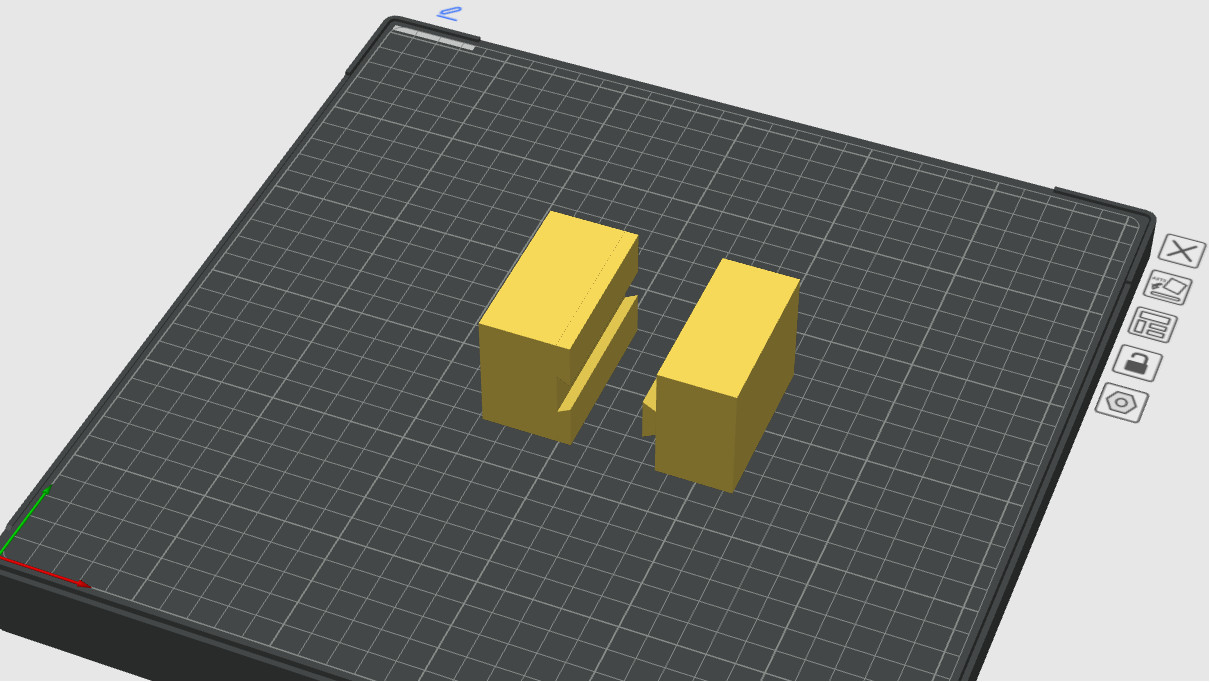

3.「切断を実行」をクリックし、次のモデルを得ます。

まとめ

このチュートリアルを通じて、標準切断とアリ溝切断モードを含む、QIDI Studioでのモデル切断方法を習得しました。切断ツールを柔軟に使用することで、印刷結果を最適化し、モデルをプリンターの造形ボリュームに適合させることができます。QIDIコミュニティに参加して、作品や経験を共有し、より多くの3Dプリンティング愛好家と交流しましょう！
