3Dプリンターで家庭用積み木は作れるか？

by Austin Chloe

％b％d、％y

Share this post

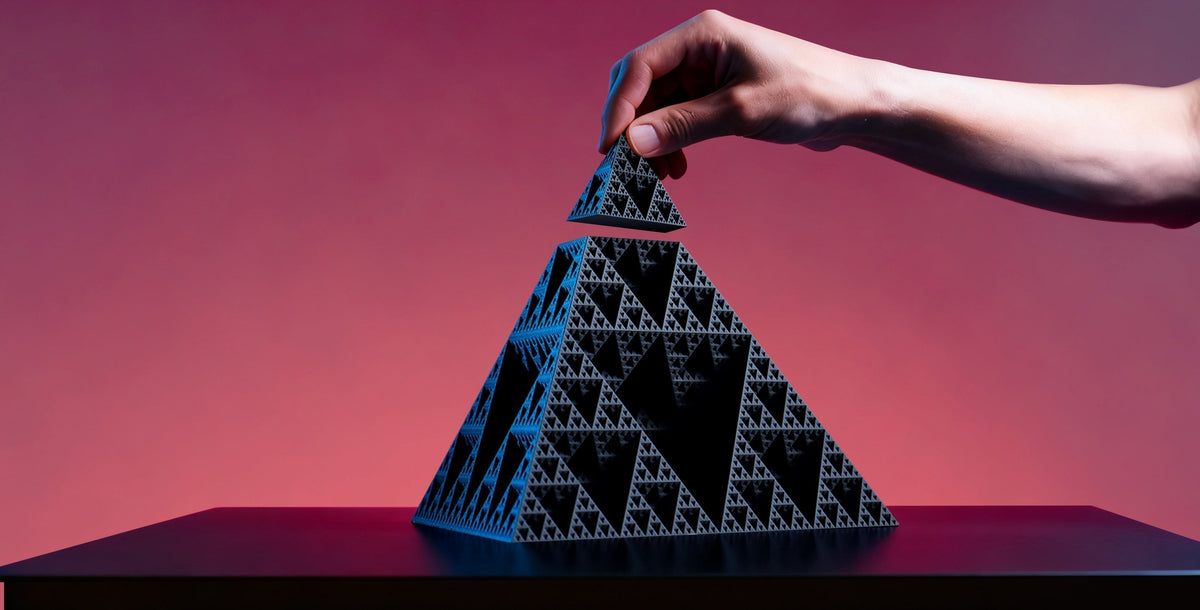

A close-up of a hand placing the final piece on a 3D-printed black Sierpinski pyramid against a smooth red background

あなたはぴったりと嵌まる再現性のあるスナップフィット、小さな手でも安全な滑らかなエッジ、そして日常の落下に耐えるブロックを求めています。ホームプリンティングは、ワークフローが熱、形状、排出物を制御するときにこれを可能にします。密閉型3Dプリンター、安定したチャンバー、そして数個の精密なスライサービルトールを使用すれば、公差を調整し、層間接着を改善し、きれいに嵌まり合いその状態を保つ積み重ねブロックを生産できます。

本当に3Dプリンターでブロックを作れるのか？

はい。鍵となるのはプロセス制御です。アクティブチャンバー加熱（約65 °C）を備えたQIDI密閉型システムはコーナーの持ち上がりを防ぎ、最大370 °Cの高温ノズルはより強力なフィラメントへの扉を開きます。ロードセルレベリングとゼロオフセットファーストレイヤーは、プレート全体にわたって寸法の一貫性を向上させます。QIDI Studio内では、XY穴または輪郭補正により、スタッドとソケットのサイズを100分の1ミリメートル単位で微調整できます。エレファントフット補正は、ベースを広く感じさせるファーストレイヤーの広がりを削減します。
フルセットに着手する前に、簡単な実現可能性チェックが役立ちます：

30 mmのキャリブレーションキューブをプリントし、各軸を測定します。オフセットを記録します。
単壁厚テストを実行し、流量設定がノズルと一致していることを確認します。
0.10〜0.30 mmのオフセットで5段階の「クリアランスラダー」サンプルを作成し、感触の良いスナップフィットを選択します。

これらの小さな制御が整えば、QIDI 3Dプリンターからのインターロッキング部品は真っ直ぐに積み重なり、白化せずに引き離せ、色やバッチを超えて再現性があります。

QIDI 3Dプリンターと青、赤、紫、白のフィラメントスプール、およびいくつかの完成した3Dプリントが展示されている

3Dプリント建築ブロックに最適な材料

材料の選択は、スナップ感、エッジのシャープさ、耐熱性を決定します。遊び方と保管場所を考慮してください。日当たりの良い窓の近くに置かれるセットは、涼しい机で使用されるセットよりも高い軟化耐性を必要とします。ホームプロジェクトでは、3つのファミリーが3Dプリント玩具のほとんどのニーズをカバーします。

実際の比較

大バッチでの一貫性のためのヒント：

生産実行には、1つのフィラメントラインとカラーファミリーに固守します。
長時間のプリント日の前に湿気に敏感なスプールを乾燥させます。
使用する各色に対して、ノズル温度、チャンバー温度、XY補正を記録した小さなカードを保管します。

自宅でのインターロッキングブロックの設計とプリント方法

シンプルなモジュールから始め、フィットを迅速にテストし、その後スケールアップします。明確な手順は時間と材料の無駄を抑え、セットの均一性を高めます。

クリアランスを考慮した形状設計

スタッドとソケットは意図的な隙間を持ってモデリングします。小部品の場合、多くのメイカーは総クリアランス0.20 mm程度から始めます。より大きな設置面積やマルチスタッドプレートの場合は、0.30〜0.40 mmを試みます。組立時に部品が自己誘導されるように小さな面取りやフィレットを追加します。スタッド周囲の壁断面は、圧入時のホープ応力に耐えるのに十分な厚さに保ちます。

生産前のキャリブレーション

QIDI Studioで、ライブZテストでファーストレイヤーの高さを検証し、フローキャリブレーションをプリントし、XY穴または輪郭補正を適用して小さな過大または過小傾向を修正します。ベースがモデルよりわずかに広く見える場合は、小さなエレファントフット補正を追加してエッジを正確に保ちます。

耐久性のあるプリント設定の確定

スタッドとソケットの周囲に3または4のペリメーターを使用してホープ強度を向上させます。構造部品にはインフィルを40〜60％に設定し、装飾キャップには軽めにします。0.16〜0.20 mmの層の高さは表面品質と速度のバランスが取れています。チャンバーを暖かく保ち、プリント中はドアを開けないようにします。急なドラフトはフィットに影響を与える可能性があります。

高速テストラダーで検証

5つの小さなブロックを1つのプレートに配置し、それぞれに異なるXY補正またはモデリングされたクリアランスを設定します。プリント後、手で評価します。クリーンな押し込みとしっかりした保持、コーナーの白化がないことを確認します。勝者を粘着ラベルに記録し、「フィット」ボックスに保存して将来の参照にします。

バッチと色変更の計画

同じ方向に部品をプリントして、熱履歴を一貫させます。色を変更するときは、単一のテストピースをプリントしてフィットが目標範囲内にあることを確認します。ノズルやPTFE部品などの予備の3Dプリンター部品を保管している場合は、その使用時間を記録し、大きな生産週末の前に交換します。

ホットエンド、ノズル、ファン、青と銀のビルドプレートを含む3Dプリンター部品の配置

仕上げをきれいに

細かいヤスリや軟質ブレードのパスでバリを取り、中性洗剤と水ですすぎ、完全に乾燥させます。幼児が使用する部品には溶剤スムージングを避けてください。温かい石鹸水での素早い洗浄も、サポート除去から残った微細な粉塵を取り除きます。

3Dプリントブロックの安全性と耐久性

ホームプロジェクトには明確な安全習慣が必要です。高温フィラメントは超微粒子と揮発性化合物を放出する可能性があるため、プリンターには安定した換気のある部屋を用意します。明確なフィルターを備えた密閉型マシンは、長時間のジョブ中の暴露を低減するのに役立ちます。プリント中はドアを閉めたままにし、完了後は開ける前に数分間チャンバー内で部品を放置します。これにより反りのリスクも軽減されます。
機械的安全性についても考慮してください：

指が頻繁に触れるエッジは丸くします。CADでは鋭いコーナーがきれいに見えますが、遊びではざらつきを感じます。
幼児のいる家庭では小さな部品を避けてください。窒息テストの精神に従い、サブアセンブリは抵抗なしには通過できない大きさに保ちます。
スタッド周囲の壁数を増やし、スナップ時の引っ張り方向に層線が抵抗するように部品を配向します。
研磨後は中性洗剤と水で部品を清掃します。微細な粉塵が表面に残ることがあるためです。
簡単な家庭テストで信頼性が高まります：
平らなテーブルに10個のブロックを積み重ね、反対側の2つの角から優しく押し、ぐらつきや初期のひび割れ線がないか観察します。
約3〜4フィートの高さから硬い表面への落下テストを行い、コーナーとソケットの白化や割れを確認します。早期の応力跡を示す部品は交換します。
数時間日当たりの良い窓辺にサンプルを置き、軟化やクリープがないか確認します。この簡単なチェックでフィラメントが暖かい部屋に適しているかがわかります。

子供向けのセットを販売または寄付する予定がある場合は、お住まいの地域の玩具安全要件を確認してください。米国では、幼児向け玩具は定義された機械的および化学的限界を満たす必要があり、研究所が適合性を検証します。欧州市場では、材料規則に元素移行限界が含まれます。家族向けプロジェクトでの家庭使用は異なりますが、同じ考え方が役立ちます：クリーンな設計、安定した材料、整然とした仕上げ。

3Dプリントブロックを生産準備完了にする

適切にセットアップされたQIDI 3Dプリンターは、カチッと嵌まり、積み重ねられ、長持ちするブロックを生産できます。手順は明確です。遊び環境に合ったフィラメントを選択します。意図的なクリアランスをモデリングし、QIDI Studioツールを使用してXYフィットを調整し、ファーストレイヤーの広がりを調整します。小さなテストラダーで検証し、スタッドが最も負荷を受ける箇所のペリメーターを増やし、一貫した寸法のためにチャンバーを暖かく保ちます。エッジをきれいにし、いくつかの耐久性チェックを実行し、最良のテストピースを将来の参照用に保管します。このワークフローにより、家庭でプリントされたセットは少数のプロトタイプから、おもちゃ箱に新しいピースが必要なときにいつでも拡張できる信頼できる家族向けアクティビティへと成長します。

3Dプリントインターロッキングブロックに関する5つのFAQ

Q1. 最初のバッチから数ヶ月後もブロックの寸法を一貫させるにはどうすればよいですか？

マスターのGO/NO-GOゲージを作成し、プロジェクトとともに保管します。毎月、ベルトの張力を確認し、ファーストレイヤーの高さを再検証し、単一のクリアランステストピースをプリントします。摩耗したノズルは早期に交換します。各実行のチャンバー温度、XY補正、フィラメント湿度を記録します。
