ダイレクトエクストルージョンとボーデンエクストルージョン：初心者向けガイド

エクストルーダーは3Dプリンターの重要なコンポーネントであり、プラスチックフィラメントをホットエンドに押し込んで溶かす役割を担っています。主な設計にはダイレクトエクストルージョンとボーデンエクストルージョンの2つがあります。プリンターが使用するシステムは、印刷速度から使用できるフィラメントの種類に至るまで、そのパフォーマンスに大きな影響を与えます。これら2つのセットアップの実際的な違いを理解することは、より良いプリントを得て、機器について情報に基づいた決定を下すために不可欠です。

エクストルーダーとは何か？

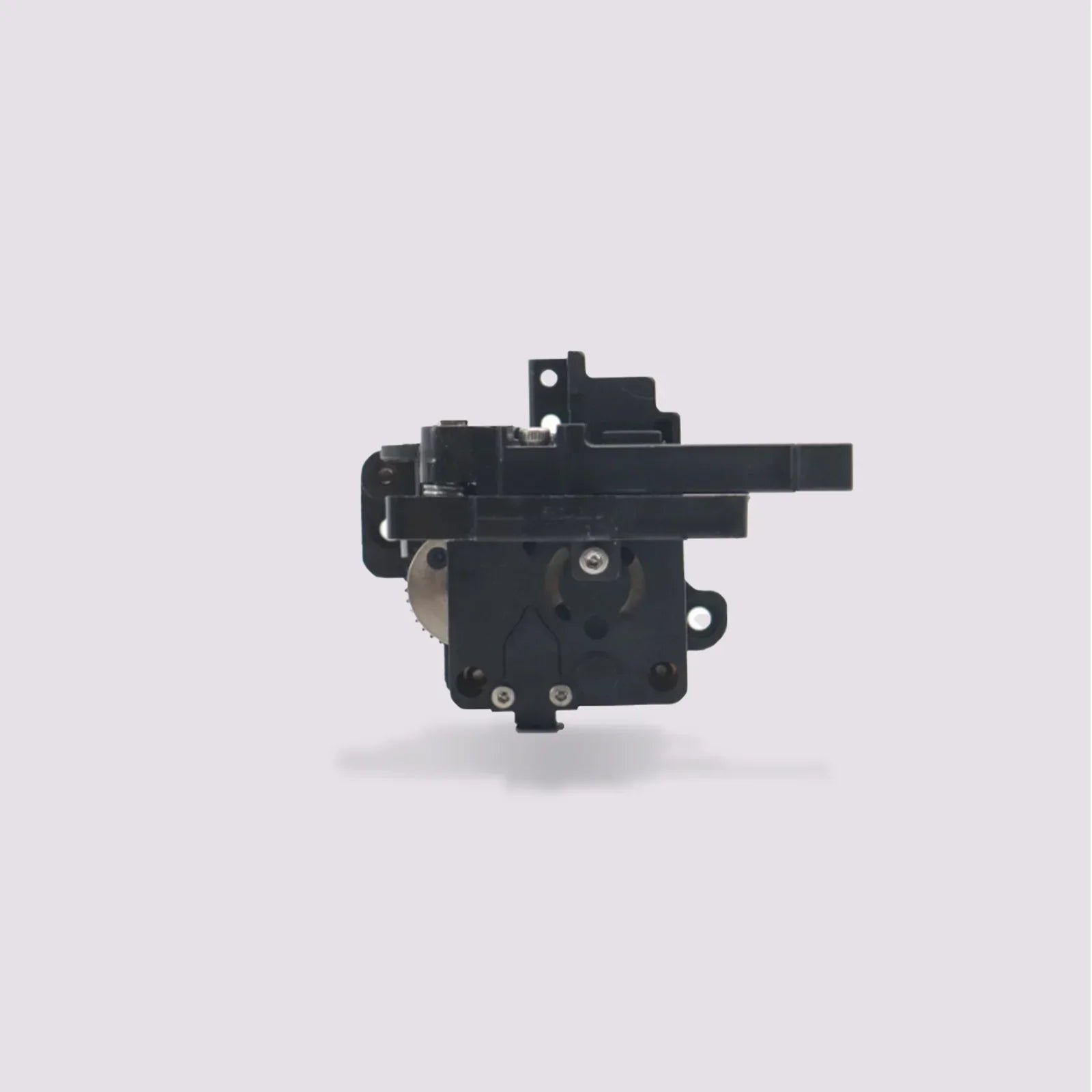

エクストルーダーは、プラスチック製の「インク」のようなフィラメントをホットエンドに向けて移動させ、そこで溶かしてプリントベッドに落とします。動力用のステッピングモーター、フィラメントを保持して移動させるギア、そして「コールドエンド」として知られる堅牢なハウジングを備えています。エクストルーダーの役割は、材料をスムーズに動かし続ける強力で制御された力を提供することであり、これは成功するプリントにとって重要です。

ダイレクトセットアップとボーデンセットアップの基本的な違いは、エクストルーダーモーターの物理的な位置です。

• ダイレクトエクストルージョンシステムでは、モーターは可動プリントヘッドに直接取り付けられています。
• ボーデンシステムでは、モーターはプリントヘッドから離れたプリンターの固定フレームに取り付けられています。

この一見シンプルな設計の違いは、プリンターの速度、扱える材料、さらには日常的なメンテナンスに直接影響を与える一連の重要なトレードオフをもたらします。

ダイレクトエクストルージョン：短い経路、強力な制御

ダイレクトエクストルージョン（「ダイレクトドライブ」とも呼ばれます）は、フィラメント供給機構とホットエンドを単一のユニットに統合し、造形エリア全体で一緒に移動します。

ダイレクトエクストルージョンの仕組み

駆動ギアから溶融ゾーンまでのフィラメント経路は、ダイレクトドライブデバイスでは30〜50 mmしかありません。エクストルーダーモーターはホットエンドの真上または隣に取り付けることができ、全体をコンパクトにします。フィラメントは駆動ギアによって短い剛性のチューブを通って押し出され、ヒートブレークに到達します。このシステムは、モーターと溶融ゾーンの間のこの最小距離によって定義されます。

パフォーマンスの利点

ダイレクトエクストルージョンは、3つの重要な利点をもたらします：

• 即時応答 - モーターコマンドはミリ秒単位でフィラメントの動きに変換されます。この即時性により、複雑なプリント中に正確な開始/停止制御が可能になります。
• 優れたリトラクション - 短いフィラメント経路により、わずか0.5〜2mmのリトラクション距離でオージングを効果的に防止できます。モーターは、フィラメントに蓄積されたエネルギーと戦うことなく、迅速に方向を逆転させることができます。
• 柔軟なフィラメントとの互換性 - 制約された経路は、柔らかい材料が座屈または圧縮するのを防ぎます。TPUおよびその他のエラストマーは、硬度が85A以下の場合でも確実に供給されます。

重量に関連する制限

統合設計により、モーターサイズと構造に応じて、可動質量に200〜400グラムが追加されます。この追加重量により、いくつかの課題が生じます：

• 加速度の低下 - 典型的な加速度値は500〜2000 mm/s²で、より軽量なシステムの3000〜5000 mm/s²と比較されます
• 振動の影響を受けやすい - より高い質量は共振を増幅し、特に方向転換時
• 速度制約 - 印刷速度は、品質結果のために通常60〜100 mm/sが最大であり、軽量な代替品の150〜200 mm/sと比較されます

エンジニアは、特定のアプリケーション向けに設計する際に、これらの重量ペナルティとシステムの精度上の利点のバランスを取る必要があります。

ボーデンエクストルージョン：リモートモーター、高速動作

ボーデンエクストルージョンは、モーターをホットエンドから分離し、直接制御よりも軽量な動作を優先します。

ボーデンエクストルージョンの仕組み

ボーデン法は、エクストルーダーモーターをプリンターの固定フレームに取り付けます。通常、ホットエンドから300〜800 mmの距離にあります。ポリテトラフルオロエチレン（PTFE）チューブがこれらの部品を接続し、フィラメントを固定モーターから可動プリントヘッドに移動させます。チューブの内径はフィラメントの幅とほぼ同じ—1.75 mmフィラメントの場合は通常2.0 mm—であり、制限された経路を作ります。この分割により、モーター重量が動作システム全体から取り除かれます。

パフォーマンスの利点

リモートモーター配置は、重要な利点をもたらします：

• 最小限の可動質量 - プリントヘッドの重量はモーターなしでわずか50〜150グラムであり、3000〜8000 mm/s²の加速度を可能にします
• 高速性能 - 低減された慣性により、表面品質を維持しながら150〜300 mm/sの印刷速度が可能です
• 振動アーティファクトの低減 - 低質量は方向転換時のリンギングとゴーストを最小限に抑え、よりクリーンな垂直面と鋭いコーナーを生成します

システムの制限

延長されたフィラメント経路は、3つの主要な課題をもたらします：

• 圧縮とヒステリシス - 300〜800mmのフィラメントカラムはバネのように動作します。押出し中、フィラメントはノズルに到達する前に圧縮されます。リトラクション中、この蓄積されたエネルギーは、フィラメントが実際に引き戻される前に消散する必要があります。
• 摩擦損失 - フィラメントとチューブ壁の間の接触は、チューブの長さ、曲率、材料特性に応じて変化する抵抗を生み出します。この摩擦は、柔らかいフィラメントほど指数関数的に増加します。
• 応答遅延 - コマンドがシステムを伝播するのに0.1〜0.5秒かかり、直接システムのほぼ瞬時の応答と比較されます。この遅延は、より長いリトラクション距離（4〜8mm）とプレッシャーアドバンス補償を必要とします。

これらの特性により、ボーデンシステムは剛性材料での高速印刷に優れている一方で、精密な押出し制御と柔軟なフィラメントでは苦戦します。

ダイレクト vs. ボーデンエクストルージョン：どちらがどこで勝つか

これらの設計の違いが実際の印刷にどのように影響するかを知っていれば、ニーズに最適な方法を選択できます。

ボーデンは50〜100％高速に印刷

ボーデンシステムは生の速度に優れています—通常、ダイレクトドライブセットアップよりも50〜100％高速に印刷します。軽量ホットエンドは150〜200 mm/sで寸法精度を維持しますが、ダイレクトドライブシステムは60〜100 mm/sで最適な結果を生成します。ただし、ダイレクトドライブはあらゆる速度でより一貫した押出しを提供し、広範な調整なしでより滑らかな表面仕上げとより正確な寸法を生成します。

選択は優先順位に依存します：時間が最も重要なラピッドプロトタイピングや大型プリントにはボーデン；詳細なモデル、機械部品、または寸法精度が要求されるあらゆる用途にはダイレクトドライブ。

ソフトTPUを扱えるのはダイレクトドライブのみ

柔軟なフィラメントを印刷する場合、システムは劇的に異なります：

ダイレクトドライブの能力：

• 硬度85AまでのTPUを確実に印刷
• 柔らかい材料で一貫した流れを維持
• 特別な改造や設定は不要

ボーデンの制限：

• 95A TPUより柔らかいものでは苦戦
• フレキシブルには20 mm/s未満の速度が必要
• 多くの場合、チューブの改造または制約が必要
• 慎重な調整でも座屈や詰まりが発生しやすい

剛性材料（PLA、PETG、ABS）の場合、両方のシステムが同等に機能します。しかし、ガスケット、フォンケース、またはゴム状のパーツを印刷する予定がある人にとって、ダイレクトドライブは事実上必須です。

ダイレクトドライブは75％少ないリトラクションで済む

ダイレクトドライブシステムは、オージングを止めるために0.5〜2 mmのリトラクションしか必要とせず、モーターコマンドに即座に反応します。この少量のリトラクションはフィラメントを無傷に保ち、エクストルーダー部品の摩耗を防ぎます。

ボーデンシステムは、チューブの柔軟性と摩擦を考慮して4〜8 mmのリトラクション距離を必要とします。最適な設定を見つけることは、リトラクション距離、速度、温度のバランスを見つけることを意味し、初心者には難しい場合があります。適切に調整されたボーデンプリンターでも、多くのトラベル移動を含む複雑な形状ではストリングが発生することがあります。

ボーデンチューブは6〜12ヶ月ごとに交換が必要

ボーデンのメンテナンスポイント：

• ノズル交換のための簡単なホットエンドアクセス
• PTFEチューブは時間の経過とともに劣化（6〜12ヶ月の交換サイクル）
• 空気圧カプラーが緩み、断続的なアンダーエクストルージョンを引き起こす可能性あり
• チューブは真っ直ぐに切断し、完全に装着して詰まりを防ぐ必要がある

ダイレクトドライブのメンテナンスポイント：

• コンパクトなアセンブリは、深い清掃に部分的な分解が必要
• モーター熱がホットエンドに近いため、ヒートクリープが発生しやすい
• リトラクションが短いため、エクストルーダーギアの清掃がより頻繁に必要
• プリントヘッドアセンブリに多くの可動部品

どちらのシステムも定期的な注意を必要としますが、ボーデンセットアップはフィラメント経路に沿った複数の潜在的な故障ポイントのため、より頻繁なトラブルシューティングを必要とすることがよくあります。

ダイレクト vs. ボーデンエクストルージョン：最初の3Dプリンターにどちらを選ぶか

では、どちらのシステムが正しい出発点でしょうか？答えは、趣味におけるあなたの具体的な目標と関心に完全に依存します。

以下の場合にダイレクトドライブを選ぶ：

• 柔軟な材料 - TPU、シリコーン、または硬度95A未満の材料に必須
• 最小限のセットアップ手間 - 基本的なキャリブレーションで開封後すぐに良好に動作
• 初回からクリーンなプリント - 短いリトラクションは、無限の調整なしでストリングを軽減
• 一貫した品質 - 機械部品や詳細なミニチュアのための信頼性の高い押出し制御
• 将来の多様性 - スキルを拡張するにつれて、最も広い範囲の材料を処理

以下の場合にボーデンを選ぶ：

• 高速生産 - 大きなオブジェクトで4〜6時間ではなく2〜3時間のプリント
• 低い初期コスト - 同等の機能で通常50〜150ドル安価
• 標準材料のみ - PLA、PETG、またはABSに限定する場合に最適
• 学習体験 - ボーデンシステムの調整は貴重なトラブルシューティングスキルを教える
• 大きな造形ボリューム - 軽量ヘッドにより、安定性の問題なく大型フレームが可能

技術がギャップを埋めている

新しい技術により、これらのシステム間の境界は以前よりも不明確になりました。新しい軽量ストレートエクストルーダーは150g未満の重量で、旧モデルの半分です。これにより、以前はボーデンセットアップでのみ可能だった速度が実現可能になりました。一方、200〜300 mmチューブの短いボーデンシステムは、速度の利点のほとんどを維持しながら応答時間を改善します。入力シェーピングなどの高度なソフトウェア機能により、重い直接システムでも品質を損なうことなく150 mm/s以上で印刷できます。基本的な物理学に変更はありませんが、これらの技術的進歩により、両方のシステムがかつてないほど多くのことを行えるようになりました。

自分のシステムを知り、より良く印刷しよう！

ダイレクトドライブは速度を犠牲にして制御を得ます。ボーデンは制御を犠牲にして高速化を図ります。どちらも有用なツールですが、必ずしも一方が他方より優れているわけではありません。プリンターが使用する方法を知っていれば、適切な設定変更を行い、互換性のある材料を選択し、迅速に問題を修正できます。この情報は、3Dプリンターが動作するために不可欠です。
