3Dプリンターのノズルメンテナンス：包括的なクリーニングガイド

執筆：Waylinl

2024年03月21日

この投稿を共有する

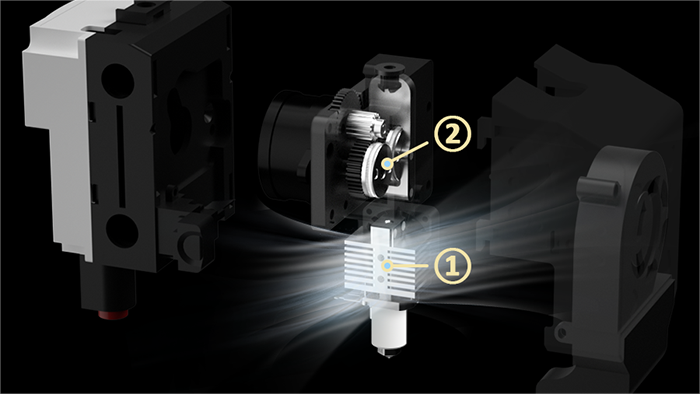

3D Printer Nozzle Maintenance: A Comprehensive Cleaning Guide

ノズルは3Dプリンターの小さいながらも重要な部品であり、印刷品質に大きく影響します。プリンターを使用していると、ノズルが詰まったり汚れたりして、パフォーマンスに影響を与えるさまざまな問題が発生する可能性があります。このガイドでは、3Dプリンターのノズルのメンテナンスがなぜ重要なのか、そしてノズルを良好な状態に保つための詳細な手順を説明します。

3Dプリンターのノズルについて知る

ノズルをクリーニングする前に、3Dプリントにおけるノズルの役割を理解することが重要です。ノズルはフィラメントを溶かしてプリントベッドに吐出し、3Dオブジェクトを層ごとに形成します。ノズルには真鍮、ステンレス鋼、硬化鋼など様々な素材があり、それぞれ耐久性、熱伝導性、様々なフィラメントとの互換性において長所と短所があります。

印刷中にノズル内にフィラメントの残留物が蓄積すると、目詰まりや押し出しの不均一化を引き起こすことがあります。ノズルのクリーニングが必要な兆候としては、印刷品質の低下、押し出し不足、フィラメントの糸引きや滲み出し、プリントベッドへの密着不良などが挙げられます。定期的なノズルメンテナンスは、これらの問題に対処し、安定した高品質の印刷を実現します。

3Dプリンターのノズルを洗浄するための準備方法

3D プリンターのノズルのクリーニングを始める前に、安全性と効果を確保するためにいくつかの準備手順を実行することが重要です。

まず、身を守ることから始めましょう。高温のノズルを扱う際は耐熱手袋を着用し、特に化学溶剤を使用する場合は、換気の良い場所で作業してください。ノズルを分解する前に、必ずプリンターの電源を切ってください。事故を防ぐためです。

次に、ブラシ、針、ペンチ、レンチ、化学溶剤、クリーニングクロスなど、必要な工具と材料をすべて用意します。作業スペースを清潔に整頓しておくことで、小さな部品の位置を把握しやすくなり、クリーニング作業を効率化できます。

最後に、プリンターのコントロールパネルまたはソフトウェアを使ってノズルを予熱し、ノズル内部の残留物を柔らかくして除去しやすくします。フィラメントによって最適なクリーニング結果を得るための温度が異なるため、印刷に使用した素材に合わせて温度を設定してください。

3Dプリンターのノズルの掃除方法

3Dプリンターのノズルをクリーニングする方法はいくつかあり、詰まりの程度や使用できるツールによって異なります。 「コールドプル」法では、ノズルを加熱し、冷却しながらフィラメントを押し出すことで残留物や詰まりを取り除きます。軽度の詰まりは、小さく硬い毛のブラシでノズルの内側と外側を優しくこすることで解消できます。

頑固な詰まりには、アセトンやイソプロピルアルコールなどの化学溶剤で残留物を溶かすことができます。溶剤をクリーニングクロスまたはブラシに含ませ、加熱されたノズルを優しくこすります。表面を傷つけないように注意してください。溶剤を使用した後は、必ずノズルをよくすすぎ、乾燥させてください。

超音波洗浄機は、高周波振動で洗浄液を攪拌し、ゴミや残留物を除去するのに効果的です。取り外したノズルを洗浄バスケットに入れ、洗浄液を満たして推奨時間運転してください。

非常に頑固な詰まりの場合は、精密ニードルや小型ドリルビットを用いた手作業による詰まり除去が必要になる場合があります。ノズルを加熱し、ツールを開口部にゆっくりと挿入し、回して詰まりを分解して除去します。ノズルを傷つけないよう、十分に注意してください。

詰まりが非常にひどい場合は、精密な針や小さなドリルビットを使用して手動で詰まりを解消する必要がある場合があります。

3Dプリンターを洗浄した後、組み立て直してテストする方法

ノズルをクリーニングした後、ノズルがヒーターブロックにしっかりと取り付けられていること、サーミスタやヒーターカートリッジなどのすべてのコンポーネントが適切に接続されていることを確認しながら、3D プリンターを慎重に組み立て直します。

最適なパフォーマンスを確保するには、いくつかのキャリブレーションチェックを実行してください。まず、ノズルの高さキャリブレーションを行い、ノズルがプリントベッドから適切な距離にあることを確認します。次に、流量キャリブレーションを行い、プリンターが適切な量のフィラメントを押し出していることを確認します。最後に、テストプリントを実行し、押し出しや印刷品質に問題がないか確認します。

キャリブレーションの具体的な手順については、プリンターのマニュアルまたはオンラインリソースを参照してください。ノズルをクリーニングした後、3Dプリンターを適切に組み立ててテストすることで、高品質なプリントを実現できます。

3Dプリンターの詰まりを防ぎ、メンテナンスする方法

ノズルの頻繁なクリーニングの必要性を減らし、3D プリンターを最高の状態に保つには、次の予防措置とベストプラクティスに従ってください。

フィラメントの適切な保管は非常に重要です。フィラメントは直射日光を避け、涼しく乾燥した場所に保管し、湿気やほこりから守るために密閉容器や再封可能な袋を使用してください。PLAやナイロンなどの吸湿性の高い素材の場合は、フィラメント乾燥機や脱水機の使用を検討し、最適なフィラメント品質を維持してください。適切な保管は、目詰まりを防ぐだけでなく、フィラメントの寿命を延ばすことにもつながります。フィラメントの寿命と保管のベストプラクティスについて詳しくは、「3Dプリンターフィラメントの寿命はどのくらいか」の記事をご覧ください。

定期的なノズルチェックをプリンターのメンテナンスに取り入れましょう。目視検査を行い、摩耗、損傷、残留物の蓄積の兆候がないか確認しましょう。これにより、潜在的な問題を早期に発見し、より深刻な問題の発生を防ぐことができます。

詰まりのリスクを最小限に抑え、最適な印刷品質を確保するため、フィラメントの種類ごとに推奨印刷温度を必ず使用してください。高温での印刷はフィラメントの劣化やノズルへの過剰な残留物の蓄積につながるため、避けてください。

硬化鋼や真鍮などの耐摩耗性素材で作られた、より高品質なノズルへのアップグレードをご検討ください。これらの素材は、詰まりの頻度を減らし、メンテナンスの必要性を最小限に抑えるのに役立ちます。さらに、お客様のニーズに合わせて、印刷速度を上げたい場合はノズル径を大きく、より精細な印刷をしたい場合はノズル径を小さくすることを検討してください。

クリーニング後の一般的な問題のトラブルシューティング

3Dプリンターのノズルをクリーニングした後でも、印刷品質に影響する問題が発生する場合があります。これらの一般的な問題のトラブルシューティング方法を以下に示します。

押し出し不足または充填不足：押し出し不足または充填不足に気付いた場合は、まずノズルが部分的に詰まっていないかを確認し、必要に応じて再度クリーニングを行ってください。次に、エクストルーダーのテンションが正しく設定され、フィラメントがスムーズに供給されていることを確認してください。最後に、プリンターが適切な量のフィラメントを押し出していることを確認するために、フローレートをキャリブレーションしてください。
糸引きや滲み出し：糸引きや滲み出しを最小限に抑えるには、スライサーソフトウェアのリトラクション設定を調整し、印刷温度を少し下げてください。ノズルがきれいで、残留物がないことを確認してください。
接着不良と反り：接着不良や反りが発生する場合は、まずプリントベッドが水平で、ノズルから適切な距離にあることを確認してください。プリントベッドを徹底的に清掃し、適切なプリントベッド用接着剤を塗布してください。印刷環境が風通しが良く、温度が一定に保たれていることを確認してください。

これらの一般的な問題に対処することで、ノズルをクリーニングした後でも3Dプリンターで高品質のプリントを生成できるようになります。これらの問題には常に注意し、発生した場合はすぐにトラブルシューティングを行うようにしてください。

3Dプリンターのノズルを最高の状態に保つ

3Dプリンターのノズルを清潔に保ち、適切にメンテナンスすることは、高品質なプリントを作成し、プリンターの寿命を延ばすために不可欠です。ノズルの役割を理解し、適切なクリーニング手順に従い、予防措置を講じ、問題のトラブルシューティングを行うことで、プリンターは常に素晴らしい3Dオブジェクトを作成できる状態を保つことができます。今日から3Dプリンターのノズルのメンテナンスを始めて、常に高品質なプリントを実現しましょう！
