3Dプリントの充填：その正体と重要性

3Dプリントオブジェクトの内部構造—インフィルと呼ばれます—は、印刷の成功に重要な役割を果たします。外殻の間にあるこのパターンは、オブジェクトの強度、重量、材料使用量に影響を与えます。適切なインフィル設定は、脆いモデルと耐久性のある機能部品の違いを生み出し、印刷時間と材料消費のバランスを取るのに役立ちます。

3Dプリンティングにおけるインフィルとは？

インフィルは、3Dプリントオブジェクトの外殻の内側の空間を埋める内部構造です。プリントを内側から支える骨格と考えてください。3Dモデルを印刷用にスライスするとき、ソフトウェアはこの内部フレームワークを設定に従って作成し、オブジェクトを完全に中実にすることなく構造的サポートを提供するパターンを生成します。

インフィルは通常、プリントの内壁を接続する繰り返しの幾何学的パターンで構成されます。これらのパターンは、選択する密度設定に応じて異なる量の材料を使用します。

インフィルがプリントに与える影響

インフィルは、完成したプリントのいくつかの重要な側面に直接影響を与えます：

• 強度：インフィル密度が高いほど、より多くの内部接続が作成され、より大きな応力と圧力に耐えられる強いプリントが得られます。
• 重量：インフィルの量は、最終的なオブジェクトの重さを決定します。密度が低いほど、プリントは軽くなります。
• 材料使用量：インフィルが多いほど、より多くのフィラメントが必要です。インフィル密度を下げることは、材料を節約し、印刷コストを削減する最も効果的な方法の一つです。
• 印刷時間：密度の高いインフィルパターンは、ノズルがその余分な材料を堆積させるために多くの移動を行う必要があるため、印刷に時間がかかります。

中実 vs. 中空 vs. インフィル

インフィルの使用は、完全に中実および中空のプリントに対して重要な利点を提供します：

適切に選択されたインフィル設定は、過剰な材料使用や印刷時間なしに、必要な場所に強度を提供する両方の長所を提供します。

3Dプリンティングインフィル構造の種類

一般的なインフィルパターン

インフィルに選択するパターンは、プリントのパフォーマンスに大きく影響します。最新のスライシングソフトウェアは、それぞれ異なる特性を持ついくつかのパターンオプションを提供します：

グリッド： このシンプルなパターンは、正方形を形成する垂直線を作成します。グリッドパターンは迅速に印刷でき、X軸とY軸の2方向にバランスの取れた強度を提供します。多くの基本的なプリントにとって優れた汎用オプションです。

レクティリニア： グリッドに似ていますが、層間で方向が交互に変わる平行線を持ちます。このパターンは、最小限の材料で良好な強度を提供し、迅速に印刷されます。印刷速度が最大強度よりも重要である試作品やプロトタイプに理想的です。

トライアングラ： プリントの内部全体に三角形を形成します。このパターンは、グリッドパターンよりも力を均等に分散し、複数の方向からの曲げに抵抗するため、一貫した強度が必要な機能部品に適しています。

ハニカム： 蜂の巣に似た六角形のセルを作成します。このパターンは、優れた強度対重量比と優れた圧縮耐性を提供します。よりシンプルなパターンよりも多くの材料を使用し印刷に時間がかかりますが、ハニカムインフィルは重量を支える必要があるパーツに最適です。

ジャイロイド： 有機的で波のような連続構造です。ジャイロイドパターンは、すべての方向（等方性）に均一な強度を提供し、空気や流体がプリントを通り抜けることを可能にします。特に柔軟な材料やユニークな機械的特性を必要とする用途に役立ちます。

パターンパフォーマンス特性

強度分布

異なるパターンは異なる方法で強度を分散します：

• グリッドとレクティリニア：X軸とY軸に沿って最も強く、Z軸に沿って弱い。
• トライアングラ：すべての水平方向によりバランスの取れた強度。
• ハニカム：優れた圧縮強度と良好な荷重分散。
• ジャイロイド：Z軸を含むすべての方向で最も均一な強度。

柔軟性と材料に関する考慮事項

インフィルパターンは、プリントが圧力下でどのように曲がるかに影響します：

• ジャイロイド：最も一貫した柔軟性を提供し、TPUや他の柔軟なフィラメントで特に効果的です。
• ハニカム：優れた回復力で制御された曲げを提供します。
• グリッド/レクティリニア：より剛性の高い構造を作成し、柔軟性が少ない。
• トライアングラ：曲げに対するバランスの取れた抵抗で剛性を提供します。

印刷速度と効率

パターンの選択は印刷時間に大きく影響します：

• レクティリニア：通常、印刷が最速です。
• グリッド：迅速で効率的です。
• トライアングラ：中程度の印刷時間。
• ハニカム：頻繁な方向転換により遅くなります。
• ジャイロイド：複雑な形状のため、しばしば最も遅いパターンです。

時間が重要なプロジェクトでは、レクティリニアやグリッドのようなシンプルなパターンが印刷時間を短縮します。強度が優先される場合、ハニカムやジャイロイドパターンに必要な追加時間は通常価値があります。

3Dプリンティングにおけるインフィル密度

インフィル率の意味

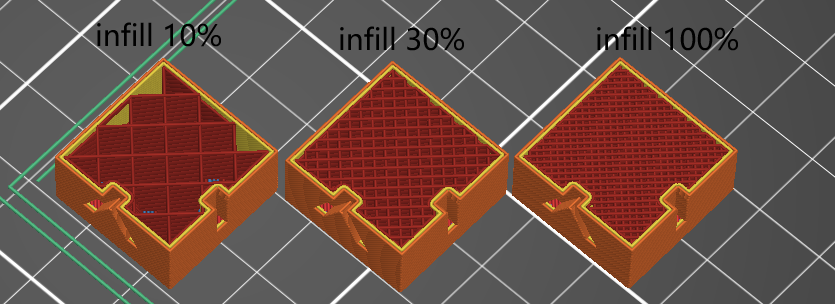

インフィル密度は、3Dプリントで材料が充填される内部空間の割合です。0％（完全に中空）から100％（完全に中実）までの範囲です。

低密度（10-20％）

低密度インフィルは、軽量で迅速に製造できるプリントを作成します。内部構造は疎ですが、プリントの上面層を支えるのに十分なサポートを提供します。この密度範囲は、強度が主要な関心事ではない装飾モデル、プロトタイプ、その他の非機能アイテムに理想的です。最小限の材料使用により、特に大きなオブジェクトでは低密度プリントが経済的です。

中密度（25-40％）

中密度インフィルは、強度と材料効率のバランスを取ります。この範囲は、印刷時間と材料コストを適度に保ちながら、汎用アイテムに十分な耐久性を提供します。家庭用品、コンテナ、軽負荷機能部品は通常、中密度インフィルで良好に機能します。ほとんどの日常的な3Dプリンティングプロジェクトはこのカテゴリに該当し、過剰な材料使用なしに良好な結果を提供します。

高密度（50-100％）

高密度インフィルは、かなりの応力に耐える強固で堅牢なパーツを生成します。100％に近づくにつれて、プリントはほぼ中実になり、強度が最大化されます。この範囲は、機械部品、工具、重量を支えたり圧力下での破損に抵抗する必要があるアイテムに必要です。トレードオフは、材料消費量の大幅な増加と印刷時間の長期化です。高密度設定は、強度が機能性にとって重要なパーツのために取っておいてください。

密度がプリントに与える影響

材料消費量を決定する

インフィルが高いほど、より多くのフィラメントが使用されます。20％のインフィルは、中実プリントに必要な材料の3分の1しか使用しない可能性があり、材料と費用の両方を節約します。大きなプリントでは、インフィル率のわずかな削減でも大幅な節約につながる可能性があります。

印刷時間を制御する

インフィル密度は、プリントの完了にかかる時間に直接影響します。低密度プリント（10-20％）は、高密度プリント（50％以上）よりもはるかに速く仕上がります。これは、プリンターがより多くの経路をトレースし、インフィル設定が高いほど多くの材料を堆積させる必要があるためです。

構造強度を定義する

プリントの強度は、インフィル密度の増加とともに向上します。50％以上のインフィルを持つパーツは、かなりの応力と重量に対処できます。ただし、強度は直線的に増加するわけではありません—80％と100％のインフィルの差はしばしば最小限でありながら、はるかに多くの材料を使用します。

インフィル選択に影響を与える要因

前のセクションでは利用可能なインフィルパターンと密度について説明しましたが、このセクションでは特定の状況に対して適切な選択を行う方法に焦点を当てます。

3Dプリントの目的

プリントの機能にインフィルの決定を導かせてください：

特殊用途向け

基本的な強度の考慮事項を超えて、ユニークな要件について考えてください。振動を吸収する必要があるパーツは、中密度のジャイロイドインフィルから恩恵を受けます。浮くように設計されたオブジェクトは、非常に低いインフィル率を必要とします。高温にさらされるアイテムは、改善された熱分散のために高密度インフィルの方が良好に機能します。

環境要因

プリントがどこでどのように使用されるかを考慮してください。屋外アイテムは耐水性を必要とし、これはしばしば水の浸入を防ぐためのより高いインフィル密度を意味します。UV光にさらされるパーツは時間の経過とともに劣化する可能性があり、最初から追加の強度が必要になる可能性があります。

材料固有の考慮事項

異なるフィラメントは異なるインフィルアプローチを必要とします：

PLAはほとんどのパターンできれいに印刷されますが、低インフィル密度では脆くなる可能性があります。その最小限の収縮は、正確な幾何学的パターンに適しています。

ABSとPETGは冷却中により多くの熱的動きを示します。これらの材料は、膨張と収縮に対応するインフィルパターンから恩恵を受け、ジャイロイドは内部応力の蓄積を防ぐのに特に効果的です。

柔軟なフィラメント（TPU/TPE）は、その自然な動きを制限する複雑なインフィルパターンではしばしばパフォーマンスが低下します。適度な間隔のシンプルなパターンは、材料がその柔軟性特性を維持することを可能にします。

木材、金属、またはカーボンファイバー粒子を含む複合フィラメントは、ノズルの摩耗を加速させる可能性があります。これらの材料には、中程度の密度で効率的なパターンを使用することがノズル寿命を延ばします。

プリンターの能力と制限

ハードウェアは、どのインフィル設定が実用的かに直接影響します：

プリントヘッドのダイナミクス

ボーデンエクストルーダーセットアップは、複雑なインフィルパターンで必要な迅速な方向転換により多くの困難を経験する可能性があります。ダイレクトドライブシステムは一般に、複雑なインフィルパターンをより正確に処理します。

ノズルサイズの考慮事項

大きなノズル（0.6mm以上）はより速く印刷されますが、より粗いインフィル構造を作成します。大きなノズルを使用する場合、交差ポイントでの過剰押出しを避けるために、インフィルパターンにより広い間隔が必要になります。

冷却システムの有効性

片面冷却ファンを備えたプリンターは、特に熱が蓄積する密閉領域で、より高いインフィル密度で苦戦する可能性があります。これらの状況では、インフィル密度を下げるか、最小層時間を増やすことで結果が改善されることがあります。

処理能力の制約

古いプリンター制御ボードは、高速で複雑なパターンを処理する処理能力を欠いている場合があります。プリンターが複雑なインフィルセクション中にカクつく場合は、構造的特性に関係なく、よりシンプルなパターンが必要になる場合があります。

より良い3Dプリントのためにインフィル設定をマスターしよう！

適切なインフィル設定を選択することは、成功する3Dプリンティングの鍵です。適切なパターンと密度を使用することで、強度、重量、材料使用量、印刷時間のバランスを取ったプリントを作成できます。異なるプロジェクトには異なるアプローチが必要であることを忘れないでください—装飾モデルはシンプルなパターンで10-20％のインフィルで十分ですが、機能部品はより強い構造で50％のインフィルが必要な場合があります。様々な組み合わせを試し、特定のプリンターと材料に基づいて調整してください。プリントの内部構造に対するこれらの小さな変更は、結果を大幅に改善します。
