3Dプリントにおける自動ベッドレベリングガイド

執筆：karen white

2024年09月14日

この投稿を共有する

Guide to Auto Bed Leveling in 3D Printing

オートベッドレベリングは、3Dプリンティング技術における重要な進歩です。初心者から上級者まで、多くのユーザーが悩まされる最初のレイヤーの密着不良やプリントのムラといった問題を解決します。本ガイドでは、オートベッドレベリングの仕組みとその効果的な導入方法を解説します。面倒な手動調整なしで、常に安定した高品質なプリントを実現できるようになります。初心者の方も、現行機をアップグレードしたい方も、この機能を理解すれば3Dプリントの品質が大きく向上します。

3Dプリンティングにおけるオートベッドレベリングの重要性

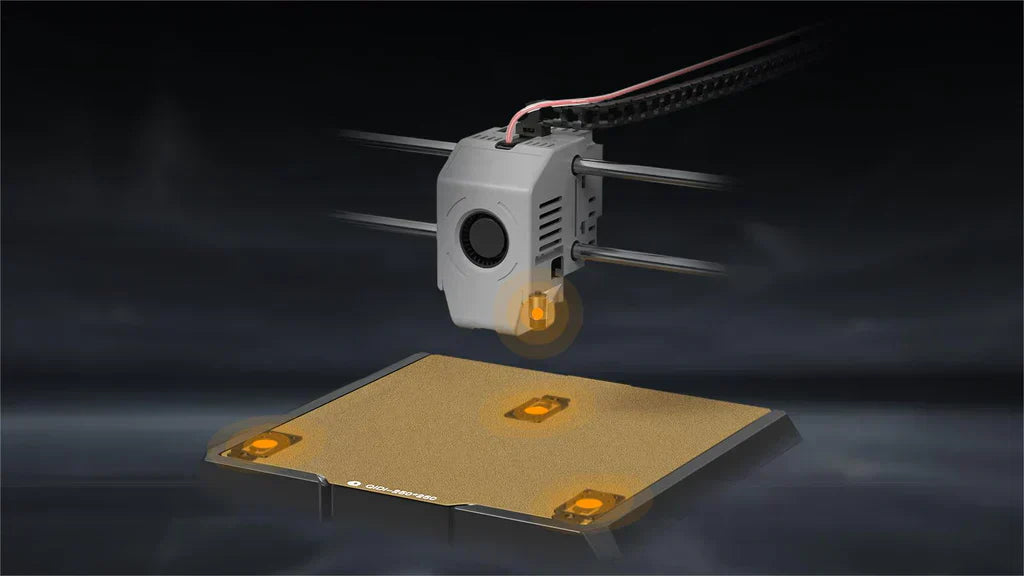

3Dプリンティングにおけるオートベッドレベリング

ベッドレベリングとは？

ベッドレベリングとは、3Dプリンターのビルドプラットフォームとノズルの移動面が平行になるように調整することを指します。これにより、ノズルとプリント面との隙間がビルドエリア全体で均一になります。ベッドが正しくレベルされていると、最初のレイヤーがしっかりと定着し、その後のレイヤーも正確に積み重ねられるため、プリントの成功率が大きく向上します。

正確にレベルされたベッドは、プリント品質の向上、反りの防止、レイヤー厚の均一性の確保、成功率の向上など、多くのメリットをもたらします。

ベッドが水平でない場合の影響

1. 密着不良

ベッドが水平でないと、プリントがベッドから浮いてしまうことがあります。これによりエッジ部分が反ったり、プリント中に完全に剥がれ落ちたりすることがあります。

2. プリントの不正確さ

ノズルとベッドの距離が場所によって異なると、レイヤーの厚みにムラが生じます。厚すぎたり薄すぎたりする部分があり、モデルの寸法が狂ったり、底面の仕上がりが粗くなったりすることで、プリント全体の見た目や精度に悪影響を与えます。

3. その他の潜在的な問題

一部の箇所でノズルとベッドの距離が近すぎると、フィラメントの詰まりやノズルの損傷が起こる可能性があります。また、ベッドやノズルを傷つけるリスクもあります。さらに、ノズルとベッド間の距離のばらつきは、フィラメントの押出しムラを引き起こし、プリント品質に悪影響を与えます。

なぜオートベッドレベリングが優れているのか

手動 vs オートベッドレベリング

手動ベッドレベリングでは、ネジやノブを使ってベッドの四隅を調整します。プリントヘッドを複数の位置に移動し、紙を使ってノズルとベッドの隙間を確認します。これは時間がかかり、慎重な作業が必要です。

オートベッドレベリングでは、センサーがベッドの複数のポイントでノズルとの距離を測定します。プリンターはこのデータを元に、高さを自動調整して印刷を行います。この自動化により、多くの利点が得られます。

オートベッドレベリングの主なメリット

オートベッドレベリングは、精度・利便性・信頼性において手動方式よりも優れています。ホビーユーザーからプロフェッショナルまで、あらゆるユーザーにとって3Dプリント体験を向上させてくれる機能です。

3Dプリンター

3Dプリンターにおけるオートベッドレベリングの構成要素

センサーとスイッチ：ベッド距離の測定

オートベッドレベリングシステムは、ノズルとベッド表面の距離を測定するためにセンサーやスイッチを使用します。よく使われるタイプには以下のようなものがあります：

これらの部品は通常ノズル付近に設置され、ベッドの複数ポイントの高さを測定して、正確な面データを作成します。

ファームウェア：データの解釈とプリンターの調整

プリンターのファームウェアは、オートベッドレベリングにおいて重要な役割を果たします。センサーの測定結果を解釈し、ノズルの高さを自動的に調整します。

まず、ファームウェアはベッドの各ポイントでセンサーに測定させて、「ベッドの高さマップ」を作成します。次に、そのデータを解析して、ベッドの傾きや局所的な凹凸を特定します。

印刷中は、Z軸の動きをリアルタイムで調整し、ノズルとベッドの間隔を一定に保ちます。さらに、Gコードへと反映し、プリンターの動作を制御します。

高度なファームウェアでは「メッシュベッドレベリング」が可能で、ベッド表面全体の詳細な地形データに基づいて、より精密な調整ができます。

オートベッドレベリングを設定する方法

オートベッドレベリングを導入するには、オートベッドレベリング対応の3Dプリンター、対応センサー、ドライバーや六角レンチなどの基本工具が必要です。また、対応ファームウェアのインストールや、場合によってはPCでの設定変更も必要になります。

ステップ1：お使いのプリンターが対応しているか確認

プリンターの取扱説明書またはメーカーサイトで、オートベッドレベリングまたはプローブ機能に対応しているか確認してください。もし非対応であれば、アップグレードキットを別途購入する必要があります。

ステップ2：レベリングセンサーを取り付ける

まず、安全のためプリンターの電源をオフにします。センサーは通常プリントヘッド付近に取り付けます。付属のネジやクリップを使用して固定し、配線をプリンターの基板に正しく接続します。電源を入れる前に、すべての接続を再確認してください。

ステップ3：センサーを正しい位置に設置する

センサーは正しい位置に取り付ける必要があります。プリントヘッドが動く際に他の部品にぶつからず、プリントベッドのすべての範囲を測定できる場所が理想です。調整可能なセンサーであれば、ノズルがベッドに触れる直前に反応するように設定してください。

ステップ4：プリンターのソフトウェアを更新する

オートベッドレベリングに対応した最新のファームウェアをダウンロードして、プリンターにインストールします。プリンター本体または接続されたPCから設定画面を開き、オートベッドレベリング機能を有効にします。ノズルに対するセンサーの位置情報（オフセット）を入力し、変更を保存してプリンターを再起動します。

これらの手順を完了すれば、オートベッドレベリングが利用可能になります。テストプリントを行って、正常に動作するか確認してください。問題がある場合は、接続や設定を再確認するか、3Dプリンティングのフォーラムで質問してみてください。

オートベッドレベリングの改善とトラブルシューティング方法

初期キャリブレーション

オートベッドレベリングシステムを設置したら、まずキャリブレーションを行いましょう。最初に手動で大まかにベッドを水平に調整し、その後オートベッドレベリングシーケンスを実行します。ほとんどのプリンターにはメニュー内にこの機能があります。

シーケンス完了後、結果を確認します。多くのプリンターでは、ベッドの高さを示すグリッドやメッシュが表示されます。極端な高低差がある場合は、ベッドやセンサーに問題がある可能性があります。

テストと最適化

システムのテストには、プリントベッド全体をカバーする大きくて平らなオブジェクトを印刷します。キャリブレーションパターンや薄いスクエアが効果的です。印刷中は第一層の状態を注意深く観察してください。

以下のポイントを確認しましょう：

問題が見られる場合は、Zオフセットの調整が必要かもしれません。Zオフセットとは、センサーが反応する時点でのノズルとベッドの距離です。わずかな調整でも大きな違いが出ます。

よくある問題の対処法

完璧なオートベッドレベリングを実現するには、試行錯誤と根気が必要です。少しずつ調整して何度もテストすることを恐れないでください。経験を積めば、常に安定したプリント結果を得られるようになります。

オートベッドレベリングで3Dプリントの品質を向上させよう

オートベッドレベリングは、3Dプリントをより簡単で信頼性の高いものにしてくれます。初心者にも上級者にも共通する多くの問題を解決できるため、より高品質なプリントが実現できます。導入には少し手間がかかりますが、それに見合う価値があります。オートベッドレベリングを使えば、失敗プリントが減り、より多くの時間を創造に使えるようになります。プリント品質を向上させたいなら、ぜひ導入してみてください。

よくある質問（FAQ）

毎回プリント前にベッドをレベリングする必要がありますか？

オートベッドレベリングがあれば、毎回手動でレベリングする必要はありません。正しくセットアップされていれば、ベッドの不均一さを自動で補正してくれるため、手間が省けます。ただし、定期的にシステムのキャリブレーションを確認することはおすすめです。

3Dプリンターのベッドはどうやってレベリングするの？

ベッドのレベリングには「手動」と「自動」の2つの方法があります。

手動レベリングでは、ネジやノブでベッドの四隅を調整します。プリントヘッドを複数箇所に移動させ、紙を使ってノズルとの隙間を確認します。時間と注意が必要です。

オートベッドレベリングは、より簡単です。プリントヘッドの近くに専用センサーを設置し、プリンターのメニューからレベリングシーケンスを実行します。プリンターが自動で複数箇所を測定し、そのデータを元にソフトウェアがベッドの地図を作成して補正します。手動よりも正確で効率的です。

オートベッドレベリングはどれくらい重要？

オートベッドレベリングは、高品質で安定した3Dプリントにおいて非常に重要です。ノズルとベッドの距離を常に適切に保つことで、第一層の定着を改善し、失敗の少ないプリントが可能になります。

手動調整の手間も減り、ベッドのわずかな歪みにも対応できます。初心者には簡単に、経験者にはストレスの少ないプリントを実現できるため、多くのユーザーにとって必須機能といえるでしょう。
