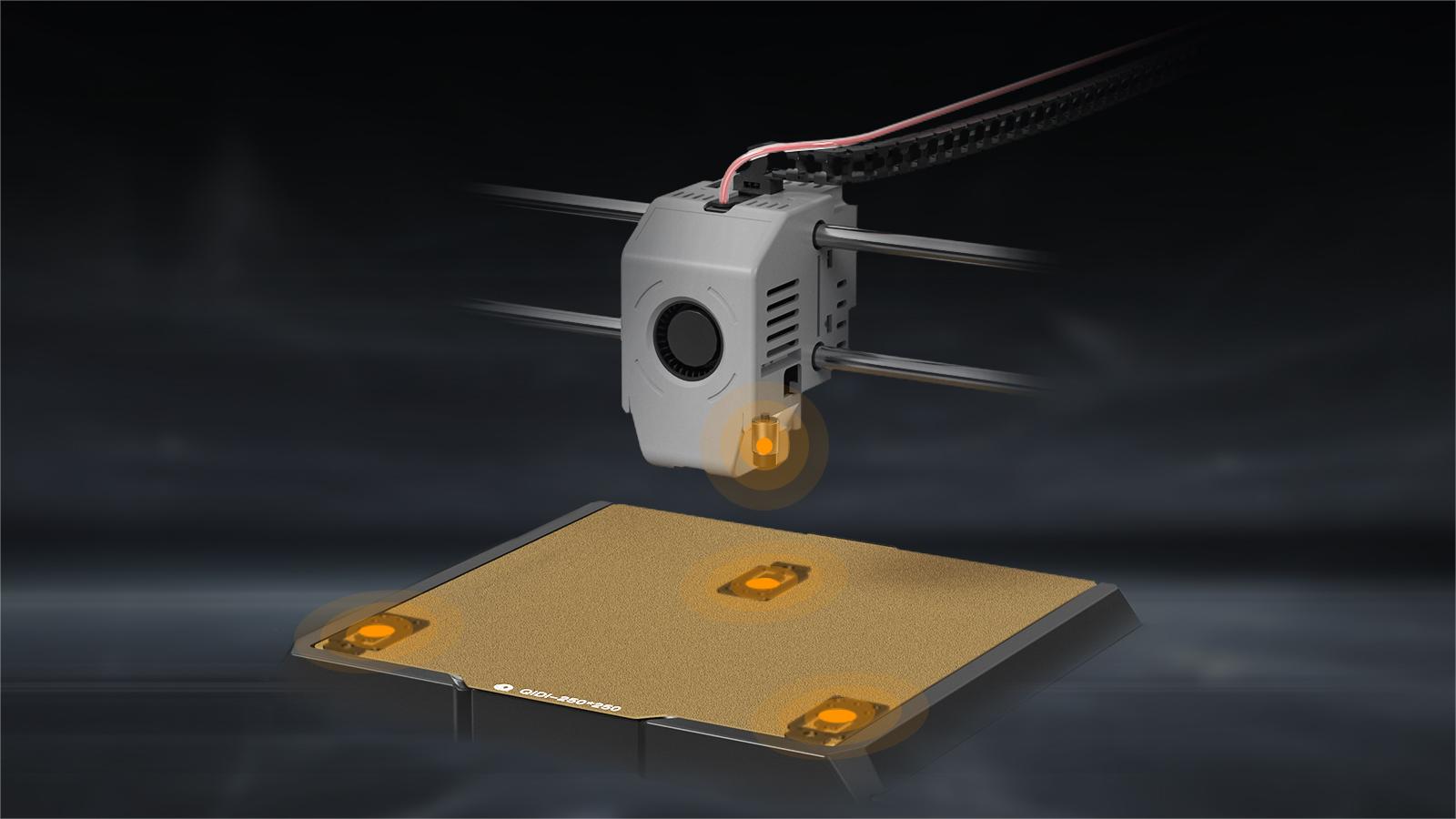

3Dプリンターベッドのレベリング方法

by Waylinl

％b％d、％y

Share this post

ベッドは、3Dプリントが層ごとに積み重ねられる平らな面です。水平でない場合、プリントが不均一になったり、反ったり、完全に台無しになったりする可能性があります。そのため、このブログ記事では、ベッドレベリングがなぜそれほど重要なのか、ベッドの調整が必要な時期をどのように見極めるか、そしてベッドを適切に水平にするための確実なガイドを紹介します。

プリントベッドは3Dプリントにおいてどのような役割を果たすのか？

プリントベッドは、ビルドプレートとも呼ばれ、3Dプリントプロセスにおいて重要なコンポーネントです。3Dプリントオブジェクトが層ごとに構築される平らな表面です。プリントベッドは、オブジェクトが構築される間、しっかりと接着するための安定した基盤を提供します。

水平なプリントベッドは、プリントの最初の層が表面全体に均等に堆積されることを保証します。この最初の層は、オブジェクトの残りの部分のベースとして機能するため、非常に重要です。プリントベッドが水平でない場合、最初の層が適切に接着せず、反り、ずれ、またはプリントプロセス中のビルドプレートからの剥離など、さまざまな問題が発生する可能性があります。

不均一なプリントベッドは、オブジェクトの層の厚さにムラを生じさせ、全体的な品質と構造的完全性に影響を与えます。プリントベッドが水平であることを確認することで、オブジェクトが構築されるための安定した信頼性の高い表面を作り出し、最終的に成功した高品質な3Dプリント体験につながります。

3Dプリンターベッドのレベリングが必要な時期の見分け方

では、「3Dプリンターベッドをいつ水平にする必要があるか、どうやってわかるのか？」と疑問に思うかもしれません。心配しないでください。見極めるための明確なサインがいくつかあります：

ステップ1. ファーストレイヤーが不均一に見える

プリントを開始するとき、最初の層をよく観察してください。一部が他よりも厚かったり薄かったりする場合、または層が不均一に敷かれているように見える場合、それはベッドのレベリングが必要な明確なサインです。最初の層はベッド全体で滑らかで均一であるべきです。

ステップ2. プリントが接着しない

ベッドのレベリングが必要なもう一つのサインは、プリントがベッドに貼り付かない場合です。フィラメントがベッドにしっかりとグリップしないと、プリントが構築中に浮き上がったり反ったりし始めることがあります。これは、レベリングツールを取り出してベッドをきれいに平らにする時期が来たという確かなサインです。

ステップ3. 層の高さが不均一

ベッドが水平でない場合、プリントの層の高さがすべて同じではないことに気付くかもしれません。薄すぎるほど押しつぶされているものもあれば、厚すぎるものもあります。これはプリント全体の外観と品質を損ない、オブジェクトの寸法の精度にも影響を与える可能性があります。この問題に気付いたら、間違いなくベッドレベリングの時間です。

3Dプリンターベッドレベリングに必要なツール

3Dプリンターベッドのレベリングを始める前に、以下のツールが準備できていることを確認してください：

必須アイテム

まず、薄い紙が必要です。付箋や標準的なプリンター用紙でも構いません。これが、ノズルとベッドの間の距離を適切に調整するための信頼できるツールとなります。

次に、ドライバーや六角レンチを用意してください。これらは、3Dプリンターベッドのレベリングノブやネジを回すために使用します。お使いのプリンターモデルに適したサイズであることを再確認してください。

あると便利なアイテム

必須ではありませんが、手袋はベッドレベリング中に非常に便利です。高温のベッドから手を保護し、ビルドプレートに皮脂が付着するのを防ぎます。皮脂はプリントの接着を困難にする可能性があります。

もう一つあると便利なのは、清掃用具です。イソプロピルアルコール（消毒用アルコール）と清潔な糸くずの出ない布を使って、レベリングを始める前にノズルとプリントベッドを簡単に清掃できます。この追加の手順により、最良の結果を得ることができます。

3Dプリンターレベリングプロセスの準備

高品質なプリントを実現するには、3Dプリンターベッドのレベリングが重要です。しかし、始める前に、いくつかの準備手順を踏むことが不可欠です：

ノズルとプリントベッドの清掃：消毒用アルコールと清潔な布を使って、ノズルとビルドプレートから汚れ、ほこり、フィラメントの残りかすを拭き取ります。これにより、プリント用の滑らかな表面が確保されます。
ベッドを加熱する：3Dプリンターの電源を入れ、ベッド温度を通常プリントに使用する温度と同じに設定します。これにより、加熱によるベッドの膨張が考慮され、レベリングプロセスに影響を与えるのを防ぎます。
プリントヘッドを移動し、モーターを無効にする：3Dプリンターのコントロールパネルで「オートホーム」オプションを選択します。これにより、プリントヘッドが開始位置に移動します。次に、ステッピングモーターを無効にします。これにより、モーターの抵抗なしにプリントヘッドを手動で移動させることができます。

これらの準備手順が完了したら、3Dプリンターベッドを適切にレベリングする準備が整います。

手動ベッドレベリングのステップバイステップ

プリンターの準備が整ったので、ベッドを手動でレベリングする実際のプロセスを見ていきましょう：

1. ノズルの位置決め

3Dプリンターのコントロールノブまたはメニューを使用して、プリントヘッドをビルドプレートのいずれかのコーナーに移動させます。ノズルはベッド表面から約1〜2mm（ペニー硬貨の厚さ程度）上にあるべきです。

2. 最初のコーナーの調整

標準的なプリンター用紙または付箋を取り、ノズルとベッド表面の間に滑り込ませます。そのコーナーのレベリングノブまたはネジを上下にゆっくり調整し、紙を前後に動かそうとしたときにわずかな抵抗を感じるまで調整します。ノズルは紙をかろうじてつかむ程度が適切です。

3. 残りのコーナーの確認

次に、プリントヘッドをベッドの残りの各コーナーに移動させます。各コーナーで、紙を下に滑り込ませ、そのコーナーのレベリングノブを同じように紙にわずかな抵抗があるまで調整します。

4. 中央の確認

コーナーが設定されたら、ノズルをベッドの中央に導き、再び紙を挿入します。抵抗がコーナーよりもきつく感じたり緩く感じたりする場合は、中央が合うまで最も近いコーナーノブを微調整します。

5. 繰り返しと微調整

各コーナーと中央の位置を再確認します。ベッド表面全体で紙が同じ抵抗で滑るように、必要な微調整を行います。

6. テストプリントの実行

ベッドが均等にレベリングされたと確信できたら、基本的な形状やパターンの小さなテストプリントを実行します。これにより、レベリング調整が成功したかどうかを確認できます。

このプロセスには時間をかけてください。均等にレベリングされたベッドは、毎回スムーズで高品質な3Dプリントの土台となります。

自動ベッドレベリングの利便性

QIDI Techのモデルを含む最新の3Dプリンターの多くには、自動ベッドレベリング（ABL）と呼ばれる便利な機能が搭載されています。この技術は、ベッドを完璧に水平にするための手作業の多くを省いてくれます。

仕組み

各コーナーでノブを調整する代わりに、ABLはセンサーを使用してベッド表面のトポロジーをマッピングします。センサーは多数のポイントをプローブし、高低差を考慮したデジタルメッシュモデルを作成します。このメッシュデータは、プリント中にZ軸の動きを微調整して、水平でないベッドを補正するために使用されます。

主な利点は、ビルドプレート全体でより一貫したファーストレイヤーの接着が得られ、成功率が高まり、全体的なプリント品質が向上することです。

完全に無視しない

自動ベッドレベリングは非常に便利ですが、設定して終わりというソリューションではありません。センサーは時間の経過とともに、ゴミの蓄積や機械的なずれなどの問題により不正確になることがあります。

ABLシステム搭載のプリンターでも、定期的に手動でベッドレベリングチェックを行うことをお勧めします。これにより、自動化システムが正しく機能していることを確認し、問題が発生した場合に物理的なノブを調整できます。

水平なベッドを維持するための推奨事項

ベッドを適切にレベリングした後でも、その理想的な状態を維持するために留意すべき点がいくつかあります：

定期的なチェックが鍵

少なくとも週に一度、または長時間のプリントジョブの前には必ずベッドのレベルをチェックする習慣をつけましょう。プリントに不均一な層や接着不良の兆候が見られ始めたら、それは再レベリングが必要な確かなサインです。気付かないうちに徐々にずれが生じることがあります。

安定した環境の構築

風の流れ、振動、温度変動はすべて、時間の経過とともにベッドの微妙な反りに寄与する可能性があります。プリンターを、通気口、窓、直接当たるヒーター/エアコン、または振動を引き起こす可能性のある人の出入りが多い場所のない部屋に設置することで、これらの変数を最小限に抑えてください。

プリント取り外し時の注意

完成したオブジェクトをビルドプレートからこじって取り外す際は、非常にゆっくりと優しく行ってください。表面をねじったり、曲げたりしすぎないように注意してください。ベッドを傷つけないようにパテナイフなどのツールを使用してください。取り外しのプロセスで注意深く行わないと、ベッドのレベルが狂うことがあります。

移動後の再確認

3Dプリンターを別の場所に移動する必要がある場合は、部屋の中を移動するだけでも、新しい場所に設置したらベッドを再レベリングする計画を立ててください。輸送中の振動や揺れは、ベッドの正確な位置合わせを簡単に狂わせる可能性があります。

ベッド表面の定期的な点検

数ヶ月ごとに、プリント表面に損傷、反り、コーティング/接着剤の問題がないか詳しく点検してください。損傷したベッドは決して水平を保つことはできません。必要に応じて表面を交換または修理してください。

高度なヒントとコツ

ベッドレベリングの経験を積むにつれて、プリント品質をさらに向上させるための高度なテクニックを探求したくなるかもしれません：

Z軸高さの微調整

ベッドが完全に水平であっても、ノズルとビルドプレート間の正確な高さを微調整する必要がある場合があります。このわずかな隙間を適切に設定することで、フィラメントが最初の層に理想的な厚さでベッドに押し付けられることが保証されます。

多くのプリンターには「ベビーステッピング」または「Zオフセット」設定があり、Z軸を微細な単位で上下に調整できます。また、スライサーソフトウェアを使用して、初期層の高さをミクロンレベルで微調整することもできます。

難しいレベリング問題への対処

何をしてもベッドが水平にならない場合は、一歩下がって以下の点を体系的に確認してください：

ビルドプレートに反りや損傷がないか点検する
表面が清潔で、コーティングが適切に接着されていることを確認する
プリンターのメカニズムに固着、緩み、位置ずれがないか確認する

忍耐強くトラブルシューティングすれば、すべての問題には解決策があります。

3Dプリンターベッドレベリングという重要な技術を習得する

完璧に水平なビルドプレートを実現することは、3Dプリントに真剣に取り組むすべての人にとって不可欠なスキルです。このガイドでは、ベッドレベリングが重要な理由、調整が必要な時期の見分け方、手動および自動レベリングプロセスの両方のステップバイステップの手順を説明しました。これらの方法を実践して練習すれば、毎回完璧なファーストレイヤーと最適なプリント品質を実現できます。ベッドレベリングの専門知識を磨き続ける際には、3Dプリントコミュニティの膨大な知識に頼ることを恐れないでください。ハッピープリンティング！
