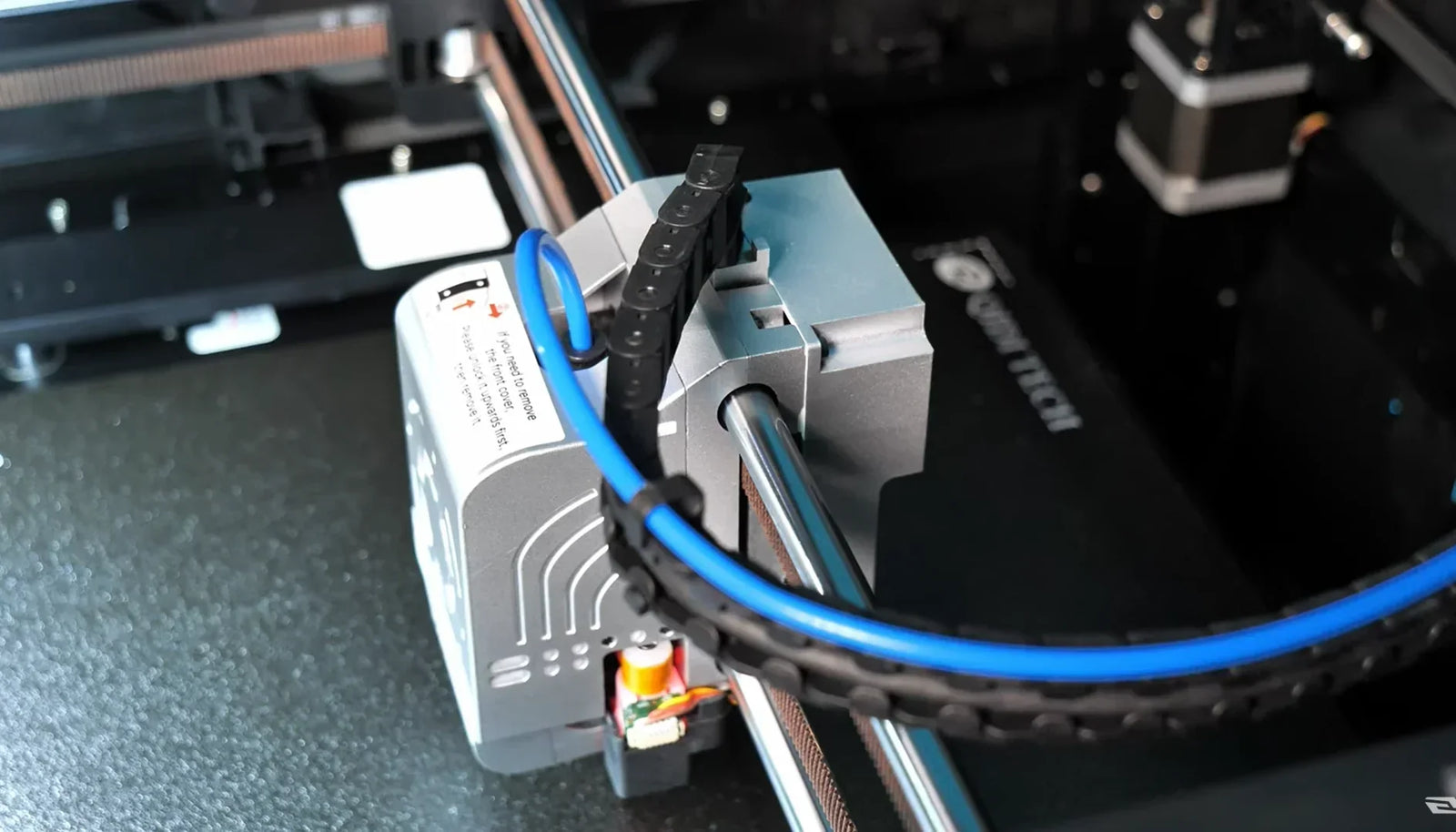

印刷中に3Dプリンターが押出を停止する問題の修正方法

3Dプリンターを使用している人なら誰でも共通の問題です：プリントを開始しても、ある時点でエクストルーダーがフィラメントの供給を単に停止してしまいます。この問題は材料を無駄にし、未完成のパーツを残しますが、原因はフィラメントスプールの単純な引っ掛かりからスライサーソフトウェアの特定の設定まで多岐にわたります。これを解決する最も効果的な方法は、考えられる原因を最も簡単なものから最も複雑なものへと論理的に調べていくことです。このガイドでは、問題を正しく診断し、プリンターを再び確実に動作させるための段階的なプロセスを提供します。

ステップ1 – まずフィラメントを確認する

トラブルシューティングは常にフィラメント自体から始めてください。材料供給の問題は押出し不良の頻繁な原因であり、通常は修正が最も簡単です。

フィラメントは絡まっているか、空ですか？

まず、スプールが空でないか確認してください。空でない場合は、絡まりや結び目がないか調べてください。絡まりは通常、フィラメントの端がスプール上の別のコイルの下に滑り込み、供給を妨げる結び目を形成するときに発生します。また、スプールがホルダー上で自由に回転し、引っ掛かっていないことを確認する必要があります。

フィラメントは折れているか、脆くなっていませんか？

フィラメントは時間の経過とともに湿気を吸収し、脆くなり、印刷中に割れることがあります。これはPLAのようなフィラメントで典型的です。エクストルーダーとスプールの間のフィラメントの破片を確認してください。フィラメントの一部を曲げてテストします。曲がらずに折れる場合は、フィラメントが劣化しています。これは、スプールを乾燥剤とともに気密容器に保管することで防ぐことができます。すでに脆くなったフィラメントは、フィラメントドライヤーを使用して復活させることができます。

ステップ2 – エクストルーダー機構を調べる

エクストルーダーはフィラメント供給システムの主力です。エクストルーダーはフィラメントを掴んでホットエンドに送り込むものです。この機構が故障すると、押出しが停止します。

駆動ギアが滑っているか、詰まっていませんか？

駆動ギアはフィラメントを前方に駆動する小さな歯付きホイールです。ギアが滑ると、カチカチという音が聞こえたり、プラスチックの削りくずの山に気づいたりするかもしれません。これは、ギアがフィラメントを駆動するのではなく、削っている兆候です。

これを修理するには、エクストルーダーアセンブリを開け、ギアに焼き付いたプラスチックの残留物がないか検査します。硬い小さなブラシ（真鍮ブラシなど）と圧縮空気を使用して歯をきれいにします。エクストルーダーを開けている間に、ギアがフィラメント経路に適切に位置合わせされていることを確認してください。テンションアームも検査します；緩すぎるとフィラメントに係合せず、きつすぎるとフィラメントを押しつぶします。

フィラメントは適切に装填されていますか？

エクストルーダーの供給経路をテストするのは簡単です。まずフィラメントを完全に取り外します。フィラメントの端を45度の角度で切断し、鋭い先端を作ります。フィラメントを手動でエクストルーダーに戻し、ホットエンドに向けて案内する際の抵抗に注意してください。フィラメントは簡単に通過するはずです。引っ掛かったり、固まったりしていることに気づいた場合は、内部の位置ずれや閉塞があります。

ステップ3 – ノズルとホットエンドを検査する

フィラメントとエクストルーダーが正しく動作している場合、問題はおそらくホットエンドにあり、フィラメントが溶ける場所です。ノズルの閉塞は押出しが停止する非常に一般的な理由です。

ノズルは詰まっていますか？

ノズルは部分的に詰まって弱い押出しを引き起こすことも、完全に詰まって完全に停止することもあります。完全な詰まりは、しばしばプリントの突然の失敗を引き起こします。それを除去する最も効果的な方法は、「コールドプル」です：

• ノズルを使用しているフィラメントの通常の印刷温度に加熱します。
• 明るい色のフィラメントまたはクリーニングフィラメントを流れ出るまで手動で押し込みます。
• 温度を大幅に下げます（例えば、PLAの場合は90°Cまで）。
• 冷めたら、フィラメントをしっかりと素早くホットエンドから引き戻します。

フィラメントの先端はノズルの内部形状になっており、破片が埋め込まれているはずです。引き出したフィラメントがきれいになるまでこのプロセスを繰り返します。

ノズルは十分に熱くなっていますか？

ノズルが適切な温度でないとフィラメントは押し出されません。プリンターのディスプレイを確認し、「目標」温度と「実際」の温度を比較してください。実際の温度がはるかに低いか、変動する場合、加熱素子または温度センサー（サーミスタ）に問題がある可能性があります。

ほとんどの3Dプリンターには、熱暴走保護と呼ばれる安全機能があります。温度が予想通りに上昇しない場合、ヒーターをシャットダウンします。この機能は火災を防ぎますが、プリントも停止させます。画面上のエラーメッセージは、この安全機能が作動した明確な兆候です。

ステップ4 – 温度とリトラクション設定を確認する

問題はハードウェアではなく、スライサー設定にある可能性があります。誤った温度またはリトラクション設定は、完全に機能しているマシンでも印刷中に詰まりを引き起こす可能性があります。

印刷温度が低すぎませんか？

すべてのフィラメントには推奨印刷温度があり、スプールまたはメーカーのウェブサイトで確認できます。温度が低すぎると、フィラメントはホットエンドで適切に溶けません。これにより、エクストルーダーが押し通せない閉塞が発生する可能性があります。スライサー設定が使用しているフィラメントと一致していることを常に再確認してください。「温度タワー」を印刷して、特定のスプールに最適な温度を見つけることができます。

リトラクション設定が強すぎませんか？

リトラクションは、ノズルがオープンスペースを移動する際の「ストリング」を防ぐためにフィラメントをわずかに後方に引き戻す設定です。しかし、リトラクション距離が長すぎたり、速度が速すぎたりすると、溶融プラスチックをホットエンドの冷たい部分に引き上げる可能性があります。その後、プラスチックは固化して詰まりを作ります。この問題はしばしば「ヒートクリープ」と呼ばれます。これが原因と思われる場合は、スライサー設定でリトラクション距離と速度を減らしてみてください。

ステップ5 – 動作と供給経路の問題を診断する

フィラメントがエクストルーダーからノズルに至る経路はスムーズでなければなりません。この供給経路の摩擦や閉塞は材料の流れを止める可能性があります。

PTFEチューブとボーデン経路は明確ですか？

プリンターにボーデンセットアップがある場合、長いPTFEチューブがフィラメントをホットエンドに導きます。このチューブは明確でなければなりません。両端から外し、閉塞、キンク、または摩擦を増加させる可能性のある急な曲がりがないか検査します。時間の経過とともに、ホットエンド内にあるチューブの端は熱で劣化し、変形して詰まりを引き起こす可能性があります。チューブの端が暗く、焦げているか、狭くなっているように見える場合は、損傷した部分を切り落とすか、チューブ全体を交換してください。

ステッピングモーターまたは軸の問題はありますか？

ステッピングモーターがエクストルーダーを駆動します。このモーターからのカチカチ音や擦れる音に注意してください。これは「ステップをスキップ」してフィラメントを押し込めていない可能性が高いです。これは物理的な閉塞（詰まりなど）または電気的な問題によって引き起こされる可能性があります。モーターのケーブルがモーターとメインボードの両方に確実に接続されていることを確認してください。場合によっては、メインボード上のモーターを制御するコンポーネント（ステッピングドライバー）が過熱し、一時的にシャットダウンすることがあります。

ステップ6 – スライサーとGコードを再確認する

場合によっては、プリンターハードウェアは正常でも、問題はGコードファイルにあります。このファイルにはスライサーソフトウェアからの指示が含まれています。このファイルのエラーは予期せぬ押出し停止を引き起こす可能性があります。

Gコードに押出しコマンドが欠落していませんか？

スライサーの「プレビュー」モードを使用して、プリントをレイヤーごとに検査してください。押出しラインが突然消える領域がないか探します。これは3Dモデル自体の問題またはスライサーバグを示しています。この問題が見つかった場合、最も簡単な解決策はモデルを再度スライスすることです。問題が続く場合は、別のスライサープログラムを使用してGコードが正しく生成されるかどうかを確認してみてください。

レイヤー高さまたはライン幅が誤って設定されていませんか？

誤った詳細設定は、徐々に悪化し最終的に完全に停止するまでアンダーエクストルージョンを引き起こす可能性があります。例えば、フローレート（しばしば押出し倍率と呼ばれます）も調整せずに非常に低いレイヤー高さを設定すると、詰まりにつながる可能性があります。ハードウェアに対して設定が妥当であることを確認してください。目安として、ライン幅をノズル直径の100〜120％に設定し、フローレートがフィラメントに対して適切にキャリブレーションされていることを確認してください。

ステップ7 – ファームウェアと電子機器を調べる

一般的な機械的およびソフトウェアの問題をすべて確認した場合、根本的な原因はプリンターの電子機器またはファームウェアにある可能性があります。これらの問題はあまり一般的ではなく、診断がより複雑になる可能性があります。

温度センサーまたはヒーターに欠陥がありますか？

ホットエンドの温度は、サーミスタ（センサー）とヒーターカートリッジ（ヒーター）という2つの主要部品によって制御されています。

• 欠陥のあるサーミスタは、誤った温度測定値をメインボードに送信します。プリンターのディスプレイで温度を確認してください。数値が不規則に変動したり、ありえない値（0°Cや-15°Cなど）を示したりする場合、サーミスタまたはその配線が損傷しており、交換が必要です。
• 欠陥のあるヒーターカートリッジまたは緩い接続は、ノズルが目標温度に達したり維持したりするのを妨げる可能性があります。

メインボードが過熱したり、誤動作したりしていませんか？

メインボードはプリンターの頭脳です。問題があると、あらゆる種類のエラーを引き起こす可能性があります。

• 過熱：メインボードを冷却するファンが回転しており、電子機器ケースに適切な換気があることを確認してください。ボードまたはそのモータードライバーが熱くなりすぎると、誤動作してエクストルーダーモーターを停止させる可能性があります。
• ファームウェアのバグ：プリンターメーカーのウェブサイトでファームウェアアップデートを確認してください。メーカーは、まれに押出し不良の原因となる可能性のあるバグを修正するために新しいファームウェアをリリースすることがあります。

これらの電子部品の修理には、より高度な技術スキルと注意が必要です。配線を扱う前には必ずプリンターの電源を切り、プラグを抜き、不安な場合はメーカーのサポートに連絡してください。

体系的な修理プロセスを採用しよう！

印刷中の押出し不良に直面することは困難に感じられるかもしれませんが、構造化された診断プロセスは問題を謎から管理可能なチェックリストに変えます。フィラメントからファームウェアまで系統的に作業することで、失敗の原因となっている変数を特定できます。修正を試みた後は、長時間のプリントに着手する前に、小さなクイックテストプリントを実行して問題が解決されたかどうかを確認してください。繰り返し発生する問題とその解決策の簡単なログを保持することで、時間の経過とともにより効果的で知識豊富なプリンターオペレーターになることができます。
