3Dプリンターの押出不足修正ガイド

あなたはプリントが終わるのを何時間も待って、ビルドプレートから取り外して失望を見つけました。これは3Dプリンティングで最も一般的で苛立たしい問題の一つです：モデルが弱く、隙間だらけで、粗くて糸状のテクスチャです。この問題には名前があります：アンダーエクストルージョンです。

ありがたいことに、それはほとんどの場合修正可能です。アンダーエクストルージョンにはいくつかの考えられる原因がありますが、論理的で段階的なアプローチで診断して解決できます。このガイドはそのプロセスを説明します。簡単なソフトウェアチェックから必須のハードウェアメンテナンスまで、3Dプリンターを再び完璧に動作させるための手順を説明します。

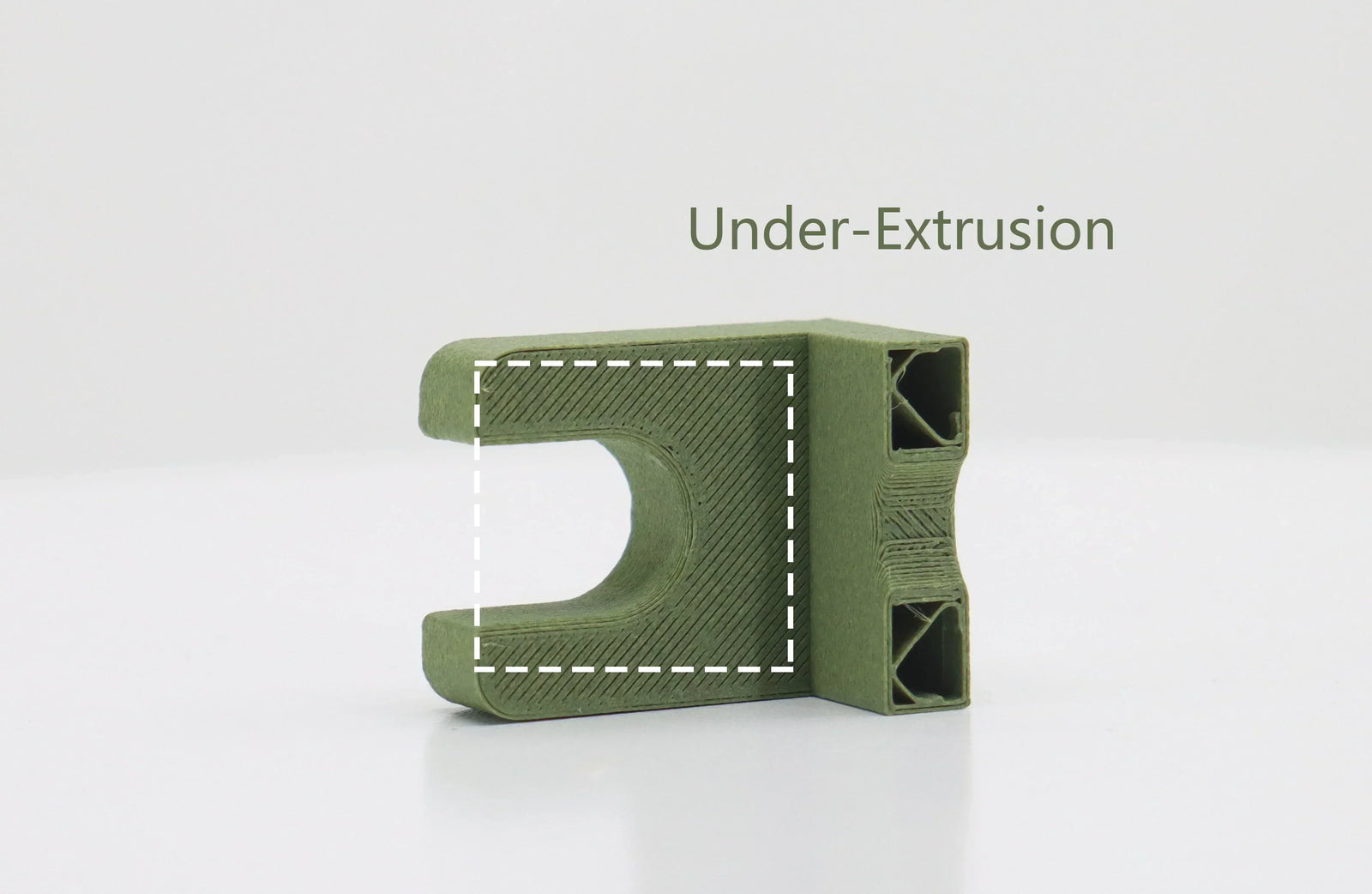

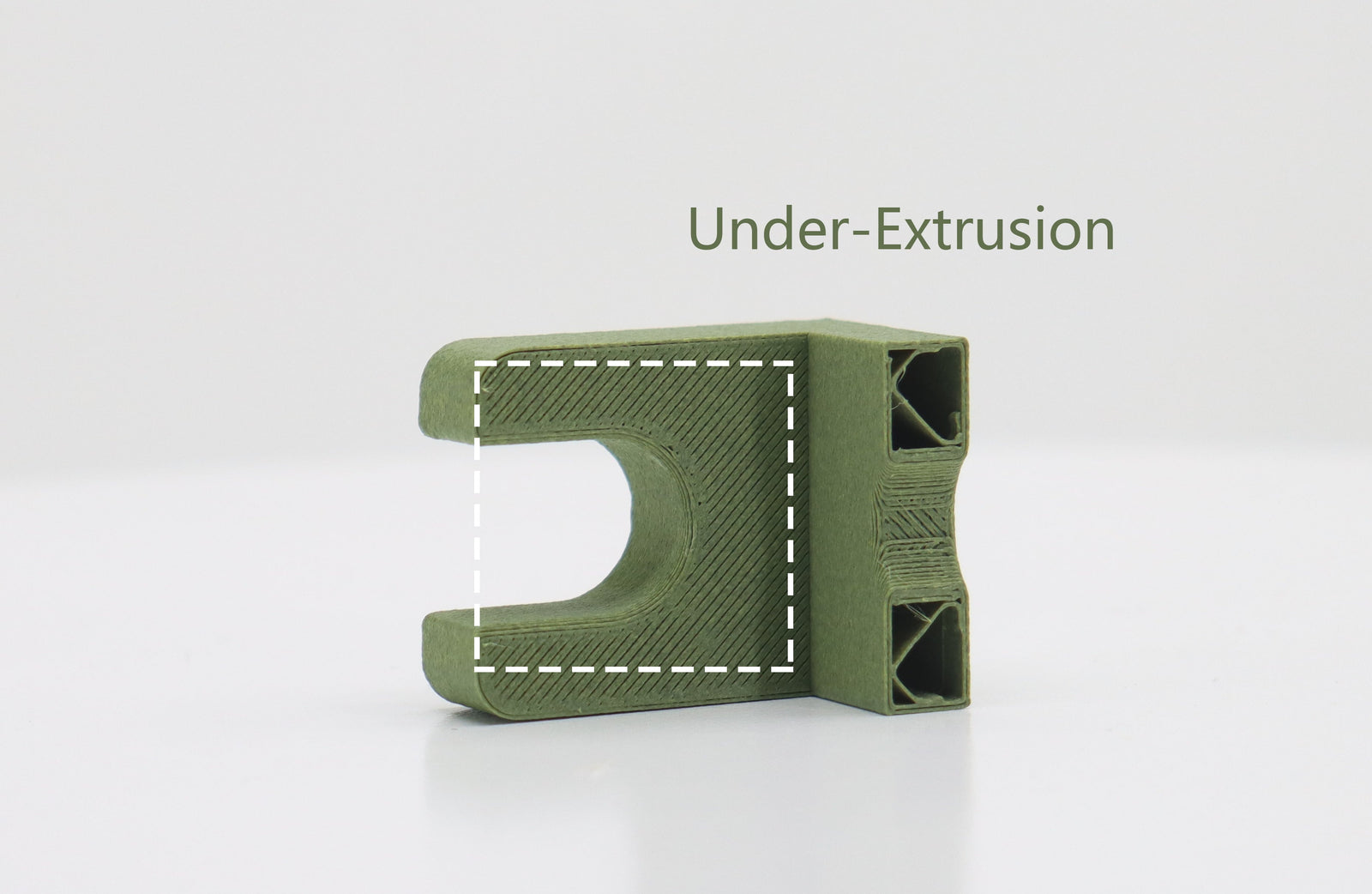

3Dプリンティングにおけるアンダーエクストルージョンとは何か、そしてその見分け方

簡単に言えば、アンダーエクストルージョンは、3Dプリンターがジョブに必要な量のフィラメントを押し出せないときに発生します。プリンターは正しい経路に沿って移動していますが、十分な材料を置いていないため、不足気味に見えるプリントになります。これはモデルの外観を損ない、さらに重要なことに、その構造的強度を損ないます。

以下は、アンダーエクストルージョンが発生している3Dプリンターの典型的な兆候です：

• 層間の隙間。
• 層全体が完全に欠落している。
• 非常に薄く、かすかな、または不完全なインフィル構造。
• 粗く、穴だらけの、またはピットのある表面テクスチャ。
• 著しく脆くて弱いと感じられるプリント。

ここから始めよう：スライサー設定がアンダーエクストルージョンを引き起こしているか？

工具を手に取る前に、常にスライサー設定を確認してください。修正が迅速で簡単であり、多くの場合問題全体を解決するため、ここから始めるのが最適です。スライシングソフトウェアの誤った設定は、3Dプリンティング問題の頻繁な原因です。

3Dプリンターのハードウェアが問題か？

スライサー設定が正しいことを確認しても問題が解決しない場合、次のステップは3Dプリンターの物理的なハードウェアを検査することです。これらの機械的問題は、押出し不良の非常に一般的な原因です。

ノズル詰まりの確認

• 確認すべき点：完全な詰まりよりも部分的な詰まりの方が一般的です。3Dプリンターフィラメントがノズルから出るときに片側にカールしている、またはフィラメントを手動で押し込むときに余分な抵抗を感じる場合があります。
• 解決策：「コールドプル」を実行します。ノズルを加熱し、フィラメントを手動で少し押し出し、半分くらい冷ましてから、しっかりと引き戻します。これで多くの場合、破片も一緒に引き出されます。

エクストルーダーアセンブリの点検

• 確認すべき点：ホブドギア（歯のある方）がプラスチックの粉塵で詰まり、滑りを引き起こす可能性があります。テンションアームが緩すぎたり、きつすぎたりする場合もあります。
• 解決策：小型の真鍮ブラシを使用して、ギアの歯から破片を清掃します。テンションネジを調整して、ギアがフィラメントをしっかりと、しかし押しつぶさない程度にグリップするようにします。

フィラメント経路の検査

• 確認すべき点：スプールの絡まり、または（お持ちの場合）ボーデンチューブが急激に曲がっていたり、ねじれたり、内部に目に見える摩耗がある場合。
• 解決策：スプールが自由に回転できることを確認してください。ボーデンシステムを使用している場合は、きつい曲がりがないか確認して取り除いてください。PTFEチューブが摩耗しているように見える場合は、交換を検討してください。

フィラメントが3Dプリンティング問題の隠れた原因である可能性は？

ソフトウェアとハードウェアのチェックが完了した場合、フィラメント自体が問題の根源である可能性があります。低品質または適切に保管されていないフィラメントは、多くの3Dプリンティング問題の隠れた原因となる可能性があります。

問題：直径の不均一

• 症状：押出しが不均一に見え、一部は他よりも良く見える。
• 解決策：デジタルノギスを使用して、フィラメントの長さに沿った数箇所で測定します。直径がメーカーが公表する公差（例：±0.03mm）を超えて変動する場合、そのフィラメントは低品質であり、交換する必要があります。

問題：湿ったフィラメント

• 症状：印刷中にノズルからはっきりとしたパチパチ音またはポップ音が聞こえます。プリント表面が粗く、層間接着が不良です。
• 解決策：専用のフィラメントドライヤーを使用して、メーカーの指示に従ってスプールから水分を除去します。フィラメントを乾燥剤とともに気密容器に保管することで、この問題を防ぐことができます。

自信を持って印刷する：アンダーエクストルージョンに関する最終まとめ

アンダーエクストルージョンの解決は困難に感じるかもしれませんが、体系的なアプローチで管理可能になります。最初に最も簡単なもの（スライサー設定）をチェックし、次に物理的コンポーネント（ハードウェアとフィラメント）に進むことで、3Dプリンティングの問題の根本原因を効率的に診断して修正できます。

コンシューマー3Dプリンターを他の精密ツールと同じように考えてください。最適なパフォーマンスを発揮するには、時折のメンテナンスとキャリブレーションが必要です。アンダーエクストルージョンのような問題のトラブルシューティングを学ぶことは、3Dプリンティングの旅の中核的な部分です。それをマスターすれば、毎回一貫して強力で美しいプリントが得られるという報酬を得られます。

アンダーエクストルージョンに関するFAQ

Q1. 高速または強力なリトラクションがアンダーエクストルージョンを引き起こすのはなぜですか？

リトラクションが速すぎたり強すぎたりすると、溶融プラスチックをホットエンドの低温部分に引き戻します。印刷を再開すると、プラスチックがノズル先端に戻るまでに遅延が生じます。これにより小さな隙間や塊が形成され、プリンターがトラベル移動中にアンダーエクストルージョンが発生します。

Q2. スライサーに誤ったノズルサイズを入力することが原因である可能性はありますか？

はい。例えば、0.6mmノズルを挿入したのに、スライサーが0.4mmと想定している場合、ソフトウェアは小さいサイズのフローを計算します。プリンターはより大きなノズルが処理できる量よりも大幅に少ない量を押し出し、非常に脆弱なプリントとわずかな材料の堆積しか得られません。

Q3. 「ヒートクリープ」とは何ですか？また、それはどのようにアンダーエクストルージョンを引き起こしますか？

ヒートクリープは、ホットエンドが十分に冷えておらず、熱がノズルから上方に伝わるときに発生します。フィラメントは誤ったタイミングで柔らかくなりすぎ、膨張してヒートブレークに詰まります。追加の摩擦が蓄積し続け、最終的に詰まりが発生し、フィラメントが完全に止まるまでアンダーエクストルージョンが悪化します。

Q4. プリントは良好に始まるのに、途中で材料が失われるのはなぜですか？

通常、それは時間の経過とともに悪化する問題を示しています。よりきつくなっているフィラメントスプールの絡まりを探してください。1時間の印刷時間後に発生するヒートクリープか、エクストルーダーギアが徐々にプラスチック粉塵で満たされ、フィラメントのグリップを失っている可能性もあります。

Q5. ボーデンプリンターでは、PTFEチューブがアンダーエクストルージョンを引き起こすのはなぜですか？

フィラメントはPTFEチューブ内を前後に移動し、特に継手周辺で、時間の経過とともにチューブに溝を作ります。これにより摩擦が生じ、フィラメントがスムーズに滑るのを妨げます。エクストルーダーモーターが弱すぎてフィラメントを簡単に押し込めず、一貫したアンダーエクストルージョンが発生します。
