FDM 3Dプリントとは？

by Waylinl

％b％d、％y

Share this post

現代の機械工場、メイカースペース、あるいはリビングルームに足を踏み入れると、あの象徴的な光景に出くわす可能性が高いでしょう。それは、3Dプリンターの箱型フレームが、まるで幾何学的な巣を紡ぐロボットスパイダーのように、プラスチック部品を層ごとに着実に製造している姿です。しかし、その一見魔法のようなプロセスは、実は熱溶解積層法（FDM）というごく平凡な名前で呼ばれています。

FDM 3Dプリンティングとは？

FDMは、今日最も一般的に使用されている付加製造技術の形態を指します。 アクセスしやすく信頼性の高い3Dプリンティングプロセスとして、FDMは、溶融した熱可塑性材料を所定の印刷経路に沿って選択的に層ごとに堆積させることでオブジェクトを構築します。

この用語は、動作原理の核心に由来します。フィラメント原料はまず半液体状態に加熱され、次に押し出されて印刷面に堆積され、そこで急速に固化し、既存の層と融合します。微細なプラスチックのビーズが敷き詰められて結合するにつれて、部品は形を成し、印刷プロセスから現れます。

30年以上前に発明された初期のFDM技術は、商用3DプリンティングサービスでABSプラスチックからプロトタイプを製造していました。それ以来、精密なエクストルーダー機構、多様な熱可塑性材料、そして応用範囲の拡大における発展のおかげで、FDMの印刷能力は急速に進歩し、すべてより手頃な設備コストを実現しています。

現在、付加製造における事実上の標準であるFDM 3Dプリンティングは、企業と消費者の両方に多目的なデジタルファブリケーション技術を提供し、3Dモデル設計から物理的オブジェクトへの迅速な移行を可能にしています。世界の生産ラインからデスクトップのホームセットアップに至るまで、FDMの信頼性に対する評価は、この技術が21世紀以降の製造アクセスを再発明するにあたり、その普及を牽引し続けています。

FDM 3Dプリンティングの仕組み

FDM 3Dプリンティングの重要な段階を経て、ファイルから実物の製品への道のりを探ってみましょう。

1. 設計段階

FDM 3Dプリンターが作成するすべてのオブジェクトは、デジタル設計図として始まります。これは一般的にコンピュータ支援設計（CAD）ソフトウェアで作成され、設計が綿密にモデリングされます。完了すると、このデジタルモデルはSTLやOBJなどのファイル形式で保存されます。これらはスライシングソフトウェアが解釈できる形式です。

2. モデルのスライシング

設計フェーズが完了すると、次のステップはスライシングソフトウェアを使用することです。 この強力なツールは、3Dモデルを数百または数千の水平レイヤーに分割します。そして、ソフトウェアはこれらのレイヤーをGコードに変換します。Gコードは、プリンターにオブジェクトを層ごとに再現するために必要な正確な動きを指示する言語です。

3. 印刷の準備

Gコードの指示が準備できたら、プリンターの準備が整います。熱可塑性フィラメントのスプールが装填され、プリンターは材料を溶融するのに適した温度にノズルを予熱します。この準備により、印刷ジョブ中のプラスチックのスムーズな流れが保証されます。

4. 印刷プロセス

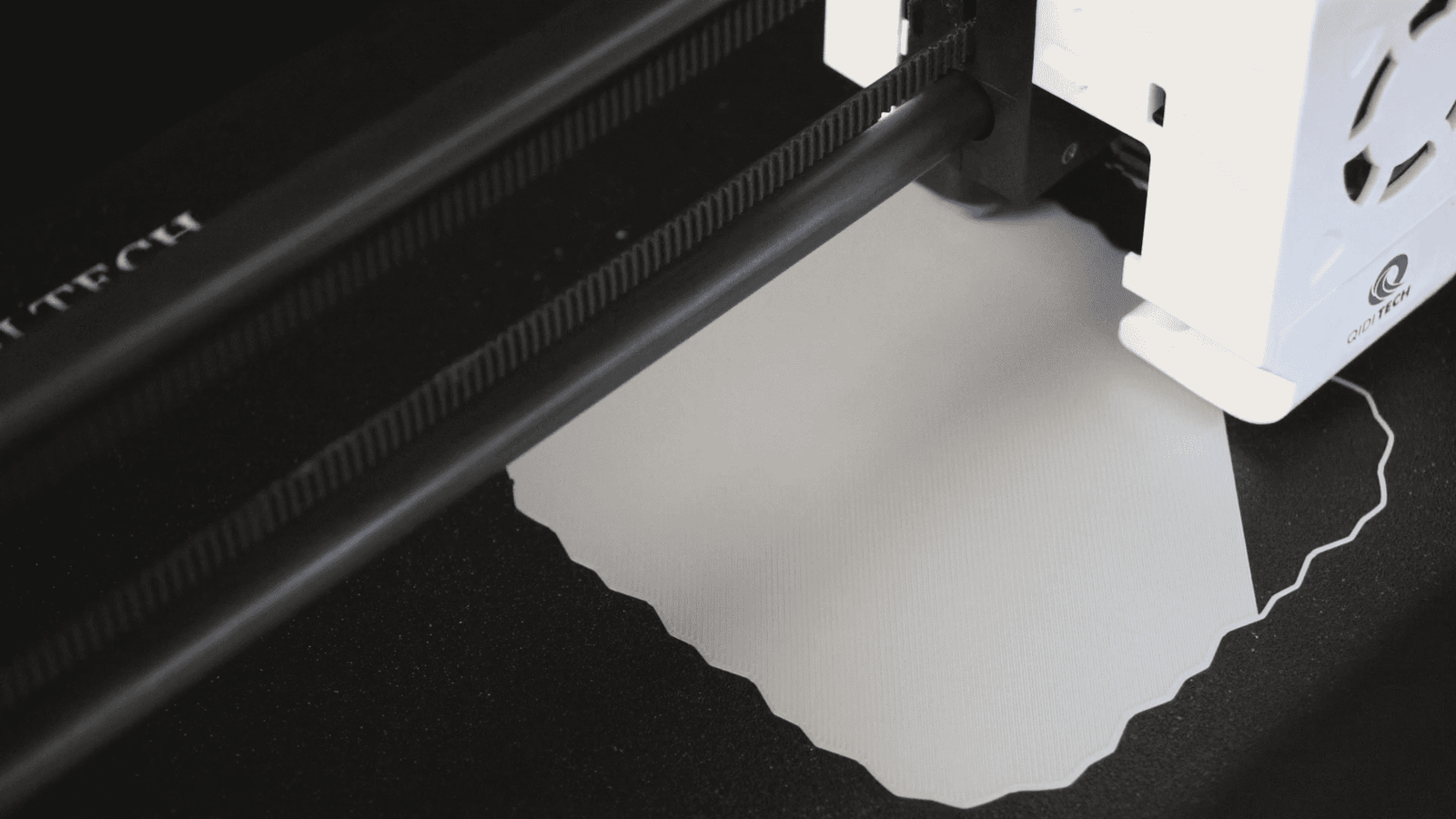

印刷は、ノズルが溶融プラスチックの最初の層をビルドプラットフォーム上に堆積させることから始まります。Gコードによって設定された所定の経路に沿って移動しながら、ノズルは一度に1層ずつ追加することでオブジェクトの形状を作り上げます。その間、ビルドプラットフォームは各層の後に段階的に下降し、新しい材料の追加に対応します。

5. 冷却と固化

加熱されたノズルから押し出された直後、プラスチックは急速に冷却され、出現する部品やビルドプラットフォームとの接触とほぼ同時に固化します。急速な冷却により、各新しい層が前の層としっかりと融合し、発展途上のオブジェクトの完全性と形状が維持されます。

6. サポート構造

複雑なデザインのオブジェクトには、一時的なサポート構造が必要になることがよくあります。これらのサポートは、印刷プロセス中にオーバーハングを支え、複雑な形状を安定させます。これらは簡単に取り外せるように設計されており、後処理で取り除かれ、意図されたデザインだけが残ります。

7. 後処理

最終層が印刷され、完全なオブジェクトが完全に形成された後、必要な後処理が実行されます。これには、前述のサポート構造の除去、表面を研磨して層の目立ちを減らすこと、そして時にはオブジェクトの機能性や美的魅力を高めるための塗装や処理が含まれる場合があります。

これらの段階を踏むことで、FDM 3Dプリンターはデジタルモデルを物理的な3次元オブジェクトに変換します。デザイン、テクノロジー、材料科学のこの魅力的な融合こそが、FDM 3Dプリンティングをラピッドプロトタイピングと製造の分野における基礎として確立しているのです。

FDMプリントの主な特徴

他の製造方法と同様に、FDM 3Dプリンティングにはプロセスに固有のユニークな特性があります。これらのFDMの中核的な特徴を理解することは、設計上の選択を導くのに役立ちます。

異方性強度： 3Dプリントの層状接着パターンは、部品が層間で裂けやすく、層を横切って裂けるよりも層間で分割されることを意味します。配向の最適化が鍵となります。
アライメント精度： 0.1〜0.5％の範囲の製造ばらつきは、慎重にキャリブレーションされれば、高い公差と組み立て適合性を依然として可能にします。精度はすべてのシステムに関係します。
水平解像度： 層の厚さが垂直方向の精度を制限する一方で、XY解像度はエクストルーダーノズルサイズに依存し、堅牢なプリントでは通常0.2〜0.8mmです。

FDMプロセスの特質を深く理解することで、完全な活用が可能になり、クリエイターは課題を機会に変えることができます。

FDMプリンターの主要コンポーネント

FDMプリンティングは、CADソフトウェアからエクスポートされたようなデジタル3Dモデルファイルを、わずか数個のハイテクコンポーネントの協調的な動作を通じて物理的に現実のものにします：

フィラメント： この巻かれたリールは、原料（通常はABSやPLAなどの1.75mmまたは2.85mmの熱可塑性フィラメント）を提供します。
プリントノズル： フィラメントは、材料を溶融するために加熱されたホットエンドノズルに送り込まれます。平均0.4mmのノズル直径が、液体プラスチックの精密なビーズを押し出します。
プリントベッド： 精密な位置決めのもと、ノズルは溶融フィラメントをプリントベッド上に堆積させ、層ごとに形状を構築します。密着性は反りを防ぎます。
ガントリーシステム： モーターは、エクストルーダーノズルをX/Y/Z次元空間で調整し、高精度の印刷経路に沿って導きます。

シーケンス（溶融、堆積、冷却、結合）を繰り返すことで、FDMマシンは2次元層が垂直に積み重なるにつれて、オブジェクト全体を下から上へと構築します。層が完了すると、ビルドプラットフォームが下降し、エクストルーダーノズルが指定された高さに達するまで、直前の層の真上に別の溶融プラスチックトラックを堆積させます。

印刷を開始する前に、デジタルモデルファイルは「スライシング」されて、3D形状を数値的なツールパス（基本的にはGコード命令）に変換する必要があります。パンをスキャンするように、何百もの仮想的な水平断面が印刷層を決定します。

FDM 3Dプリンティング用材料：溶融プラスチックだけではない

FDMプリンティングは、その信頼性と幅広いアプリケーションでの結果により広く使用されていますが、この技術の台頭は、その能力を単なるプロトタイピングをはるかに超えて強化する、広範な機能性材料のパレットにも一部起因しています。

熱可塑性プラスチックの定義： FDMの利点の根底にある印刷可能な材料は、熱可塑性プラスチックとして知られるクラスに属します。これは、熱で溶融するが、冷却されると固体に再結晶するプラスチックです。この可逆的特性により、液化状態での精密な堆積が可能になります。
一般的なフィラメント： ABSおよびPLAフィラメントがフィラメントのリーダーとして支配的であり、次いで真鍮フィル、PETG、および特殊用途向けの柔軟なTPEが続きます。木材やカーボンファイバー混合物などのさらなる複合材料は可能性を広げます。
特殊および機能性フィラメント： 導電性フィラメントは、印刷されたオブジェクトを電源や信号に直接接続する回路を埋め込みます。一方、溶解性サポートフィラメントはオーバーハングデザインを改善しますが、必要なときに洗い流され、役割を終えると幽霊のように消えます。
特性による選択： 密度、層間接着性、耐紫外線性、生分解性は、視覚的プロトタイピングを超えて、熱、屋外曝露、またはフレキシブルなスナップフィット機能を考慮した動作条件に適した理想的な材料を決定するのに役立ちます。

実際のFDMアプリケーション

もともとは製品デザインコンセプトの便利なプロトタイピングのために作られましたが、FDMは非常に信頼性が高いことが証明され、今日ではFDMプリンターは、各分野にわたるミッションクリティカルな製造業務で広く採用されています。

ラピッドマニュファクチャリング： 航空宇宙メーカーは、産業用FDMシステムを利用して、機械加工中の航空機部品を保持する精密な組立ジグを印刷しています。これらのカスタムツールを従来の製造を外部委託するのではなく3Dプリントすることで、航空機工場はニーズの変化に応じて社内で迅速に治具を繰り返し改良できます。
教育： 学校や大学は、デスクトップFDM 3DプリンターをSTEMプログラムに組み込み、学生が設計したオブジェクトの物理的プロトタイプを作成することで学習できるようにしています。アイデアを現実に構築することは、応用科学学習のための工学、技術、モデリングへの関心を動機付けます。教育用3Dプリンターは、実践的なプロジェクト実験をコスト効率の良いものにします。
医療： FDMの医療分野への影響は、非侵襲的医用画像の3Dモデルへの変換により患者の解剖学的構造に適合するカスタムコンポーネントを印刷することで日々拡大しています。外科医は触感のある3Dプリント臓器レプリカを術前計画の補助として使用し、エンジニアは大量のCOVID-19サンプル収集のためのFDM製造された鼻咽頭スワブのような救命器具を迅速に設計・検証します。
分散型製造： Figure 4やAdafruitなどのスタートアップは、デスクトップFDMプラットフォームのプラグアンドプレイのスケーラビリティを活用して、オンデマンドで専門的な製造注文をローカルで対応しています。家庭用品、玩具、ギフトなどが海外輸送なしで印刷され、過剰生産廃棄物を回避しながらパーソナライゼーションを効率化します。モジュール式マイクロファクトリーは、カスタム工芸品をメインストリートの店先にもたらします。

STEM教室からロボット工学ラボ、工場の床に至るまで、FDM 3Dプリンティングはイノベーション、教育、そして分散型デジタル製造を効率化します。

FDMプリンターは、各分野にわたるミッションクリティカルな製造業務で広く採用されています。

FDMを選ぶべき理由は？

FDM以外にもいくつかの付加製造技術が存在し、それぞれ特定のアプリケーションにおいて独自の利点を持ちます。しかし、何がFDMを世界で最も一般的な3Dプリンティング方法として「同等の中の第一」に位置づけるのでしょうか？

1. 手頃さとシンプルさ

FDM 3Dプリンターは、非常に手頃なデスクトップモデルと材料により世界の販売を支配しており、誰もが低リスクで個人的に3Dプリンティングを探求できるようにします。使いやすいユーザーエクスペリエンスも、学校から製造業に至るまで幅広い採用を可能にします。FDMは、付加製造への最も経済的でアクセスしやすい入り口を提供します。

2. 材料の多様性

基本的なPLAやABSからより高度な特殊複合材料に至るまで、利用可能な熱可塑性フィラメントの範囲は、基本的なコンセプトから最終製品向けの産業用グレードのエンジニアリング材料に至るまで、プリントを調整することを可能にします。この柔軟性は創造性を強化します。

3. 信頼できる品質

30年以上にわたる押出および動作制御システムの最適化は、射出成形に匹敵するデジタルファブリケーションプラットフォームに期待される寸法精度と再現性を保証します。航空宇宙および医療分野は、精密なFDM生産に依存しています。

代替の3Dプリンティングプロセスは、高度なアプリケーションに対して優れた表面仕上げ、速度、強度、スケールを提供しますが、FDMは、ほとんどの一般的な消費者および商用実装に適した能力、材料選択、運用コスト、信頼性の最適なブレンドを提供します。 採用の障壁を取り除くことで、FDMは付加製造を通じたイノベーションをすべての人に利用可能にします。

FDM 3Dプリンティング習得のためのベストプラクティス

熱溶解積層法（FDM）3Dプリンティングの世界に飛び込む際、最適な結果を得ることは、いくつかの重要な側面を習得することにあります。このガイドでは、プリンティングプロジェクトを良いものから素晴らしいものへと高めることができる重要な戦略を説明します。

1. 印刷に適した環境の作成

すべての成功するプリントは、適切な条件から始まります。 温度と湿度が制御された環境を維持することは、作品が反ったり、その他の欠陥が発生したりするのを防ぐために不可欠です。特にABSのような敏感な材料は、プロセス全体を通じて熱を一定に保つために、密閉された印刷チャンバーを必要とする場合さえあります。

2. 完璧なファーストレイヤー密着性の実現

3Dプリントの基盤はファーストレイヤーです。 ビルドプレートに正しく固定するには、十分に水平調整されたベッドから始めます。一般的な手法は、標準的な紙を使用してノズルとベッドの間の距離を測定し、紙を動かしたときに軽い抵抗を感じるまで調整することです。反りやすい材料には、接着剤スティック、ヘアスプレー、または専用の3Dプリントベッドステッカーなどの接着補助具を使用して、グリップを強化することを検討してください。

3. インフィル密度とシェル厚のバランス

プリント強度と仕上げ品質は、モデルのインフィル密度と外側シェルの厚さの間の完璧なバランスを見つけることにかかっています。インフィルが多いほど耐久性が向上しますが、印刷時間が長くなり、材料消費量も増加します。印刷アイテムの意図された用途に基づいてこれらの設定を調整し、時には少ない方がより良い結果をもたらすことを覚えておいてください。

4. 印刷速度と温度の微調整

魔法はしばしば、印刷速度と押出温度の調整にあります。フィラメントの種類に応じて、より細かいディテールを捉えるために速度を落としたり、より高い融点のもののために熱を上げたりする必要があるかもしれません。これらの微調整は、層間接着と全体的な印刷品質を劇的に向上させることができます。

5. 定期的なメンテナンスへの取り組み

プリンターの信頼性は、その保守管理に依存します。ビルドプレートの清掃、可動部品の潤滑、ノズルやベルトなどの部品の交換を定期的に行うことで、マシンをスムーズに動作させ、プリントをシャープに保つことができます。

6. 適切なフィラメント保管方法

フィラメントは繊細で、適切に保管されないと劣化しやすい場合があります。乾燥剤を使用し、密閉容器に密封して、スプールを湿気や直射日光から遠ざけてください。適切な保管は、材料の完全性と一貫した印刷品質を保証します。

7. 後処理による仕上げ

後処理は、良いプリントを芸術作品に変えることができます。技術には、サンディングから（ABSの）アセトン蒸気平滑化、塗装までがあります。これらの方法は、最終製品の外観と機能性を洗練させます。

8. スライサーソフトウェアの習得

スライサーソフトウェアはプリントの背後にある頭脳であり、デザインをプリンターのための正確な指示に変換します。サポート構造、層の高さ、その他の印刷パラメータを操作して特定のニーズに合わせる方法を学ぶことで、その力を活用してください。

9. 試行錯誤を受け入れる

実験を躊躇しないでください。設定を段階的に調整し、各プロジェクトで何が機能し、何が機能しなかったかを記録してください。この反復的なアプローチは、継続的な改善とプリンターの能力に対するより深い理解につながります。

FDMの未来：次は何か？

FDMは、設計プロトタイピングと少量生産のための3Dプリンティングの入り口として強い勢いを維持しています。産業用システムだけで2027年までに世界の収益が180億ドルを超えると予測される中、未来は何をもたらすのでしょうか？

材料の革新： 高強度熱可塑性プラスチックとプリントエレクトロニクスの開発は、輸送、航空宇宙、インフラストラクチャー、デバイス製造におけるアプリケーションをさらに拡大するでしょう。
オートメーションの統合： モデリングソフトウェアを受注履行プラットフォームや倉庫と相互接続することでデジタルワークフローを効率化し、分散型製造ネットワークにおける大規模な採用を加速させるでしょう。
炭素制限： 持続可能性への取り組みが強化されるにつれて、オンデマンドのローカル生産は、海外輸送と廃棄物を排除し、サービス化ビジネスモデルをサポートすることで、大幅な炭素排出削減を約束します。

アイデアに命を吹き込む

FDMが、ますます進歩し、手頃で、精密な3Dプリンティングシステムを通じてデジタルファブリケーションを民主化するにつれて、イノベーターは、家庭でのプロトタイピングであれ、大規模な生産であれ、材料を溶かして結合し意図された形状にするという単純なプロセスを通じて、創造的ビジョンを現実にするためのアクセス可能なツールキットを得ます。付加製造の背後にある実用的な技術を明らかにすることで、かつては神秘的に見えた3Dプリンティング技術は、今やこの新しい製造パラダイムが可能性を再形成する中で、誰もが自分のワークベンチ、メイカースペース、あるいはデスクトップで想像力を手に取れる創造物に結晶化させることを可能にします。

FDM 3Dプリンティングに関するFAQ

Q1. FDMの長所と短所は何ですか？

長所: FDM 3Dプリンティングは、プリンター自体と使用される材料の両方において、コストパフォーマンスが良いことで広く認識されています。ユーザーフレンドリーであり、初心者や学校に人気の選択肢となっています。この技術は耐久性のある部品を迅速に製造するのに優れており、さまざまな用途に合わせた異なる特性を持つ幅広い材料から選択できます。

短所: 欠点としては、FDMは常に最も滑らかな仕上げとは限らず、印刷部品に個々の層が見えることがよくあります。また、オーバーハングや複雑な形状を印刷する場合、プロセス中にプリントを支える追加の構造が必要になることがあり、後で取り外す必要があります。SLAなどの他の方法と比較すると、FDMの精度とディテールは限られており、層ごとに印刷するため、部品は一方向に弱くなる可能性があります。

Q2. FDMはSLAよりも優れているのはなぜですか？

FDMは、コストが重要な要素である状況ではSLAよりも「優れている」傾向があります。一般的に安価だからです。FDMプリンターは、使用できる材料の種類に関してより堅牢であり、それらの材料は多くの場合、より強い部品をもたらします。さらに、FDMプリンターはメンテナンスと使用が容易であり、そのためホビイストのワークショップや教育現場で一般的に見られます。ただし、非常に細かいディテールと滑らかな表面仕上げのオブジェクトの作成が優先事項である場合は、SLAがFDMよりも好ましい選択肢となる可能性があります。

Q3. FDMプリンティングはどのくらい安全ですか？

FDMプリンティングはかなり安全であると考えられていますが、他のツールと同様に、正しく使用する必要があります。加熱されたプラスチックが煙を放出する可能性があるため、プリンターを換気の良い場所に置いてください。ノズルとベッドは火傷を引き起こすのに十分な高温になるため、常にプリンターの周りでは注意してください。メンテナンスと操作については製造元の指示に従えば、安全上の問題なく3Dプリンティングを楽しめるはずです。

Q4. FDM 3Dプリンティングにはどのくらい時間がかかりますか？

FDMプリントにかかる時間は大きく異なります。小さくて単純なオブジェクトは1時間以内で完了する可能性がありますが、大きなものや非常に詳細なピースは丸一日またはそれ以上かかる場合があります。印刷時間に影響を与える要因はいくつかあります：オブジェクトのサイズ、目指す品質（層の高さを決定）、およびピースのソリッドさ（インフィルに影響）です。これらの要因のバランスを取ることが、時間と印刷品質の両方の観点から最良の結果をもたらすことが通常です。

Q5. FDM 3Dプリンターの寿命はどのくらいですか？

FDM 3Dプリンターの寿命は、実際にはその手入れ方法に依存します。定期的な使用は問題ありません。実際、機械はアイドル状態で放置されるよりも使用されることで恩恵を受けることがよくあります。寿命の鍵は、清掃や、摩耗の兆候が見られる場合のノズルやプリントベッドなどの部品の交換などの定期的なメンテナンスです。このような注意を払えば、優れたFDMプリンターは何年も（5年以上は珍しくなく、適切なケアでさらに長く動作するという報告もあります）良好に使用できます。
