壊れた食洗機ラッククリップを3DプリントPETGで交換

破損した食器洗い機ラッククリップのPETGによる3Dプリント交換

食器洗い機のラックがレールから外れてしまい、元に戻らないという悩みほど厄介な家庭の問題はほとんどありません。最新の食器洗い機のほとんどは、小さな射出成形プラスチッククリップに依存していますが、これらは高温水、強力な洗剤、機械的応力という過酷なサイクルにやがて耐えられなくなります。これらのクリップが折れた場合、メーカーはラックアセンブリ全体の購入を要求することが多く、高価で無駄の多い解決策です。

本格的なメイカーや小規模工房のオーナーなら、この計画的な陳腐化を回避するツールを手にしています。しかし、3回以上の洗浄サイクルに耐える交換部品をプリントするには、ホビイスト的な前提を超える必要があります。材料科学、部品形状、後処理に対するプロフェッショナルなアプローチが求められます。

このガイドでは、QIDI Max4 3Dプリンターのような高度なハードウェアを活用し、PETGを使用して工業用グレードの交換クリップを製造する方法を詳細に説明します。これにより、修理が一時的なものではなく永続的なものになることを保証します。

キッチン環境にPETGが正しい選択である理由

家電製品修理用のフィラメントを選ぶ際、使いやすさからPLAを、耐熱性からABSを選びたくなる誘惑に駆られることがよくあります。どちらもこの特定の用途には典型的に不適切な選択です。PETGは、わずか60°Cで軟化するPLA（標準的な家庭用食器洗い機のすすぎサイクルである65〜70°Cを大幅に下回る）と比較して、耐衝撃性と化学的安定性の優れたバランスを提供します。

ABSはより高いガラス転移温度を持ちますが、反りが発生しやすく、厳密に制御された環境を必要とするため、複雑なスナップフィット形状には困難です。PETG、特にPETG-GFのように強化されたものは、クリップが係合するために必要な「柔軟性」を、破滅的な故障につながる脆性なしに提供します。

PETGのガラス転移温度（約80°C）は、家庭用水温のピークよりも約10〜15°Cの安全マージンを提供するため、食器洗い機部品にPETGを推奨します。これにより、時間の経過とともにクリップの保持力が失われる「材料クリープ」を防ぎます。

化学的要因

食器洗い機用洗剤は強アルカリ性です。標準的な3Dプリントは本質的に多孔質であり、これらの化学物質が層線に浸透し、ポリマーチェーンを弱める可能性があります。PETGはこれらの石鹸溶液に対して高い耐性を示します。

耐久性のためのエンジニアリング：設計とプリント仕様

交換部品はオリジナルを複製するだけでなく、それを改良するべきです。家庭用ハードウェア修理における当社の経験では、ほとんどの3Dプリントクリップが故障する3つの重要な「摩擦ポイント」、すなわちヒンジポイント、蒸気バリア、耐荷重クリープを特定しました。

1. インフィル100％の義務

乾燥環境では20％のインフィルで十分です。食器洗い機の中では、それは失敗への道です。層間の蒸気浸透は内部圧力を生み出し、部品を内側から剥離させる可能性があります。

• 解決策： 少なくとも4〜5の外周でインフィル100％（レクティリニア）を使用します。これにより、部品が固体のポリマーブロックに変わり、湿気が溜まる内部空隙がなくなります。

2. 材料クリープの補償

一定の張力下では、熱可塑性プラスチックは「クリープ」します（応力を緩和するためにゆっくりと変形します）。クリップが初日は完璧にフィットするように設計されていても、3ヶ月目には緩んでいる可能性があります。

• ヒューリスティック： 重要なクランプ寸法に0.2mm〜0.3mmのわずかなオーバーサイズを加えてクリップを設計します。この「事前張力」により、初期の材料緩和後でも、クリップがラックをしっかりと保持し続けることが保証されます。

3. ハードウェア要件：エンクロージャーの利点

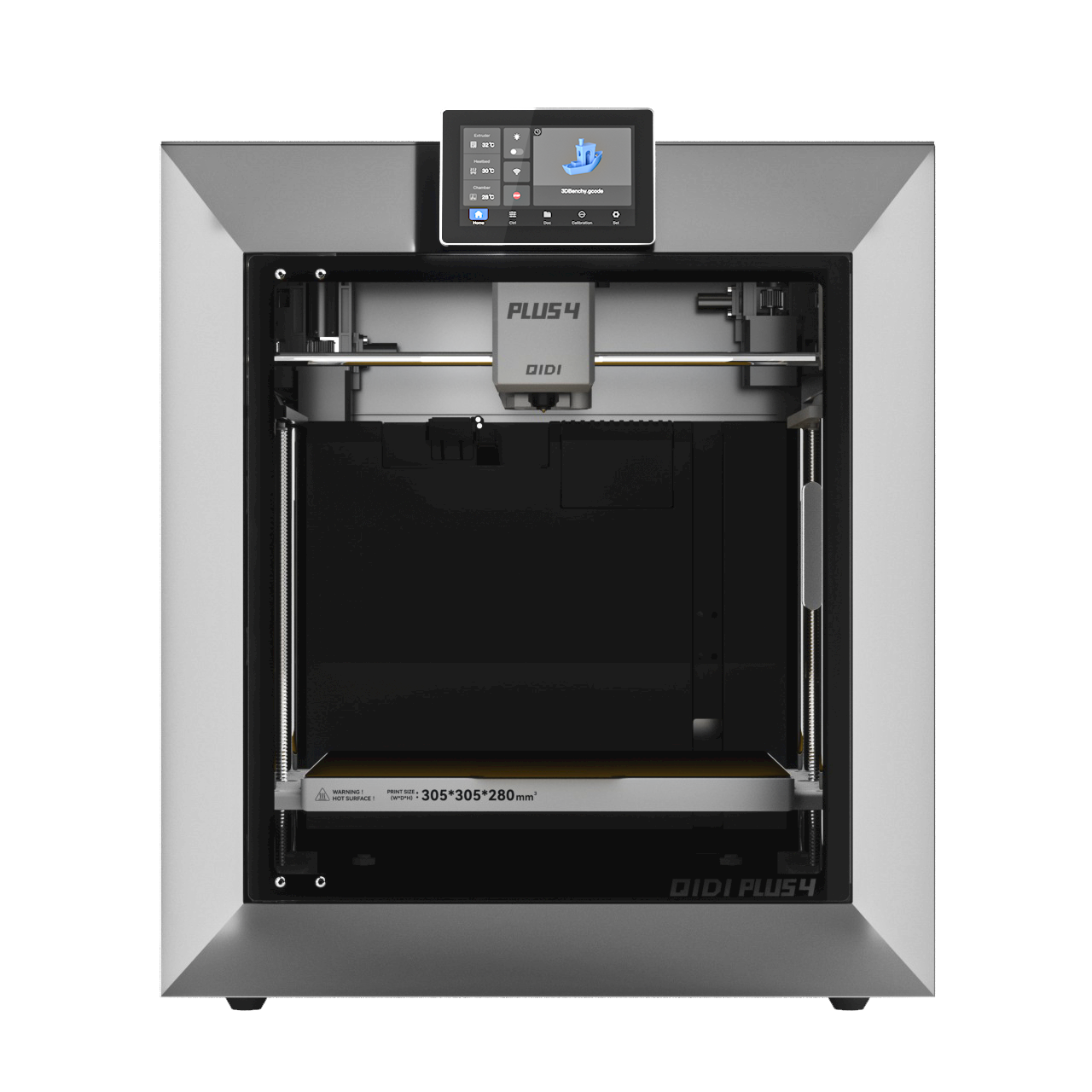

これらの部品に必要な構造的完全性を達成するには、プリント環境が安定していなければなりません。QIDI MAX4 3Dプリンターは、第3世代の65°Cアクティブチャンバー加熱システムを備えています。これは単なる贅沢ではなく、高性能PETGにとって機械的必要条件です。周囲温度を高く保つことで、造形中の内部熱応力を低減し、層間密着性を大幅に向上させます。

後処理：長寿命の秘訣

完璧にプリントされた部品でも、プロフェッショナルな後処理の恩恵を受けることができます。3Dプリントクリップが食器洗い機自体よりも長持ちすることを保証するために、アニーリングとコーティングという2つの特定のステップを推奨します。

応力緩和のためのPETGアニーリング

アニーリングは、部品を軟化点直下まで加熱してポリマーチェーンを再配列し、プリントプロセスからの内部応力を緩和するプロセスです。

1. 完成した部品を制御されたオーブンに入れます。
2. 70°Cの温度を2〜4時間維持します。
3. 部品をチャンバー内でゆっくりと冷却させます。

このプロセスは、部品の蒸気浸透に対する脆弱性を大幅に低減し、高温環境での全体的な寸法安定性を向上させます。

食品安全な化学バリアの作成

PETGは一般的に安全であると考えられていますが、3Dプリントの凹凸は細菌や洗剤残留物を潜ませる可能性があります。食器と接触する部品については、FDA承認のエポキシ樹脂（水槽やカウンタートップの修理によく使用されます）の薄いコートを複数回塗布することで、滑らかで不浸透性のバリアを作成します。

• プロのヒント： 滴り落ちてクリップの公差を損なう可能性のある厚い単一コートは避けてください。薄いコートを2回ブラシ塗りすることで、強力な食器洗い機用化学薬品に対するより均一なシールドを提供します。

マクロな視点：3Dプリンティングと持続可能な家庭

食器洗い機クリップの修理は小さな作業に思えるかもしれませんが、「グリーン製造」への世界的なシフトと一致しています。ScienceDirectの2024年レビューによれば、スマートホームへの3Dプリンティングの統合は持続可能性の重要な推進力であり、既存の家電製品のライフサイクルを延長することで廃棄物を削減します。

重要ポイントのまとめ

ホビイストの「応急処置」からプロシューマーの「修理」への移行には、細部への注意が必要です。これらのステップに従うことで、3Dプリントした食器洗い機部品が堅牢で信頼できるものになることを保証できます：

• 材料選択： 優れた耐熱性と構造剛性のためにPETG-GFを使用します。
• プリント設定： 蒸気の侵入を防ぐためにインフィル100％と外周5を守ります。
• 設計調整： 材料クリープを考慮して、重要な寸法に0.2〜0.3mmのオーバーサイズを追加します。
• ハードウェア： QIDI Max4 3Dプリンターのようなプリンターに搭載されたアクティブチャンバー加熱を利用して、層間強度を最大化します。
• 後処理： 内部応力を緩和するために部品を80°Cでアニーリングします。

3Dプリンティングは、現代の家電製品の「使い捨て」文化に対する強力な代替案を提供します。適切なハードウェアとエンジニアリング的思考法があれば、単なる交換部品ではなく、アップグレードとなる部品を製造することができます。

免責事項： この記事は情報提供のみを目的としています。家庭用電化製品の修理は、正しく行われない場合、保証が無効になったり、リスクが生じたりする可能性があります。食品接触環境で使用される材料はすべて、FDA承認のコーティングで適切にシールすることを常に確認してください。改造を行う前に、家電製品のマニュアルを参照してください。
