引き出しスライド用スペーサーを3Dプリントで自作・修理できるか？

by Austin Chloe

％b％d、％y

Share this post

カスタム引出しスライド用スペーサーへのエンジニアリング的アプローチ

高品質なドレッサーやカスタムキッチンキャビネットが、生産終了となったプラスチック製スペーサー一つのために使用不能になるのは、よくある苛立たしい経験です。従来の修理サイクルでは、わずか数十円の部品が壊れただけで、スライド機構全体、あるいは家具そのものを買い替えなければならないこともありました。しかし、工業グレードのFDM（熱溶解積層法）技術を備えたプロシューマーにとって、これらの「修理不能」な故障は、明快なエンジニアリングの課題にすぎません。

3Dプリントは、ホビーユーザーの好奇心の対象から、サーキュラーエコノミー（循環型経済）の礎石へと進化しました。スマートホームの統合に関するScienceDirectの研究によると、アディティブ・マニュファクチャリング（AM）は持続可能な生活の主要な推進力であり、迅速なプロトタイピングとカスタムフィット部品の作成を可能にし、住宅インフラの寿命を延ばします。引出し用スペーサーを3Dプリントすることは、単に「パーツを作る」ことではなく、ローカライズされたサプライチェーンを利用して精密なメンテナンスを行うことなのです。

なぜ一般的なホビー向けのプリントは家具修理に失敗するのか

多くのユーザーは、標準的なPLA（ポリ乳酸）を使用して最初の家具修理を試みます。PLAは装飾品には適していますが、引出しスライドのような機械的な用途では失敗することがよくあります。引出しのスペーサーは、絶え間ない圧縮荷重と変動する環境条件にさらされるためです。

修理の現場では、私たちは頻繁に「クリープ現象」を目にします。これは、持続的な機械的応力の影響を受けて、固体材料がゆっくりと移動したり永久に変形したりする傾向のことです。PLAはガラス転移温度が比較的低く（約60°C）、暖かいキッチン環境でも軟化して変形しやすい性質があります。引出しの整列を保つために正確な厚さを維持しなければならない部品にとって、わずか0.5mmの変形でも、引っかかりや「ガタつき」の原因となります。

プロ仕様の結果を得るには、材料の機械的特性を引出しスライドの特定の応力状態に適合させる必要があります。

PLAよりもPETGやABSを推奨するのは、熱安定性と長期的なクリープ耐性の比較分析に基づいています。

前提 1： 引出しは常に荷重下にある（静的圧縮）。
前提 2： 一般住宅のキッチンでは、家電製品の近くで周囲温度が35〜40°Cに達することがある。
境界条件： この分析には、重量物（50kg以上）を収納する引出しは含まれません。それらにはガラス繊維強化フィラメントが必要になる場合があります。

機械的信頼性のための適切な材料選択

機能的な修理において、選択肢は通常PETGまたはABS/ASAに絞られます。それぞれ、プリンターの能力や家具の設置環境に応じて明確な利点があります。

1. PETG：実務的なプロの選択

PETG Basicは、引出し用スペーサーにとって最適な中間の選択肢となることが多いです。高い成功率と優れた層間接着性（プリントされた列間の化学的結合。これがパーツ全体の強度を決定します）を提供します。

利点： PETGはPLAと比較して優れたクリープ耐性を持っています。カトラリーが満載された引出しの重さの下でも、時間の経過による「潰れ」を起こさず、寸法を維持します。
技術的な優位性： ビカット軟化温度が約79.7°C（QIDI PETG Basicの仕様に基づく）であるため、他のプラスチックが屈してしまうような環境でも剛性を保ちます。

2. ABS/ASA：高温安定性のために

家具がオーブンの近くや、空調のないガレージに設置されている場合は、ABSまたはASAが好ましいです。ただし、これらの材料は反りを防ぐために、プリンターのエンクロージャ（筐体）内で安定した チャンバー温度（周囲の熱）を維持する必要があります。

引出し用スペーサーのための高度な設計原則

修理の成功は材料だけでなく、形状（ジオメトリ）にも依存します。破損したスペーサーをリバースエンジニアリングする際、機能的なパーツと失敗作を分けるいくつかの「落とし穴」を特定しました。

1mmの面取り（Chamfer）ルール

よくある設計ミスは、スペーサーを90度のエッジを持つ完全な立方体として作成することです。現実の家具の公差が完璧であることは稀です。すべての角に0.5mmから1mmの面取り（斜めのエッジ）を加えることで、取り付け作業が劇的に改善されます。この「導入部」を設けることで、スペーサーが金属スライドに引っかかることなく、タイトな隙間にスムーズに入り込みます。

ブッシングのための圧入（Press-Fit）ヒューリスティック

ボールベアリングスライド用のブッシングをプリントする場合、内径をシャフトの正確なサイズでモデリングしてはいけません。現場の修理パターンに基づき、 内径を5〜10%小さく プリントすることをお勧めします。

理由： これにより「圧入」の状態が生まれます。使用開始から数週間でプラスチックがわずかに摩耗するにつれて、自動的にテンションがかかり、古い引出しユニットによく見られる「ガタ」や振動を排除できます。

TPUによるダンピング（制振）

高級な「ソフトクローズ」引出しの場合、スペーサーが振動減衰材（ダンパー）として機能することもあります。その場合は、TPUのようなフレキシブルフィラメントが効果的です。

エキスパートのヒント： ダンピング目的でTPUを使用する場合は、 インフィル100% （内部の空隙ゼロ）にしてください。インフィル率が低いと、引出しの開閉の繰り返し（周期的荷重）によって永久変形が生じることがわかっています。

パラメータ	推奨値	根拠
ウォールループ（外壁数）	4 - 6	インフィルではなく、中実のプラスチックが荷重を支えるようにする。
インフィルパターン	ジャイロイドまたはハニカム	等方性（全方向に対して等しい）の耐圧壊性を提供。
インフィル密度	40%以上	静的荷重下での「クリープ」変形を防ぐ。
積層ピッチ	0.2mm	プリント速度と、嵌合のための表面仕上げの最適なバランス。
上下層数	5	ネジ頭の食い込みに耐える厚い「外皮」を設ける。

ハードウェア要件：なぜエンクロージャが重要なのか

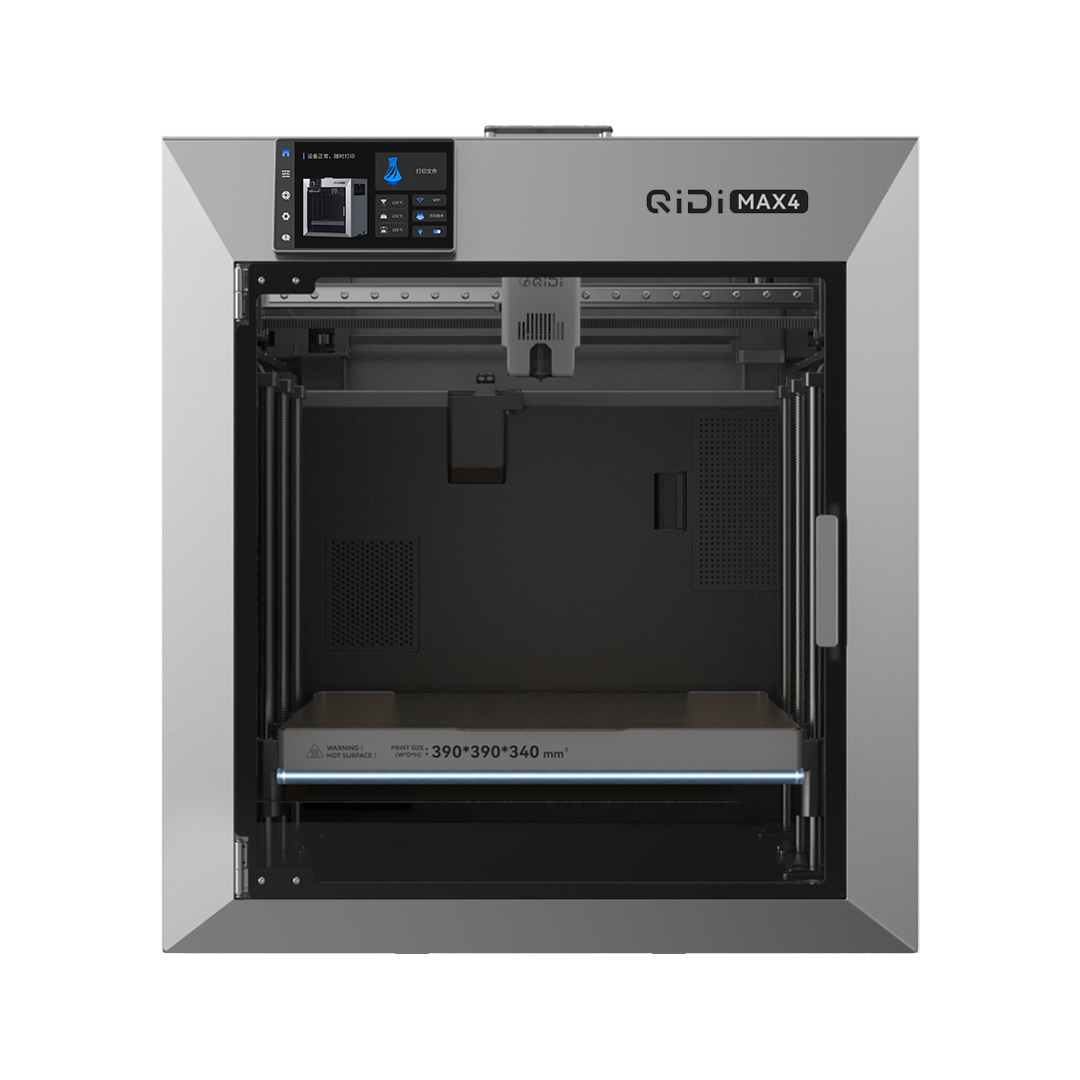

これらのエンジニアリンググレードの材料を確実にプリントするには、ハードウェアは単にプラスチックを溶かす以上の能力が必要です。例えば、QIDI Max4 3Dプリンターは、 アクティブチャンバー加熱 システム（最大65°C）を備えています。

これは贅沢品ではなく、ABSや高性能PETGのような材料にとっての機能的要件です。パーツの周囲の空気を高温に保つことで、ノズルと室温の温度差（熱勾配）を減らします。これにより、大きく厚いスペーサーで起こりがちな「反り」を防ぐことができます。

ステップ・バイ・ステップの修理ワークフロー

デジタル測定： デジタルノギスを使用して、引出しの箱とキャビネットの筐体（カーカス）の間の隙間を測定します。破損した部品だけを頼りにしないでください。それらは変形している可能性があるからです。
公差を考慮したモデリング： CADソフトでパーツをモデル化します。隙間が12mmの場合、プラスチックが押し出される際のわずかな膨張（材料膨張）を考慮して、スペーサーを11.8mmでモデル化します。
材料の準備： フィラメントが乾燥していることを確認してください。PETG Basicは吸湿性が高く、空気中の水分を吸収します。湿ったフィラメントでプリントすると「気泡」が生じ、構造的な完全性が損なわれます。
プリント： 寸法精度を確保するために、QIDI Max4 3Dプリンターのような機種を使用します。スペーサーの場合、外壁の移動速度を遅くする（例：40〜60 mm/s）ことで、嵌合精度が向上します。
取り付けと後処理： 嵌合がタイトすぎる場合は、目の細かいサンドペーパーを使用して厚みを「調整」してください。PETGを使用している場合、表面は自然に光沢があり低摩擦になるため、引出しの動きがスムーズになります。

現代的なキッチンで、カスタム設計された3DプリントPETGスペーサーが金属製引出しスライド機構に取り付けられる詳細なクローズアップ。照明は明るくプロフェッショナルで、3Dプリントパーツの質感を強調している。

マクロ的影響：引出しの先にあるもの

家庭で高性能パーツを製造できる能力は、より広範な産業のシフトと一致しています。アディティブ・マニュファクチャリングは研究開発（R&D）サイクルを劇的に短縮し、機能的な最終用途部品を生み出しています。これらの原則を家庭のメンテナンスに適用することは、洗練された形態の「マイクロ・マニュファクチャリング（微細製造）」に参加していることに他なりません。

さらに、業界が持続可能性へと向かう中、炭素繊維強化リサイクルプラスチックのような強化ポリマーの使用が一般的になりつつあります。これにより、プロシューマーは、製造コストを抑えるために設計されたオリジナルの射出成形品よりも さらに強力な パーツを作成し、製品の寿命を最大限に延ばすことができるのです。

主要なポイントのまとめ

材料の選択： 機械的な修理にPLAは避けてください。使いやすさとクリープ耐性のバランスが良いPETG Basic、またはより高温の環境ではABSを使用してください。
フィットのための設計： 引っかかりを防ぐために1mmの面取りを施し、圧入用ブッシングには内径を小さめに設計します。
ハードウェアの重要性： エンジニアリングプラスチックの寸法安定性を確保するために、QIDI Max4 3Dプリンターのようにエンクロージャとアクティブチャンバー加熱を備えたプリンターを使用してください。
環境安定性： キッチンの湿度と熱に注意してください。高湿度のエリアでは、PETGの方がABSよりも優れた寸法安定性を提供します。
持続可能性： カスタムスペーサーを3Dプリントすることで家具が埋立地に捨てられるのを防ぎ、持続可能な「スマートホーム」エコシステムにおけるテクノロジーの価値を証明できます。
