すべての住宅所有者に馴染みのある悩みです。風でガタガタ鳴る網戸、あるいは小さなプラスチッククリップが折れたために完全に外れてしまうという問題です。これらの部品は、住宅メンテナンスにおいてしばしば「最も弱いリンク」となります。時間の経過とともに、強い紫外線への曝露と季節的な温度変化により、工場成形されたプラスチックは脆い破片へと変わります。これらの交換には、通常、金物店への面倒な旅行が伴い、しかも20年前のあなたの特定のプロファイルを在庫していないことに気づくだけです。

3Dプリンティングは単なる一時的な修理以上のものを提供することが分かっています。オリジナルよりも実際に優れた交換部品をエンジニアリングすることができるのです。適切な材料を選択し、プロフェッショナルな設計原則を適用することで、紫外線劣化に耐え、何年にもわたってその「バネ性」を維持するクリップを製造できます。このガイドでは、破損した部品から、工業用グレードのデスクトップファブリケーションを使用した高性能でカスタムフィットなソリューションへの移行方法を探ります。

屋外での長寿命のための材料科学

住宅外装用の部品をプリントする際、材料選択は最も重要な決定です。主な敵は機械的な力ではなく、太陽です。付加製造用先進材料に関するNISTの研究によれば、環境要因はポリマーの長期的な性能に大きく影響します。

ASA vs. ABS：UVとの戦い

多くのホビイストはその強度からABS（アクリロニトリル・ブタジエン・スチレン）に手を伸ばしますが、窓クリップには不適切な選択です。ABSは紫外線下で急速に劣化し、一シーズン以内に黄変して脆くなります。専門家の代替品としてASA（アクリロニトリル・スチレン・アクリレート）を推奨します。ASAはABSの機械的特性を共有しながらも、優れた耐紫外線性を提供する修正された化学構造を持ちます。屋外部品における当社の経験では、ASAクリップは直射日光下でABS相当品よりも2〜3倍長く柔軟性と構造的完全性を維持します。

PETG：バランスの取れた代替品

より迅速なプリントと反りのリスクが少ないものを必要とする方には、PETG Rapidoが優れた候補です。PETGは引張強度と耐衝撃性のバランスを提供します。耐紫外線性はASAより劣りますが、PLAよりは大幅に優れています。PETG Rapidoは、「クリープ」（一定の応力下で材料が永久変形する傾向）が発生しにくいため、「バネ動作」を必要とするクリップに特に有用です。

当社の材料推奨は、屋外での長寿命は紫外線安定性と耐熱性の積であるというヒューリスティックに基づいています。ASAは日当たりの良い地域での主要な推奨品であり、PETGは日陰や温暖な地域での使いやすさを優先する場合の代替品です。

機械的応力と「リビングヒンジ」のための設計

3Dプリント交換部品における一般的な間違いは、部品を硬くしすぎることです。窓クリップは所定の位置にスナップ留めするために撓み、スクリーンを保持するために一定の圧力をかけなければなりません。設計が硬すぎると、内部応力が最終的に層間剥離につながります。

リビングヒンジの原理

クリップが破損せずに曲がることを保証するために、「リビングヒンジ」の原理を利用します。これには、部品の特定のセクションを他よりも薄く設計し、撓みを制御された領域に導くことが含まれます。

• 最適な厚み： 撓み部分には1.5mm〜2.0mmの厚みを推奨します。これにより、構造的完全性のための十分な「肉厚」を提供しながら、取り付けに十分な柔軟性を維持します。
• 公差ギャップ： カスタムハードウェア修理で見られるパターンに基づき、クリップのフックと窓枠の間に0.2mm〜0.3mmの公差ギャップを設計する必要があります。これにより、時間の経過に伴う「材料クリープ」を考慮し、クリップが取り外し不可能になることを防ぎます。

構造の補強

インフィル率に関係なく、小さな機能部品の強度はその外周（ウォール）から得られます。3〜4の外周ウォールを推奨します。これにより、水の侵入を防ぎ、スクリーンフレームの外向きの圧力に耐える固体の「シェル」が作成されます。

最大耐久性のためのスライシング戦略

プリントベッド上での部品の配向は、設計自体と同じくらい重要です。3Dプリントは本質的に異方性であり、X軸やY軸よりもZ軸（層間）で弱いことを意味します。

グレイン方向（配向）

層を木材の木目と考えてください。曲げ力が層を引き離すようにすることは決してあってはなりません。クリップには、「エッジ上」でのプリントを推奨します。これにより、層線が曲げ応力に対して垂直に走ることが保証されます。クリップが平らにプリントされている場合、「フック」部分は層間の薄い結合だけで保持されており、折れやすくなります。

インフィルとウォール密度

クリップのような小さな部品では、材料の「節約」は無視できるものです。最大密度のためにインフィル100％を推奨します。PETG Rapidoのような高速で信頼性の高いフィラメントを使用することで、プリント時間を大幅に増やさずにこれらの高密度設定を維持できます。

クリップ耐久性のモデリング（シナリオ分析）

これらの選択の影響を示すために、標準的な保持クリップの繰り返し応力下での期待性能をモデル化しました。

このモデルは、住宅用窓枠で使用される標準的な25mm保持クリップに対する決定論的シナリオを想定しています。これは、制御された実験室研究ではなく、一般的な工場実践ベースラインに基づくシナリオモデルです。

技術的摩擦の克服：加熱チャンバーの役割

ASAやABSのような高性能材料でのプリントは、ユーザーにとって「摩擦ポイント」（具体的には反りや収縮）をもたらすことがよくあります。これらの材料は冷却時に収縮するため、部品のコーナーがベッドから浮き上がり、寸法精度が損なわれる可能性があります。

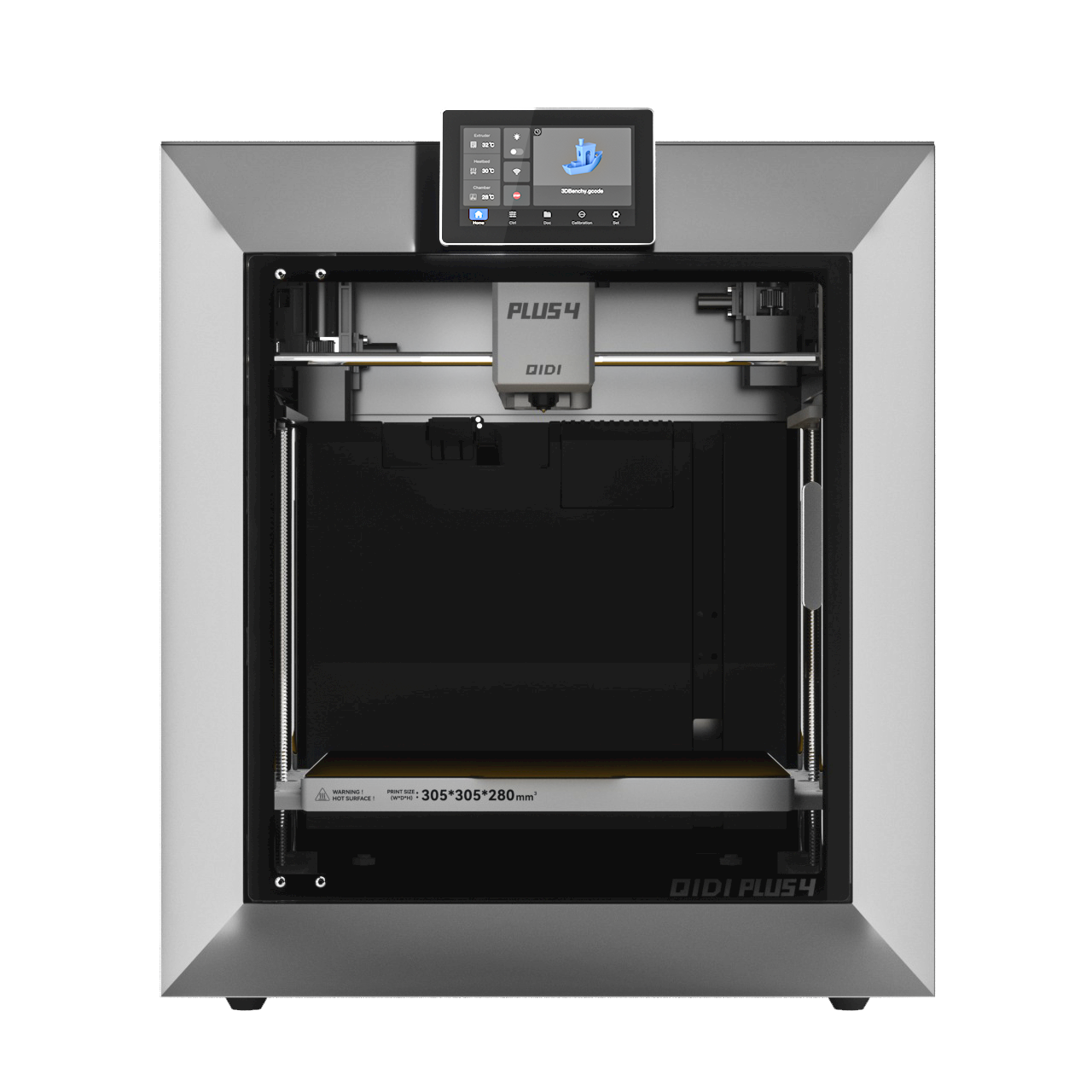

ここでハードウェアの能力が不可欠になります。QIDI Plus4 3DプリンターやQIDI Max4 3Dプリンターのようなプロフェッショナルグレードのマシンは、アクティブチャンバー加熱を利用します。一定の内部温度（QIDI Plus4 3Dプリンターでは最大65°C）を維持することで、プリンターは材料が急速に冷却されるのを防ぎます。プリントプロセスにおけるこの「摩擦低減」により、0.2mmの公差が最終部品で実際に達成されることが保証されます。

小規模な工房や機能的な修理の世界に足を踏み入れたばかりの方には、QIDI Q2 3Dプリンターが、加熱チャンバーを含むこれらのプロフェッショナル機能へのエントリーレベルの道を提供し、ホビイストマシンにしばしば関連する絶え間ない「調整」なしに技術的フィラメントを利用可能にします。

重要ポイントのまとめ

長持ちする交換用窓クリップを3Dプリントするには、以下の専門家ヒューリスティックに従ってください：

• 材料選択： 直射日光にはASAを優先し、日陰や迅速な機能プロトタイピングにはPETG Rapidoを使用します。
• 撓みを考慮した設計： ヒンジには1.5〜2.0mmの厚みを使用し、材料クリープを考慮して0.25mmの公差ギャップを含めます。
• 強度設定： 4つの外周ウォールとインフィル100％を使用します。応力が層線に対して垂直になるように常に部品を配向させます。
• 熱制御： QIDI Max4 3Dプリンターのような加熱チャンバー付きプリンターを使用して、寸法精度を確保し、技術的フィラメントの反りを防ぎます。

「理論的な試行錯誤」から離れ、これらの実用的で材料重視の戦略に向かうことで、一般的な家庭の悩みを、最新のアディティブ・マニュファクチャリングの力のデモンストレーションに変えることができます。
