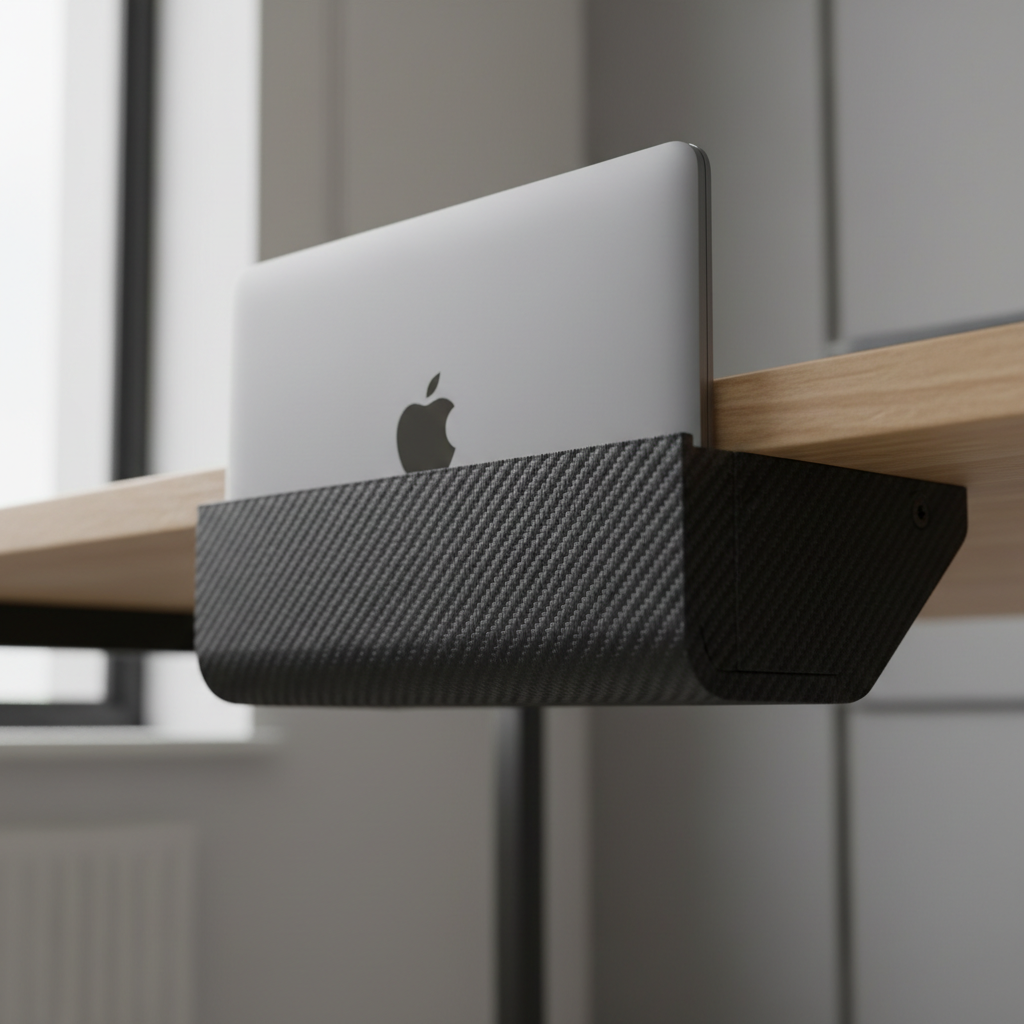

デスク下用ノートPCホルダーを安全かつ信頼性高く3Dプリントする方法

3Dプリントで信頼性の高いデスク下用ノートパソコンホルダーを安全に作成できるのか？

デスク下用ノートパソコンホルダーを3Dプリントで自作することは、デスクスペースの確保、ケーブル管理の改善、そしてクリーンでプロフェッショナルな外観の実現という点で非常に魅力的です。しかし、プロシューマーや小規模ビジネスオーナーにとって、その代償は単なる趣味のプロジェクトよりも高くなります。単なるプラスチックのブラケットをプリントしているのではなく、数千ドル（数十四万円）もする高価なワークステーションを無期限に支え続ける、片持ち（カンチレバー）構造の信頼性にすべてを託しているからです。

プロフェッショナルなワークフローにおいて、失敗は単なる「プリントの失敗」にとどまりません。機器の損傷や業務のダウンタイムを意味します。問題はホルダーをプリント「できる」かどうかではなく、長年の使用に耐えうる機能的な信頼性と安全性を備えたものをプリントできるかどうかです。これを実現するには、一般的なPLAを超え、高性能産業で使用されるエンジニアリンググレードの材料と構造的なヒューリスティック（経験則）に目を向ける必要があります。

「強固な」プリントがしばしば失敗する目に見えない脅威

機能的な3Dプリントにおける最も一般的な間違いは、「引張強度」（パーツが破断するのに必要な力）だけで材料を選んでしまうことです。引張強度は重要ですが、デスク下ホルダーには別の敵がいます。それがクリープ（Creep）です。

クリープ現象と熱変形温度の理解

クリープとは、持続的な機械的応力の影響を受けて、固体材料がゆっくりと移動したり永久に変形したりする傾向のことです。デスク下の設置では、ノートパソコンの重量が常に荷重としてかかります。標準的なPLAやPETGのような、クリープ耐性の低い材料でプリントされたブラケットは、たとえ破断しなくても、数週間から数ヶ月かけて徐々に「たわんで」いきます。

さらに、周囲の熱がこのプロセスを加速させます。最新の高性能ノートパソコンは、しばしば50°Cから60°Cの熱を排気します。ブラケットがこれらの排気口の近くにある場合、材料の熱変形温度（HDT）が極めて重要になります。

構造的信頼性の分析として、2.0kgのノートパソコン荷重を30日間連続でかけた場合を想定しています。機能的なブラケットの「安全圏」を定義するために、以下のパラメータをモデル化しました：

パラメータ	数値または範囲	単位	根拠
ペイロード質量（荷重）	1.5 - 3.0	kg	最新のプロ用ノートパソコンの重量範囲
周囲温度	25 - 60	°C	室温とノートパソコンの排気を考慮
設計寿命	> 8,760	時間	最低1年間の連続稼働寿命
安全率	3.0x	比率	非重要構造部品の標準基準
必要HDT	> 85	°C	排気温度を少なくとも25°C上回る必要あり

材料の選択：長寿命のためのエンジニアリング

信頼性の高いデスク下ホルダーには、高い剛性と優れた熱安定性を兼ね備えた材料が必要です。プロフェッショナルユーザーをサポートしてきた経験から、3つの主要な候補が挙げられます。

1. ABS-GF25（ガラス繊維強化ABS）

標準的なABSは機能的なパーツの定番ですが、反りやすく、クリープも中程度です。しかし、ABS-GF25 フィラメントはこの状況を一変させます。ABSマトリックスを25%のガラス繊維で強化することで、材料の剛性が大幅に向上しています。

メリット： プロのメイカーたちは、試行錯誤の結果、ABS-GF25が2kgの荷重を30日間支えた際に、標準的なABSよりも長期的なたわみが約60%少ないことを発見しました。これは、常に完璧な水平を保つ必要があるブラケットにとって理想的な選択肢となります。

2. PET-CF（炭素繊維強化PET）

最高レベルの寸法安定性と耐化学性が必要な場合は、PET-CF フィラメントが最良の選択です。やや「柔軟性」のある標準的なPETGとは異なり、PET-CFはスマート繊維強化技術（Smart Fiber Reinforcement Technology）を使用して、剛性の高い内部メッシュ構造を作り出します。

メリット： PET-CF フィラメントは148.8°Cのビカット軟化温度と86.7°CのHDT（熱変形温度）を備えています。これにより、ノートパソコンの排気熱に対して大きな安全マージンを確保できます。また、吸湿率が低いため（0.5%）、湿度の高いオフィス環境でもパーツが劣化したり強度が低下したりすることはありません。

3. ASA（アクリロニトリル・スチレン・アクリレート）

ASAはしばしば「プロ向けのABS」と呼ばれます。ABSと同様の機械的特性を持ちながら、優れた耐候性とわずかに高いHDTを提供します。

片持ち荷重のためのプロレベルの設計ヒューリスティック

設計に欠陥があれば、どんなに優れた材料でも失敗します。片側だけで重量を支える片持ちブラケットを作成する際は、安全を確保するために以下のプロの「経験則」に従ってください。

4倍高さの法則（4x Height Rule）

取り付けネジへの過度なテコ作用とトルクを防ぐために、ブラケットの支えのない水平方向のスパン（長さ）は、取り付けプレートの垂直方向の高さの4倍を超えないようにすべきです。

• 例： 取り付けプレートの高さが50mmの場合、水平棚の長さは理想的には200mmを超えないようにします。この比率を超えると、炭素繊維材料であっても先端に問題のあるたわみが生じる可能性があります。

ガセット（補強リブ）の力

単純な90度のL字型は決して使用しないでください。経験豊富なデザイナーは、水平棚と垂直取り付けプレートが交わる接合部に、必ず三角形のガセット（リブ）を追加します。

• 効果： この単純な追加により、応力をブラケットのより広い領域に分散させ、破断荷重を3倍から4倍に増やすことができます。

インサートナット（ヒートセット） vs 木ネジ

プリントパーツとデスク側のハードウェアとの接合部は、常にチェーンの最も弱いリンクになります。

• 解決策： 真鍮製のヒートセット・インサート（インサートナット）を使用してください。プラスチックにインサートを熱圧入することで、荷重をプリントの多層に分散させることができます。これにより、応力集中が軽減され、振動や重量によってネジがプラスチックを「なめる」のを防ぐことができます。

プロフェッショナルな結果を得るためのハードウェア要件

ABS-GF25やPET-CFのようなエンジニアリング材料をプリントするには、初心者向けのホビー機以上の性能が必要です。構造的な安全性を確保するために必要な層間接着性を得るには、プリント中の熱環境を制御しなければなりません。

アクティブチャンバー加熱

ABSやASAのような材料は、冷却が早すぎたり不均一だったりすると「デラミネーション（層間剥離）」を起こしやすくなります。加熱チャンバーは単なる贅沢品ではなく、構造的な完全性を保つための必須条件です。

• Qidi Tech Q2 3Dプリンター は、最大65°Cに達するアクティブチャンバーヒーターを搭載しており、パーツ全体を制御された速度で冷却し、層間の結合を最大化します。
• より大きく複雑なブラケットには、QIDI MAX4 3Dプリンターが適しています。第3世代のアクティブチャンバーシステムを搭載し、65°Cでより均一な熱分布を実現します。この熱安定性は、ガラス繊維や炭素繊維複合材の内部応力を緩和し、荷重下で反ったり割れたりしにくいパーツを仕上げるために不可欠です。

アニーリングによる最大強度の向上

PET-CF フィラメントでプリントされたパーツは、アニーリング（焼きなまし）によって機械的特性をさらに向上させることができます。プリントしたパーツを制御されたオーブンに入れ、80-100°Cで4-8時間置くことで、ポリマー鎖が再編成され、パーツの剛性と耐熱性が大幅に向上します。

広い文脈：工業生産としての3Dプリント

「おもちゃ」のプリントから「道具」のプリントへの移行は、世界的なトレンドの一部です。アディティブ・マニュファクチャリング（積層造形）は、重量軽減とR&Dサイクルの短縮のために、高性能電気自動車（EV）のコンポーネントにも使用されています（2022年のEV設計に関するケーススタディを参照）。

プロフェッショナルグレードのフィラメントとハードウェアを使用してノートパソコンホルダーをプリントすることは、これらの最先端アプリケーションで使用されているのと同じ信頼性と材料科学の原則を利用していることになります。

最終安全チェックリスト

ノートパソコンをデスクの下に吊るす前に、以下の最終検証を行ってください：

1. HDTチェック： 使用材料のHDTは、予想される最大周囲温度を少なくとも30°C上回っていますか（安全のために約90°C以上を推奨）？
2. プリント方向： ブラケットを横向きに寝かせてプリントしましたか？「フラット」にプリントすることで、層がブラケットの長手方向に走り、荷重によって層が引き剥がされる（Z軸方向の引張）のを防げます。
3. インフィル密度： 構造部品には、多方向の強度を得るために「ジャイロイド」または「キュービック」パターンで少なくとも40%のインフィルを使用してください。
4. 壁の数（Wall Count）： 壁の数（ペリメーター）を少なくとも4層または6層に増やしてください。パーツの強度の大部分は、インフィルではなく外殻から得られます。
5. 荷重テスト： 設置後、ノートパソコンの2倍の重さ（約4-5kg）を10分間かけてください。目に見えるたわみやパキッという音が聞こえる場合は、設計または材料が不十分です。

クリープ耐性に注目し、アクティブチャンバー加熱を活用し、実績のある設計ヒューリスティックに従うことで、3Dプリントを趣味の実験から、あなたのワークスペースのための信頼できるプロフェッショナルなソリューションへと変えることができます。

免責事項： 本記事は情報提供のみを目的としています。機能的なパーツを3Dプリントすることには、材料の故障や機器の損傷に関するリスクが伴います。高価な電子機器を伴う耐荷重用途に3Dプリントパーツを使用する前に、必ず独自に荷重テストを行い、メーカーの仕様書を確認してください。
