エンジニアリングチャレンジ：3Dプリンティングは鋼鉄を代替できるか？

壊れたキャビネットヒンジの交換品を見つけることは、金物店の通路を探し回るようなものでありながら、あなたの特定のモデルが10年前に製造中止になったことに気づくことがよくあります。本格的なメイカーや小規模工房のオーナーなら、すぐに3Dプリントで解決策を考えます。しかし、装飾的なフィギュアのプリントから機能的な耐荷重ハードウェアへの移行は、エンジニアリング要件において大きな飛躍です。

標準的なキャビネットヒンジは、通常、鋼鉄からプレス加工されるか、亜鉛合金から鋳造されます。これらの材料は等方性強度（すべての方向で均等に強い）と、「クリープ」（材料が一定の応力下で永久変形する傾向）に対する高い耐性を持ちます。FDM（溶融積層法）技術でこれを再現しようとすると、異方性強度という現実に直面します。3Dプリント部品では、層間（Z軸）の結合は、XY平面の連続プラスチックストランドに沿った強度よりも一般的に30〜40％弱くなります。

コーヒーマグに手を伸ばした最初の瞬間に折れてしまわないヒンジを正常にプリントするには、ホビイスト材料を超えて、エンジニアリンググレードのプラスチックと、これらの高度なポリマーに必要な熱環境を提供するQIDI MAX4 3Dプリンターのような専用ハードウェアを採用する必要があります。

耐荷重部品の材料科学

家庭用修理における最も一般的な間違いは、標準的なPLA（ポリ乳酸）に手を伸ばすことです。PLAはプリントが容易で剛性がありますが、耐クリープ性に劣ります。キャビネットのドアはヒンジピンに一定の「デッドロード」をかけます。インフィル100％でも、PLAヒンジはおそらく数週間以内にたわみや変形が始まり、最終的にドアがぴったり閉まらなくなります。

エンジニアリングフィラメントが不可欠な理由

金属の性能に匹敵するために、私たちは複合材料に注目します。NISTによる付加製造用先進材料に関する研究は、繊維強化がプリント部品の機械的特性をどのように変えるかを強調しています。

PET-CF（炭素繊維強化PET）： これは家庭用ハードウェアにとってしばしば「ゴルディロックス」な材料です。PET-CFフィラメントは約72MPaの高い引張強度と、さらに重要なことに、優れた耐クリープ性を提供します。プラスチック内部の炭素繊維メッシュは構造的骨格として機能し、長期的な荷重下でポリマーチェーンが互いに滑るのを防ぎます。
PAHT-CF（高温ナイロン）： オーブンの近くや浴室のような湿度の高い環境にあるヒンジには、PAHT-CF（PPA-CF）フィラメントが優れています。これは、標準的なナイロンを劣化させる熱や湿気にさらされても、その機械的特性を維持します。

論理の要約： 当社の材料推奨は、引張強度とクリープデータの比較分析に基づいています。PLAは静的なブラケットには十分ですが、機能的なヒンジには、長期的な寸法安定性を確保するために、「ビカット軟化温度」と「熱変形温度」（HDT）が周囲のキッチン温度よりも大幅に高いことが必要です。

カーボンファイバーフィラメントで作られた高性能3Dプリントヒンジ部品のクローズアップ。マットな質感ときれいな層線を示す。

付加製造向け設計（DfAM）戦略

金属ヒンジを単に「3Dスキャンしてプリント」しても、それが機能するとは期待できません。金属は立方ミリメートルあたりはるかに高密度で強力です。これを補うために、現場での経験に基づいた特定の設計ヒューリスティックを適用する必要があります。

1. 50％厚みルール

経験則として、元々金属であったヒンジのどの部分も、プリント版では少なくとも50％厚みを増すべきです。鋼鉄ヒンジの翼が2mm厚の場合、プリント相当品は少なくとも3mmでなければなりません。この追加体積は、ポリマーの絶対強度が低いことを補います。

2. 異方性と配向の管理

3Dプリントヒンジに対する最大のリスクは、「層間剥離」です。ヒンジピンを垂直にプリントすると、ドアのせん断力が層を剥がそうとします。

解決策： 主応力が層に沿って作用し、層を横切らないように常に部品を配向させます。複雑なヒンジの場合、これはヒンジを別々のコンポーネントとしてプリントし、金属ボルトまたは水平にプリントされたピンを支点として使用することを意味する場合があります。

3. 応力集中とフィレット

鋭角な90度の角は、通常亀裂が始まる「応力集中部」です。設計に十分なフィレット（丸みを帯びた内部コーナー）を追加することで、荷重をより広い領域に分散させます。

プリント環境の役割

これらの修理に必要な材料（ABS-GFやPET-CFなど）でのプリントには、単に高温のノズルだけでは不十分です。これらの材料は、急速または不均一に冷却されると反りが発生しやすくなります。

アクティブチャンバー加熱の必要性

ヒンジをプリントする際、新しい層が堆積されるたびに内部応力が蓄積されます。「チャンバー温度」が低すぎると、下層が収縮している間に上層がまだ高温であり、部品がベッドから浮いたり、さらに悪いことに、後に破損につながる内部マイクロクラックが発生したりします。

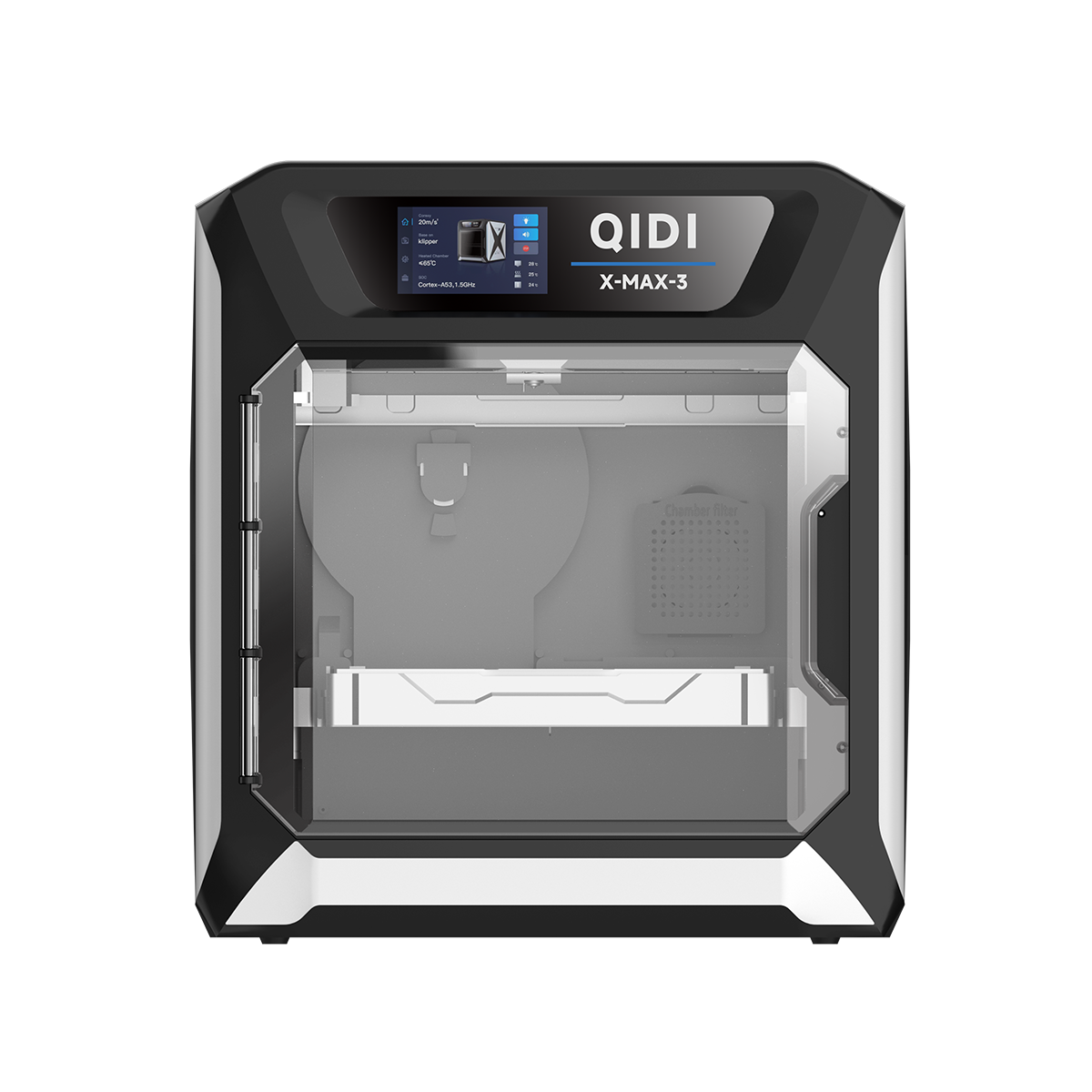

QIDI MAX4は65°Cに達するアクティブチャンバーヒーターを備えています。これにより、均一な冷却のための安定した環境が作られ、Z軸結合が大幅に強化されます。Q2Cは新規ユーザーにとって優れたエントリーポイントですが、アクティブチャンバー加熱はQIDI製品ラインの他の全モデルで標準機能です。エンジニアリングプラスチックの特定の要求に対しては、X-Maxシリーズの加熱性能がプロフェッショナルの選択であり続けます。

ステップバイステップ：交換部品のプリント

計測とCAD： デジタルノギスを使用して、元のキャビネットフレームの穴間隔を測定します。多くの場合、プレス加工された金属ヒンジの複雑な曲線を再現しようとするよりも、既存の穴に合う「機能的等価物」を設計する方が簡単です。
材料選択： 強度と使いやすさのバランスに優れたPET-CFフィラメントを選択します。フィラメントが乾燥していることを確認してください。炭素繊維フィラメントは吸湿性があり、湿気を吸収すると弱く脆い部品が生成されます。
強度のためのスライシング：
- ウォールループ： 4または6に増やします。これにより、部品の外側「シェル」が厚く連続したものになります。
- インフィル： 40〜60％のジャイロイドインフィルを使用します。グリッドやトライアングルインフィルとは異なり、ジャイロイドはすべての方向で等しい強度を提供し、ノズルが引っかかる可能性のある「交差点」がありません。
プリント： チャンバーヒーターを55〜60°Cに設定し、炭素繊維は標準的な真鍮ノズルを急速に摩耗させるため、硬化鋼ノズルを使用していることを確認します。
後処理（アニーリング）： 最大強度に達するには、エンジニアリングプラスチックはアニーリングの恩恵を受けます。プリント部品を制御されたオーブンに80〜100°Cで4〜8時間入れることで、ポリマーチェーンがさらに絡み合い、耐熱性と機械的靭性が向上します。

オンデマンド修理の未来

機能的なハードウェアをプリントする能力は、「循環経済」の要です。小さなプラスチックや金属のブラケットが壊れたという理由だけでキャビネットや家電製品全体を廃棄する代わりに、私たちはその解決策をローカルで製造できます。これは、アディティブ・マニュファクチャリングが廃棄物を削減し、カスタマイズされた生活環境を可能にする、スマートホームへの3Dプリンティングの統合のような、より大きな産業の変化を反映しています。

金属に頼るべき時

限界を認識することが重要です。ヒンジが天井までの高さの重いパントリードア用や防火ドア用の場合、3Dプリントプラスチックは、炭素繊維強化されたものでも、必要な安全マージンを提供できない可能性があります。最終的な取り付け前に、必ず意図した荷重よりも大幅に高い重量でプリントしたヒンジをテストしてください。
