最大耐荷重を実現する3Dプリント棚受けブラケットの設計方法

エンジニアリングの転換：装飾から実用的な3Dプリントへ

多くの人にとって、3Dプリントの旅はフィギュアやデスク玩具、装飾品などの美的なモデルから始まります。しかし、ユーザーが「プロシューマー」や小規模ビジネスの領域に移行するにつれ、焦点は「見た目」から「荷重下でいかに機能するか」へと移ります。3Dプリントされた棚受けブラケットの設計は、このギャップを埋める古典的なエンジニアリングの課題です。これには「試行錯誤」から脱却し、構造最適化と材料科学に基づいた手法への移行が求められます。

アディティブ・マニュファクチャリング（AM）は、大きな機械的ストレスに耐えなければならない軽量な最終用途部品の作成に使用されます。棚受けブラケットは一見単純に見えますが、同じ物理法則に従います。最大の耐荷重を実現するには、応力集中、異方性強度（積層に依存する弱点）、およびエンジニアリンググレードのフィラメント特有の熱特性を考慮する必要があります。

目標は、単にインフィルを増やしてパーツを「重く」することではなく、最適化された形状を通じて「スマート」にすることです。このガイドでは、信頼性において射出成形品や金属部品にも匹敵するブラケットを構築するために必要な技術的原則を探ります。

破損のメカニズム：なぜブラケットは壊れるのか

強度を最適化する前に、3Dプリントパーツが通常どのように破損するかを理解する必要があります。鋳造アルミニウムや成形プラスチックのような等方性材料とは異なり、FDM（熱溶解積層法）によるプリント品は「異方性」です。つまり、力が加わる方向によって強度が異なります。

1. Z軸の弱点（層間接着）

ブラケットにおいて最も一般的な破損箇所は、層と層の間の結合部です。荷重がかかると、水平な層の間に「引き剥がす」力が生じることがよくあります。

構造テストで観察される一般的なパターンに基づくと、荷重方向に対して層が平行にプリントされたブラケットは、垂直に配置されたものよりも耐荷重が40〜60%低くなるのが一般的です。これは、X-Y平面に沿った連続的な押し出しと比較して、層の界面を越えるポリマーチェーンの絡み合いが限定的であるためです。

2. 鋭い角への応力集中

機械部品設計の経験上、3Dプリントブラケットの故障原因で最も多いのは材料強度の不足ではなく、鋭い90度の角における「応力集中」です。これらの急激な形状変化は「フォースマルチプライヤー（力の増幅器）」として機能し、棚の重量すべてをプラスチックの単一のラインに集中させてしまいます。これが亀裂の進展と突然の機械的破損につながります。

3. ファスナーの抜け（プルアウト）

ブラケット本体が強くても、壁や棚への取り付け部が脆弱になることがあります。標準的な3Dプリントの壁（ウォール）は、荷重下でネジ山を保持するには薄すぎることが多く、ネジがパーツを突き抜けて「抜けて」しまう原因となります。

戦略的ジオメトリ：3:1ガセットと3mmボス

これらの問題を解決するために、単純なL字型を超えて、力をより均等に分散させるエンジニアリング上のヒューリスティック（経験則）を取り入れます。

ガセット（補強板）の最適化

ブラケットの垂直アームと水平アームの間の三角形のサポートである「ガセット」は不可欠です。しかし、その厚さは存在そのものと同じくらい重要です。

• 3:1の法則： 最大の効率を得るには、ガセットの厚さを補強するメインウォールの厚さの約3分の1にする必要があります。これにより、プリント中の冷却による反りを引き起こすことなく、高い剛性対重量比を実現できます。
• 可変厚さ： 高度な設計では、応力が最も高いコーナー部を厚くし、先端にいくほど薄くする「テーパー状」のガセットがよく使われます。

フィレット：応力の敵

鋭い内部コーナーをすべて「フィレット」（丸みのある半径）に置き換えることは、耐荷重を高めるおそらく最も効果的な単一の方法です。フィレットは荷重をより広い表面積に分散させ、応力が一点に「ボトルネック」化するのを防ぎます。

ネジ穴のための3mmボス・ルール

壁の引き抜け故障を防ぐために、プリントの標準的な壁の厚さに頼ってはいけません。

• 経験則： すべてのネジ穴の周囲に、最低3mm厚の「ボス」（円筒形の補強）を追加します。
• メリット： これにより、ネジ山が数本の外周（外壁）だけでなく、プラスチックの固まりとしっかり噛み合うようになります。潜在的な故障箇所を構造的なアンカーへと変えることができます。

材料選定：PLAを超えて

PLAはプロトタイピングには優れていますが、一定の荷重下で時間の経過とともに永久に変形する傾向である「クリープ」が発生しやすい材料です。実用的な棚には、エンジニアリンググレードのフィラメントが必要です。

NIST（米国国立標準技術研究所）のアディティブ・マニュファクチャリング用先端材料研究によると、カーボンファイバーやガラスファイバーなどの強化材を統合することで、熱可塑性プラスチックの機械的ベンチマークが大幅に向上します。

高性能フィラメントの比較

注：データはQIDI技術仕様に基づきます。

ほとんどの重量物用家庭用途には、PET-CFフィラメントが理想的な選択肢です。純粋なナイロンのような極端なプリントの難しさなしに、優れた寸法安定性と高強度を提供します。過酷な環境や可能な限り最大の荷重を想定して設計する場合は、UltraPA-CF25(PPA-CF Core)フィラメントが最高の曲げ弾性率（剛性）を提供し、ブラケットが時間の経過とともに垂れ下がるのを防ぎます。

最大強度を実現するための製造パラメータ

使用するハードウェアは、設計と同じくらい重要です。カーボンファイバー（CF）やガラスファイバー（GF）のような高性能材料がその真価を発揮するには、特定の条件が必要です。

1. アクティブチャンバー加熱

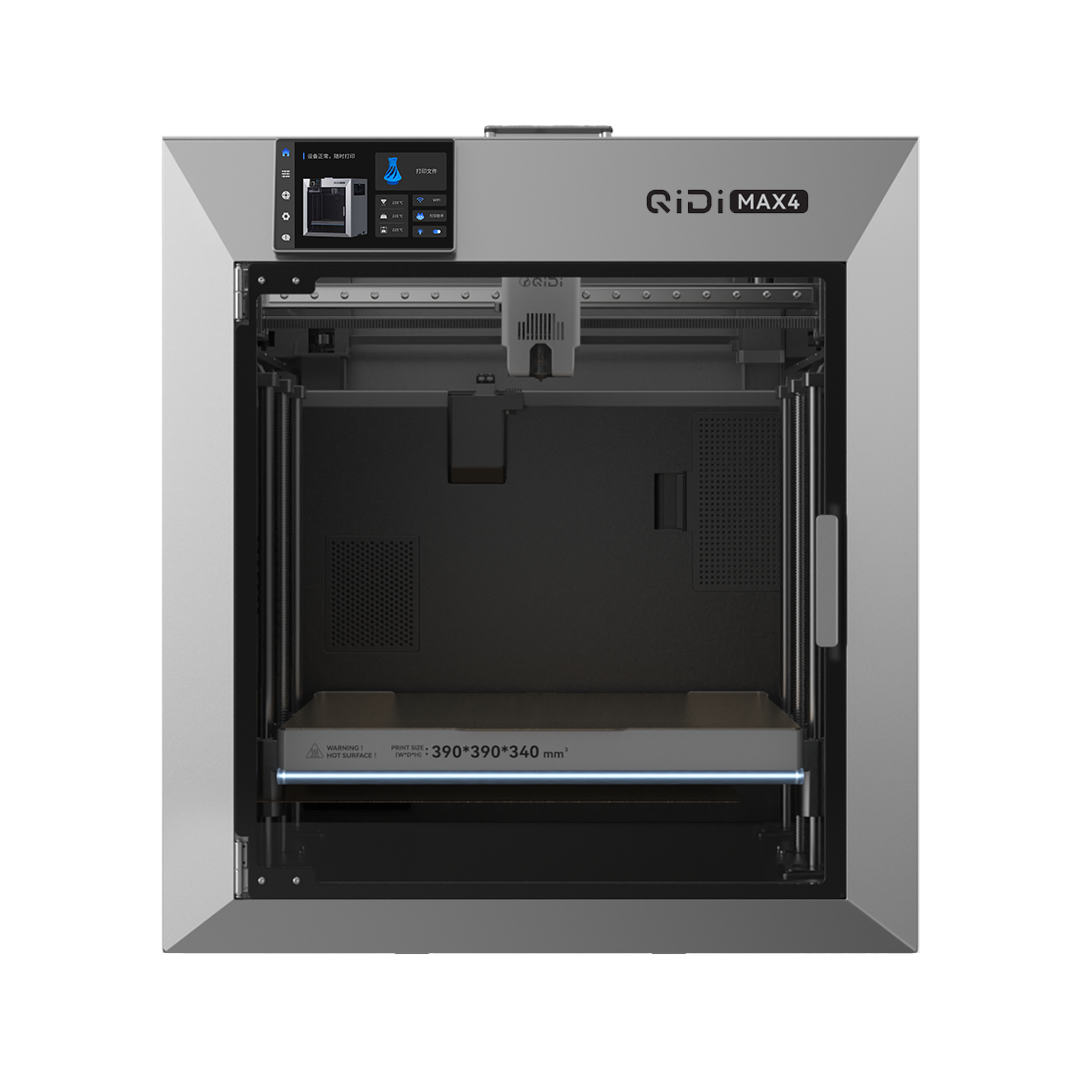

ABS、ASA、またはナイロンベースの複合材のような構造材料をプリントする場合、熱管理は妥協できません。QIDI Max4 3Dプリンターは、65°Cのアクティブチャンバー加熱システムを備えています。

• メリット： これにより、造形全体を通じて一貫した温度が維持され、層間接着が大幅に向上します。層間の「熱ショック」を軽減することで、ストレス下で剥離しにくい、よりモノリシック（一体的）なパーツを作成できます。

2. 強度のためのスライシング：インフィルより壁厚

よくある誤解は、インフィルを100%にすればパーツが「壊れなくなる」というものです。実際には、「ウォールループ（外壁）」を増やす方がはるかに効果的です。

• 論理： 応力は主にパーツの外皮に沿って伝わります。ウォールループを6層または8層に増やすことで、荷重の大部分を処理する厚い構造「シェル」が作成されます。インフィルは主にこれらの壁を支え、座屈を防ぐために使用されるべきです。
• インフィルパターン： 「Gyroid（ジャイロイド）」または「3D Honeycomb（3Dハニカム）」パターンを使用してください。これらは、横方向からの荷重に弱い「Grid」や「Lines」とは異なり、全方向（X、Y、Z）に対して均等な強度を提供します。

3. アニーリング（熱処理）の力

PET-GFフィラメントのような材料では、プリンターが止まったら製造工程が終わりというわけではありません。

• 工程： プリントしたブラケットをオーブンに入れ、80〜100°Cで4〜6時間加熱します。
• 結果： 「アニーリング」として知られるこのプロセスは、プリント工程で生じた内部応力を緩和し、ポリマーチェーンをさらに相互ロックさせます。テストの結果、これにより耐衝撃性が30〜50%向上し、繰り返し荷重下での層分離のリスクを大幅に軽減できることが明らかになっています。

検証と安全率：5:1のヒューリスティック

プロのエンジニアリング環境では、有限要素解析（FEA）を使用して荷重をシミュレートしますが、家庭ユーザーや小規模ビジネスでは「安全率」を使用します。

論理のまとめ： 3Dプリントパーツには、湿気レベル、ノズルの摩耗、わずかな温度変動による固有のばらつきがあることを前提としています。そのため、高い安全率を推奨します。

• 5:1の法則： 10kgを保持するブラケットが必要な場合は、理論上50kgを保持できるように設計・テストしてください。
• なぜこの数値なのか？： この500%のマージンは、Z軸における40〜60%の強度低下や、数ヶ月から数年にわたる使用での潜在的なクリープを考慮したものです。

耐荷重に確信が持てない場合は、犠牲ユニットを使用して「破壊テスト」を行ってください。壊れるまで徐々に重さを加え、その破壊荷重を5で割ることで「安全作業荷重」を算出できます。

主要なポイントのまとめ

高耐荷重の棚受けブラケットを構築することは、3Dプリント独自の特性を管理する作業です。以下の原則に従うことで、機能的であるだけでなく、非常に信頼性の高いパーツを作成できます。

• 配置を優先する： L字型が積層された層ではなく、連続したプラスチックのストランドによって形成されるよう、ブラケットを横向きにプリントします。
• 鋭い角を排除する： 応力集中を防ぐため、すべての内部接合部に大きなフィレットを使用します。
• 取り付け部を補強する： ネジが壁を突き抜けないよう、3mmボスのルールを適用します。
• 適切なフィラメントを選ぶ： 剛性にはPET-CFフィラメントを、最大の構造的完全性にはUltraPA-CF25(PPA-CF Core)フィラメントを使用します。
• ハードウェアを活用する： QIDI Max4 3Dプリンターのアクティブチャンバー加熱を利用して、層間結合強度を最大化します。
• 後処理を行う： ガラス充填またはカーボン充填パーツをアニール処理し、その潜在的な機械的性能を最大限に引き出します。

「形状をプリントする」から「構造を設計する」へと移行することで、3Dプリンターはホビー・ツールから、家庭やワークショップのための本物の製造資産へと進化します。

免責事項： 本記事は情報提供のみを目的としています。3Dプリントパーツの耐荷重は、プリント設定、材料の品質、環境条件を含む無数の変数に依存します。重要な用途については、常に独立した荷重テストを実施してください。3Dプリントパーツは予期せず故障する可能性があります。頭上への保管や、故障が負傷や重大な財産損害につながる可能性のある用途には使用しないでください。
