3Dプリントねじが金属ボルトと適合しない理由

はじめに：3Dプリントねじ山のざらついた現実

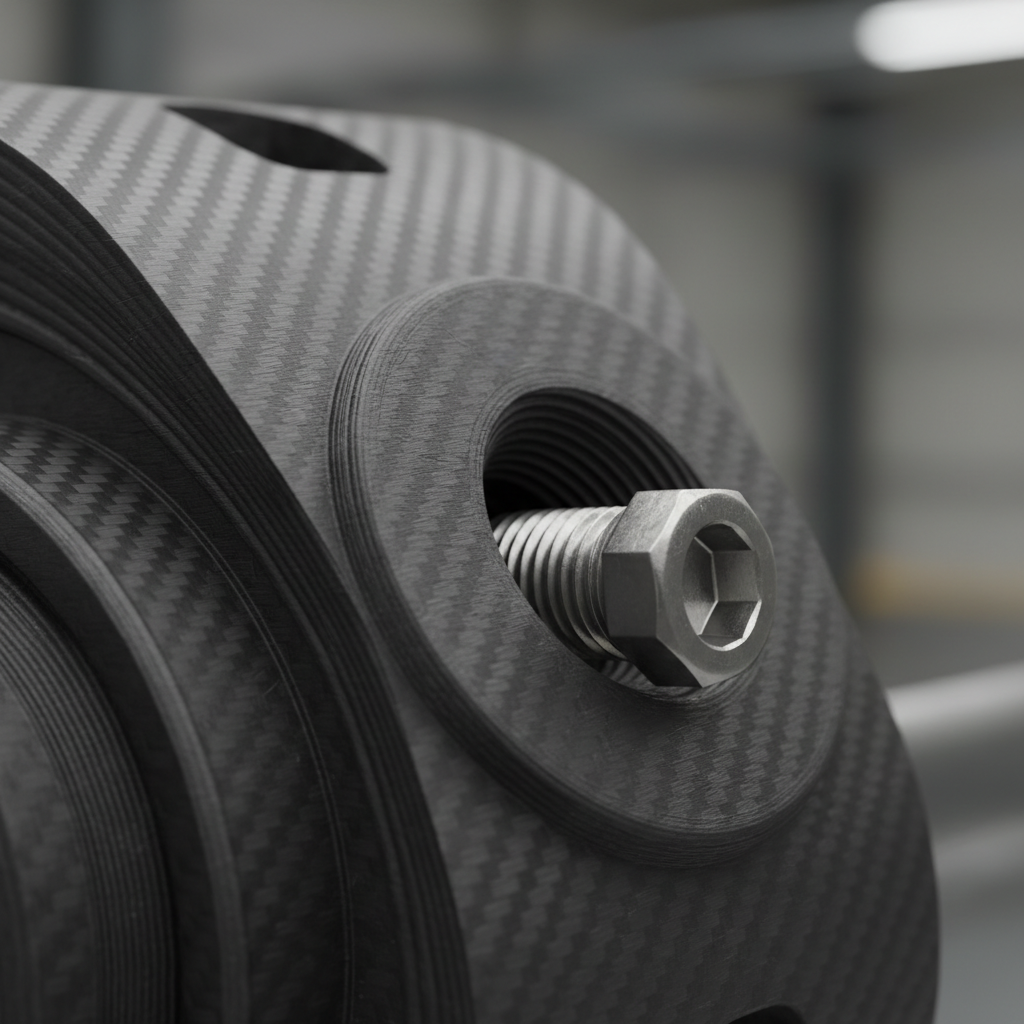

標準的なM6スチールボルトをプリント直後の3D部品にねじ込もうとしたことがあるなら、おそらく2つのうちのどちらかを経験したでしょう：ボルトが途中で固着するか、ねじ山が「ざらついた」感触で、ボルトが着座する前にプラスチックが剥がれてしまいました。このフラストレーションは、審美的な趣味のプリントから機能的なエンジニアリングコンポーネントへ移行するプロシューマーや小規模ショップにとって共通のハードルです。

3Dプリントねじ山と金属ボルトの間のギャップは単なる「不運」ではなく、形状の衝突です。金属ボルトはミクロン単位の公差で機械加工または転造されるのに対し、FDM（溶融積層法）部品は離散的な水平層で構築されます。この記事では、これらの失敗がなぜ発生するのかを探求し、工業基準に匹敵する機械的嵌合を達成するためのプロフェッショナルフレームワークを提供します。

形状のギャップ：FDMがらせん性に苦戦する理由

その核心において、ねじ山は連続的ならせんです。しかし、FDMプリンティングは2D層を積み重ねる非連続的なプロセスです。これにより、スムーズな嵌合を妨げるいくつかの機械的ハードルが生じます。

階段効果

プリンターが「ステップ」（レイヤー高さ）で移動するため、ねじ山の傾斜した側面は滑らかな斜面ではなく、一連の微小なリッジになります。これらのリッジは、金属ボルトの滑らかな表面に対して鋸刃のように作用します。

収縮と材料収縮

ABSやASAのようなエンジニアリング材料は耐久性で評価されますが、冷却時に熱収縮が発生しやすいです。円形の内部ねじ山が収縮すると、その直径が減少し、ボルトに対して穴が小さくなります。

熱管理：寸法精度の秘訣

プロフェッショナル3Dプリンティングにおける最も重要なハードウェアの利点は、環境を制御する能力です。ASA Filamentのような材料では、開放空気でのプリントはねじ山精度においてほぼ確実に失敗します。

加熱チャンバーの力

機能部品生産を扱ってきた経験では、アクティブチャンバーヒーティングは機械的ねじ山にとってオプションではないことを観察しています。ABSやASAでプリントする場合、60〜70°Cに維持されたチャンバーにより、材料はより遅く、より均一な速度で冷却されます。

モデリングノート（熱変形）： 高温ポリマーのシナリオモデリングに基づき、周囲環境でプリントされた部品と制御された60°Cチャンバーでプリントされた部品を比較しました。

プログレードのねじ山設計ヒューリスティック

試行錯誤を超えるために、プロフェッショナルデザイナーは「経験則」またはヒューリスティックを使用して、3Dプリンティングの固有の限界を補償します。

2〜3%拡大ルール

ABSやASAのような高収縮材料の内部ねじ山を設計する場合、CADソフトウェアで公称径を使用しないでください。代わりに、ねじ山直径に2〜3%の拡大係数を適用します。例えば、10mmの公称ねじ山が必要な場合、CADモデルを10.2mmまたは10.3mmで設計します。この「拡大」は、部品が室温に達するにつれて発生する予測可能な収縮を考慮します。

タッピングオフセット

ねじ山を清掃するために金属タップを使用する予定がある場合——これは一般的なプロフェッショナル慣行です——プリント穴を0.1mm〜0.2mm意図的に小さく設計する必要があります。これにより、タップがプラスチックにこすれて構造的亀裂を引き起こすことなく、レイヤーラインを切削し、滑らかな機械加工面を作成するのに十分な「肉」が提供されます。

先進材料：PA12-CFと強度の重要性

高応力用途では、標準プラスチックはしばしば不十分です。ここでPA12-CF Filamentのような炭素繊維強化ポリマーが不可欠になります。

PA12-CFはねじ山加工においていくつかの利点を提供します：

1. 低摩擦： 自己潤滑性を持ち、ボルトの固着を防ぎます。
2. 高剛性： 炭素繊維メッシュが内部応力を低減し、優れた寸法安定性をもたらします。
3. 耐熱性： ボルト挿入時の摩擦によって発生する熱下でも形状を維持します。

アニーリングワークフロー

ナイロンベース材料のねじ山強度を最大化するには、アニーリングが重要な後処理ステップです。プリント部品を80〜100°Cのオーブンに4〜6時間入れることで、内部応力を解放できます。このプロセスは、時間の経過とともに荷重下でねじ山が「クリープ」したり変形したりする可能性を大幅に低減します。

プロフェッショナルな代替品：ねじ込みインサート

ねじ山のプリントは可能ですが、機能部品——特に頻繁に分解されるもの——に対する最も信頼性の高いアプローチは、ヒートセットねじ込みインサート用に設計することです。

ボルトの張力をプラスチックに依存する代わりに、真鍮やステンレススチールのインサートをプリントされた穴に圧入します。これにより、3Dプリンティングのラピッドプロトタイピング速度と従来の留め具の機械的耐久性が組み合わされます。このアプローチは、精度と寿命が最重要である解剖モデルの医学研究や産業用ジグで広く使用されています。

YMYL免責事項： この記事は情報提供のみを目的としています。機械部品、特に荷重下または安全重視の用途で使用されるものは、資格のあるエンジニアによって設計およびテストされるべきです。最終実装前に、常に3Dプリントコンポーネントの荷重テストを実行してください。
