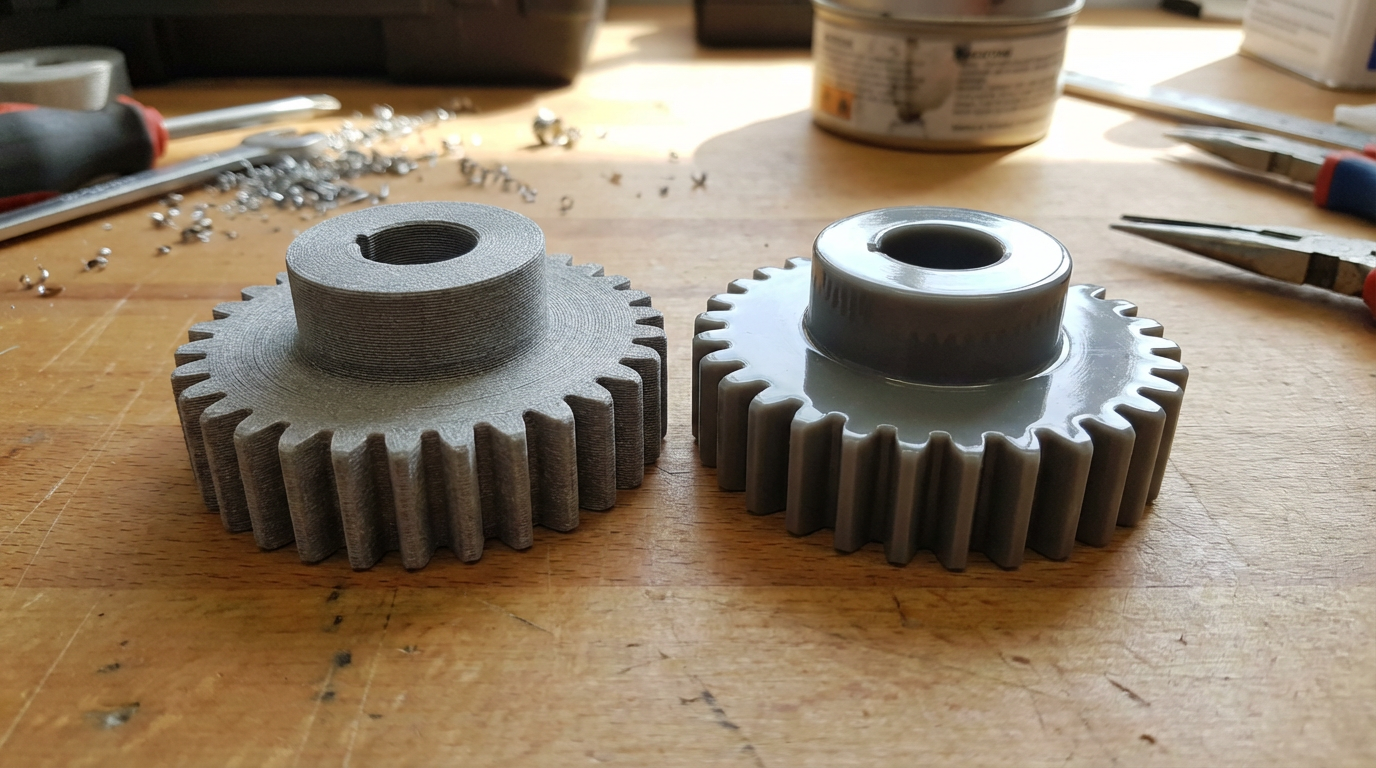

ABSのアセトン蒸気平滑化：ステップバイステップ安全ガイド

アセトンスムージングの仕組み

ABS（アクリロニトリル・ブタジエン・スチレン）は3つのポリマー成分から成ります。アセトンはスチレン成分を溶解します。スチレンは材料の光沢のある硬質マトリックスを構成する部分です。ABSがアセトン蒸気にさらされると、表面層がちょうどよく溶解し、層の線の間の谷間を埋めるように流れます。アセトンが蒸発するにつれて、表面は再固化し、射出成形のように滑らかで光沢のある仕上がりになります。

このプロセスは材料を取り除くわけではありません。材料を再分配します。層の線のピークが溶けて谷間に流れ込みます。その結果、どんなに研磨しても達成できないほど滑らかな表面が得られ、サンドペーパーが届かない凹部や曲線部分にも一貫した光沢が広がります。

安全第一：アセトンは侮れない

アセトンの引火点は−20℃（−4°F）です。これは、作業場で遭遇するあらゆる温度で発火する可能性があることを意味します。OSHAのアセトン化学データシートには、空気中の爆発濃度範囲が体積比で2.5〜12.8％と記載されています。密閉空間内の少量のアセトンでも、数分以内にこの範囲に達する可能性があります。CAMEO Chemicalsデータベースでは、酸化剤や発火源から離して保管する必要がある可燃性液体に分類されています。

必要な安全装備

重要なルール

近くに裸火を置かないでください。発熱体が露出したスペースヒーターも使用しないでください。火花を発する工具も使用しないでください。アセトン蒸気は空気より重く、床面に溜まるため、ガレージの床面レベルの発火源（パイロットライト、電気ヒーター）は見落とされがちです。

可能な限り屋外で作業してください。やむを得ず屋内で作業する場合は、ファンで蒸気を外に排出する窓の近くにセットアップしてください。空気清浄ガイドは3Dプリンティングスペースの換気原理をカバーしており、同じロジックが溶剤による後処理にも適用されます。

コールドベーパー法（推奨）

これが最も安全なアプローチです。熱源も沸騰した液体もなく、密閉容器内で室温で蒸発するアセトンだけです。

必要なもの

• 蓋付きガラス容器（小部品用はメイソンジャー、大型用はガラス製キャセロール皿とガラス蓋）。プラスチックはアセトンで溶解するものが多いため使用しないでください。
• ペーパータオル
• アセトン（ホームセンターグレードで十分、100%アセトン。油分を含む除光液は不可）
• プリントを浮かせる小さな台座（ボトルキャップ、アルミホイルを丸めた台座など）

手順

1. ガラス容器の内壁にペーパータオルを敷きます。
2. ペーパータオルをアセトンで湿らせます。全体が湿っていて、滴らない程度にします。浸透させるのに十分な量を使用します。
3. 中に台座を置きます。プリントがペーパータオルや液体に触れてはいけません。
4. ABSプリントを台座に置きます。
5. 容器に蓋をして密閉します。
6. 待ちます。15〜20分ごとに確認します。ほとんどのプリントは30〜60分で適切な平滑化レベルに達します。細かいディテールのある小部品は15〜20分しか必要ない場合があります。
7. 手袋を着用してプリントを取り出します。表面は少しベタつく感じがします。換気の良い場所に置き、残りのアセトンが蒸発して表面が硬化するまで2〜4時間は触らないでください。

コールド法では制御が可能です。過度の平滑化になる前に進行状況を確認して停止できます。15分後、表面は微妙な光沢を帯びます。30分までに、個々の層の線は区別しにくくなります。45〜60分で、表面は射出成形に似た完全な光沢に達します。それを超えると、アセトンが表面材料を溶解しすぎて、細かいディテールが丸まったり消えたりします。鋭いエッジは柔らかくなり、テキストは読めなくなり、寸法精度が低下します。

周囲温度は速度に影響します。25℃ではアセトンの蒸発が速くなり、平滑化も加速します。15℃以下ではプロセスが大幅に遅くなります。予測可能な結果を得るには18〜25℃を目指してください。異なる暴露時間の前後写真付きの視覚的なチュートリアルについては、Prusaの化学平滑化ガイドが良い参考になります。

小部品のディップスムージング

強力な平滑化が必要な小部品には、液体アセトンに短時間浸す方法が効果的です。部品を1〜3秒間浸し、取り出して非粘着面（アルミホイルまたはシリコーンマット）で乾燥させます。表面は瞬時に溶解し、アセトンが蒸発するにつれて再固化します。

この方法はより高速ですが、許容範囲が狭いです。1秒長すぎると表面が不均一に溶けます。最初にテストプリントで練習してください。ABSでキャリブレーションキューブを数個プリントし、異なる時間浸して、特定の層の高さと壁厚でのタイミングを習得してください。

低臭気ABS Rapidoも標準ABSと同じようにアセトンスムージングに反応します。「低臭気」処方はプリント時の煙霧を低減するものであり、後処理時の溶剤相互作用ではありません。

効果のあるプラスチック（と効果のないもの）

PLAで滑らかな仕上げが必要な場合、効果のある溶剤を探すよりも、研磨とエポキシコーティング（XTC-3Dなど）の方が良い選択肢です。表面仕上げガイドは、全材料向けの研磨、プライマー処理、コーティング技術をカバーしています。また、平滑化段階に進む前のABSおよびASAプリントのヒントについては、ABS/ASA/PCガイドにプリント設定がまとめられています。

寸法変化と公差

アセトンスムージングはピークから材料を除去し、谷間を埋めます。正味の寸法変化は暴露時間に依存しますが、コールドベーパー法で30〜60分暴露の場合、0.1〜0.3mmの表面再分配を予想してください。外部寸法はわずかに縮小し（ピークが溶ける）、穴や内部フィーチャーは軟化した材料が内側に流れることで縮小する場合があります。

外観が寸法よりも重要な装飾部品では、これは問題になりません。厳しい公差を持つ機能部品（他の部品と嵌合する必要がある部品など）では、重要面でのアセトンスムージングを省略するか、モデルに0.1〜0.2mmの追加クリアランスを設計して対応してください。

そもそもABSを適切にプリントすることで、強力な平滑化の必要性が減ります。Plus4のような65℃の加熱チャンバーを備えたプリンターは、反りや層間剥離を最小限に抑え、表面がより滑らかに仕上がり、必要なアセトン暴露が少なくなります。特定の表面要件のための後処理が必要な場合、より軽い平滑化は寸法をより良く保持します。

車内装やその他の熱暴露環境向けのABS部品については、ABSとASAの耐熱性比較が平滑化前の適切なベース材料の選択に役立ちます。また、コスプレアーマーの仕上げについても、塗装前のABSアーマープレートに同じ平滑化技術が適用されます。

一般的な問題のトラブルシューティング

平滑化後の白い残留物または曇り

表面の白い膜は、通常、水分汚染を意味します。アセトンが湿った空気から水分を吸収すると、溶解したABSが透明な光沢ではなく曇った仕上がりで再固化します。湿度の低い日に作業するか、開封したばかりのアセトンを使用してください。曇りがすでに発生している場合は、部品をアセトン蒸気に5〜10分間軽く再暴露し、乾燥した環境で硬化させてください。

不均一な平滑化（光沢のある部分と艶消し部分が隣接）

容器内の蒸気濃度が均一ではありません。アセトンを含ませたペーパータオルに最も近い表面は、遠い表面よりも速く平滑化されます。暴露の途中でプリントを90度回転させるか、容器のすべての側面にペーパータオルを敷いて蒸気分布をより均一にします。背の高い部品は上下で不均一に平滑化されます — プラットフォームに置く代わりに、ワイヤーフックで蓋から吊るしてみてください。

表面の発泡

アセトンが表面より深く浸透し、蒸発中に外側に気化するときに泡が形成されます。これは過剰暴露や、インフィルが少なく壁が薄い部品で発生します（アセトンが内部の閉じ込められた空気ポケットに到達する）。暴露時間を短縮し、平滑化予定の部品には3以上のペリメーターを使用してください。
