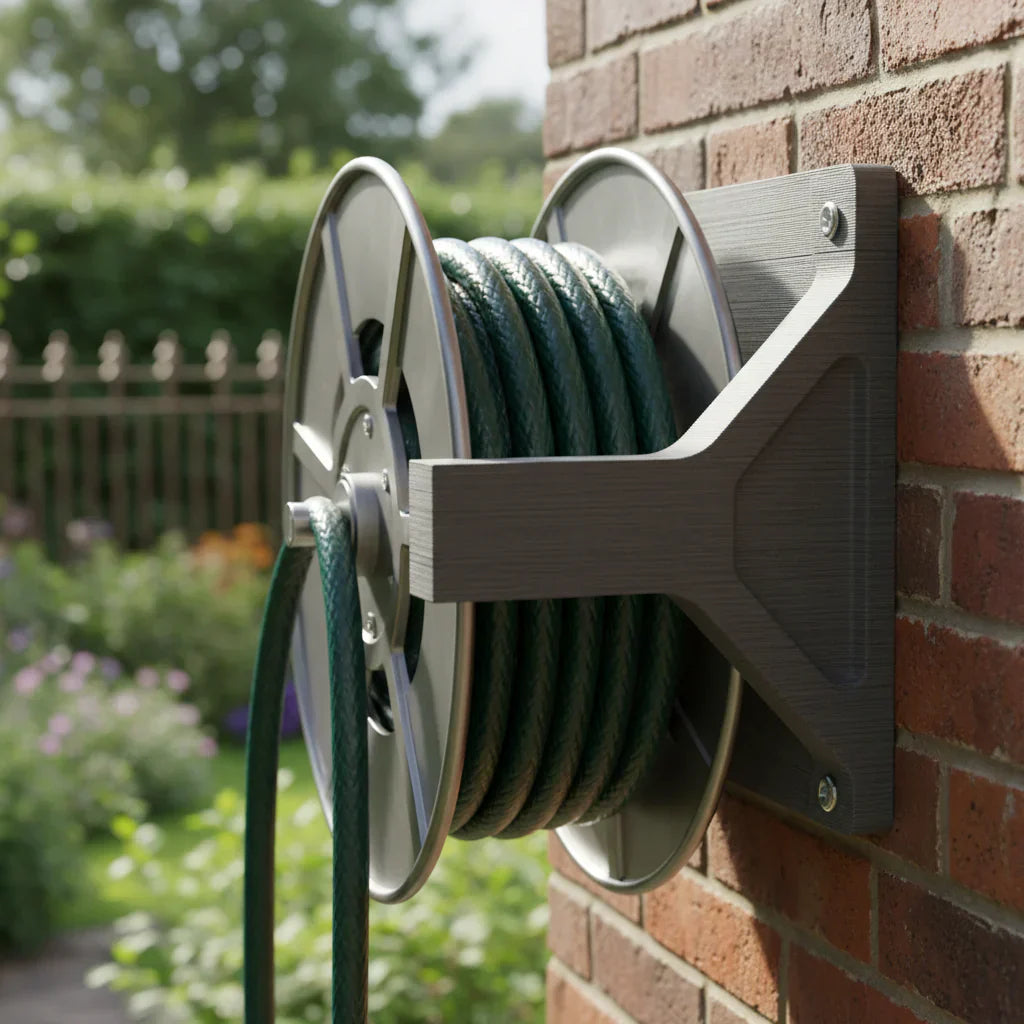

頑丈なガーデンホースリールブラケットに最適なフィラメント

屋外向け設計：材料選択がブラケットの寿命を決定する理由

ガーデンホースリールブラケット用のフィラメントを選択することは、見かけ以上に複雑な工学的課題です。屋内の棚や装飾プリントとは異なり、ホースリールブラケットは、水で満たされたホースからの大きな静的荷重、ホースが引っ張られたり巻き戻されたりする際の動的力、そして紫外線（UV）放射と湿気による絶え間ない劣化という、環境的・機械的ストレスの「三重苦」に耐えなければなりません。

本格的なメイカーや小規模ショップオーナーにとって、PLAのような趣味グレードの材料からプロシューマー向けエンジニアリングプラスチックへの移行は、この用途において不可欠です。屋外構造物の故障分析では、PLAベースのコンポーネントが直射日光にさらされて6〜12ヶ月以内に構造的完全性を大きく失うケースを頻繁に目にします。配管や外壁を損傷する可能性のある壊滅的な故障を防ぐには、高い「クリープ耐性」（一定の荷重下での変形に抵抗する能力）と優れたUV安定性を持つ材料を優先する必要があります。

ガーデンホースリールの機械的現実

水で満たされた標準的な50フィートのガーデンホースは、簡単に30〜50ポンドを超えることがあります。この重量が壁面取り付けブラケットに集中すると、一定の片持ち応力が発生します。さらに、ホースを引っ張る動作は、静的荷重の2倍から3倍にもなる動的荷重をもたらします。

クリープと引張強度の理解

3Dプリンティングの世界では、引張強度（材料が破断する前に耐えられる最大応力）は話の半分に過ぎません。ブラケットにとってより重要な要素は「クリープ」です。パデュー大学図書館の3Dプリンティング用語集によると、FDMプリントプラスチックは長期的な応力下で異なる挙動を示します。

• 静的荷重： リールの一定の下向きの引っ張り。
• 動的力： ホースが限界に達したときの突然の「引き込み」。
• クリープ変形： 重いリールを保持する数ヶ月間の、プラスチックのゆっくりとした永久曲げ。

主要フィラメントの分析

過酷な屋外用途では、4つの材料が際立っています。それぞれが強度、耐候性、プリントの容易さの異なるバランスを提供します。

1. ASA（アクリロニトリル・スチレン・アクリレート）

ASAは、屋外使用のゴールドスタンダードとしばしば見なされます。これはABSの耐候性代替品として開発されました。ABSはUV光下で黄変し脆くなる傾向がありますが、ASAは機械的特性と色を何年も維持します。

ASA-Aero Filamentはここでユニークなオプションです。「オンデマンド発泡」技術により軽量用途向けに設計されていますが、ASAポリマーの核となるUV耐性を保持しています。ブラケットの場合、発泡技術を低い比率で使用することで、レイヤーラインを隠すマットなプロフェッショナル仕上げを提供しながら、季節的な温度変動（-10°C〜40°C）に必要な熱サイクル耐性を維持できます。

2. PET-GF（ガラス繊維強化PET）

剛性とクリープ耐性が主な懸念事項である場合、ガラス繊維強化PETは強力な選択肢です。PETは本質的にナイロンよりも耐湿性があり、ガラス繊維の添加は「曲げ弾性率」（剛性）を大幅に向上させます。

PET-GF Filamentは、約86.7°Cの熱変形温度（HDT）を提供します。これは、夏の直射日光下で暗色のブラケットが容易に60〜70°Cに達する可能性があるため、非常に重要です。PLAや一部のPETGのようにHDTが低い材料は、リールの重量で軟化してたわみます。ガラス繊維強化はプリント内の「骨格」として機能し、この変形を防ぎます。

3. PAHT-GF（高温ガラス繊維ナイロン）

最も要求の厳しい「プロシューマー」ワークフローでは、ガラス繊維で強化された高温ナイロン（PPA）が能力の頂点を表します。PMCの3Dプリンティング材料の進歩に関するレビューによると、繊維強化ポリマーは廃棄物や標準プラスチックを高強度の工業構造物に変えるために不可欠です。

PAHT-GF (PPA-GF) Filamentは、標準的なナイロン6よりも吸湿性が低くなるように特別に改質されています。標準ナイロンは水を吸収して柔軟になり（強度を失う）ますが、PAHT-GFはアニーリング後も137 MPaの曲げ強度を維持します。これにより、雨や高湿度に常にさらされるブラケットに最適です。

4. Odorless ABS Rapido

換気が懸念される小規模ワークショップで作業するが、高強度が依然として必要な場合、Odorless-ABS Rapido FilamentはXY軸で約40MPaの引張強度を提供します。ABSは長期的なUV保護のためにコーティングや塗装が必要ですが、その高い層間接着性は機械的応力に対して非常に耐久性があります。

「グリーン」ファクター：炭素繊維とリサイクルプラスチック

産業用3Dプリンティングにおける新興トレンドは、炭素繊維で強化されたリサイクルプラスチックの使用です。炭素繊維強化ポリマーに関するScienceDirectに掲載された研究は、炭素繊維をリサイクル廃棄物に添加することで、環境への影響を大幅に低減する高強度で軽量な構造物を作成できることを強調しています。

実際の庭園用途では、炭素繊維強化フィラメント（PA-CFやPET-CFなど）は、ガラス繊維オプションと比較して優れた長期的なUV耐性を示すことが多いです。実務者は、CF強化部品が屋外暴露2年後でも元の引張強度の80%以上を維持できることを観察しています。ブラケットに絶対的に最長の寿命を求めるなら、CF強化エンジニアリングプラスチックがゴールドスタンダードです。

構造的完全性のための設計

適切なフィラメントの選択は戦いの半分に過ぎません。プリント設定と設計選択が、ブラケットが保持するか破断するかを決定します。

壁厚とインフィル

50ポンド以上を支えるブラケットには、最低5〜6mmの壁厚を推奨します。これにより、プリントの外側「スキン」が張力と圧縮力に対処できることを保証します。

• インフィルパターン： 「グリッド」や「ライン」を避けてください。トライアングルまたはジャイロイドインフィルを使用します。これらのパターンは多方向の強度を提供し、一定の圧力下で崩壊しにくいです。
• インフィル密度： 40〜50%を目指します。50%を超えると、プリント時間と材料コストが大幅に増加する一方で、強度の向上は頭打ちになることがよくあります。

ハードウェア統合と応力集中

最も一般的な故障ポイントの一つは、プラスチック自体ではなく、ボルトとブラケットの接合部です。プラスチック部品に対して金属ボルトを締め付けると、高い局所応力が発生します。

• 拡大穴： 取り付け穴をハードウェアより1〜2mm大きく設計します。これにより、ボルトがプリントの層を分割する楔のように作用するのを防ぎます。
• ワッシャー： クランプ力をプラスチックのより大きな表面積に分散させるために、必ず大型のフェンダーワッシャーを使用してください。

プリント環境の管理

PAHT-GF (PPA-GF) FilamentやOdorless-ABS Rapido Filamentのようなエンジニアリングフィラメントは、成功のために特定の条件を必要とします：

1. 湿気管理： ナイロンおよびPETベースの材料は吸湿性です。湿った空気に数時間さらされるだけで、ノズルでの「ポッピング」や弱い層間結合につながる可能性があります。常にドライボックスからプリントし、放置された場合は80〜100°Cで4〜8時間フィラメントを乾燥させてください。
2. チャンバー温度： ABSやASAの反りを防ぐには、加熱チャンバーまたは密閉チャンバーが強く推奨されます。これにより、プリント中の残留応力が解放され、部品がベッドから「浮き上がる」のを防ぎます。
3. アニーリング： 最大強度を得るには、PET-GFやPAHT-GFでプリントされた部品をアニーリングする必要があります。これには、完成したプリントを80〜100°Cのオーブンに数時間入れることが含まれます。このプロセスによりポリマー鎖が再配列され、部品の耐熱性と機械的靭性が大幅に向上します。

重要ポイントのまとめ

長持ちするガーデンホースリールブラケットのために、選択は明確です：

• 直射日光に最適： ASA-Aero Filamentまたは標準ASA（その比類ないUV安定性のため）
• 重荷重に最適： PET-GF Filament（高い剛性とたわみ耐性（クリープ）のため）
• 過酷な環境に最適： PAHT-GF (PPA-GF) Filament（高い耐熱性と耐薬品性のため）

これらの高性能材料を、6mm壁や拡大取り付け穴などのスマートな設計と組み合わせることで、市販のプラスチックブラケットよりも優れた性能を持つカスタムガーデンソリューションを、カスタム金属加工のコストの一部で作成できます。屋外プリントに関するさらなる洞察については、直射日光下でのASA vs PETGガイドや、振動マウントにおける耐疲労性の技術的分析をご覧ください。

免責事項： この記事は情報提供のみを目的としています。構造物に重量機器を取り付ける際は、壁と留め具が意図された荷重に対応していることを確認するために、常に専門の請負業者に相談してください。3Dプリント部品は予期せず故障する可能性があります。屋外構造部品の定期的な点検をお勧めします。
