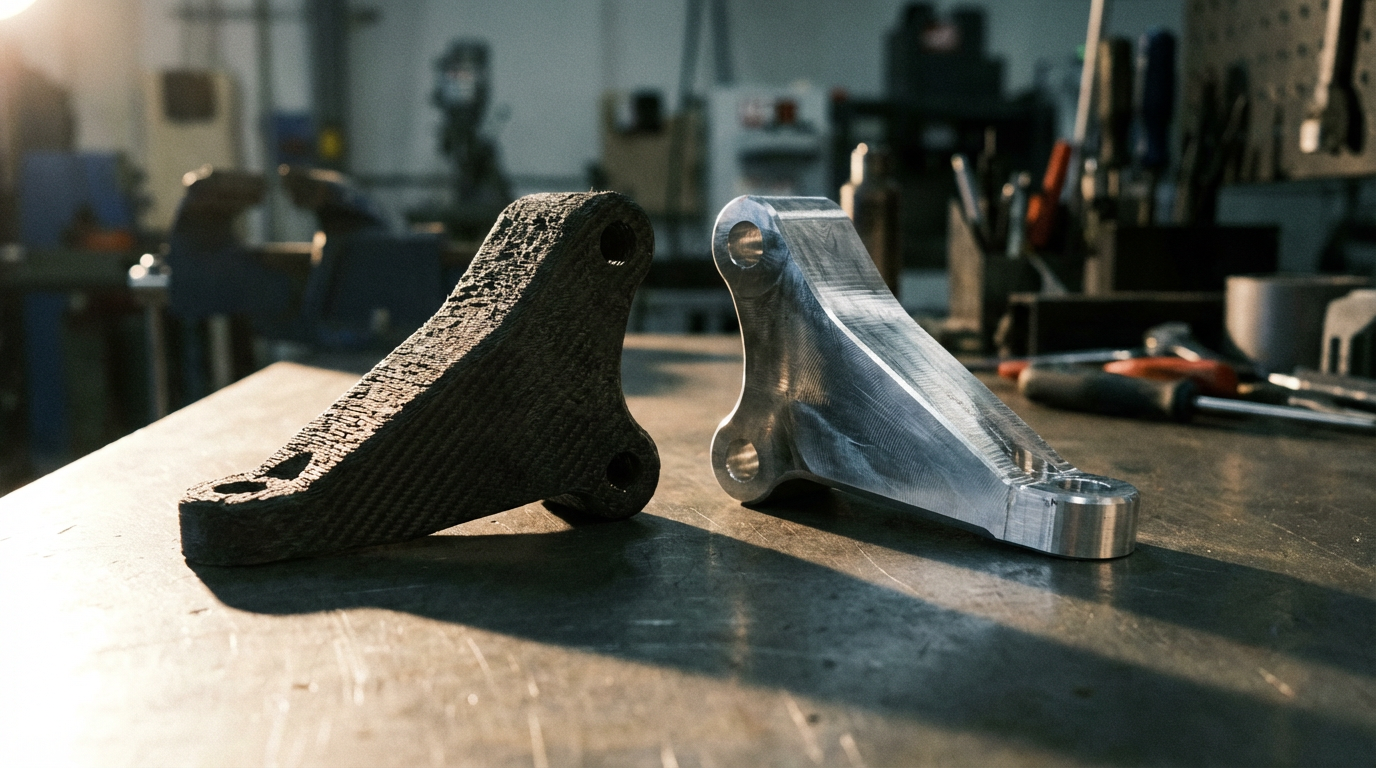

カーボンファイバーFDM部品は本当に金属部品を代替できるか？

約束（と誇大広告）

「3Dプリントできる最強のものは何か」と尋ねる人にとって、カーボンファイバーフィラメントは頼りになる答えとなっています。そして表面的には、その説明は説得力があるように聞こえます。ナイロンやPETマトリックスに埋め込まれた短いカーボンファイバーが、標準的なプラスチックよりも剛性が高く、軽量で、寸法安定性に優れた部品を生み出すというものです。

しかし「PLAより強い」と「アルミニウムの代替になり得る」はまったく異なる主張です。前者は簡単に検証できます。後者には実際のデータ、正直な比較、そしてCF-FDM複合材料がどこで劣るかを率直に述べる姿勢が必要です。それがこの記事の目的です。

私は数週間かけて、メーカーのデータシート、CNC Kitchenなどの独立系テストラボ、査読付き研究から機械的特性データを収集しました。そこから浮かび上がる全体像は、懐疑論者もマーケティング部門もあなたに信じてほしいよりもはるかに微妙なものです。

強度の数値、正直に

まずは誰もが知りたい比較から始めましょう。これらはISO 527に基づいて測定された引張強度の値で、XY方向（FDM部品で最も強い方向）にプリントされたものです。

生の数値は明確な事実を示しています。最高のCFフィラメントでもアルミニウムの引張強度の約25〜35％にしか達しません。これは大きなギャップです。剛性（弾性率）ではさらに差が広がります。アルミニウムは、繊維含有量とマトリックスタイプに応じて、プリントされたCF複合材料よりも約8〜20倍剛性が高いです。

しかし、計算を変える詳細があります。密度です。CF複合材料はアルミニウムの半分以下の重量で、鋼鉄の約6分の1です。比強度（強度対重量比）の観点では、ギャップは大幅に縮まります。Markforgedの報告によると、連続カーボンファイバー部品は曲げにおいて6061アルミニウムよりも50％高い比強度を達成しています。

CNC Kitchenによる独立テストでは、異なるPA12-CFブランドでより高い値が報告されています。XY方向で乾燥時約120 MPa、吸湿後は約102 MPaに低下します。上の表のPolymakerの数値（72 MPa）とのギャップは、メーカー間の実際のばらつき、繊維含有量、試験条件の違いを反映しています。PA6-CFは乾燥時には約140 MPaと強力でしたが、吸湿後は78 MPaまで低下しました。これは44％の損失であり、部品が空調管理された部屋以外で使用される場合には重要な意味を持ちます。

Z軸問題

ここからが正直な議論の始まりです。上の表のすべての数値はXY方向で測定されています。つまり、荷重はプリント層と同じ平面に加えられたものです。これが強い方向です。荷重を90度回転させて層を引き離すようにすると、状況は一変します。

アルミニウムはどの方向に荷重をかけても変わりません。CF-FDM部品は方向に大きく依存します。BASF PAHT CF15はZ方向で103 MPaからわずか18 MPaにまで低下し、82％の損失です。性能の良いPA12-CFでさえ層間で40％の強度を失います。

Nature Scientific Reportsに発表された研究では、連続カーボンファイバー複合材料は繊維配向に垂直に荷重をかけると引張強度の最大98％を失う可能性があることが示されています。これは連続繊維の極端なケースですが、CF-FDM部品にとってプリント方向が最も重要な設計上の決定事項である理由を示しています。

この異方性が、CF-FDMを任意の荷重条件下で機械加工された金属の代替品として扱えない根本的な理由です。金属は等方性です。プリントされた複合材料はそうではありません。この制約に対応した設計は可能ですが、従来の部品設計が要求しない方法で荷重経路を考える必要があります。

CF-FDMが実際に金属に勝るケース

制限があるにもかかわらず、CF-FDM複合材料が重要となる指標で機械加工アルミニウムを凌ぐ実際の用途があります。生の強度ではなく、重量、コスト、納期、形状自由度の組み合わせにおいてです。

治具、固定具、工具

これが最も明確な勝利です。Dixon Valve & Coupling社は、ロボット組立ラインのCNC機械加工アルミニウム製ジョーを、Markforged Onyx + 連続カーボンファイバー部品に置き換えました。結果は、プリント治具1個あたり9.06ドルに対して、機械加工相当品は290.53ドルでした。これは97％のコスト削減であり、生産時間は72時間から10時間未満に短縮されました。

製造用治具は構造荷重を支えません。部品を位置決めし、ドリルガイドを位置合わせし、基準面を提供します。CF-FDMはこれらすべてに十分な強度を持ち、作業現場では軽量で、治具が損傷したり設計が変更されたりしても翌日には交換可能です。

ドローンフレームとUAVコンポーネント

TSURU Robotics社は、連続カーボンファイバープリンティングを使用してドローンフレームを再設計しました。重量は43％減少して250グラム（EUのUAV規制簡素化の閾値に偶然一致）になりました。剛性は16.4％向上し、コストは48％低下しました。フレーム重量の1グラムが飛行時間やペイロード容量に直結する場合、CF-FDM複合材料はアルミニウムチューブフレームよりも理にかなっています。

ロボットエンドエフェクター

ロボットアーム先端の軽量化ツーリングは、アームの高速化、ペイロードの増加、またはより小型（安価）なモーターの使用を可能にします。いくつかの航空宇宙契約メーカーは現在、アルミニウム塊からの機械加工の代わりにCFナイロンでエンドエフェクターをプリントしています。

金属部品のラピッドプロトタイピング

2,000ドルのCNC加工に着手する前に、ブラケットやハウジングのCF-FDMバージョンをプリントしてフィットテストや中程度の荷重検証を行うことで、設計上の問題をわずかなコストで発見できます。部品は同じ絶対強度を持ちませんが、形状、クリアランス、組立手順を検証するには十分です。

これらの用途に対応できる強度を持つ材料については、高性能フィラメントコレクションまたは、エンジニアリング用途向けに特別に処方されたカーボンファイバーオプションの産業用グレード複合材料をご覧ください。

適さない（そして今後も適さない）用途

CF-FDMが金属を代替すべきでない用途があります。

一次構造荷重経路

故障した場合に安全上の危険を引き起こす部品。サスペンション部品、有人構造物の耐荷重ブラケット、圧力容器など。現在、一次構造の航空宇宙または自動車荷重に対する認証を持つCF-FDMフィラメントはありません。MarkforgedのOnyx FR-Aは航空宇宙向けNCAMP認証に向けて取り組んでいますが、まだ達成されていません。

高サイクル疲労用途

層界面は亀裂の発生源です。繰り返し荷重下では、CF-FDM部品は徐々に層間剥離を起こします。機械加工アルミニウムブラケットは数百万回の荷重サイクルに耐えられます。同じ用途のプリントCFブラケットはその一部で故障する可能性があります。振動、繰り返し荷重、または変動応力を受ける部品には、金属が依然としてより良い選択肢です。

持続的な高温環境

PA12-CFは荷重たわみ温度が約100°Cが上限です。PET-CFは約80°Cです。PAHT-CFは194°Cと印象的ですが、それでもアルミニウムの582°Cの融点からはほど遠いです。自動車のエンジンルーム内部品、排気付近のブラケット、または150°C以上の熱源の近くにあるものは、PPS-CFのような特殊材料を除いてほとんどのCFフィラメントを除外します。PPS-CFは370°C以上のホットエンドとアクティブ加熱チャンバーを備えたプリンターを必要とします。

ボルト軸受と締結荷重

FDM部品は、荷重下で穴の周囲が層間剥離を起こすため、ボルト軸受強度が低いです。金属インサートと慎重な設計でこれを緩和できますが、ボルト締結されたCF-FDM接合部が、締め付け力許容値においてボルト締結アルミニウム接合部に匹敵することはありません。

カーボンファイバーを適切にプリントするために必要なもの

カーボンファイバー複合材料はPLAのようにプラグアンドプレイではありません。プリンターの要件は具体的であり、どれか一つを省略すると結果が悪化します。

加熱チャンバー

ナイロンベースのCFフィラメント（PA12-CF、PAHT-CF）は、密閉された加熱造形チャンバーなしでは激しく反ります。カーボンファイバーはポリマー鎖の動きを制限するため、純粋なナイロンよりも反りを軽減しますが、チャンバー温度が40〜65°Cないと大型部品は依然としてコーナーが反ります。チャンバーなしでPAHT-CFをプリントすると、割れた部品と無駄なフィラメントを招くことになります。

QIDI Plus4は、370°Cホットエンドを備えた65°Cアクティブ加熱チャンバーを搭載しており、市場のすべてのカーボンファイバーフィラメントに対応します。Max4は、より大型の治具や工具のために390×390×340mmの造形サイズを追加します。

硬化鋼ノズル

カーボンファイバーは真鍮よりも硬いです。標準的な真鍮ノズルは、わずか250グラムのCFフィラメントで破壊される可能性があります。ボアが拡大し、寸法精度が低下し、押出が不安定になります。硬化鋼ノズルは25〜100倍の耐摩耗性を提供します。QIDIプリンターはまさにこの理由から硬化鋼オプションを標準装備しています。

乾燥フィラメント

ナイロンは、周囲環境にさらされてわずか18時間で飽和状態まで湿気を吸収します。湿ったナイロンは、気泡、ストリング、劇的な強度低下を伴ってプリントされます。CNC Kitchenのテストでは、PA6-CFが吸湿後に乾燥時引張強度の56％に低下することが示されました。CFナイロンは乾燥剤入りの密閉容器に保管し、密閉式ドライボックスからプリントし、使用前に70〜80°Cで6〜12時間乾燥させてください。

PET-CFはPA-CFよりも水分の影響を著しく受けにくく、ドライボックスセットアップがない場合の良い代替品となります。用途がナイロンベース複合材料の高い耐熱性を必要としない場合、PET-CFの方がより許容しやすい出発点かもしれません。

一般的なプリント設定

QIDIのPAHT-CFおよびPA12-CFフィラメントは、プリンターエコシステム向けに処方されており、設定の調整を簡素化します。CFフィラメントオプションのより広範な概要については、産業用3Dプリンティング複合材料選択ガイドをご覧ください。

コスト計算

キログラムあたりの材料コストは実際にはアルミニウムが有利です。6061棒材は8〜15ドル/kgです。PA12-CFフィラメントはブランドによって80〜200ドル/kgです。PAHT-CFは60〜100ドル/kgの範囲です。原材料重量ベースでは、アルミニウムの方が安価です。

しかし、材料コストは間違った指標です。本当の比較は完成部品あたりのコストです。

Dixon Valveの検証済み数値が最も明確な例です。CF-FDM治具1個あたり9.06ドルに対して、CNC機械加工相当品は290.53ドルです。低ロット（1〜50個）、カスタム工具、迅速な反復サイクルでは、CF-FDMが経済的に大きな差で勝利します。損益分岐点は高ロットで変わります。500個以上の同一部品では、セットアップコストが全体に分散されるため、CNCアルミニウムが再び競争力を持つようになります。

迅速な反復が可能なプリンターでは、CF-FDMプロトタイピングは単なる製造方法ではなく設計ツールとなります。ブラケットをプリントし、テストし、再設計し、再プリントする。すべてを1日で行えます。この反復速度には、部品単位のコスト比較には現れない独自の経済的価値があります。

実用的な結論

カーボンファイバーFDM部品は金属を代替できるのでしょうか？場合によっては可能です。特定の用途において、情報に基づいた設計判断と、「代替」の意味について正直な期待を持って臨むことで可能です。

CF-FDM複合材料は、治具、固定具、工具、ドローンフレーム、ロボットエンドエフェクター、試作ブラケットにおいてアルミニウムを代替できます。これらをより低コスト、より短納期、より軽量で実現します。これらの用途では、答えは明確な「はい」です。

一次構造部材、高サイクル疲労用途、150°C以上の持続的高温環境（PAHT-CFの最大194°Cを除く）、または安全上重要な荷重経路ではアルミニウムを代替できません。これらの用途では、答えは「いいえ」であり、それ以外のことを言う人は何かを売り込んでいます。

本当の機会は代替ではなく、補完です。CF-FDMが強いところで使用します。低ロット部品、迅速な反復、荷重経路が明確に理解されている重量重視の用途、数時間ではなく数週間で生産する必要がある工具などです。CF-FDMが弱いところでは金属を使用します。高荷重、高温、繰り返し疲労、安全認証要件などです。

どちらがどちらかを知っていることが、優れたエンジニアとマーケティングページを読んだだけの人を区別します。
