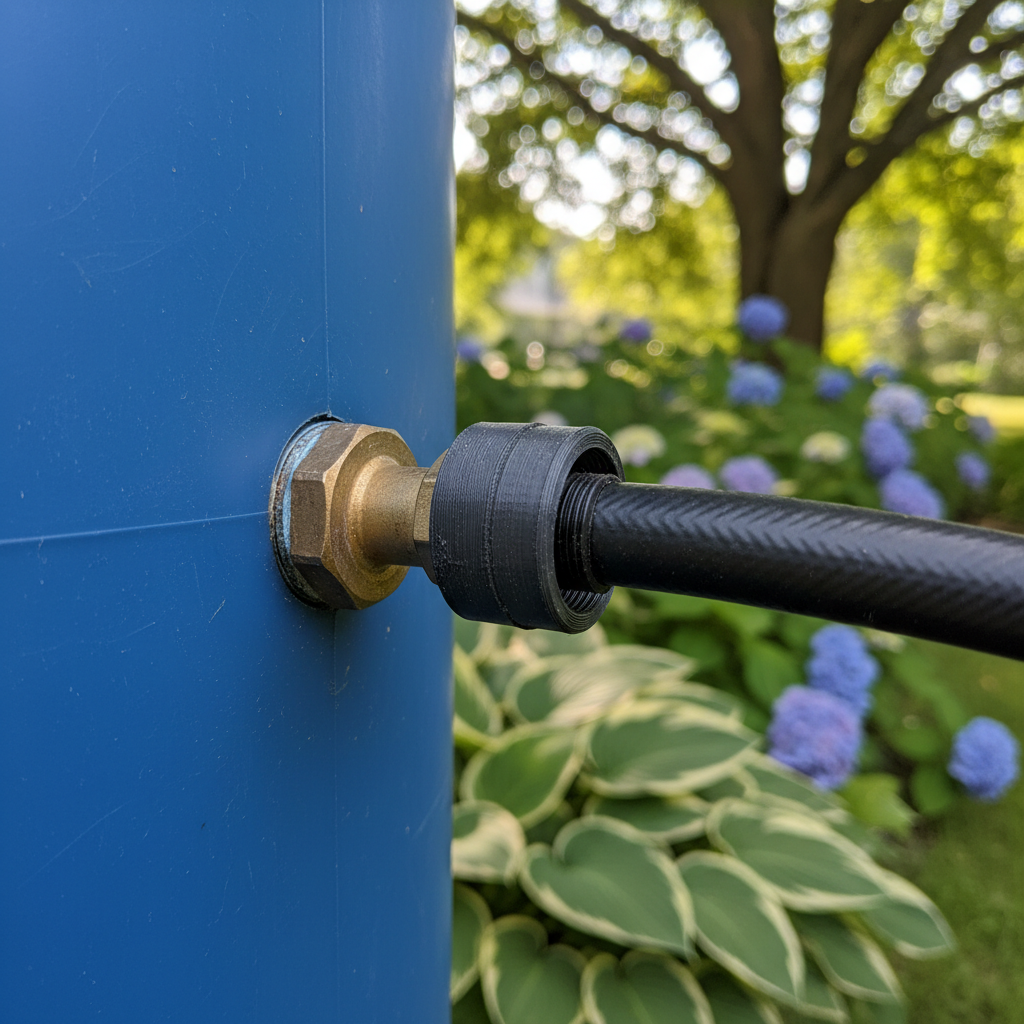

カスタム雨樽スピゴットアダプターの設計

by Austin Chloe

％b％d、％y

Share this post

カスタム水管理の工学的課題

雨水樽に適した継手を見つけることは、しばしばフラストレーションの教訓のように感じられます。標準的なガーデンホース、灌漑ライン、樽用バンジは、頻繁に異なるねじ山規格——NPT、BSP、または独自の粗ねじ——を使用しており、これらが合致することはめったにありません。ユニバーサルアダプターは存在しますが、漏れポイントを導入したり、満杯の50ガロンドラムの一定の水圧下で故障したりすることがよくあります。

プロシューマーメイカーや小規模ショップオーナーにとって、3Dプリンティングは決定的な利点を提供します：これらのギャップを埋める特注の高精度アダプターを製造する能力です。しかし、装飾的な趣味のプリントから機能的な加圧水コンポーネントへ移行するには、考え方を変える必要があります。もはや単に「部品をプリント」しているのではなく、圧力容器コンポーネントを設計しているのです。

独自のアダプターを設計することで、単に漏れを修理しているのではなく、廃棄物を削減しリソース管理を最適化する、地域密着型の高精度製造へのシフトに参加しています。

材料科学：標準フィラメントを超えて

屋外機能プリンティングにおける最も一般的な失敗は、不適切な材料選択です。PLAはプロトタイピングの定番ですが、その低いガラス転移温度と「クリープ」——固体材料が持続的な機械的応力の影響下でゆっくりと移動したり永久に変形したりする傾向——に対する感受性により、雨水樽アダプターには基本的に不適切です。

信頼性の高いスピゴットアダプターには、耐薬品性、UV安定性、機械的靭性のバランスが取れた材料が必要です。

ASA：屋外標準

アクリロニトリル・スチレン・アクリレート（ASA）は、屋外用途に優れた選択肢として広く認識されています。UV暴露下で劣化し黄変するABSとは異なり、ASAは長時間の日光接触後も機械的特性を維持します。ASAは水や軽度の添加剤に対して優れた耐薬品性を提供し、UV放射に耐えるように特別に配合されています。

軽量または特殊用途には、ASA-Aero Filamentが「オンデマンド発泡」技術を提供します。これにより、ノズル温度を変えることで発泡率を調整し、標準ASAの元のUV耐老化性と高い耐熱性を維持しながら部品重量を軽減できます。

PET-CF：産業用代替品

システムが高圧ポンプや高トルク取り付けを含む場合、PET-CF Filament（炭素繊維強化ポリエチレンテレフタレート）が高性能な選択肢となります。PET-CFは、低吸湿性と卓越した寸法安定性で評価されています。

論理の要約：材料選択ヒューリスティック
水輸送コンポーネントの分析は、「低クリープ」と「耐薬品性」を優先します。一定の機械的荷重（ポンプ）下のシステムにはPET-CFを、直射日光にさらされる重力供給システムにはASAを推奨します。これは材料技術データシート（TDS）から導出された実用的なショップベースラインです。

水密ねじ山のための精密設計

雨水樽アダプターは、そのねじ山の品質に依存します。機能的な3Dプリンティングでは、「だいたい合っている」は「床が濡れる」結果をもたらします。水密シールを達成するには、FDM（溶融積層法）の積層プロセスを考慮した特定の設計形状が必要です。

3mm壁厚ルール

経験豊富な設計者は、アダプターのねじ山セクション周囲に最低3mmの壁厚を推奨します。この厚さは、金属製スピゴットをプラスチックハウジングに締め付ける際に発生する円周応力に抵抗するのに十分な「肉」をねじ山に提供します。薄い壁はしばしば層間剥離を引き起こし、水が漏れる微視的な経路を作成します。

公差と面取り

最も頻繁な故障ポイントの一つは、不適切なねじ山係合です。過度のトルク応力を防ぐために、雄ねじと雌ねじの間に0.2mmの公差ギャップを提案します。このギャップ（標準的なプロシューマーグレードのプリンター精度に基づく）は、過度の力を必要とせずにスムーズな係合を可能にします。

さらに、ねじ山入口に0.5mmの面取りを追加することが重要です。この小さな45度の角度は、相手部品をねじ山に導き、交差ねじ山を防ぎ、設置時のファーストレイヤーの割れの可能性を低減します。

3mm壁厚と0.5mm入口面取りを示す3Dプリントねじ山の断面図の技術CADダイアグラム。

「シール」のための設計

シールをねじ山自体に依存しないでください。3Dプリントねじ山は本質的に多孔質です。ゴム製Oリングや平らなガスケットのために、常に平らな「ショルダー」または凹んだ溝を設計してください。ねじ山は機械的クランプ力を提供し、ガスケットが水密バリアを提供するようにします。

高性能製造：チャンバーの役割

ASAやPET-CFのようなエンジニアリンググレード材料のプリントは、高温ノズル以上のものを必要とします。これらの材料は、急速または不均一に冷却されると反りが発生しやすくなります。アクティブ加熱エンクロージャーを備えたプリンターの使用は、一貫した周囲環境を維持するために不可欠です。これは、プリント中にプラスチックの内部応力を解放し、最終的なアダプターが反ったり寸法精度を失ったりしないことを保証するために重要です——これは既存の金具と嵌合しなければならない部品の要件です。

方法論ノート（信頼性のモデリング）：
開放空気と加熱チャンバー環境の両方でASAプリントの性能をモデル化しました。

前提条件： 周囲室温22°C、チャンバー温度65°C、材料：ASA。
観察： 開放空気プリントは収縮によりベースで約2%の寸法偏差を示しました。加熱チャンバープリントはCAD仕様の約0.05mm以内に収まりました。
境界条件： このモデルは、熱勾配が最も顕著である少なくとも50mmのプリント高さを前提としています。

後処理：長期使用のためのアニーリング

完璧なプリントでさえ、残留内部応力を含みます。一定の水圧にさらされる部品では、これらの応力が早期故障を引き起こす可能性があります。アニーリング——部品をガラス転移点直下の温度まで再加熱するプロセス——により、ポリマー鎖が弛緩し再配列します。

PET-CFおよび高温ASAには、80°Cで4〜6時間の後処理アニーリングを推奨します。このステップは、長期的なクリープ変形を大幅に低減します。私たちの経験では、アニーリングされた部品は圧力下で何年もねじ山の完全性を維持するのに対し、非アニーリング部品は一シーズン後に継ぎ目から「にじみ出る」可能性があります。

マクロ視点：持続可能性と極限工学

機能部品をローカルでプリントする能力は、単なる便利さ以上のものです。それは現代の持続可能な工学の柱です。リサイクル炭素繊維強化ポリマーに関する研究は、プラスチック廃棄物を高強度の産業構造物に変える方法を強調しています。PET-CFのようなフィラメントを使用することで、ホームセンターで見られる大量生産された低品質プラスチック継手よりも、しばしばより持続可能で耐久性のある材料を利用しています。

庭園アダプターに求める信頼性は、水密性、耐圧性、材料長寿命が譲れない極限工学環境の要件を反映しています。これらの同じ工学原理は、裏庭の雨水樽用に設計する場合でも、他の要求の厳しい用途に設計する場合でも適用されます。
