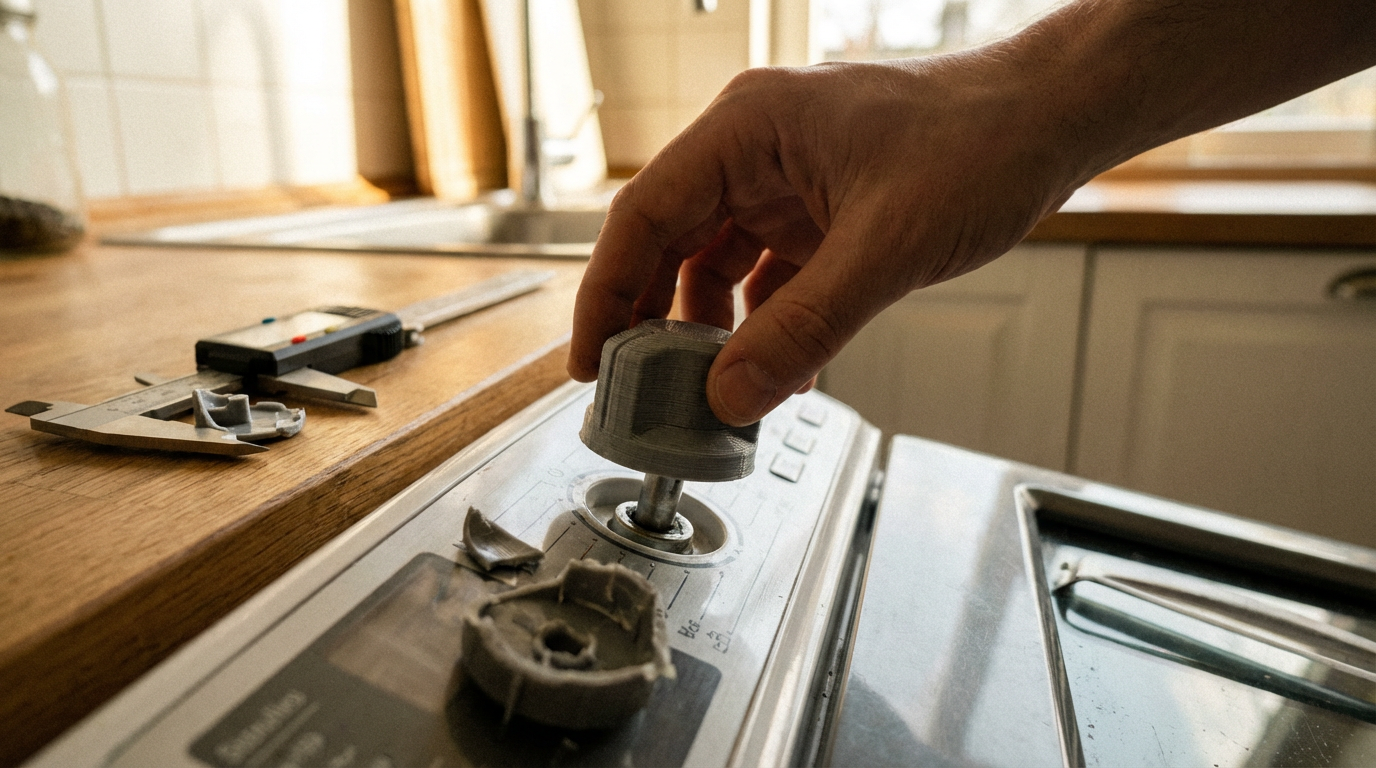

家電用の交換ノブの設計と印刷方法

なぜこれが最高の機能プリントの1つなのか

メーカーから交換用のストーブノブを購入すると15〜30ドルかかります。交換用のHVACノブは？多くの場合、完全に生産終了です。洗濯機のノブが割れて、型番から部品ページを探すと「在庫切れ」と表示されます。

3Dプリントされた交換品はフィラメント代がおそらく50セントで、プリントに1時間もかかりません。さらに重要なのは、任意の形状にできることです。グリップしやすく、関節炎の手には大きく、異なる色で、目盛りに実際に合致するポインターを付けることもできます。私はストーブ、2台の洗濯機、除湿器、ヴィンテージステレオレシーバーのノブをプリントしました。どれもまだ機能しています。

プロセスは毎回同じです。シャフトを測定し、それに合わせてモデリングし、プリントし、試着し、必要に応じて調整します。一度経験すれば、壊れたノブはすべて部品探しの頭痛ではなく30分のプロジェクトになります。

シャフトの測定

シャフトがすべてです。これを間違えると他は何も意味がありません。ノギス（デジタルまたはダイヤル、どちらでも可）が必要です。定規では必要な公差に対応できません。

一般的なシャフトタイプ

測定すべき項目

Dシャフト（最も一般的なタイプ）の場合：

1. シャフト径（完全な円形の寸法、ストーブでは一般的に6mm）
2. 平面幅（平面から円形の反対側までの距離）
3. シャフト長（ノブの穴の深さが必要な長さ）
4. 古いノブが存在する場合：外径、高さ、ポインターまたはインジケーターの位置

これらを書き留めます。そして再度測定します。シャフト径の0.2mmの誤差は、ノブがしっかりと嵌まるか、ガタつくか、まったく嵌まらないかの違いです。

ノブのモデリング

ノブにFusion 360の専門知識は必要ありません。数行のOpenSCADで生成することも、Printablesのパラメトリックジェネレーターを使用することもできます。

迅速な方法：パラメトリックジェネレーター

Printablesで「parametric knob」を検索します。シャフト径、平面幅、ノブ外径、高さを入力するだけでSTLを生成するデザインが多数あります。CADスキルは不要です。ThingiverseのパラメトリックDシャフトノブも良い出発点です。

手動の方法：Fusion 360またはTinkerCAD

Fusion 360でのDシャフトノブの作成：

1. シャフト径に一致するシリンダーを作成
2. シリンダーより広い長方形を作成し、平面を切り出すように配置
3. 長方形をシリンダーからブーリアン減算します。これでD字形の穴ができました。
4. この穴の周りにノブ本体を押し出します（より大きなシリンダーまたは任意の形状）
5. 外部にポインターリッジ、ローレット加工、またはグリップテクスチャを追加

TinkerCADも同様の形状減算ツールで動作します。初心者にはよりシンプルですが、厳しい公差には不向きです。シャフトのフィットが正確でなければならないノブの場合、Fusion 360のパラメトリック寸法により、フィットが適切になるまで0.05mm単位で調整できます。

インスピレーションについては、このポテンショメータノブ設計のチュートリアルが、Dシャフトフィットの特定の寸法ロジックを含むFusion 360ワークフロー全体をカバーしています。

適切な材料の選択

材料はノブがどこにあるかによって異なります。

引き出しプル、キャビネットノブ、チェストハンドル：PLA。室温、応力なし、熱なし。PLAの剛性は、シャフトにしっかりと嵌まるため、実際にここで役立ちます。任意の色でプリントします。仕上げた外観が必要な場合は研磨して塗装します。

熱から離れた家電製品（洗濯機、除湿器、オーディオ機器）のノブ：PLAまたはPETG。家電が直射日光や熱源の近くにない場合、PLAで機能します。PETGは熱に対する保険を追加します。

ストーブとオーブンのノブ：ここが材料が重要なポイントです。ストーブノブはコンロ表面の近くにありますが、バーナーの真上にあるわけではありませんが、隣接するバーナーからの輻射熱により表面温度が50〜70°Cに達することがあります。PLAは55°Cで軟化します。ABS（熱変形温度約98°C）またはASA（約100°C）がより安全な選択肢です。どちらも反りなくプリントするには加熱チャンバーが必要です。Q2のようなエンクロージャーを備えたプリンターは、65°Cのチャンバー温度でABSとASAを確実に処理します。

ストーブノブに関する注意事項：ノブ自体はバーナーの火炎に触れませんが、ガスストーブで点灯中のバーナーに直接隣接している場合は、材料を決定する前に赤外線温度計で実際の表面温度を測定してください。私は激しい調理中にストーブノブを48°Cと測定しました。PLAはかろうじて耐えられるでしょう。ABSは余裕のあるマージンを与えます。完全なABS対ASAの熱比較については、そのガイドが熱的特性を詳細にカバーしています。

プリントとフィッティング

プリント設定

公差

ここがほとんどの最初の試行が失敗するポイントです。3D Chimeraの公差ガイドは、設計クリアランスと機能フィットの関係を詳しく説明しています。

Dシャフトノブの場合、シャフトの各側面に0.1〜0.15mmのクリアランスから始めます（つまり、シャフト径が6.0mmの場合、穴を6.2〜6.3mmでモデリングします）。これにより、しっかりとした摩擦嵌合が得られます。よりきつい圧入フィットが必要な場合は、クリアランス0.05mmにしますが、ノブをシャフトに研磨または熱圧着する必要がある場合があります。

ノブが止めねじを使用する場合、シャフト穴を0.3〜0.4mm大きく設計し、シャフトに垂直なM3止めねじ用の穴を追加します。ねじがノブをシャフトにクランプします。これにより公差誤差に対する許容度が高まり、後でノブを取り外すこともできます。

フルノブをプリントする前に、シャフト穴のみのテストシリンダー（高さ5mm、同じ穴寸法）をプリントします。3分で完了し、フィットしないノブに1時間を無駄にすることを防ぎます。テストがきつすぎる場合は穴を0.1mm大きくします。緩すぎる場合は0.1mm小さくします。テストがフィットしたら、本番をプリントします。より広範な機能プリントのアイデアについては、ノブは家庭用修理プリントの始まりに過ぎません。
