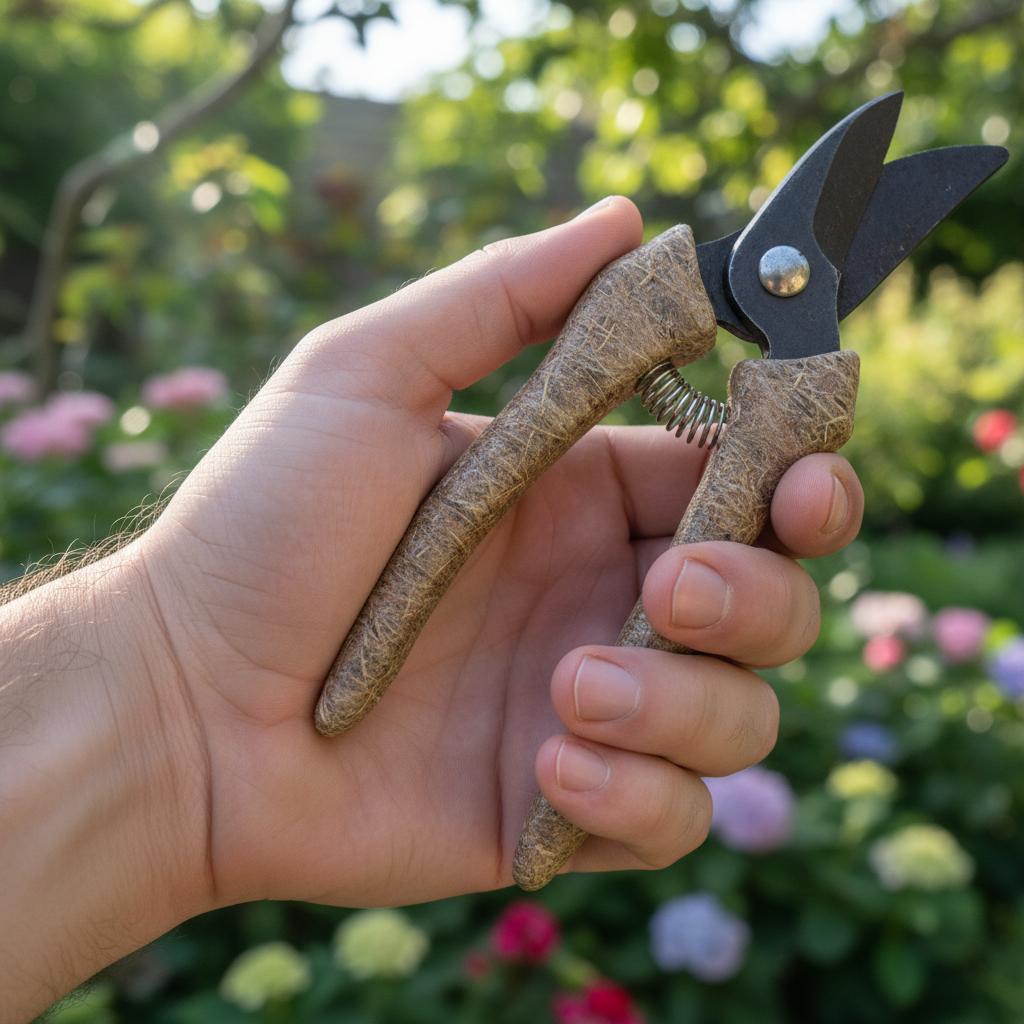

関節炎用の人間工学的剪定ばさみハンドル補助具の設計方法

快適さの工学：関節炎対応ガーデンツールのカスタマイズ

多くの熱心なガーデナーにとって、手や手首の関節炎の発症は、愛好していた趣味を身体的フラストレーションの源に変える可能性があります。標準的な剪定鋏は、多くの場合、狭くて硬いハンドルで設計されており、高い局所的な握力を必要とします——これは指の小さな関節に過剰なストレスをかける「つまむ」メカニズムです。趣味のマインドセットからプロシューマーワークフローへ移行するということは、これらのツールを固定されたオブジェクトとしてではなく、人間工学的最適化のプラットフォームとして見ることを意味します。

高性能3Dプリンティングを活用することで、「市販品」の限界と「患者固有」のソリューションの間のギャップを埋めることができます。このガイドでは、握力の緊張を軽減し、てこ作用を改善し、プロフェッショナルグレードの信頼性を通じてガーデニングの喜びを回復する、カスタム剪定鋏ハンドルオーバーレイの設計とプリントの技術的フレームワークを探求します。

握りの生体力学：幅が重要な理由

人間工学的オーバーレイの主要な目標は、剪定鋏の刃を閉じるために必要な力を手のひらのより広い表面積に再分配することです。ハンドルが薄すぎると、手はきつい拳を握らなければならず、腱への「内部負荷」が増加します。

生体材料付加製造設計に関する研究によると、3Dプリンティングの精度により、従来の射出成形よりも人体解剖学により密接に合致する複雑な形状の作成が可能になります。関節炎患者にとって、「パワーグリップ」（手全体を使用）は「精密グリップ」（指先のみを使用）よりもはるかに持続可能です。

論理の要約： 私たちの人間工学モデリングは、接触面を増やすことで、皮膚およびその下の関節にかかる「平方インチあたりの圧力」（PSI）を低減できると想定しています。

• 経験則： 40〜50%幅ルール。
• 適用： 標準的な剪定鋏ハンドルが20mm幅の場合、人間工学的オーバーレイは28mm〜30mmの総幅を目指すべきです。
• 利点： これにより手が過度に閉じるのを防ぎ、指関節を最も強く炎症を起こしにくい「中立」な可動域に保ちます。

材料科学：耐久性と触覚フィードバックの選択

機能的な屋外用途に移行する際、フィラメントの選択はもはや美観だけではなく、UVが豊富な高衝撃環境での生存に関するものです。PLAはラピッドプロトタイピングに優れていますが、長期的な屋外使用に必要な熱安定性と耐衝撃性を欠いています。

プロシューマー材料ヒエラルキー

1. ASA/ABS（アクリロニトリル・スチレン・アクリレート）： これらは屋外耐久性のゴールドスタンダードです。これらの材料は高い耐熱性を提供し、ツール使用の機械的応力に耐えることができます。特にASAは、優れたUV耐性によりガーデニングに好まれます。
2. 炭素繊維強化ポリマー（CF）： 最小重量で最大剛性を必要とする方には、PLA-CF Filamentのような材料が、素晴らしいマットテクスチャーと高い構造的完全性を提供します。カットされた炭素繊維はプリントを安定させ、大きな平らなハンドル面をプリントする際の一般的な問題である反りを低減します。
3. 高性能ナイロン： 工業グレードの用途には、UltraPA Nylon Filament (PPA)が卓越した耐薬品性と耐摩耗性を提供しますが、正常にプリントするにはチャンバー加熱環境が必要です。

モデリングノート（再現可能なパラメータ）： これらの材料が期待通りに機能することを保証するために、「最大握力」シナリオに基づいて構造要件をモデル化しました。

パラメータ	値/範囲	単位	根拠
壁厚	3.2 - 4.0	mm	構造的「フープ強度」のための8〜10外周を確保
インフィル密度	40 - 60	%	ジャイロイドインフィルは全方向サポートを提供
レイヤー高さ	0.16 - 0.20	mm	プリント速度と表面滑らかさのバランス
チャンバー温度	50 - 60	°C	層間剥離を防ぐためにABS/ASAに必要
表面仕上げ	マット	N/A	高い握力を必要とせずに摩擦を増加

関節炎対応オーバーレイの設計原則

接着剤なしで所定の位置に留まるオーバーレイを設計するには、「機械的インターロッキング」の考え方が必要です。修理および改造ワークフローで観察された一般的なパターンに基づくと、成功する設計は以下の3つの柱に従います：

1. 厚みの「黄金比」

私たちの分析は、8mm〜12mmのオーバーレイ厚が「スイートスポット」であることを示唆しています。これより薄いと十分なクッション性や表面積拡大が得られず、厚すぎるとツールが「不格好」に感じられ、狭い庭園スペースでの操作が困難になります。これは、局所的な負担を軽減するために体積を使用するカスタム人間工学的ツーリングとガーデニングハードウェアの原則と一致しています。

2. テクスチャーと触覚フィードバック

グロス仕上げは関節炎の敵です。滑りを防ぐためにより多くの「握力」を必要とします。初期フィットテストにはPLA Matte Rapido Filamentの使用を推奨します。マット仕上げは微細なテクスチャーを提供し、自然に摩擦を増加させます。最終バージョンには、炭素繊維充填材料やTPU95A-HF Filamentのような高弾性TPUが、切断時の振動をさらに減衰させる「ソフトタッチ」感を提供できます。

3. 摩擦嵌合公差

最も一般的な間違いの一つは、オーバーレイの内部キャビティを剪定鋏ハンドルと正確に同じサイズで設計することです。材料収縮（特にABS/ASA）により、これは嵌合しない部品をもたらします。

• 経験則： すべての内部寸法に0.2mm〜0.3mmのオフセットを追加します。
• プロのヒント： 内部キャビティに小さな「クラッシュリブ」——0.5mmの微小突起——を設計します。これらは取り付け中にわずかに変形し、接着剤を必要としない堅固な摩擦嵌合を生成します。

技術的実行：信頼性のためのプリンティング

「プロフェッショナルグレード」の結果を達成するには、プリント環境が制御されていなければなりません。オールメタルホットエンドを備えた密閉型プリンターを使用している場合、これらのツールが要求する高温材料をプリントする能力があります。

• チャンバー温度： ASAまたはABSでは、安定した内部温度の維持が重要です。これにより、ハンドルの端をビルドプレートから引き離す「反り」を防ぎます。
• ノズル選択： PLA-CF Filamentを使用する場合、硬化鋼ノズルの使用を確認してください。炭素繊維は研磨性があり、標準的な真鍮ノズルを急速に摩耗させ、押出の不整合を引き起こします。
• 配向： ハンドルを垂直ではなく水平（横）にプリントします。これにより、レイヤーラインがハンドルの長さに平行に走り、使用中に加わる「曲げ」力に抵抗するための最強の配向となります。

重要ポイントのまとめ

プロフェッショナルグレードの人間工学的補助具の作成は、生体力学と材料科学のバランスです。以下のガイドラインに従うことで、日常作業の摩擦を大幅に低減できます：

• 40〜50%の幅増加を目指す ことで、手のひら全体に圧力を分散します。
• ASAまたは炭素繊維フィラメントを優先 して、屋外長寿命と触覚グリップを実現します。
• 8〜12mmの厚みを維持 し、不必要なかさばりを追加せずにグリップ径を最適化します。
• マットテクスチャーを使用 して、必要な握力を低減し滑りを防ぎます。

「いじくり回し」のマインドセットから「信頼性」のマインドセットへ移行することで、3Dプリンターは趣味のツール以上のもの——自立と身体的健康を維持するための重要な器具となります。

免責事項： この記事は情報提供のみを目的としており、専門的な医療アドバイスを構成するものではありません。既存の手や手首の状態がある方は、改造ツールを使用する前に資格のある作業療法士または医師に相談してください。「40〜50%幅ルール」は一般的な人間工学原理に基づく経験則であり、個人の手のサイズやツールの形状によって異なる場合があります。
