今すぐ印刷すべきGridfinity互換オーガナイザー

Gridfinityとは（そしてなぜ普及したのか）

2022年、Zack FreedmanはYouTube動画を公開し、Gridfinityと呼ばれる無料のオープンソースモジュール式収納システムを紹介しました。アイデアはシンプルでした。42mm × 42mmの正方形の標準化されたグリッドに、Z字型のインターロッキングプロファイルを介してベースプレートにスナップフィットするビンです。すべてが3Dプリント可能で、すべてが互換性があります。そして仕様がオープンであるため、誰でもビンを設計できます。

コミュニティはこれに飛びつきました。数ヶ月のうちに、PrintablesやThingiverseに数千ものGridfinity互換デザインが登場しました。ドライバーホルダー、バッテリーオーガナイザー、はんだごてスタンド、デスクキャディ、キッチン引き出し仕切りなど。引き出しに収まるものやベンチに置くものがあれば、誰かがGridfinityビンをデザインしています。

私は作業台の引き出しに単一の4×4ベースプレートから始めました。それは3か月前のことです。今では4つの引き出しとデスクトップに7つのベースプレートがあります。一度機能しているのを見ると、それだけ有用なシステムです。

最初に始めるべき必須プリント

基本を実際に使ってみる前に、30個もの特殊ビンをプリントしないでください。ここでは、整理ニーズの80%をカバーするスターターキットを紹介します。

ベースプレート

すべてはここから始まります。ベースプレートはビンが取り付けられる平らなグリッドです。引き出しに合うサイズから始めます。内側の幅と奥行きを測定し、42mmで割って切り捨てます。標準的なIKEA Alex引き出しは、おおよそ6×4または7×4のグリッドに適合します。

4×4ベースプレートのプリント時間：標準設定のPLAで約3〜4時間。Plus4のような305mmビルドプレートを備えた大型プリンターでは、7×7ベースプレートを一度にプリントできます。

標準ビン（1×1、2×1、3×1）

これらが基本中の基本です。サイズを混ぜてプリントします。1×1ビンはネジ、SDカード、小型部品に適しています。2×1ビンはペン、USBドライブ、小型ツールに使用します。3×1ビンはハサミ、マーカー、ケーブルアダプターに適しています。

Gridfinityの高さの単位は7mmです。「高さ3」のビンは内部深さ21mm、「高さ5」のビンは35mmです。収納するものに合わせて高さを選びます。立てて置くツールには背の高いビン、バッテリーやカードのような平らなものには低いビンを使用します。

仕切り付きビン

内部仕切り付きの3×2または4×2ビンは、ネジ、ナット、ワッシャー用のパーツオーガナイザーになります。一部のデザインには取り外し可能な仕切り壁が含まれており、再プリントせずに再構成できます。これらは6ヶ月で割れる安物のホームセンター製オーガナイザーに取って代わります。

プリントする価値のある特殊ビン

基本が整ったら、特殊ビンはGridfinityが既製品のオーガナイザーを凌駕し始める部分です。もはや長方形の箱に制限されません。

ドライバーと六角レンチホルダー

特定のドライバーサイズを直立させるためのサイズ穴。引き出しの中でガチャガチャすることがなくなります。1.5mmから10mmまでのラベル付き六角レンチスロットのセットをプリントしましたが、私の作業場で最もよく使われるプリントの1つです。Printablesで複数の設定が利用可能です。

バッテリーオーガナイザー

単1、単3、CR2032、9Vバッテリー用のフィットスロット。配線可能なテストLED回路を含むデザインもあります。コミュニティはこれらを広範囲に反復改良してきたため、サイズは調整済みです。一度プリントすれば、段ボール製バッテリーケースを買うのをやめられるでしょう。

はんだごてステーションビン

はんだごて先、はんだスプール、フラックスペン、ピンセット用ホルダー。これらはGridfinityグリッドと、汎用オーガナイザーでは提供されないツール固有の形状を組み合わせています。いくつかのデザインはDDD Wall Controlシステムと統合されており、Gridfinityをペグボードに取り付けられます。

キッチン引き出しインサート

スパイス瓶ホルダー、調理器具仕切り、K-cupオーガナイザー。キッチンは過小評価されているGridfinityの応用分野です。正確な引き出し寸法に合わせて設計するため、市販のオーガナイザーでは決して達成できない完璧なフィット感が得られます。引き出しがオーブンなどの熱源の近くにある場合はPETGを使用します。

電子部品ビン

ラベルスロット付きの抵抗、コンデンサ、コネクタ用ビン。一部のデザインは引出し式トレイを備えたカードカタログ方式を採用しています。SMD部品やArduinoパーツを扱う人にとって、これらは変革をもたらします。

Gridfinity以外の機能プリントのアイデアをお探しなら、より幅広いコレクションをご覧ください。また、始めたばかりのメイカー向けには、初心者プロジェクトガイドが実践的スキルを学べる最初のプリントをカバーしています。

実際にフィットするプリント設定

Gridfinityの42mmグリッドは正確です。プリントがわずかに大きすぎても、ビンはベースプレートに収まりません。小さすぎるとガタつきます。公差を適切にすることは、満足のいくカチッという音とイライラするガタつきの違いです。

推奨設定

公差のヒント

42mmグリッド仕様では41.5mmのビンフットプリントを使用し、0.5mmのクリアランスを残します。プリンターが一貫してわずかに大きくプリントする場合（新規または未キャリブレーションのマシンで一般的）、ビンがきつく嵌りすぎるかまったく嵌まらないことに気づくでしょう。

単一の1×1ビンと小さな2×2ベースプレートをテストとしてプリントします。フィットがきつすぎる場合は、スライサーで水平方向の拡大を0.1〜0.15mm縮小します。緩すぎる場合は拡大します。1回のテストプリントで、10時間のベースプレートを無駄にすることを防げます。

ロードセル式オートレベリングを備えたQ2は、ベースプレートのインターロッキングプロファイルにとって重要なファーストレイヤーの一貫性を適切に処理します。インフィルパターンと密度が強度に与える影響を理解するには、そのガイドがこれらのような機能プリントのトレードオフをカバーしています。

システムのカスタマイズ

Gridfinityの真の力は、他の人のデザインをダウンロードすることに制限されないことです。パラメトリックツールを使用すると、必要なものを正確に作成できます。

Gridfinity Rebuilt（OpenSCAD）

kennetekによるGridfinity Rebuiltプロジェクトは、GridfinityシステムをOpenSCADでゼロから再構築したものです。希望するグリッドサイズ、高さ、仕切りの数、ラベルタブオプション、マグネット穴を入力すると、プリント可能なSTLが生成されます。Printablesで44,000以上のダウンロードがあります。スクリプトでいくつかのパラメータを編集することに抵抗がなければ、これが最も柔軟なツールです。

ウェブベースのジェネレーター

コードよりもクリックを好む人のために、ブラウザベースのGridfinityジェネレーターがあります。ビン寸法の調整、仕切りの追加、スクープフロントやラベルタブの有無の選択、STLの直接エクスポートが可能です。ソフトウェアのインストールは不要です。

マグネットとネジのオプション

標準的なGridfinityビンは、重力とZプロファイルのインターロックによってベースプレートに収まります。しっかりと固定する必要があるビン（傾斜面や勢いよく閉まる引き出し内）には、4隅に6mm × 2mmのマグネットを追加できます。一部のベースプレートは3mmネジも受け入れます。これらのオプションはコストとプリントの複雑さを増しますが、動かされるビンには価値があります。

頻繁にカスタム部品を設計していることに気づいたら、交換部品の設計とプリントガイドがCADからプリントへのワークフローをカバーしています。また、エスプレッソステーションやその他の小物コレクションの整理にも、Gridfinityビンは専用インサートとして機能します。

どこに設置するか

私はGridfinityが以下の場所で最も有用であると感じています：

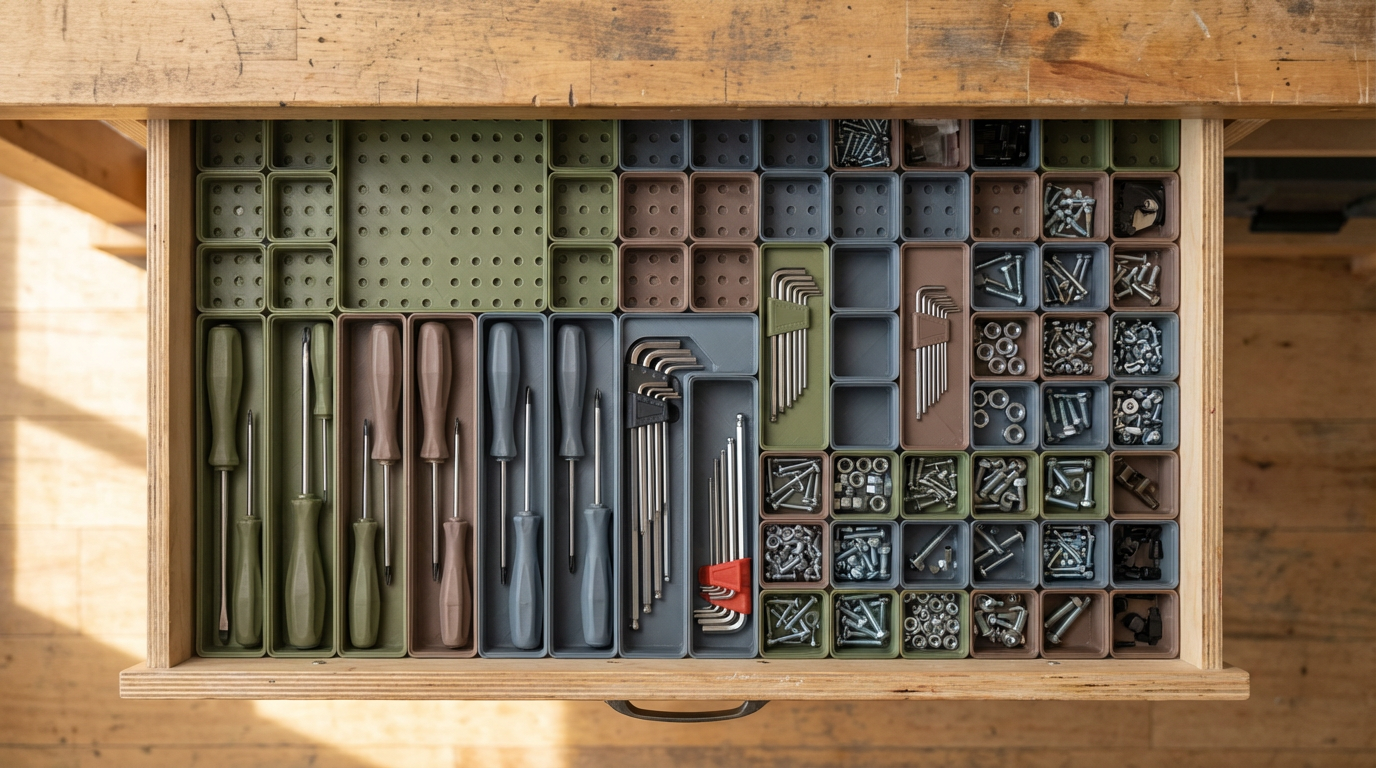

ワークショップの工具引き出し。これは明白な場所です。レンチ、ドライバー、ドリルビット、サンドペーパー。すべての工具に定位置があります。私は3ヶ月間六角レンチを紛失しておらず、これは個人的な記録です。

デスク引き出し。USBケーブル、ドングル、SDカード、付箋、ペン。デスク引き出しが絡まった混乱から、実際に物を見つけられる場所に変わります。4×3ベースプレートはほとんどの標準的なデスク引き出しに収まります。

キッチンのガラクタ引き出し。どの家庭にも1つはあります。バッテリー、テープ、ハサミ、輪ゴム、ツイストタイ。Gridfinityベースプレートはガラクタ引き出しを実用的な引き出しに変えます。

クラフトとホビーの収納。塗料缶、ミニチュアベース用品、裁縫用具、ビーズ用品。さまざまなサイズの小物が多いものは、モジュール式アプローチの恩恵を受けます。

電子工作ベンチ。部品、コネクタ、はんだ先、マルチメータープローブ。引き出し式トレイデザインは特にここで優れており、ビンを作業エリアに持って行き、終わったら戻すことができます。

小さく始めましょう。1つの引き出し、1つのベースプレート、数個のビン。1週間使ってみてください。そうすれば、なぜGridfinityコミュニティが成長し続けているのか理解できるでしょう。一般的なフィラメントコレクションのPLA Basicがあればこれに十分です。また、より摩耗が予想されるビンや重い工具を保持するビンには、底にTPUライナーやパッドを追加すると、物の滑りを防げます。
