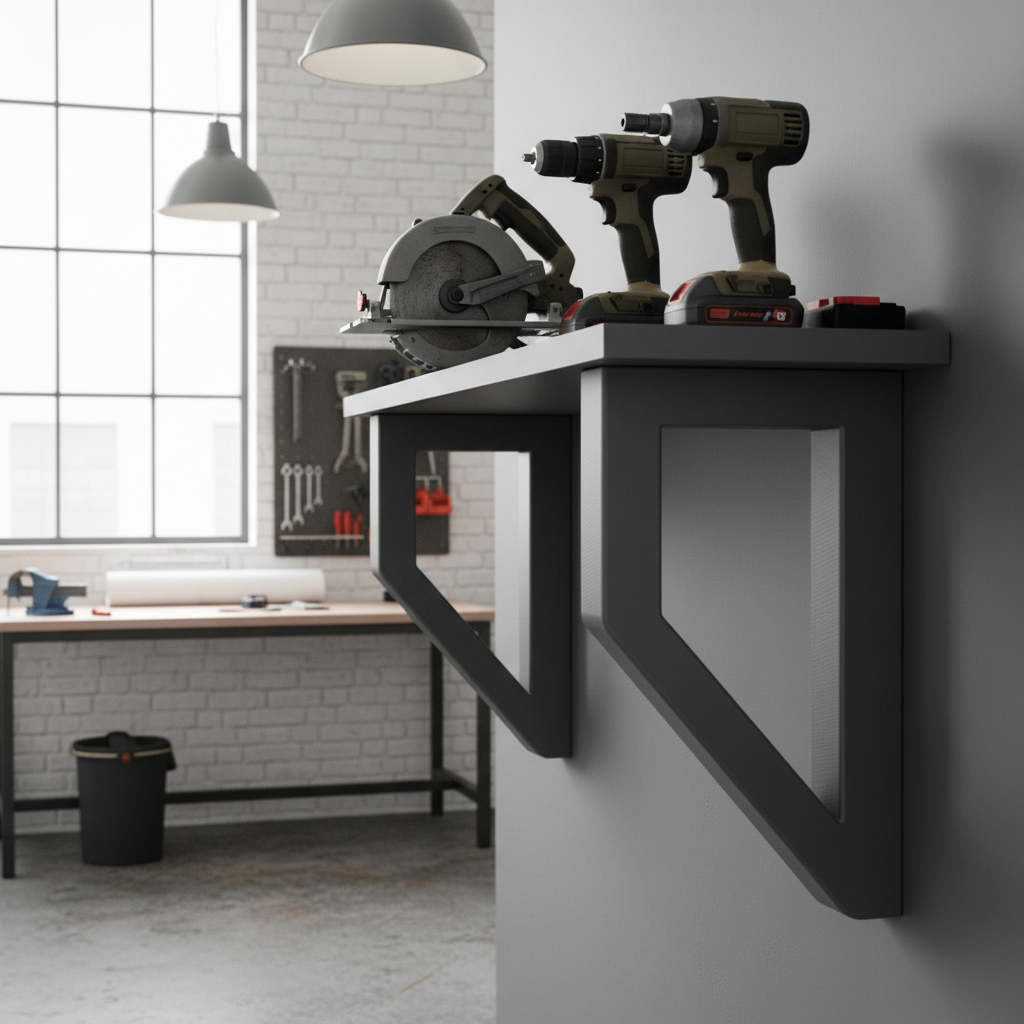

PETGは高荷重の壁掛けブラケットに十分な強度があるのか？

PETGは高荷重の壁掛けブラケットに十分な強度があるのか？

多くのプロシューマーや小規模ショップのオーナーにとって、PETG（ポリエチレンテレフタレートグリコール）は、PLAよりも耐久性が高く、ABSのようなプリントの難しさがない「ゴルディロックス（ちょうど良い）」フィラメントと見なされることがよくあります。しかし、プロジェクトが重いワークステーションの棚や重量物のツールラックといった「高荷重の壁掛けブラケット」に関連する場合、問いは「プリントできるか？」から「耐えられるか？」へと変わります。

PETGが構造的な用途に適しているかどうかを判断するには、マーケティング上のスペックを超えて、持続的なストレス下でこれらのポリマーがどのように振る舞うかという機械的な現実に目を向ける必要があります。ショップ環境での機能部品の破損に関する観察に基づくと、その答えは単純な「Yes/No」ではありません。それは、降伏強度、クリープ、および形状の最適化に関する理解に依存します。

機械的特性：引張強度 vs 降伏強度

材料を選択する際、多くのユーザーは最大引張強度（UTS）を確認します。標準的なPETGの場合、これは通常約50 MPaです。しかし、機能設計においてUTSは「壊滅的な破損」の指標であり、部品がいつ破断するかを示すに過ぎません。壁掛けブラケットにとってより重要な指標は「降伏強度」です。

実際のブラケットの用途では、PETGの降伏強度（永久に変形し始める点）は約45 MPaであることが観察されています。Ultimakerによる技術比較によると、PETGは優れた耐衝撃性を備えていますが、生の引張強度はPLAよりも低いことが多く、壊れる前に「しなる」性質を持っています。

PETGブラケットの「サイレントキラー」：クリープ現象

高荷重シナリオにおけるPETGの最も一般的な破損モードは、突然の亀裂ではありません。「クリープ」として知られる現象です。クリープとは、持続的な機械的応力の影響を受けて、固体材料がゆっくりと移動したり永久に変形したりする傾向のことです。

経験豊富なユーザーや材料科学者は、PETGを降伏強度の30%を超える荷重で長期間使用すると、室温でも顕著なクリープを示すと指摘しています。つまり、100ポンドを保持するようにブラケットを設計し、材料の降伏能力の40%を利用している場合、設置初日は完璧に見えても、数ヶ月かけて徐々に垂れ下がってくることになります。

これを軽減するために、壁掛けブラケットには4〜5倍という控えめな「安全率」を設定することをお勧めします。これには以下の要因が考慮されています：

• 層間接着のばらつき： FDM方式のパーツは本質的に異方性があり、層間が弱くなります。
• 応力集中： 取付穴の鋭い角やブラケットの「L字」接合部は、局所的な応力を増大させます。
• 環境要因： 温度の変化はクリーププロセスを加速させる可能性があります。

構造的完全性のための最適化戦略

高荷重用途にPETGを使用する場合、スライサーのデフォルト設定に頼ることはできません。材料の潜在能力を最大限に引き出すために、形状とプリントプロセスを最適化する必要があります。

1. 形状と配置（オリエンテーション）

形状の最適化は非常に重要です。応力点にフィレット（内部の丸み）を追加し、主要な荷重ベクトルに対して層が垂直になるように配置することで、有効強度を推定30〜40%向上させることができます（FDMパーツ設計の一般的な経験則に基づく）。

• 「Z軸の罠」を避ける： 重量が層を引き剥がす方向（Z軸方向の引張）に荷重がかかるようにブラケットをプリントしないでください。理想的には、荷重が層を圧縮するか、X-Y平面の連続した押し出しラインに沿うようにします。
• 面取りよりフィレット： 面取り（Chamfers）は「工業的」に見えますが、フィレット（Fillets）の方が応力をより均等に分散させ、亀裂の起点となる「ノッチ効果」を防ぐことができます。

2. 湿気管理

PETGは吸湿性があり、空気中の水分を吸収します。湿ったフィラメントは、見た目の糸引き（ストリンギング）以上の悪影響を及ぼします。湿気を含んだ状態でプリントされたPETGは、耐衝撃性が15〜20%低下し、繰り返し荷重下で早期に亀裂が生じることがあります。構造部品の場合は、プリント前に必ず65℃で5〜8時間フィラメントを乾燥させてください。

さらなる強度を求める場合：PETG-GFとエンジニアリング材料

プロシューマーレベルのワークフローに移行するシリアスなメイカーにとって、標準的なPETGが限界に達する時が来ます。荷重計算で降伏強度の30%のしきい値に近づいていることがわかったら、強化材料やより高性能な材料を検討すべき時です。

PETG-GFの優位性

PETG-GFは、性能プロファイルを大幅に変えるガラス繊維強化バリアントです。PETGに5%の短繊維ガラスファイバーを配合することで、材料は以下の特性を得ます：

• より高い引張強度： 51 MPa (X-Y) で、荷重の許容範囲が向上します。
• 剛性の向上： 引張弾性率が2400 MPaに達し、荷重下でのしなりやクリープを劇的に減少させます。
• 寸法安定性： 繊維がプリント中の反りを防ぎ、熱ストレス下でも部品の形状を維持します。

PETG-GFのような強化材料を使用することで、PETGのプリントのしやすさを維持しつつ、工業グレードの治具に求められる構造的信頼性を実現できます。

ハードウェアの要件

これらの高度な材料をプリントするには、一定の温度を維持し、摩耗に耐えられるハードウェアが必要です。QIDI Max4 3Dプリンターは、アクティブチャンバー加熱と焼き入れ鋼ノズルのオプションを備え、まさにこのようなステップアップのために設計されています。加熱チャンバーはABSやASAには不可欠ですが、PETGにとっても層間の融合を深め、内部応力を軽減するのに役立ちます。

高荷重ブラケットの実用的なチェックリスト

高荷重用途のブラケットを3Dプリントする前に、以下の項目を確認してください：

1. 荷重の計算： ブラケットにかかる可能性のある最大重量を特定する。
2. 安全率の適用： その重量に5を掛ける。材料の降伏強度がその理論的荷重に耐えられない場合は、材料をアップグレードする。
3. 配置の最適化： 荷重経路がZ軸の層間接着に依存しないようにする。
4. フィラメントの乾燥： 専用の乾燥機、またはQIDI Max4 3Dプリンターの加熱チャンバーを使用して、材料に水分がないことを確認する。
5. プロトタイプのテスト： ブラケットを1つプリントし、安全な環境で破壊テストを行って設計を検証する。

これらのプロフェッショナルなステップに従うことで、PETGやその強化バリアントを自信を持って使用し、より安全で高性能なワークスペースを構築することができます。

免責事項： 本記事は情報提供のみを目的としています。重量物用の壁掛けブラケットには重大な安全リスクが伴います。ブラケットの破損は財産の損害や人身事故につながる恐れがあります。重要な用途については常に構造エンジニアに相談し、取り付け金具や壁構造の耐荷重を超えないようにしてください。3Dプリントパーツには隠れた欠陥がある可能性があるため、安全性が重視される場面では注意して使用してください。
