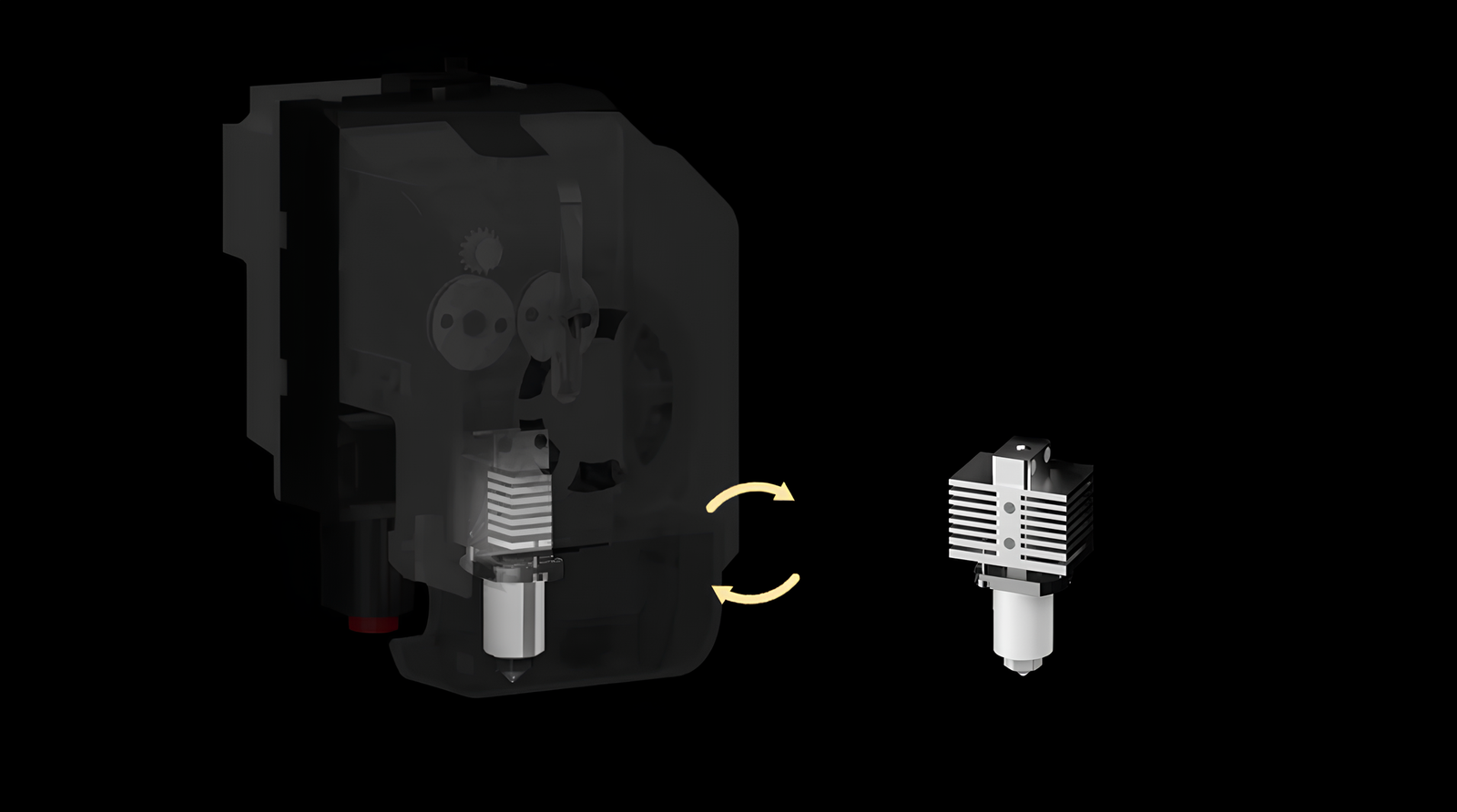

7 Signs You Need to Replace 3D Printer Nozzle

3Dプリンターのノズルは舞台裏で極めて重要な役割を果たします - 溶融材料を正確に押し出し、各層をシームレスに構築します。しかし、摩耗や小さな損傷は、適切な検査なしでは印刷性能を早期に、そしてしばしば陰湿に低下させる可能性があります。差し迫ったノズル故障の警告サインを認識することは、予期せぬ詰まりや性能低下による頭痛の種を防ぐのに役立ちます。このガイドでは、3Dプリンターノズルを積極的に交換し、印刷の一貫性を本来の状態に回復する時期を示す重要な指標について説明します。

3Dプリンターにおけるノズルとは？

文字通り槍の先端であり、ノズルはFDM 3Dプリンターの要であり、詰まりを防ぎ、フィラメントを適切に導きます。 ノズルには、フィラメントの太さよりわずかに大きい精密加工された微小な開口部があり、加圧下で溶融材料を効率的に押出しながら寸法精度を維持します。そして、プログラムされたツールパスに沿って材料を堆積させるプリントヘッドの重要な道路敷設動作を促進します。

ノズルの材質

耐久性と高性能な3Dプリンターノズルの構築には、それぞれに利点を持つ様々な材料が使用されます。

真鍮（ブラス） - 非常に手頃で、熱伝導性に優れ、急速かつ均一な加熱が可能です。柔らかく、研磨材で摩耗が早まります。PLA、ABSなどに適しています。
硬化鋼 - 非常に耐摩耗性と耐久性に優れています。特殊な複合材料にも耐性があります。層間密着性が向上します。コストが高く、熱伝導が遅いです。
ルビー - 並外れた硬度、耐熱性、熱安定性を備えています。低摩擦特性により材料の付着を防ぎます。材料コストは高いですが、寿命は非常に長いです。
タングステンカーバイト - ダイヤモンドに近い硬度、剛性、耐摩耗性を備えています。高温下でも研磨材をうまく処理します。脆いです。
銅/ニッケル合金 - 熱的特性が向上しています。低摩擦で非粘着性の特性を持ちます。バランスの取れた優れた特性を持ちます。高価になることがあります。

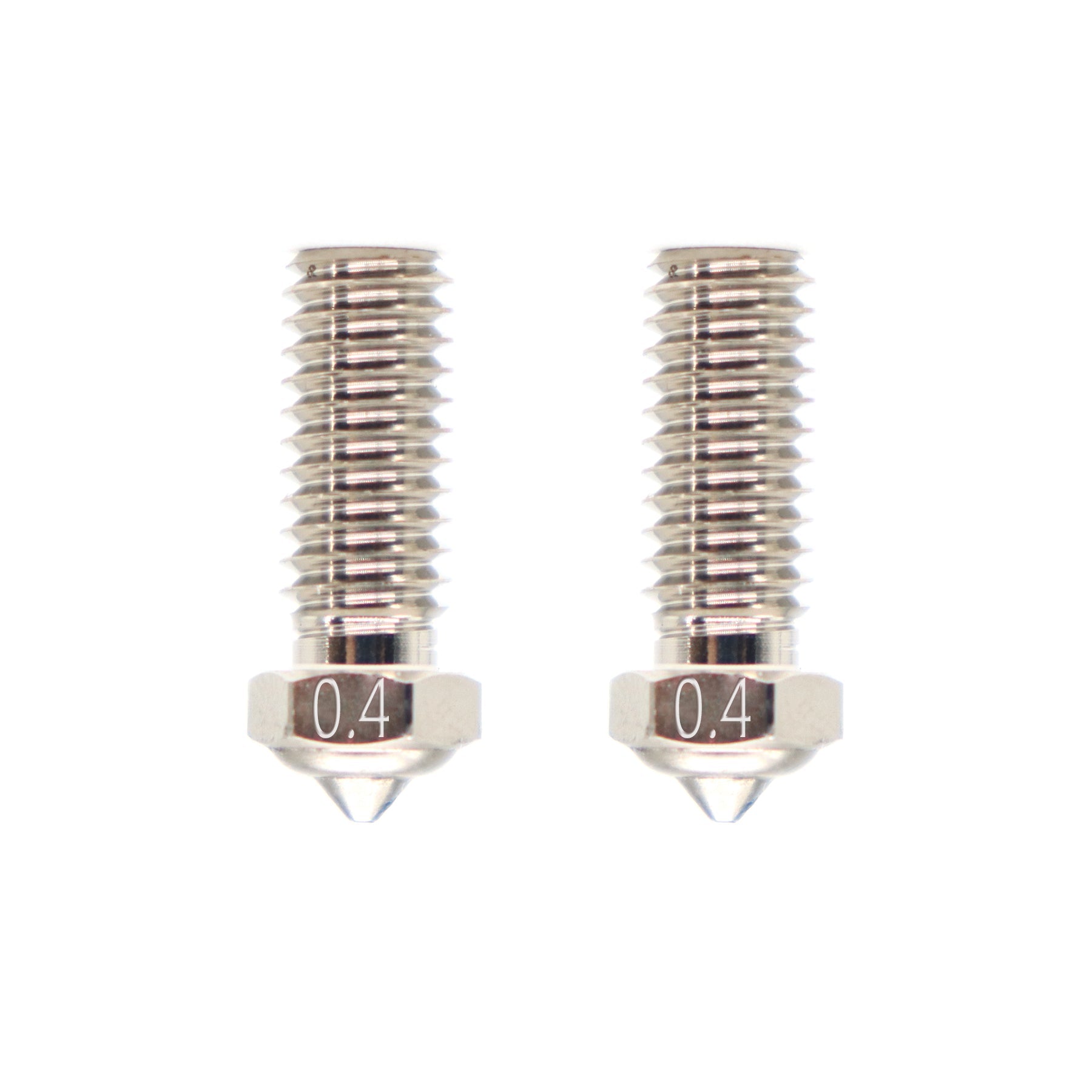

一部の3Dプリンター企業は多様な顧客ニーズを認識し、柔軟な互換性を提供しています。 例えば、QIDI Techはモデルに交換可能な銅メッキノズルと耐摩耗性硬化鋼ノズルを装備しています。これにより、ユーザーはフィラメントの種類、予想される寿命、および意図された用途などの要因に基づいて最適なものを選択できます。

ノズルが摩耗する原因

しっかり作られていますが、通常の3Dプリンティングルーチンでも時間の経過とともにノズルは徐々に損傷します：

1. 加熱と冷却の繰り返し

ノズルを高温と低温に繰り返しオンオフすることは、膨張応力や疲労による亀裂を引き起こします。これにより、ノズルの材料特性が徐々に変化します。

2. 研磨性フィラメント材料

多くの特殊フィラメントには、カーボンファイバー、金属粉末、蓄光性化合物などの微細な硬質粒子が含まれています。これらはノズル内壁を削り、精密な穴を侵食します。

3. 高温

高度なプラスチックの印刷には、ノズルを材料の限界に近い非常に高い温度に長時間保つことが含まれます。このような極端で持続的な熱は、先端の形状を歪め、合金の強度を低下させる可能性があります。

4. 清掃による摩耗

必須のコールドプルやワイプは、その都度、微小なへこみや傷を少しずつ蓄積させます。この機械的な清掃により、穴のサイズと形状が摩耗します。

5. 詰まりと除去による損傷

フィラメント片の詰まり、ドリルによる除去、押し戻しなども、ノズル穴の表面仕上げを傷つけます。

これらの核心的な摩耗原因を理解することは、ノズルを注意深く使用し、寿命を延ばすためのメンテナンスを行うための洞察を提供します。

兆候その1 - 不安定な押出

1. 不均一な押出問題の特定方法

ノズルからスパッタリング音がしないか耳を傾けてください。 プリントに薄い層、隙間、または欠落部分がないか確認してください。これらの兆候は通常、部分的な詰まりがノズルを塞ぎ、スムーズな流れを制限していることを意味します。長時間のジョブでは、出力が不安定になるにつれて問題が徐々に悪化します。

2. 押出不良の影響

不安定な出力とノズル閉塞は印刷品質に直接悪影響を及ぼします。最良の場合でも、小さな空洞や膨らみで品質がわずかに低下します。しかし、最悪の場合、変動する流れは層間剥離やモデル全体のずれを引き起こします。印刷は予測不可能になり、複雑な形状に対応できなくなります。

押出の不安定性は差し迫ったノズル故障と関連することが多いため、ノズルの状態を評価し、遅かれ早かれ交換を計画するきっかけとして捉えてください。

兆候その2 - 印刷品質の低下

1. 現れる印刷品質の問題

流量変動以外にも、他の症状が印刷品質全体に陰に陽に現れます。以下を含みます：

セクション間のストリングまたは糸状の痕跡。
ランダムな染み出しや塊が表面仕上げを損なう。
垂直線の位置ずれ。
徐々に悪化するリンギングアーティファクト。
ブリッジ、オーバーハング性能の低下。

2. ノズルとの関連性

ソフトウェアのキャリブレーションも品質に影響を与えますが、ハードウェア要因を露呈させる判断も存在します。ノズルの摩耗による微小な隙間の拡大は染み出しを増加させ、堆積形状を変化させます。不正確な寸法は材料トレイルの位置ずれを引き起こします。剛性の喪失は振動を欠陥に変換します。

ファームウェアの変更なしにモデルが徐々に見苦しくなった場合、ノズルの完全性と適合性を調査することを検討する価値があります。

兆候その3 - ノズル詰まり

1. 詰まりの警告サインを見つける

ノズルの詰まりほど印刷を即座に停止させるものはありません。 詰まりの兆候には、ノズルの押出の突然の停止、過剰な圧力によるフィードモーターの大きなカチカチ音、またはホットエンド周辺からのフィラメントの染み出しが含まれます。内部に詰まった頑固な塊や焦げたプラスチックの残渣も、時間の経過とともに徐々に悪化する詰まりを引き起こします。

2. 未解決の詰まりの影響

詰まりを取り除くことは短期的な解決策を提供しますが、再発する詰まりは、永久的な損傷を防ぐためにノズルの交換またはアップグレードが必要であることを示しています。放置すると、詰まりはエクストルーダーに負担をかけ、ホットエンドを破損する可能性があります。欠陥のあるノズルは粒子を放出し、すぐに再詰まりする可能性があります。

印刷中のノズル詰まりの面倒な問題を未然に防ぐには、必要に応じて迅速に交換できるように予備のノズルを手元に置いておくことをお勧めします。フィラメントの使用量が増えるにつれて、バッチ交換を計画してください。

兆候その4 - 目に見えるノズルの損傷

1. 物理的なノズル損傷の例

詳細に検査すると、最も明らかな危険信号は目に見えるノズルの摩耗や損傷です。これには以下が含まれます：

拡大した不均一な押出開口部。
ノズル先端の欠け。
フィラメント経路を妨げる曲がったオリフィス端。

2. ノズル損傷の影響

ノズルスロートに沿ったへこみ、傷、異常な形状は、材料の流れを悪化させ、制限します。一方、膨らみや裂け目のあるオリフィスは寸法精度を失い、印刷全体にわたる膨張や拡張の問題を引き起こします。欠陥のあるノズルは、詰まり、染み出し、および出力への破片の埋め込みのリスクも高めます。

明らかに、損傷または侵食されたノズルは、問題が拡大する前に、印刷品質とプリンターの寿命の両方のために即座に交換候補となるべきです。

兆候その5 - 材料漏れ

ノズル領域周辺からの予期しない溶融フィラメントの漏れも、潜在的なトラブルを示します。厄介な材料漏れの原因は以下の通りです：

1. ノズルが完全に固定されていない

印刷中にノズルファスナーが緩むと、隙間が開き、加圧されたプラスチックが上方に不規則に押し出される可能性があります。証拠としては、ヒートブロックやネジ切り継ぎ目の周りに固まったウェブ状の糸が現れます。漏れに対処するには、ノズルを安全に再締め付ける必要があります。

2. ヒートクリープの問題

時には、ヒートブレイクに沿ってより高い位置から材料が染み出すことがあり、これは上昇するヒートクリープがフィラメントを早期に軟化させていることを示唆します。このガス放出による漏れは、特に高温材料において、堅牢な印刷のために冷却と熱伝導の問題を是正する必要があることを示しています。

3. 摩耗したネジ山とシール

あるいは、ノズルを伝ってプラスチックが滴り落ちる場合、開口部付近のバリアが時間の経過とともに劣化し、加圧下の材料を効果的に封じ込められなくなっている可能性が高いです。これは摩耗したノズル先端の交換を強く推奨します。

兆候その6 - ノズル形状の変形

1. ノズル形状の重要性

一見取るに足らないように見えますが、ノズルオリフィスのプロファイルは押出品質とテクスチャを積極的に導きます。厚く先細りの壁を持つ円錐形の開口部は、頂点に密着のための圧力が集中した、滑らかで丸いトレースを生成します。面取りされたリムは、材料の引っ掛かりや押出を妨げる破片の蓄積も防ぎます。

2. 異常摩耗の特定

しかし、過度の使用は精密な形状と望ましい特性を摩耗させます。これには以下が含まれます：

平らになったノズル先端。
過度に傾斜した押出穴。
非対称な出口プロファイル。
燃焼と摩擦による丸みを帯びたエッジ。

結果として生じる歪んだ押出パターンは、特に背の高い垂直な特徴において、寸法精度の低下や傷んだ仕上げとして現れます。

兆候その7 - 頻繁なフィラメント詰まり

1. フィラメント詰まりの原因

詰まりは、破片がノズルの微小な穴を塞ぎ、フィラメントがスムーズに通過できなくなることで発生します。 時には汚れたフィラメントが詰まりを引き起こしますが、ほとんどの詰まりはノズル内に付着した古いプラスチックの小さな片から始まり、多くのプリントを経て徐々に蓄積されます。

2. 詰まりの頻度を指標として

詰まりを取り除きフィラメントを交換しても一時的にしか改善されず、すぐに別の詰まりが再発する場合、それはおそらくノズル自体の摩耗悪化により交換が必要であることを示しています。プリンターにとって正常な範囲をはるかに超える頻度で詰まりが発生する場合、ノズル穴に欠陥が蓄積し、信頼性の高い印刷が不可能になっていることを示唆します。

詰まりの発生率を記録することは、イライラする詰まりが、偶発的な一回限りのフィラメント問題ではなく、ノズル穴の損傷増加によるものかどうかを判断するのに役立ちます。記録を取ることで根本問題に対処するきっかけとなります。

メンテナンスと予防ケア

ノズルは高品質なプリントに不可欠です。適切にメンテナンスすることで問題を回避できます。 このガイドでは、寿命を延ばすためのノズルケアのヒントを紹介します。

1. ノズル寿命を延ばす習慣

プリントを注意深く観察し、問題が発生したらすぐに捕捉する。
材料に必要以上に高温で運転しないようにする。
プリントベッドの水平調整を通じてノズル衝突を防ぐ。
清掃用フィラメントを使用して残留物を安全にパージする。
外側を優しく拭き、穴を傷つけないようにする。
取り付ける前にノズル穴の状態とネジ山を検査する。

2. 印刷環境の制御

プリンターをエンクロージャーに入れるか、カバーを使用して安定した温度を維持する。
能動的な換気、ファン、フィルターを採用して破片を捕集する。
エリアを清潔でほこりのない状態に保ち、粒子による詰まりを防ぐ。
ギアやベルトから離れた保護されたスプールホルダーを設置する。
フィラメントを清潔に扱い、油分や異物の混入を防ぐ。

3. 保管および輸送中

ノズル開口部をカバーするか、保護プラグを挿入する。
ノズルを取り外し、機械的損傷を防ぐためにケースに安全に保管する。
開いたホットエンドスロートの目視指標としてテープフラグを追加する。

これらの慣行を採用することで、ノズルは使用寿命全体にわたって信頼性の高い押出と最高品質のプリントを提供します。さらに、フィラメントの適切な保管は印刷品質を維持するために不可欠です。フィラメントの寿命について詳しくは、3Dプリンターフィラメントの寿命に関するガイドをご覧ください。

ノズルの交換方法

問題を診断した結果、ノズルコンポーネントの損傷が明確に示された場合、交換により期待される押出一貫性と印刷品質が回復します。

1. ノズル交換手順

プリンターの電源を安全に切った状態で、以下の手順に従ってください：

フロントカバーを取り外します。
シリコンシースを取り外します。
ノズル温度を上げます。
フィラメントを引き上げます。
断熱手袋を使用してノズルを取り外します。
ノズルを交換します。
ノズルをホットタイトニングします。
ノズル温度を下げます。火傷に注意してください。
シリコンシースを取り付けます。
フロントカバーを取り付けます。

2. 交換用ノズルの選択

交換品を選ぶ際には、以下を考慮してください：

オリフィス直径は細部表現能力に影響します。
特に研磨材との材料適合性。
扱いにくいフィラメント用の特殊な耐詰まり性、硬化処理などが施されたノズル。
問題が発生した際の迅速な交換のために、手頃な予備をまとめて注文する。

高品質の交換用ノズルを手元に置き、簡単なメンテナンスを行うことで、ユーザーは一般的な押出問題が後により大きな頭痛の種に発展する前に食い止めることができます。

ノズルケアに関する総括

3Dプリンターノズルは取るに足らないように見えるかもしれませんが、その性能は材料堆積を方向付ける耐久性と精度に大きく依存しています。標準的な動作中の徐々の摩耗は、適時に発見されなければ、押出信頼性を微妙な方法で損なう可能性があります。ノズルの健康状態が低下している主要な指標を認識し、早期に交換することで、ユーザーは印刷の一貫性を守ることができます。
