3D印刷の不均一な押出を数分で修正

トップレイヤーに隙間ができたり、壁面が波打ったり、突然ザラつきが生じたりすると、長時間の作業が無駄になることがあります。これらの失敗のほとんどは、同じいくつかの原因から発生します。短くて再現可能な手順に従えば、問題を診断し、適切な修正を適用し、安定した3Dプリンティング設定を確立することができます。以下の手順に従って、3Dプリンターをクリーンで均一なラインが出力される状態に戻してください。

3Dプリンティングにおける押出し不安定とはどのようなものか？

押出し不安定は、限られたパターンで現れます。パーツに現れた症状と、3Dプリンターの最初の対処法を照らし合わせてください。

• トップレイヤーにピンホールやスジ状の隙間が見られる。
• 外壁の厚みが変化し、波打って見える。
• コーナーが入り口で膨らんだり、出口で薄くなったりする。
• インフィルに数層ごとにランダムな隙間が生じる。
• 高速動作時にエクストルーダーがカチカチと音を立てる。

一般的な3Dプリンティングの問題と最初の修正

5分で3Dプリンティングの押出し問題を特定する方法

以下の4つのチェックを順番に実行してください。それぞれが明確な合格信号を出してから次に進みます。この手順は、忙しい工場やホームラボに適しています。

1. シンプルな正方形によるフローチェック

通常の3Dプリンティング速度で、100 mmの正方形（2～3層のトップレイヤー）をスライスします。トップに隙間が見られる場合は、押出し倍率を1％上げて再印刷します。トップが埋まって滑らかに見えたら合格です。

2. プレッシャーアドバンスラインテスト

速度が変化するシングルウォールラインを印刷します。コーナーが直線部分と一致するまで、プレッシャーアドバンスを少しずつ増やします。膨らみを除去し、かつ薄くなりすぎない最初の設定で停止します。

3. 手動押出しと経路検査

印刷温度まで加熱します。フィラメントを100 mm押し出します。フィーダーでの入り口側の長さを測定します。測定された入り口側の長さが5％以上異なる場合は、他の調整を行う前にステップ数またはフローを修正します。駆動ギアを清掃し、PTFEチューブの端面を真っ直ぐに切断し、ねじれを取り除きます。

4. 体積流量の現実確認

ライン幅 × レイヤー高さ × 速度で要求量を見積もります。目標速度で3Dプリンターが材料を供給しきれない場合は、速度またはレイヤー高さを下げて再テストします。長く連続する経路に備えて余裕を持たせてください。

押出し問題を最初に修正する主要なスライサー設定

各変更が安定した基盤の上に構築されるように、パラメータをこの順序で設定します。小さな正方形でテストし、その後フルモデルに適用します。

• 押出し倍率またはフロー：1～2％刻みで調整します。滑らかで閉じたトップ面が、あなたの3Dプリンターのベースラインを確認します。
• プレッシャーアドバンスまたは類似機能：ラインテストを使用します。コーナーは直線壁と同じに見えるはずです。この制御は方向転換中の圧力を均等にし、ブロブを減らします。
• ノズル温度：一度に5～10 °C調整します。温度を上げると高速時の流動性が向上し、下げるとストリングが減少します。各変更後にトップの正方形を再確認してください。
• リトラクション、コースティング、ワイプ、コンビング：フローと圧力が安定するまでは控えめに設定します。トラベル中の傷を防ぐために必要な分だけ追加します。
• 冷却戦略：パーツ冷却とレイヤー時間のバランスを取ります。厚いペリメーターへの過剰なエアフローは、ビードが不足しているように見えることがあります。薄いフィーチャーは、シャープなディテールを維持するためにより多くのファンが必要になる場合があります。

どの3Dプリンターハードウェアチェックがランダムなフロー変動を防ぐか？

クリーンな経路は、クリーンな設定と同じくらい重要です。3Dプリンターに、客観的な閾値を使用した簡単な機械的検査を実施してください。

• ノズルの状態：摩耗または損傷したノズルは交換します。残留物が見られる場合はコールドプルを実行します。押出しがスムーズに始まり、先端が清掃されていれば合格です。
• エクストルーダードライブとテンション：ギアは、粉塵を発生させずに明確な噛み跡を残す必要があります。粉塵が現れた場合は、テンションを緩めてギアの歯を清掃します。跡が薄い場合は、テンションを追加します。
• フィラメント経路とコネクタ：PTFEチューブの端面を真っ直ぐに切断し、継手を完全に差し込んで内部の段差を防ぎます。抵抗を減らすために、曲げ半径は50 mm以上の大きさを保ちます。
• ホットエンドの安定性：安定した押出し中は、ノズル読み取り値を±2 °C以内に維持します。変動が大きい場合は、ヒートブレークの冷却不足またはヒーターの老朽化を示しています。
• チャンバーとエアフロー：密閉された造形空間は、レイヤー間の条件を安定に保ちます。ダクトが詰まっておらず、パーツ冷却がヒートブロックではなく目標領域に当たっていることを確認します。

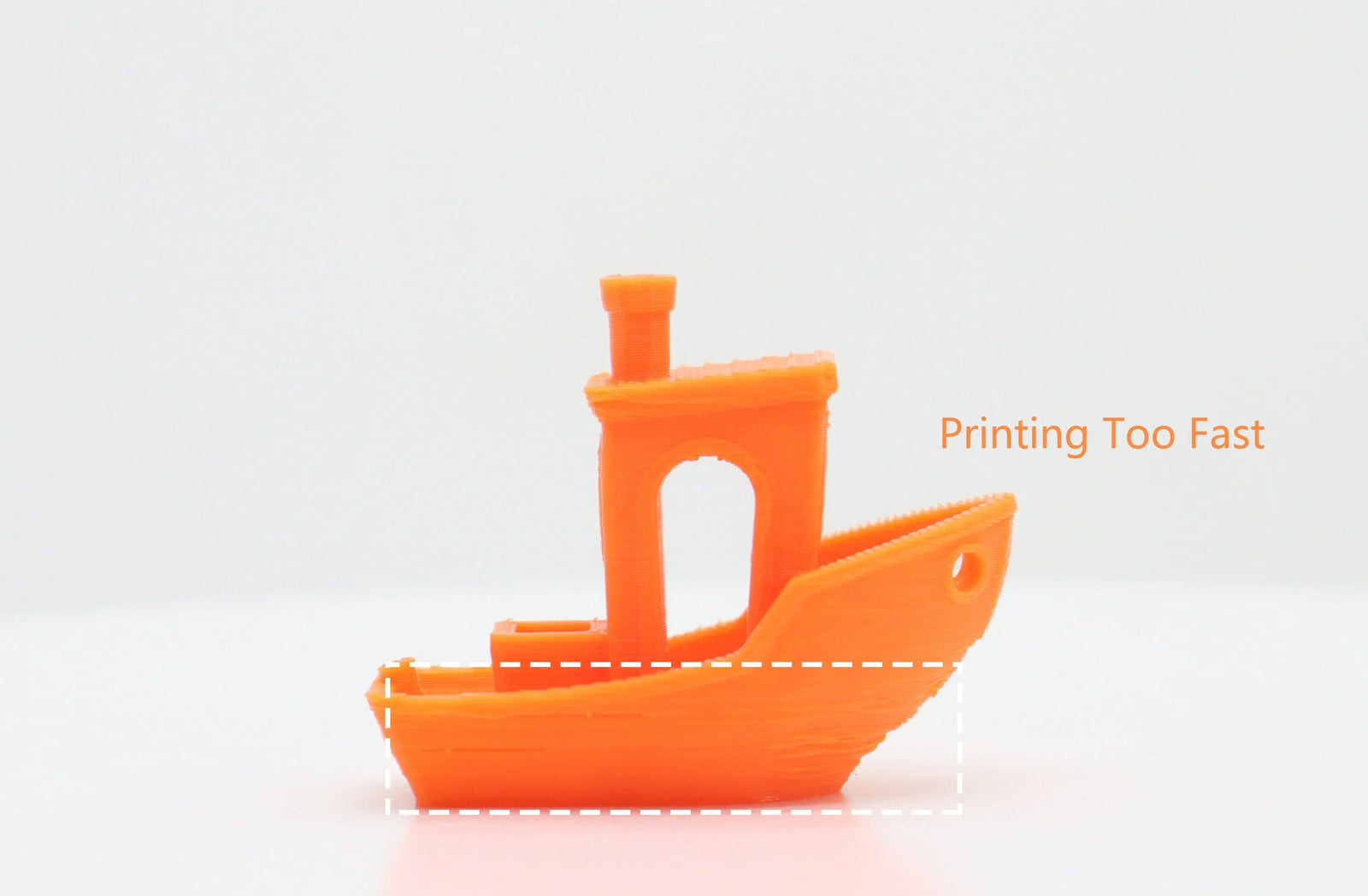

ホットエンドが材料を供給しきれなくなる前に、3Dプリンターはどのくらいの速度まで出せるか？

3Dプリンティング速度を検証可能な数値と結びつけます。体積流量を使用して安全な上限を設定します。

体積流量の要求： 流量 (mm³/s) = ライン幅 (mm) × レイヤー高さ (mm) × 速度 (mm/s)

例：

• ライン幅 0.45 mm、レイヤー高さ 0.20 mm、速度 120 mm/s。
• 流量 = 0.45 × 0.20 × 120 = 10.8 mm³/s。

テスト壁がクリーンに見え、エクストルーダーが静かな場合、速度を少しずつ上げてアーティファクトを観察します。クリーンな限界を見つけたら、実際のジョブでは15～25％戻します。長いインフィルランや密度の高いペリメーターは熱負荷を持続するため、余裕が必要です。

日常的な3Dプリンティングのための便利な速度リファレンス

表を出発点として使用してください。一度に1つの変数を調整し、大きなモデルに移る前に小さなキューブで結果を確認します。

一貫した3Dプリンティングのためにフィラメントを維持する方法

材料の状態は、3Dプリンティングの安定性に大きく影響します。小さな習慣が大きな変動を防ぎます。

• 吸湿性のあるグレードを乾燥させる：ナイロン、PETG、PC、柔軟性タイプは湿気を吸収します。新しい乾燥剤と共に保管してください。ポップ音が聞こえたり、微小な気泡が見られたら乾燥させてください。
• 交換前にフィラメントを清掃する：フィラメント供給経路からほこりを拭き取ります。長い印刷中にゴミがノズルに蓄積することがあります。
• 材料ごとに記録を保持する：ノズルサイズ、レイヤー高さ、ライン幅、速度、フロー、プレッシャーアドバンス、ファンを記録します。次回その設定を再利用し、1つの項目のみを変更します。
• 定期的な軽メンテナンス：数スプールごとに、駆動ギアを清掃し、コネクタをチェックし、温度読み取り値を確認します。頻繁な小チェックが長期間の停止を防ぎます。

3Dプリンターユーザーのためのクイックスタートテンプレート

以下の2つのテンプレートを使用して、3Dプリンティングを再現可能に維持します。ノートアプリやショップのWikiにコピーしてください。

パラメータログテンプレート

トラブルシューティングチェックリスト

3Dプリントを滑らかで信頼できるものに保つために

トップレイヤーの隙間、波状の壁、ザラつきは、通常、いくつかの一般的な原因から生じます。スライサー設定、ハードウェア、材料の状態、速度を確認するという明確な段階的アプローチに従うことで、3Dプリンターは滑らかで均一な層を生成できます。実証済みの設定を記録し、重要なチェックポイントを再確認することで、長時間のプリントが確実に完了し、意図した通りの外観になることを保証します。このルーチンを維持すれば、一貫した高品質の3Dプリントが新しい標準になります。
