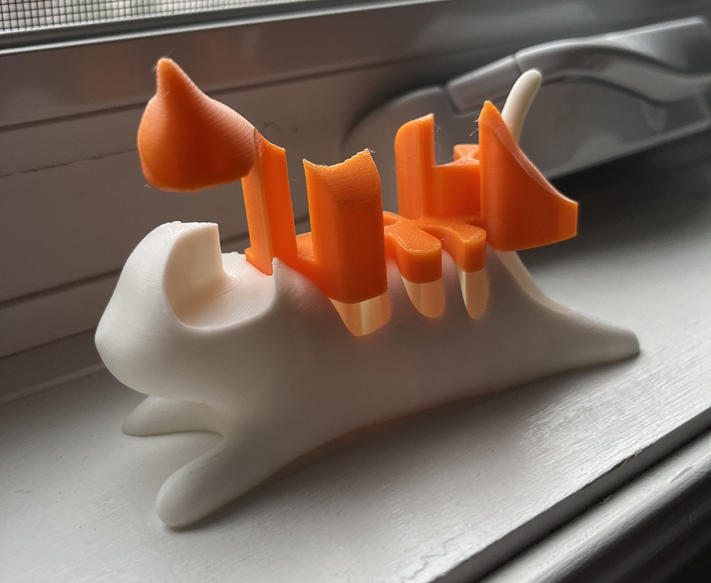

かみ合う部品とアセンブリを3Dプリントする方法

3Dプリントが終わって、それを組み立てるためにネジやナット、ボルトが必要だと気づいたときのあの感覚を覚えていますか？良いニュースです：もうその必要はありません。適切なテクニックを使えば、追加のハードウェアなしで、スナップ、スライド、ロック結合するパーツを印刷できます。このチュートリアルでは、シンプルなスナップフィットボックスから可動アセンブリまで、実際に機能する実用的なヒントをカバーします。

インターロッキング3Dプリントの基礎

インターロッキングパーツとは正確には何か？

インターロッキングパーツは、その形状のみで接続する3Dプリントコンポーネントであり、ネジ、接着剤、ファスナーは必要ありません。これらのデザインは、鋭い形状を利用して、永久的な接続から可動を可能にする接続を形成します。

あなたが認識しているかもしれない一般的な例：

• カチッと閉まるスナップフィットコンテナ
• 互いに回転するギア
• 薄くて柔軟なヒンジ付きのボックス
• スライドしてロックするパズルのようなピース

インターロッキングデザインは、適切なハードウェアを見つける必要性を排除することで時間を節約し、目に見えるネジやボルトがないよりクリーンな外観を提供し、デザインのより迅速なテストと反復を可能にし、追加の部品を購入する必要をなくすことで費用を節約します。すべてのメイカーにとって、単に印刷して組み立てることができることは、これらの方法を習得する十分な理由です。

成功のための必須コンセプト

クリアランスと公差

習得すべき最も重要なコンセプトはクリアランスです—パーツが適切にフィットすることを可能にする意図的な隙間です。

重要ポイント： 常にクリアランスを考慮して設計してください。CADソフトウェアでの完璧なフィットは、実際のプリントではしばしばきつくなりすぎます。

材料特性

異なる材料は、インターロッキングパーツで異なる結果をもたらします：

PLA：良い出発点

✓ 正確な寸法

✓ 剛性のある接続

✗ 脆くなる可能性あり

✗ 組立中に曲がるパーツには不向き

PETG：優れた万能素材

✓ PLAよりも柔軟性がある

✓ スナップフィットに良い

✓ 耐久性のある接続

✗ ストリングが発生しやすく、精度に影響を与える

TPU/フレキシブル：特殊用途

✓ リビングヒンジに最適

✓ 曲がる必要があるパーツに優れる

✗ 精密に印刷するのが難しい

✗ 剛性のある接続には不向き

初心者向けヒント： 最初のインターロッキングデザインにはPLAから始めてください。基本を理解したら、より堅牢な接続のためにPETGを試してみてください。

プリンターのキャリブレーション

インターロッキングパーツを試みる前に、プリンターが適切にキャリブレーションされていることを確認してください：

• ベッドレベリング - 印刷精度の基盤
• Eステップ - 正しい量のフィラメントを確保
• 温度 - 材料に最適なポイントを見つける
• フローレート - 寸法を微調整

覚えておいてください： プリンターが適切にキャリブレーションされていなければ、最高のデザインでも失敗します。まずこれらの基本を正しく行うために時間をかけてください。

これらの基本をマスターすれば、特定のジョイントタイプと設計テクニックを探求する準備が整います。

ハードウェアなしで接続するインターロッキング3Dプリントの設計方法

3Dプリントのための2つの必須接続タイプ

機能的な3Dプリントアセンブリを作成するために、数十のジョイントタイプをマスターする必要はありません。ほぼすべてのインターロッキングニーズを解決するこれら2つの接続方法に焦点を当ててください：スナップフィットとプレスフィット。

スナップフィット接続

スナップフィットは、パーツが結合するときに満足のいく「カチッ」という音を生み出します。これらの接続は、安全を保つ必要があるが、時折開ける必要があるかもしれないアセンブリに適しています。

最初のセクションで説明したクリアランスの原則に基づいて、スナップフィットは、柔軟なフックまたはタブが挿入中に一時的に曲がり、その後、棚の後ろにスプリングバックしてロックするという実用的な応用例です。

プロダクション品質のスナップフィットのための高度な寸法：

• フックの長さ：フックの厚さの少なくとも2倍（高応力用途ではより長く）
• フックの厚さ：PLAの場合最小1.2mm、PETGのより大きな柔軟性のために0.8mmまで減らすことが可能
• クリアランス：0.2mm最小クリアランスの原則を側壁と非接続面に特に適用
• 進入角度：容易な挿入のために30-45°（頻繁な組立/分解にはより浅い角度）
• 保持角度：確実なロックのために90°（より容易な分解には60-75°）

一般的な問題と解決策：

• 組立中にフックが折れる：フックの長さを増やすか、より柔軟な材料を使用する
• 接続が緩すぎる：クリアランスを減らすか、フックの係合深さを増やす
• 組み立てが難しすぎる：進入角度を増やすか、より顕著な導入面取りを追加する

プレスフィット接続

プレスフィットは、適切なクリアランス設計の別の応用例ですが、逆のアプローチで—隙間ではなく、制御された干渉を意図的に作成します。これらのクリーンな接続は、精密な位置合わせや回転を必要とするコンポーネントに最適です。

異なる機能ニーズのための材料固有の寸法差：

• PLA：ピンは穴より0.1-0.2mm大きく（回転フィットには0.1mm、静的な接続には0.2mm）
• PETG：ピンは穴より0.05-0.15mm大きく（より大きな柔軟性のためにより低い値）
• ABS：ピンは穴より0.1-0.15mm大きく（ヒートセット用途に最適）

設計ヒント： ピンの端に45°の面取りを付けると、組み立てが劇的に改善されます。より強い接続のためには、フィット公差をきつくするよりも接触表面積を増やしてください。

プレスフィット接続

プレスフィットは、適切なクリアランス設計の別の応用例ですが、逆のアプローチで—隙間ではなく、制御された干渉を意図的に作成します。これらのクリーンな接続は、精密な位置合わせや回転を必要とするコンポーネントに最適です。

異なる機能ニーズのための材料固有の寸法差：

• PLA：ピンは穴より0.1-0.2mm大きく（回転フィットには0.1mm、静的な接続には0.2mm）
• PETG：ピンは穴より0.05-0.15mm大きく（より大きな柔軟性のためにより低い値）
• ABS：ピンは穴より0.1-0.15mm大きく（ヒートセット用途に最適）

設計ヒント： ピンの端に45°の面取りを付けると、組み立てが劇的に改善されます。より強い接続のためには、フィット公差をきつくするよりも接触表面積を増やしてください。

1. 基本的なコンテナ構造を作成する

小さなコンテナには2mmの壁を使用した長方形のボックスから始めます。同じ壁の厚さで適合する蓋を作成します。蓋がボックスにオーバーラップするサイズを、すべての側面で正確に0.2mmのクリアランスを持たせ、摩擦を防ぎながらクリーンな外観を維持します。

2. ボックスと蓋にスナップフィーチャーを追加する

ボックスには、各壁の中央に4mm幅、1.5mm厚のタブを作成し、上部に45°の導入角度を付けます。蓋には、各ポケットの上にタブが後ろにロックするための小さな0.5-1mmのリップを持つ、適合する4.4mm幅のポケットを設計します。これにより、スムーズな組み立てのために各側面に0.2mmのクリアランスが提供されます。

3. 強度のためにデザインを最適化する

底面のエッジに45°の面取りを追加し、内部のコーナーに応力集中を防ぐために少なくとも0.8mmの半径を丸めます。重要な構造要素を、印刷されたプラスチックの方向強度特性を考慮して配向し、層を予想される力の方向に垂直に配置します。

4. 最終生産前にテストピースを作成する

1つの接続ポイントといくつかのクリアランスバリエーション（0.1mm、0.2mm、0.3mm）のみを含む小さなテストモデルを設計します。この迅速なテストは、フルデザインに着手する前に寸法を検証できるため、時間と材料を節約します。

組み立ての問題を防ぐ設計テクニック

1. 対称的な接続を使用する

可能な限りデザイン全体で同一の接続ポイントを持ちます。これによりテストが簡単になり、同様の組立動作が得られ、設計時間が節約され、同じ結果が得られます。1つの良好な接続が機能すれば、それらすべてが機能します。

2. 組立ガイド機能を追加する

スナップフィーチャーが係合する前にコンポーネントを所定の位置に導くための位置合わせリッジを提供します。コンポーネントが特定の方法で位置合わせされなければならない非対称インターフェースを形成します。適切な位置合わせを即座に示す矢印や記号などの視覚的インジケータを適用します。

3. 分解を計画する

ツールが安全にてこをかけることができる小さな凹んだ領域を構築し、何も損傷しないようにします。頻繁に開くパーツのために、適度な圧力で引っかかる特別なリリースメカニズムを設計します。分解プロセスをテストして、接続が過酷な使用に耐えられることを確認します。

印刷前検証チェックリスト

✓ クリアランスの実装： セクションIの一般的なクリアランス原則が特定の設計に正しく適用されていることを確認—嵌合面には0.1-0.2mm、プリンターのキャリブレーション結果に基づいて調整

✓ 材料に適した寸法： 構造要素が材料固有の厚さ要件（PLAフックでは1.2mm、PETGでは0.8mmなど）を満たしていることを確認

✓ オーバーハング評価： 接続エリアが困難なサポート除去なしでクリーンに印刷されることを確認。特に精密な嵌合面にとって重要

✓ 構造的比率： フックが少なくとも2：1の長さ：厚さの比率（より高い信頼性には3：1）を維持するように機械的原則を適用

✓ 組立人間工学： すべての挿入ポイントが、パーツを自然に一緒に導くための面取りやテーパーなどの適切な導入フィーチャーを持っている

インターロッキングパーツを3Dプリントで成功させる方法

インターロッキングパーツを設計した後、適切な印刷設定は、完全にフィットするパーツを作成するために不可欠です。

必須プリンターキャリブレーション

寸法精度のためのベッドレベリング

手動レベリングには「ペーパー法」を使用—標準シートが複数のポイントでノズルの下をかろうじてドラッグする必要があります。自動システムの場合は、多点メッシュキャリブレーションを実行し、精密パーツを試みる前にテストプリントで検証します。

材料フローのためのEステップキャリブレーション

フィラメントの100mmをマークし、50mmを押し出し、残りの距離を測定します。計算：

新しいEステップ = 現在のEステップ × (50 ÷ 実際に押し出された距離)

接続パーツの温度設定

フィーチャー精度のための印刷速度

インターロッキングフィーチャーの速度を30-50％減らします。接続フィーチャーには20-25mm/s、内部構造には30-40mm/sを使用します。重要なスナップフィットタブは本体よりも遅く印刷する必要があります。

主要スライサー設定

ディテールのためのレイヤー高さ

小さなフィーチャーを持つ精密なスナップフィットには、微細なディテールを捉え、寸法精度を確保するために0.1-0.12mmのレイヤー高さを使用します。ほとんどのインターロッキングパーツは0.16mmで良好に機能し、ディテールと印刷時間のバランスが良いです。0.2mmレイヤーは、クリアランスが0.3mmより大きい大きなプレスフィットにのみ予約します。粗い解像度は小さなフィーチャーの重要な寸法に影響を与える可能性があるためです。

耐久性のための壁設定

スナップフィットフィーチャーには3-4のペリメーターを設定し、繰り返しの曲げに耐えられるようにしますが、コンテナ壁には2-3のペリメーターで通常十分です。ボックスの例で設計した1.5mm厚のスナップタブを印刷する場合、0.4mmノズルで少なくとも3つのペリメーターを使用して、組立・分解サイクルの曲げ動作中に適切な強度を提供します。

機能のためのインフィル

異なるパーツの機械的要件に応じてインフィル密度を設定します。スナップフィットタブは、挿入に必要な柔軟性と強度のバランスを取るために30-40％のインフィルが有益です。メインコンテナ本体には、過剰な材料使用なしに十分な構造的サポートを提供するために15-25％のインフィルで十分です。ジャイロイドパターンは効率的な強度対材料比を提供し、特に壊れずに曲げる必要があるパーツに適しています。

クリーンな接続のためのサポート戦略

可能な限り、嵌合面へのサポートを最小限にするようにパーツを配向します。サポートを避けられない場合は、Z距離を0.2mmに増やし、サポート密度を10-15％に減らして、重要な表面を損傷することなく除去を容易にします。同心パターンのサポートインターフェースを有効にして、サポート構造とパーツの間にバッファを作成し、よりクリーンな接続面を実現します。

完璧なフィットのための水平方向の膨張

スライサーの水平方向の膨張設定を使用してクリアランスを微調整し、プリンター固有のバリエーションを補正します。タイトなプレスフィットには、追加のクリアランスを作成するために-0.05mmから-0.1mmの負の膨張を適用します。逆に、ルーズなスナップフィットには、接続をきつくするために+0.05mmから+0.1mmの正の膨張を適用します。マルチパーツアセンブリを扱う場合は、モデルごとの設定を利用して特定のコンポーネントのみを選択的に調整します。

最適なプリント配向

スナップフィットフィーチャーの場合

層がその長さに平行に、横切らないようにタブを配置します。この配向により、層のラインに沿って分離しないため、曲げ中のタブの強度が最大60％向上します。

プレスフィット接続の場合

ピンは最も正確な直径のために長軸を垂直にして印刷します。穴はより良い真円度のために可能な限り軸をZに平行にして印刷します。

スライディングサーフェスの場合

層のラインが摺動方向に平行になるようにプリントを配向し、組立および動作中の摩擦を減らします。

印刷されたパーツを組み立てて仕上げる方法

最もよく設計されたパーツでも、適切に機能するためには適切な仕上げが必要です。このセクションでは、プリンターから動作するアセンブリにパーツを移行するための実用的な手順をカバーします。

接続ポイントからサポートを切断して取り外す

鋭いニッパーを使用してサポートをその基部で切り、その後パーツからねじって取り外します。スナップフィットタブの場合、最初に複数のポイントでサポートを切断し、その後タブの長さに沿って転がして取り外します—真っ直ぐに引っ張らないでください。タブが折れます。手動での除去がリスクが高すぎる複雑なパーツの場合、溶解性サポートの使用を検討してください：PVA（水に溶解）はPLA/PETGで機能し、HIPS（リモネンに溶解）はABSプリントに適しています。

接続面を研磨し、適切な潤滑剤を適用する

接続エリアを段階的に研磨し（220番、次に400-600番）、常に一方向に移動し、材料を除去しすぎないように頻繁にフィットをテストします。スナップフックにシリコーングリースを少量塗布して組み立てを容易にし、回転パーツには乾燥グラファイトパウダーを使用します。これはべとつかず、ほこりを引き寄せないためです。頑固なABSまたはPETGパーツ（PLAには決して使用しないでください）の場合、組立中に柔軟性を一時的に高めるために、ヒートガンから穏やかな熱を短時間（8-10インチ離して3-5秒）適用します。

均一な圧力を使用してパーツを押し込み、揺する

パーツを正しく位置合わせし、均一な圧力を加え、スナップフィットが適切に装着されたときの満足のいく「カチッ」という音を聞きます。ボックスの例では、角から押し始め、各側面の中央に向かって作業します。タイトなプレスフィットを扱う場合は、パーツを真っ直ぐに押し込む代わりに穏やかな揺すり動作を使用します；それでも接続できない場合は、プラスチックを損傷しない一時的な潤滑剤として少量の固形石鹸を適用します。

きつい、緩い、または破損する接続を修正する

パーツがきつすぎる？ 嵌合面を少し研磨するか、スライサーに戻って-0.05mmの水平方向の膨張を追加します。プリンターが過剰押出しになっていないか確認してください。過剰押出しはパーツを設計よりも大きくします。

パーツが緩すぎる？ プリンターがアンダーエクストルージョンになっているか、設計により少ないクリアランスが必要です。スライサーで正の水平方向の膨張（+0.05mm）を調整するか、フックが係合する深さを増やしてみてください。

組立中にパーツが破損する？ フックを厚さに比べて長くし（少なくとも2：1の比率を目指す）、良好な層間結合のために印刷温度を確認するか、層のラインがフレキシブルパーツの長さに沿うようにプリント配向を変更します。

最初のインターロッキングプロジェクトを設計しよう！

インターロッキング3Dプリントを作成することで、ネジやボルトの必要性がなくなり、よりクリーンで迅速に組み立てられるプロジェクトが実現します。適切なクリアランス、適切な材料、慎重な印刷技術に焦点を当てることで、完全にフィットするパーツを製造できます。成功は通常、いくつかのテストピースの後に得られることを覚えておいてください—あなたの特定のプリンターと材料に何が機能するかを文書化してください。これらのテクニックにより、3Dプリンターは単なるプロトタイピングツール以上のものになり、ハードウェアを探すことなく、完全で機能的なオブジェクトを提供します。
