3Dプリントのリンギングとゴーストの修正方法

3Dプリントに、特にコーナーやその他の鋭いフィーチャーの周囲に波状のリップルが見られる場合、それはリンギングまたはゴーストと呼ばれる問題に直面しています。この一般的な表面欠陥はランダムではなく、プリンターの可動部品からの振動の直接的な結果です。良いニュースは、それを系統的に排除できることです。このガイドでは、簡単なスライサー設定から始めて物理的なハードウェアチェックに進む、明確なステップバイステップのプロセスを提示し、より滑らかでクリーンなプリントを実現するのに役立ちます。

ステップ1：プリントアーティファクトが「リンギング（ゴースト）」であることを確認する

問題を修正する前に、自分が見ているものを確実に特定する必要があります。リンギングは他の印刷品質問題と誤認されることがあり、正しい診断が正しい解決策への第一歩です。

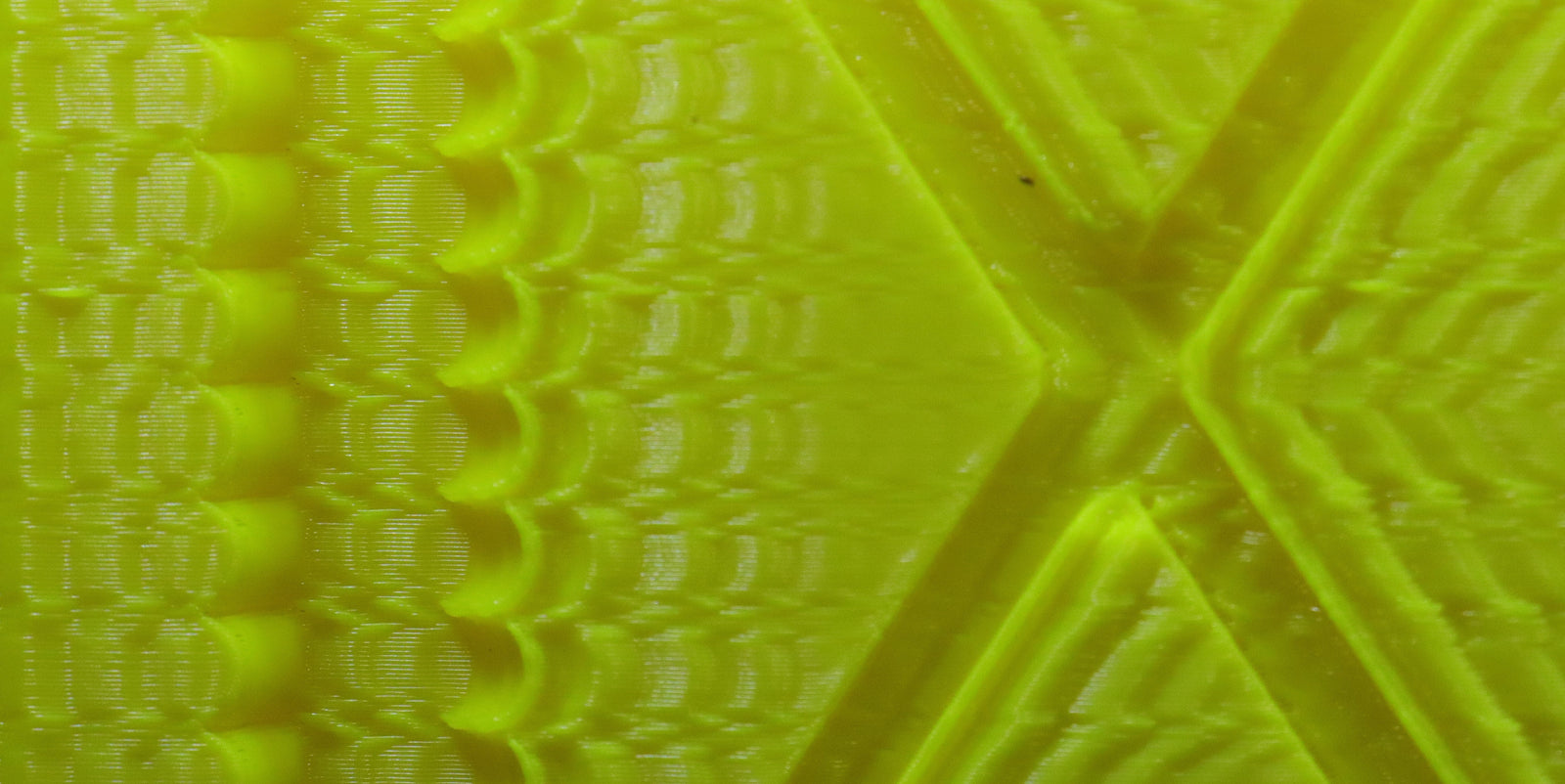

リンギングの外観

リンギングは、ゴーストまたはリップルとも呼ばれ、プリントの表面に一連の波状のラインとして現れます。通常、これらのかすかなリップルは、90度のコーナーやモデルの穴など、鋭いフィーチャーの直後に見られます。それらは、原因となったフィーチャーから離れるにつれて消えていくエコーのように見えます。

原因：プリンターの振動

リンギングの単純な原因は機械的振動です。プリンターの動作システム、特にプリントヘッドには重量と運動量があります。移動中に突然方向を変える必要がある場合、その変化の力がプリンターフレームに微小な振動を生み出します。ノズルが経路を続けると、この振動運動をプリントに伝達し、リップル効果を生み出します。より高速な速度とより急激な方向転換は、振動をより顕著にします。

リンギングかそれとも別の問題か？

適切な識別は、誤った修正を適用することを防ぎます。リンギングを他のいくつかの一般的な3Dプリンティングアーティファクトと区別することが重要です。

• Zウォブル：この問題は、プリントの垂直方向の高さ全体にわたって広がる、一貫した繰り返しのらせん状または層状のパターンとして現れます。コーナーのような特定のフィーチャーには関連していません。Zウォブルは、位置ずれまたは曲がったZ軸リードスクリューによって引き起こされ、新しい層ごとに規則的で予測可能な偏差を作り出します。
• 不安定な押出し：ノズル詰まり、フィラメント直径の変動、または適切にキャリブレーションされていないエクストルーダーなどの問題は、ランダムな表面欠陥を引き起こします。これらは、塊、隙間、またはアンダーエクストルージョンの領域として現れることがあります。フィーチャーベースの規則的なパターンであるリンギングとは異なり、これらの欠陥は通常不安定で、プリントの形状に対応しません。

ステップ2：スライサーソフトウェアで最初の防御線を設定する

CuraやPrusaSlicerなどのスライサープログラムから始めて、リンギングを最速で修正します。これらの選択肢はプリンターの動き方を指示し、ハードウェアを変更せずに非常に効果的に機能することがよくあります。

1. 印刷速度を下げる（特に外壁の場合）

印刷速度を落とすことは、リンギングを止める最良の方法の一つです。プリントヘッドが方向を変えるとき、高速のために多くの振動を発生させますが、速度が落ちるとこの力は大幅に減少します。スライサーの「外壁速度」または「外周速度」設定に注意してください。これは最終的な表面の品質に直接影響を与えるからです。速度を大きく変更し（例：60 mm/sから40 mm/s）、テストモデルを印刷して結果を確認してください。

2. 加速度とジャークの値を下げる

これらの2つの設定は、プリンターが速度を変更しコーナーを曲がる際の急激さを制御します。これらを下げると、よりスムーズな動きになり、振動が少なくなります。

• 加速度：これはプリンターが速度に達する速さを制御します。高すぎると、動きが衝撃的になる可能性があります。現在の設定から「印刷加速度」の値を25〜50％下げてみてください。
• ジャーク（またはジャンクションデビエーション）：この設定は、プリンターがコーナーでどの程度減速するかを決定します。高いジャーク値はリンギングの主な原因です。「ジャーク」値を下げてみてください（例：10から7へ）。スライサーが「ジャンクションデビエーション」を使用している場合、その値を下げるとコーナーに同様の平滑化効果が得られます。

3. 印刷順序を「外壁優先」に変更する

壁の印刷順序を変更することも試せます。スライサーを「外壁優先」に設定すると、内壁やインフィルからの振動が影響を与える前に、目に見える表面が印刷されます。これにより、小さなリンギングを隠すのに役立ちます。ただし、これは視覚的な修正に過ぎないことに注意してください。根本的な振動問題を修正するわけではなく、見た目を良くするだけです。

ステップ3：プリンターの機械的安定性を確認する

ソフトウェアの調整でリンギングが完全に修正されなかった場合、原因はおそらくプリンター自体の物理的な問題です。ぐらつくフレームや緩んだ部品は振動を増幅させ、最も慎重なスライサーチューニングでさえも無効にします。

1. プリンターの表面とフレームを安定させる

プリンターの基盤から始めます。マシンが頑丈な作業台やコンクリート製の敷石など、重くて完全に安定した表面に置かれていることを確認してください。振動を吸収するのに役立ちます。次に、フレーム自体を検査します。構造を一緒に保持しているすべてのネジとボルトを点検し、緩んでいるものを締めてください。フレームの上部を掴んで揺らしてみてください。ぐらつきやたわみを感じたら、その原因を見つけ、アセンブリ全体が剛性を感じるまで固定してください。

2. ベルトを点検し、張りを調整する

緩んだベルトはリンギングの非常に一般的な原因です。X軸とY軸のベルトが十分に張っていないと、たるみが生じ、プリントヘッドが急停止や方向転換後に振動することを許します。ベルトは張っていて、弾いたときに低い「ブーン」という音がするべきです。ベースギターの弦のような音です。垂れ下がるほど緩んでいるべきではありませんが、モーターに過度の負担をかけるほどきつくてもいけません。プリンターの内蔵テンショナーを使用して調整するか、取り付けポイントで手動でベルトを締めてください。

3. ホイールとプーリーのぐらつきを確認する

最後に、可動コンポーネントの遊びを確認します。プリントヘッドとプリントベッドをしっかりと掴み、それらを揺すってみてください。緩みや揺れ動きを感じる場合、ホイールの偏心ナットを調整する必要があります。ナットを少しずつ回し、キャリッジがスムーズに滑走できるようにしながら、ぐらつきをなくすのに十分なだけ調整します。また、モーターの駆動プーリーとベルトの反対側の端にあるアイドラープーリーがしっかりと固定され、ぐらつかないことを確認する必要があります。

ステップ4（上級）：ファームウェアとハードウェアのアップグレード

すべての機械的チェックを行い、それでもより高速に印刷したい、または表面仕上げをさらに向上させたい場合は、プリンターのソフトウェアとハードウェアを変更できます。

1. ファームウェアで入力シェーピングを使用する

これは、すべてのリンギングを除去するための最も現代的で成功した方法です。KlipperやMarlinの新しいバージョンなどのハイテクファームウェアには、プリントに影響を与える前に振動を巧妙に停止する「入力シェーピング」と呼ばれる機能があります。プロセスの一部として、小型の加速度センサーがプリントヘッドに一時的に取り付けられます。その後、プリンター自身の共振周波数を特定するテストプロセスを実行します。この情報は、ソフトウェアがリアルタイムで動き方を変更するために使用され、リンギングを引き起こす振動を阻止します。これにより、表面品質を低下させることなく、はるかに高速な速度と加速度で印刷できます。

2. ハードウェアの改造を行う

振動は重量と動きによって引き起こされるため、可動部品を軽量化することが役立ちます。これには通常、プリントヘッドの変更が必要です。重いダイレクトドライブエクストルーダーを使用している場合は、より軽量なダイレクトドライブエクストルーダーまたはボーデンシステムに変更してください。ボーデンシステムでは、重いエクストルーダーモーターが可動ガントリーではなく固定フレームに取り付けられます。一部のユーザーは、標準のVスロットホイール動作システムを、より剛性が高く精密なリニアレールに変更して、アップグレードをさらに強化し、ホイールの不要な動きや曲がりを防ぎます。

体系的な行動でより滑らかなプリントを実現！

リンギングの修正は、正しい順序で行えば簡単なプロセスです。常にプリンターの物理的なハードウェア（ステップ1と3）を確認することから始めてください：安定したベース、剛性のあるフレーム、適切に張られたベルトを確保します。マシン自体がしっかりしたら、スライサーで印刷速度と加速度を下げてソフトウェア（ステップ2）に移ります。最良の結果を得るため、またはより高速な印刷を可能にするために、入力シェーピングのような高度な解決策（ステップ4）を検討してください。これらの段階を系統的に進めることで、リンギングを排除し、プリントで一貫して滑らかな表面品質を達成できます。
