3Dプリンターのキャリブレーション方法

by Waylinl

％b％d、％y

Share this post

3Dプリンターのキャリブレーションは、プリント品質と機械の健全性に直接影響を与える重要なプロセスです。適切にキャリブレーションされたプリンターは、正確なレイヤー堆積、精細なディテールの再現、および可動部のスムーズな動作を保証します。これにより、見事なプロフェッショナルグレードのプリントが実現し、プリンター部品の摩耗を最小限に抑え、寿命を延ばし、高額な修理や交換の費用を節約できます。キャリブレーションを怠ると、軽微な欠陥から完全なプリント失敗まで、さまざまな問題が発生し、プリンターに長期的な損傷を与える可能性もあります。

3Dプリンターのキャリブレーション前の手順

1. 必須ツールキットを準備する

3Dプリンターを効果的にキャリブレーションするには、さまざまなツールと機器が必要です。基本的なツールキットには、デジタルノギス、フィーラーゲージ、水準器、ペンチ、六角レンチ、ドライバー、イソプロピルアルコール、清掃用クロスが含まれます。加熱部品や可動部を扱う際は、メーカーのガイドラインに従い、保護具を着用して安全を常に優先してください。

2. プリンターの独自特性を理解する

マニュアルを確認し、メニューオプションを調べて、プリンターの独自機能、ファームウェア、設定をよく理解してください。ミリメートルあたりのステップ数、温度制御、モーション設定など、キャリブレーションに影響を与える主要な変数を特定します。

3. ベースラインを確立する

寸法精度、オーバーハング性能、ブリッジ性能など、プリント品質の特定の側面を強調するテストオブジェクトをプリントします。これらの初期プリントは、後でキャリブレーション調整の有効性を評価するための基準点となります。

ツールキットの準備ができ、プリンターの仕様をしっかりと理解したら、キャリブレーションプロセスを開始する準備が整いました。

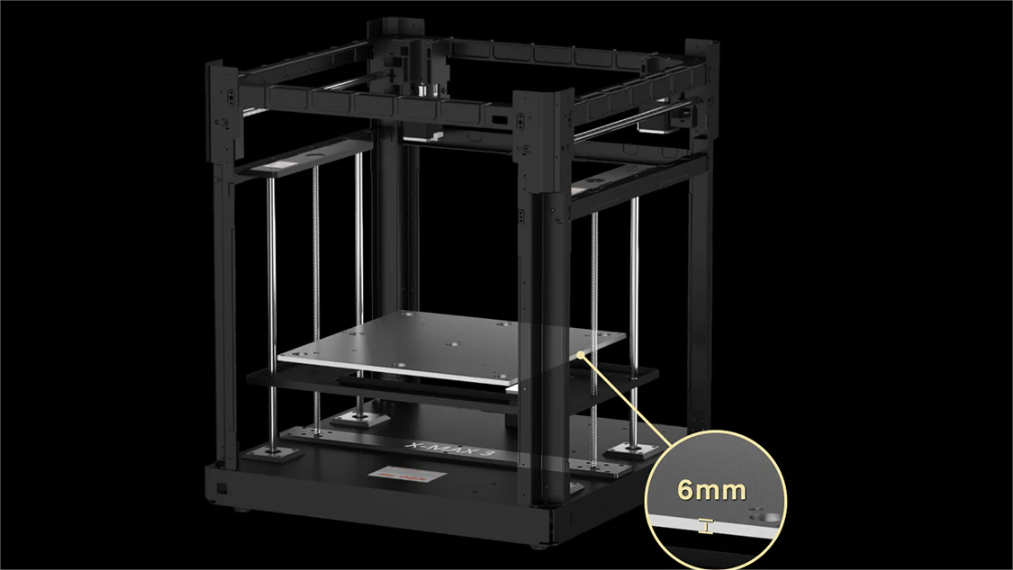

3Dプリンターのベッドレベリングと表面準備

適切なベッドレベリングと表面準備は、高品質なプリントを実現するために不可欠です。レベリングされたプリントベッドは、プリントの最初のレイヤーが正しく接着することを保証し、清潔で適切に準備された表面は、反りや接着不良などの問題を防ぎます。

1. 手動ベッドレベリング

プリントベッドを手動でレベリングするには、イソプロピルアルコールでプリントベッドを清掃し、汚れやゴミを取り除きます。熱膨張を考慮して、プリントベッドを希望の温度に予熱します。フィーラーゲージまたは紙片を使用して、各コーナーでのノズルとベッドの間隔を確認します。ベッドレベリングネジを調整し、ノズルとベッドの間でゲージや紙を動かすときにわずかな抵抗を感じるまで調整します。すべてのコーナーとベッドの中心でこのプロセスを繰り返し、一貫したギャップを実現します。

均一で平らな表面を確保するには、水準器を使用してプリントベッドが本当に平らであるかどうかを確認します。そうでない場合は、ガラスベッドやフレキシブルマグネット表面の使用を検討してください。一貫性を確保するために各プリント前にベッドレベルを確認し、レベリングネジを締めすぎるとベッドが反る原因となるため注意してください。

2. 自動ベッドレベリング（該当する場合）

一部の3Dプリンターには自動ベッドレベリングセンサーまたはプローブが搭載されており、レベリングプロセスが簡素化されます。メーカーの指示に従って、センサーまたはプローブをプリンターに取り付けます。プリンターのファームウェアを設定してセンサーまたはプローブを認識させ、適切なオフセット値を設定します。プリンターのメニューまたは制御ソフトウェアから自動ベッドレベリング手順を開始します。プリンターはベッド全体の複数ポイントをプローブし、表面の地形マップを作成し、プリントプロセス中に凹凸を補正します。

自動ベッドレベリングを使用する場合でも、最適なプリント品質のためにプリントベッドが清潔で適切に維持されていることを確認することが重要です。

3Dプリンターのエクストルーダーキャリブレーション

エクストルーダーキャリブレーションは、3Dプリンターが正しい量のフィラメントを押し出し、一貫したプリント品質を維持することを保証します。このプロセスには、適切なエクストルーダー温度の設定と、プリンターファームウェアのミリメートルあたりのステップ数（steps per mm）設定の調整が含まれます。

1. 適切なエクストルーダー温度の確保

異なるフィラメントには、最適な性能のために特定の温度範囲が必要です。メーカーの推奨事項を参照し、温度タワーやテストオブジェクトをプリントして理想的な温度を見つけます。各温度でのプリント品質を評価し、希望する結果が得られるまで微調整します。

2. エクストルーダーのステップ/mmの調整

ステップ/mm設定は、ステッピングモーターの各ステップに対してエクストルーダーがどれだけのフィラメントを進めるかを決定します。この設定をキャリブレーションするには、フィラメントに特定の長さのマークを付け、プリンターに同じ長さを押し出すように命令し、実際に押し出された距離を測定します。次の式を使用して正しいステップ/mmを計算します：

新しいステップ/mm = (現在のステップ/mm) × (期待される距離) ÷ (実際の距離)

プリンターファームウェア設定のステップ/mm値を更新し、プロセスを繰り返してエクストルーダーが正しい量のフィラメントを進めていることを確認します。

3Dプリンターのフィラメント送り速度とフローキャリブレーション

フィラメント送り速度とフローキャリブレーションは、3Dプリンターが最適な量の材料を押し出し、一貫したプリント品質と寸法精度を実現することを保証します。このプロセスには、送り速度の測定と調整、およびスライシングソフトウェアでのフィラメント直径設定の確認が含まれます。

1. 送り速度の測定と調整

送り速度を測定して調整するには、フィラメントの特定の長さにマークを付け、プリンターを通して押し出す送り速度テストを実行します。実際に押し出されたフィラメントの長さを測定し、期待される長さと比較します。差異がある場合は、スライシングソフトウェアまたはプリンターファームウェアの押出倍率を調整して補正します。実際の長さと期待される長さが一致するまでテストを繰り返します。

2. フィラメント直径設定の確認

フィラメント直径はブランド間、さらには同じ材料のスプール間でも変動する可能性があります。正確な押出を確保するために、デジタルノギスを使用してスプール上の数か所でフィラメント直径を測定します。これらの測定値の平均を取り、スライシングソフトウェアのフィラメント直径設定を更新します。これにより、プリンターは実際のフィラメント直径に基づいて正しい量の材料を押し出すことができます。

3Dプリンターのプリント速度と品質調整

プリント速度と品質調整は、3Dプリンターの性能を最適化し、プリント時間と全体的な品質の間の望ましいバランスを実現するために不可欠です。このプロセスには、最大有効プリント速度の決定と、ストリングやオージングなどの一般的な問題を最小限に抑えるためのリトラクション設定の微調整が含まれます。

1. 速度と品質のバランス

プリント速度と品質の最適なバランスを見つけるには、まずプリンターの最大有効速度を決定します。これは、スライシングソフトウェアでプリント速度を徐々に上げながら、プリント品質を監視することで行えます。リンギング、レイヤー接着不良、ディテール低下など、品質低下の兆候を探します。品質の大幅な低下に気付いたら、速度を少し下げて、許容できる結果を生み出す最高速度を見つけます。

2. リトラクション設定の微調整

リトラクションは、プリンターがプリントの異なる部分間を移動する際にフィラメントをノズル内に引き戻すプロセスであり、ストリングやオージングを減らすのに役立ちます。最適なリトラクション設定を見つけるには、スライシングソフトウェアのデフォルト値から始め、リトラクションテストモデルをプリントします。リトラクション距離と速度を段階的に調整し、詰まりや不完全な押出などの他の問題を引き起こさずにストリングとオージングを最小限に抑える設定を見つけます。

3DプリンターのXYZ軸キャリブレーション

XYZ軸キャリブレーションは、3Dプリンターが寸法精度の高いパーツをスムーズかつ正確な動きで製造することを保証するために重要です。このプロセスには、各軸の動きの確認と調整、ベルト張力と潤滑の調整、およびファームウェア設定による寸法精度の微調整が含まれます。

1. 軸の動きの確認と調整

スムーズで正確な動きを確保するために、各軸の動きを目視検査します。動きにおける引っ掛かり、ぐらつき、不均一性がないか確認します。問題に気付いた場合は、ベルト張力を確認し、必要に応じて調整します。緩いベルトは滑りや位置決めの不正確さを引き起こす可能性があり、きつすぎるベルトは過度の摩耗やモーターの負担につながる可能性があります。また、リニアロッドとベアリングが適切に潤滑されていることを確認し、摩擦と摩耗を最小限に抑えます。

2. 寸法精度

プリンターの寸法精度を確認してキャリブレーションするには、各軸に沿って既知の寸法を持つキャリブレーションテストオブジェクトをプリントします。デジタルノギスを使用してプリントオブジェクトを測定し、実際の寸法を期待値と比較します。差異がある場合は、プリンターファームウェアのX、Y、Zスケーリングファクターを調整して補正します。プリントされた寸法が期待値に近づくまでプロセスを繰り返します。

3Dプリンターの高度なキャリブレーション技術

高度なキャリブレーション技術には、加速度とジャーク設定の調整、およびプリンターにマルチエクストルーダーがある場合のキャリブレーションが含まれます。これらの技術により、さらに高いプリント品質と精度を実現できます。

1. 加速度とジャーク設定のチューニング

加速度とジャーク設定は、プリンターのモーターが速度と方向を変更する速度を決定します。これらの設定は、特に高速プリント時や複雑なディテールを扱う場合に、プリント品質に大きな影響を与える可能性があります。これらの設定をチューニングするには、まずそれらがプリント品質に与える影響を理解します。高い加速度とジャーク値は高速プリントにつながりますが、リンギング、オーバーシュート、またはその他のアーティファクトを引き起こす可能性があります。低い値はプリント品質を向上させますが、プリント時間が長くなる場合があります。最適なバランスを見つけるために、これらの設定を段階的に調整し、テストオブジェクトをプリントして結果を評価します。

2. マルチエクストルーダーのキャリブレーション（該当する場合）

3Dプリンターに複数のエクストルーダーがある場合、ノズルが位置合わせされ、押出速度が同期されていることを保証するために適切なキャリブレーションが不可欠です。複数のノズルを位置合わせするには、各ノズルが特定のパターンをプリントする必要があるキャリブレーションオブジェクトをプリントします。パターン間の距離を測定し、ファームウェアまたはスライシングソフトウェアでノズルオフセットを調整します。押出速度を同期させるには、マルチカラーテストオブジェクトをプリントし、各エクストルーダーのフロー速度を調整して、色が過剰押出や過少押出なしにシームレスにブレンドされるようにします。

3Dプリンターの一般的なキャリブレーション問題のトラブルシューティング

3Dプリンターをキャリブレーションした後でも、プリント品質に影響を与えるいくつかの一般的な問題が発生する可能性があります。最も頻繁に発生する問題は、接着不良と不正確なプリントです。

1. 接着問題への対処

ファーストレイヤーの接着は、プリントの成功に不可欠です。接着問題が発生している場合は、まずプリントベッドが清潔で水平であることを確認します。ノズルの高さを調整し、ファーストレイヤーが適切に接着するためにベッドに十分に近づくようにします。問題が解決しない場合は、スティックのりやヘアスプレーなどのベッド接着剤を使用して接着性を向上させることを検討してください。また、特定のフィラメントとプリンターの組み合わせに最適な設定を見つけるために、異なるベッド温度や初期レイヤー高さを試すこともできます。

2. 不正確なプリントへの対処

プリントが一貫して寸法不正確になる場合は、調査すべき潜在的な原因がいくつかあります。まず、プリンターのXYZ軸が適切にキャリブレーションされており、ベルトの張力が正しいことを再確認します。次に、スライシングソフトウェアのフィラメント直径設定が正確であることを確認します。問題が解決しない場合は、キャリブレーションキューブをプリントして測定し、どの軸が不正確さを引き起こしているかを特定します。プリントされた寸法が期待値に一致するまで、ファームウェアの該当する軸のステップ/mmを調整します。

時間の経過に伴う3Dプリンターのキャリブレーション維持

3Dプリンターのキャリブレーションは、一度行えば終わりという作業ではありません。一貫した性能とプリント品質を確保するには、時間の経過に伴いキャリブレーションを維持することが不可欠です。これには、定期的なキャリブレーションスケジュールの確立と、キャリブレーションの変更内容と結果の記録が含まれます。

1. 定期的なキャリブレーションスケジュールの確立

キャリブレーションの頻度は、プリンターの使用頻度、プリントする材料、プロジェクトに必要な精度のレベルなどの要因によって異なります。一般的なルールとして、数ヶ月ごと、または100〜200時間のプリントごとに基本的なキャリブレーションチェックを実行することをお勧めします。プリント品質の問題に気付いた場合や頻繁に材料を変更する場合は、より頻繁にキャリブレーションが必要になる場合があります。特定のニーズに合ったキャリブレーションスケジュールを確立し、それを守って最適なプリンター性能を維持してください。

2. キャリブレーションログの保持

キャリブレーションの変更内容と結果の詳細なログを保持することは、時間の経過に伴うプリンターの性能を追跡し、将来のキャリブレーション調整について情報に基づいた決定を下すのに役立ちます。スプレッドシートを作成するか、ノートを使用して、日付、実行したキャリブレーション手順、および結果として得られたプリント品質を記録します。温度、速度、ファームウェア調整などの関連する設定も含めてください。キャリブレーションの過程を文書化することで、以前の成功した設定を振り返り、傾向や繰り返し発生する問題をより簡単に特定できます。

3Dプリント体験を向上させる

3Dプリンターのキャリブレーション技術を習得することで、プリント体験を新たな高みへと導くことができます。ベッドレベリングやエクストルーダーキャリブレーションから、プリント速度と品質の微調整まで、プロセスの各ステップはマシンの全体的な性能と寿命に貢献します。キャリブレーションを定期的に維持し、詳細なログを保持することで、時間の経過とともに一貫した高品質な結果が保証されます。キャリブレーションの挑戦を受け入れれば、創造性と細部へのこだわりを示す見事なプリントが報酬として得られます。適切にキャリブレーションされた3Dプリンターがあれば、可能性は無限大であり、プロジェクトはあなたの想像力によってのみ制限されます。
