信頼性のある3Dプリント点滴灌漑コネクターは作れるか？

3Dプリント庭園インフラの工学的現実

本格的なガーデナーや小規模農場経営者にとって、「既製品」の灌漑の世界はしばしば妥協の連続です。地元の金物店で入手可能な限られたコネクタ形状に庭のレイアウトを適応させることに気づくでしょう。実際に植物が必要とするシステムを構築する代わりに。

プロシューマーワークフローに移行するプロフェッショナルからよく聞かれる質問は次の通りです：3Dプリントコネクタは、温室を水浸しにすることなく圧力下でしっかりと保持できると本当に信頼できますか？

答えは条件付きの「はい」ですが、趣味の「いじくり回し」の考え方を捨て、工業設計原則を採用する必要があります。このガイドでは、射出成形部品に匹敵する、信頼性が高く水密なドリップ灌漑コンポーネントを作成するための材料科学、形状要件、ハードウェアの必要性を詳しく説明します。

材料選択：PLAを超えて

水管理について考えるとき、PLAは即座に候補から外れます。その低いガラス転移温度と微生物劣化への感受性は、屋外や加圧環境での選択肢として不適切です。プロフェッショナルな信頼性を達成するには、エンジニアリンググレードの熱可塑性プラスチックに注目する必要があります。

ASA：屋外標準

コネクタが直射日光にさらされる場合、ASA Filamentは議論の余地のない選択肢です。PETGは「耐候性」とされることが多いですが、フィールドテストでは、高暴露エリアで数シーズンにわたってUV劣化がPETGの主要な故障モードであり続けることが明らかになっています。ASAはABSとPETGの両方と比較して優れたUV耐性と機械的靭性を提供し、長期的な屋外灌漑コンポーネントの定番材料となっています。

PETG Rapido：迅速対応ソリューション

屋内ハイドロシステムや日陰の灌漑には、PETG Rapidoが「1ドルあたりの能力」において大きな利点を提供します。本質的に疎水性であり、優れた耐薬品性を提供します。その高流量特性により、大型ABSプリントに伴う反りリスクなしに、カスタムマニホールドのラピッドプロトタイピングが可能です。

Odorless-ABS Rapido：高強度機能性

高い耐衝撃性を必要とする、または溶剤溶着されるコンポーネントには、Odorless-ABS Rapido Filamentが必要な機械的特性を提供します。引張強度が約40MPaに達し、物理的応力に耐える治具や機能コネクタに最適です。

論理の要約： この選択は、標準的な材料特性データ（HDT、UV安定性）と、農業環境における長期的なポリマー劣化に関する実用的なフィールド観察に基づいています。

水密性のための設計：3:1ルール

一般的な間違いは、「100%インフィル」＝「水密」と想定することです。FDMプリンティングでは、水は通常プラスチック自体を通って漏れるのではなく、層と外周間の微視的ギャップを通って浸透します。これに対抗するために、3:1壁厚比として知られる特定の形状ベースラインを利用します。

3:1比の説明

15 PSI以上の圧力を保持することを意図した部品（典型的なドリップ灌漑は20〜30 PSIで動作）では、最低壁厚はノズル径の少なくとも3倍でなければなりません。

• 例： 標準的な0.4mmノズルを使用する場合、壁は少なくとも1.2mmの厚さ（3〜4のソリッド外周で構成）でなければなりません。
• 理由： これにより、たとえ一つの外周に軽微な押出不整合があっても、重なる層と隣接する外周が冗長なシールを提供します。

ねじ山クリアランスと寸法変動

標準的なガーデンホースねじ山（GHT）やNPT継手は高い精度を必要とします。テクニカルサポートとショップ実践からの一般的なパターンに基づき、雄ねじと雌ねじの間に0.15mmのクリアランス許容値をモデルに設計する必要があります。これにより、FDM層のわずかな「過剰押しつぶし」を考慮しながら、ゴム製Oリングやテフロンテープと組み合わせた際に機械的シールを生成するのに十分な摩擦を維持します。

方法論ノート（経験則）： 0.15mmのクリアランスはショップ実践のベースラインです。精度の低いマシンでは0.2mmに増やすか、高度にキャリブレーションされた産業用セットアップでは減らす必要がある場合があります。

ハードウェア要件：加熱チャンバーの役割

ASAやABSのような高性能材料でのプリントは、オープンフレームプリンターでは困難を極めることで知られています。プリントプロセスの「摩擦」は、通常、不均一な冷却によって引き起こされる反りや層間剥離から生じます。

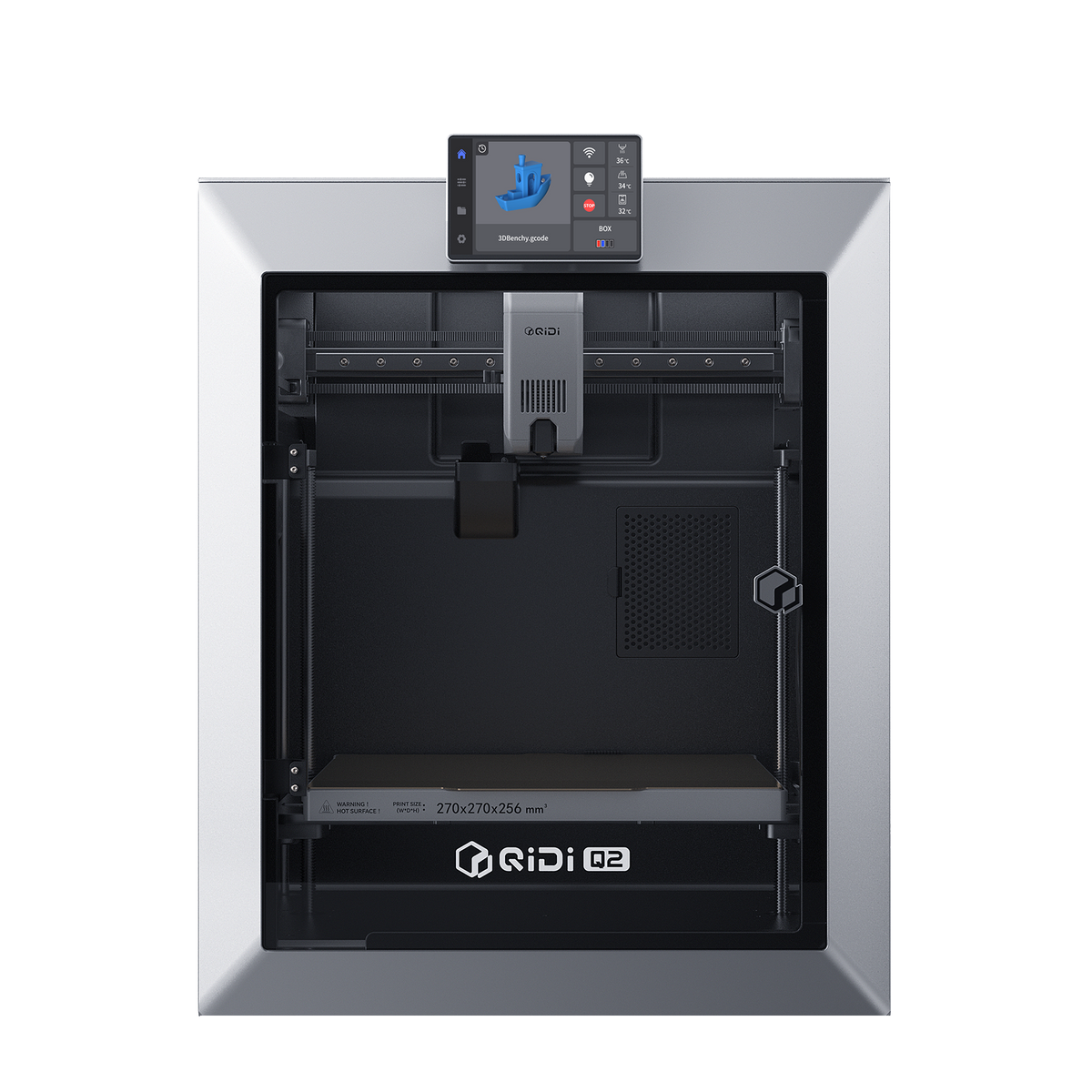

ウォーターハンマー（バルブ閉鎖時の圧力サージ）の応力下で割れない機能的な灌漑部品を生産するには、制御された熱環境が必要です。QIDI Q2 3D Printerは、最大65°Cのアクティブチャンバーヒーティングでこれに対処します。高い周囲温度を維持することで、プリンターはポリマー鎖が層間でより効果的に結合することを可能にし、Z軸強度を大幅に向上させます。

付加製造用先進材料に関するNISTが発表した研究によると、ビルドプロセス中に一貫した熱勾配を維持することは、材料データシートに指定された機械的特性を達成するために重要です。アクティブチャンバーなしでは、ASAコネクタは完璧に見えても、最初の水圧スパイクで壊滅的に故障する可能性があります。

分子結合のための後処理

機械的シール（ねじ山とガスケット）は第一防御線ですが、重要な用途には溶剤溶着を推奨します。

ABSおよびASA部品では、多部品アセンブリの接合面にアセトンを軽く塗布することで分子レベルの結合が生成されます。これは単に部品を「接着」するのではなく、溶剤が一時的にポリマーを溶解し、鎖が混ざり合うことを可能にします。溶剤が蒸発すると、2つの部品は単一のモノリシック構造になります。

PETGの場合、専用接着剤や「アニーリング」（慎重な熱処理）が水密性を向上させる可能性がありますが、PETGはアセトンに反応しません。

フィールドテスト性能

小規模ショップ灌漑セットアップのシナリオモデリングでは：

• 標準FDM（後処理なし）： 約15 PSIまで信頼性あり。
• FDM + 溶剤溶着 + 3:1壁： 約45 PSIまで信頼性あり（ほとんどの住宅用ドリップシステムを超える）。

モデリングノート（シナリオ分析）： これらの推定は、0.4mmノズル、0.2mmレイヤー高さ、最低4外周を前提としています。

マクロビュー：持続可能性とカスタマイズ

灌漑コンポーネントを3Dプリントする能力は、店で数ドル節約することだけではありません。それは、分散型製造と持続可能なインフラ設計の「マクロ」な未来に関するものです。

独自のコネクタをプリントすることで、以下のことが可能になります：

1. 廃棄物の削減： 未使用部品を含む「キット」を購入する代わりに、必要なものだけを正確に作成します。
2. 迅速な反復： 特定の植物床に市販されていない5方向スプリッタが必要な場合、4時間で設計・展開できます。
3. 先進材料の使用： 設置の特定の環境要求に合わせた高性能ポリマーを統合します。

ベストプラクティスのまとめ

信頼性の高い3Dプリント灌漑は、プロセスの物理を尊重すれば現実のものとなります。プロフェッショナルワークフローに移行する方には、UV安定性とアクティブチャンバーヒーティングを備えたプリンター（QIDI Q2 3D Printerなど）の使用により、ASA Filamentから始めることを推奨します。

常に3:1壁厚ルールを守り、ねじ山接続には0.15mmのクリアランスを確保してください。破損したコンポーネントを頻繁に交換する必要がある場合は、機械的応力と耐久性の同様の原則をカバーする3Dプリントによるキャビネットヒンジ交換ガイドも参考になるでしょう。

趣味からプロシューマーへの移行は、「動かすこと」から「持続させること」へのこのシフトによって定義されます。適切な材料と形状の厳密さにより、3Dプリント庭園インフラはその移行の証となるでしょう。

免責事項： この記事で提供される情報は情報提供および教育目的のみです。3Dプリント加圧コンポーネントは予期せず故障する可能性があります。本格的な展開の前に、常に制御された環境でコンポーネントをテストしてください。3Dプリント部品の使用に起因する水損害や物的損失について、当社は責任を負いません。高圧または重要なインフラ設置については、専門の灌漑スペシャリストに相談してください。
