3Dプリントノブがシャフトに適切に合わない理由

修理ベンチで頻繁に見られるシナリオがあります：デジタルノギスでポテンショメータシャフトを細心の注意を払って測定し、CADで0.01mm精度の交換ノブを設計し、プリントが終わるまで2時間待つ。しかし、ノブをDシャフトやスプラインに滑り込ませようとすると、びくともしません。あるいはさらに悪いことに、滑り込んでも十分な遊びがあり、インターフェースが安っぽく信頼性に欠ける感触になります。

プロシューマーや小規模ショップオーナーにとって、これは単なる小さな悩みではなく、課金可能な時間と材料の損失です。機能的なスペアパーツで「工場出荷時の感触」を実現するには、趣味の試行錯誤を超える必要があります。初回から嵌合する部品を生産するには、ポリマー物理、スライサー形状、熱管理の複雑な相互作用を考慮しなければなりません。

内部穴収縮の物理

CADの6.0mm穴が現実で6.0mm穴になることがめったにない主な理由は、熱可塑性プラスチックの冷却の性質にあります。プリンターが円形パスを押出する際、プラスチックは収縮するにつれて自然に円弧の中心に向かって引っ張られます。この効果は、外部寸法と比較して内部径で拡大されます。

材料別収縮変数

異なる材料は大幅に異なる収縮率を示し、さらに冷却速度によって影響を受けます。機能部品生産での観察に基づくと：

ABS/ASA： これらの材料は通常0.5%〜0.7%の収縮率を示します。しかし、冷却が不均一な場合、これは「差動収縮」——穴の上部が下部よりもきつくなる——を引き起こす可能性があります。
ナイロン（PA）： ナイロンのような半結晶性材料は高い収縮率で知られており、多くの場合1.2%〜1.8%の範囲です。

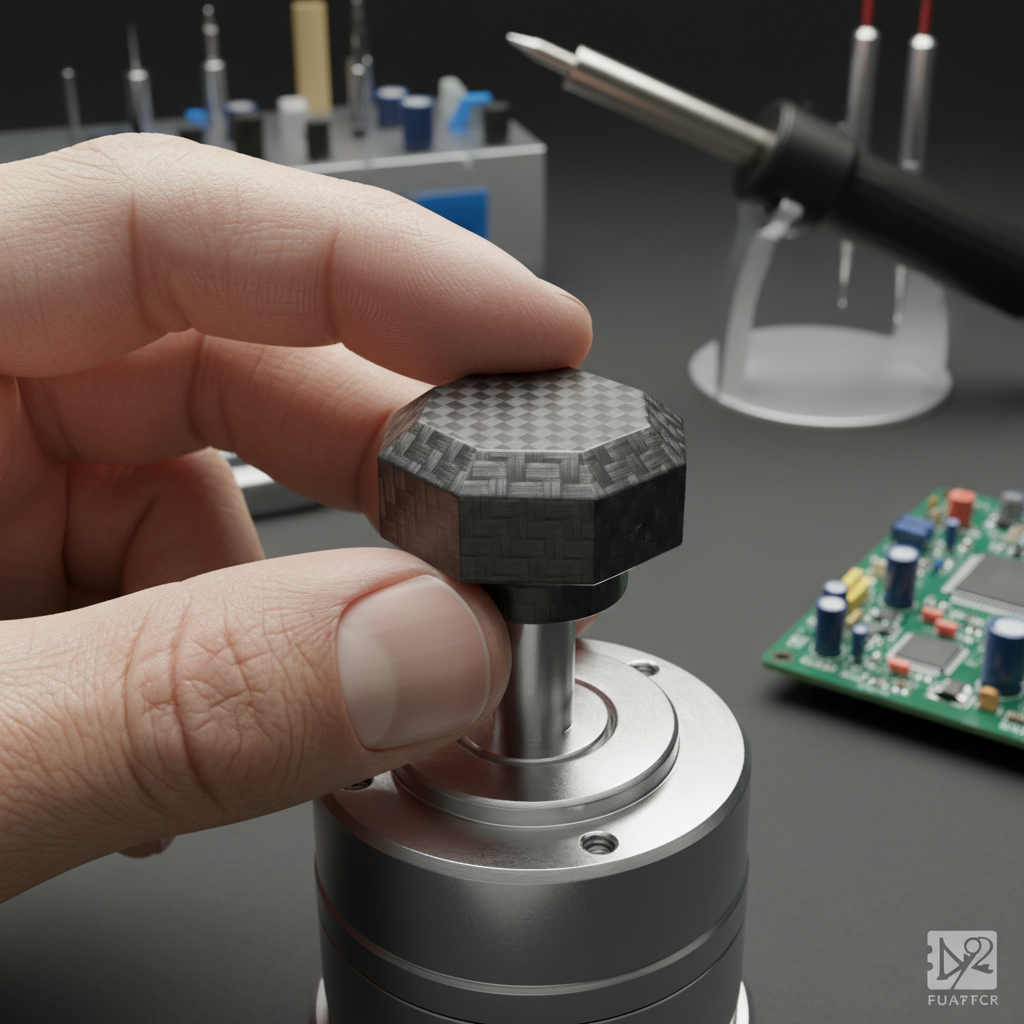

プロフェッショナルなワークショップ環境で、高精度3Dプリント機械ノブが金属Dシャフトに嵌合され、完璧でぴったりしたインターフェースを示している。

幾何学的複雑性の管理：Dシャフト vs スプライン

シャフト自体の形状が公差戦略を決定します。標準的なDシャフトは比較的寛容ですが、スプラインシャフト（自動車やハイエンドオーディオで一般的）は「階段状」の課題をもたらします。

Dシャフト戦略

標準的なDシャフトには、通常0.15mm〜0.25mmのクリアランスを推奨します。Dシャフトの「フラット」側が主要なトルク伝達ポイントとして機能します。嵌合がきつすぎると、応力が「D」の角に集中し、PLAのような材料で亀裂が進展する可能性があります。これらの用途には、PA12-CF Filamentのような高性能材料の使用が非常に効果的です。炭素繊維強化によりXY収縮が大幅に低減され、耐衝撃性が向上するからです。

スプラインの課題

スプラインはより多くの余裕——通常0.3mm〜0.4mm——を必要とします。3Dプリンターは曲線を小さなセグメントで近似するため、プリントされたスプラインの「歯」はCAD意図よりもわずかに大きくなることがよくあります。さらに、PETG vs PLA vs ABSに関するUltimaker材料ガイドは、耐衝撃性材料が荷重下でわずかに変形する可能性があることを強調しており、これは歯が「着座」することを可能にするためスプラインにとって実際に有益です。

寸法精度における温度制御の役割

部品嵌合において最も見落とされがちな要因の一つは周囲環境です。オープンフレームプリンターでエンジニアリンググレード材料をプリントしている場合、物理に対して負け戦を戦っています。

密閉チャンバーが重要な理由

寸法安定性には、プリントサイクル全体を通じて一貫したチャンバー温度が必要です。反りと収縮は、部品が冷却される速度に直接関係しています。

私たちのテストでは、QIDI Q2 3D Printerのような65°C環境を維持するアクティブ加熱チャンバーを備えたプリンターを使用すると、ABSおよびASAの差動収縮が約30%低減されます。これにより、ノブの底部（加熱ベッド近く）とノブの上部でほぼ同一の穴径が確保されます。この制御なしでは、入口では合うがシャフトの途中で詰まる「テーパー」穴になってしまうことがよくあります。

3Dプリントノブの内部穴形状を示す断面図。不均一な冷却によって引き起こされるテーパー穴と、加熱チャンバーで達成される真っ直ぐな穴の違いを強調。

より良い嵌合のためのスライサーレベルソリューション

ドリルに手を伸ばす前に、スライサー内の3つの重要な設定が嵌合問題の90%を解決できます。

XY穴補正： 最新のスライサーのほとんどは、部品の外寸に影響を与えずに内部径を特定して拡張できます。6mmシャフトの場合、0.1mmの値が標準的な開始点です。
エレファントフット補正： ファーストレイヤーはベッド密着性を確保するためにしばしば押しつぶされ、穴の入口を狭める「リップ」を作成します。CAD設計で穴の基部に0.2mmの水平拡張補正と45°の面取りを組み合わせることを推奨します。
壁順序： スライサーを「外壁優先」に設定します。これによりオーバーハング性能がわずかに低下する可能性がありますが、ノズルが既存の内壁を押すのを防ぎ、これが穴を内側に「膨らませる」ことがあります。

極端なUV耐性を必要とする部品や屋外で使用される部品には、ASA Filamentが好ましい選択肢です。重量が懸念される場合——例えばドローンや航空宇宙用途——ASA-Aero Filamentはオンデマンド発泡技術を使用して、ASAベースの寸法的利点を維持しながら部品重量を最大50%低減します。

プロフェッショナル後処理：「最終嵌合」

完璧な設定でも、エンジニアリング材料は予測不可能な場合があります。部品がちょうどきつすぎる場合、プロフェッショナルな実務者は再プリントなしで完璧な嵌合を達成するために2つの主要な方法を使用します：

ステップドリリング： 0.1mm刻みの超硬ビットを使用することで、外科的精度でボアを清掃できます。プラスチックが溶けてビットが固着するのを防ぐために、常に低速RPMでドリルしてください。
制御された熱膨張： ヒートガンを短時間（85〜95°Cを目標）適用することで、内部壁をノブをシャフトに圧入できる程度に軟化させることができます。冷却されると、プラスチックはシャフトの周りで「シュリンクラップ」し、非常に確実なインターフェースを作成します。
