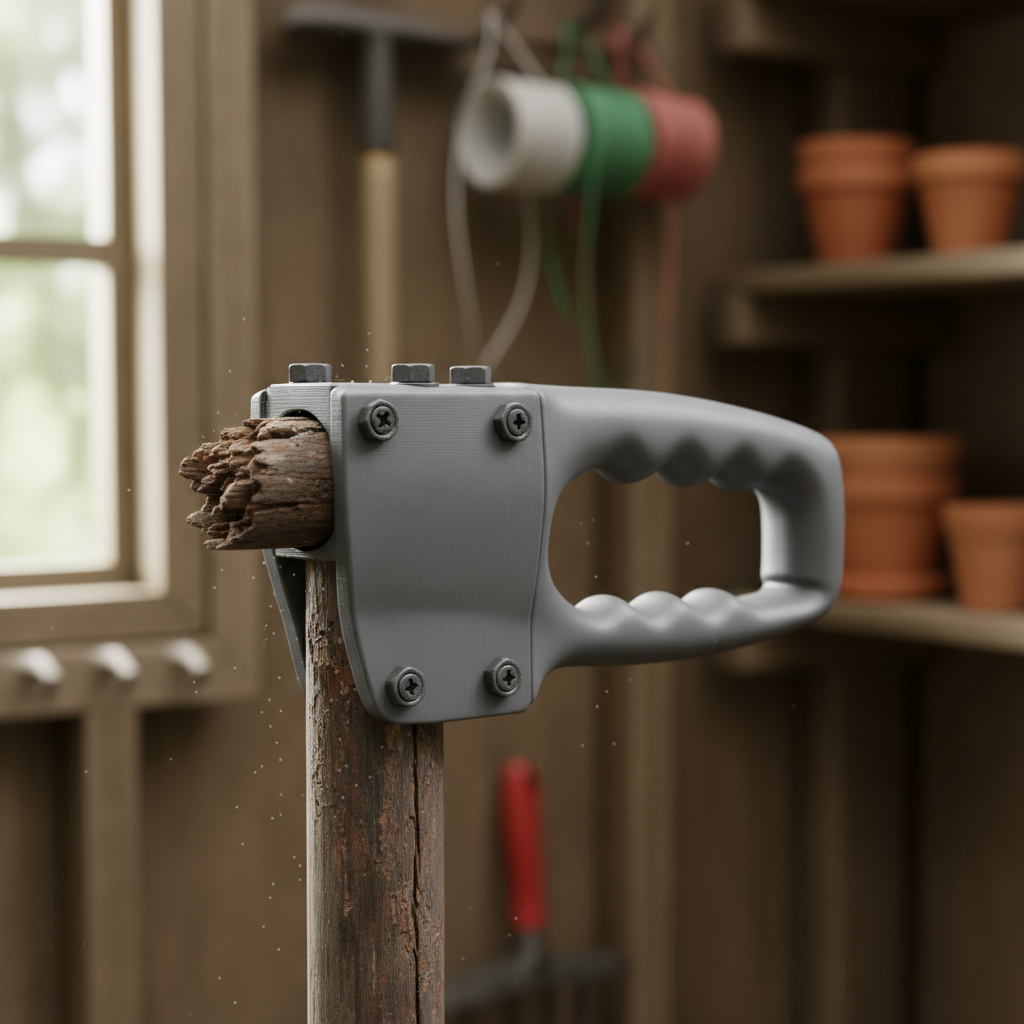

重い熊手用のカスタム手に優しいアダプターを3Dプリントできるか？

重い熊手用のカスタム手に優しいアダプターを3Dプリントできますか？

広い庭を熊手で整えたり、重い瓦礫を片付けたりすることは、しばしば腰痛や手の疲労の原因となります。主な問題は熊手自体の重量ではなく、一本の長いハンドルの人間工学にあります。「Dグリップ」アダプターと呼ばれることが多い二次的な垂直ハンドルを追加することで、てこ作用を大幅に改善し、機械的負荷を腰からより大きな筋肉群に移すことができます。

本格的なメイカーや小規模ショップオーナーにとって、3Dプリンティングはこの問題に対するプロフェッショナルグレードのソリューションを提供します。しかし、趣味の「審美的プリント」からプロシューマーの「機能ツール」へ移行するには、材料科学と機械的設計の深い理解が必要です。このガイドでは、屋外作業の過酷さに耐える熊手アダプターの設計とプリント方法を探求し、実装時の摩擦低減と長期的な信頼性に焦点を当てます。

人間工学の設計：二次ハンドルが機能する理由

従来の熊手は、一方の手が支点として機能し、もう一方がてことして機能する「押し引き」動作を必要とします。これにより、ユーザーはしばしば前かがみの姿勢を強いられます。3Dプリンティングを通じて形状をカスタマイズする能力は、人間工学的効率の大幅な改善を可能にし、ユーザーの身体メカニズムに正確に合わせた設計を実現します。

3Dプリントカスタムアダプターにより、二次ハンドルを自分の腕の長さに適した正確な高さと角度に配置できます。この「手に優しい」アプローチにより、力が手のひら全体に均等に分散され、水ぶくれの原因となる局所的な圧力ポイントが低減されます。

論理の要約： 人間工学的評価は「ニュートラルリスト」姿勢を前提としています。二次ハンドルを追加することで、必要な握力が約20〜30%低減され（てこ作用ツールの一般的な人間工学経験則に基づいて推定）、ユーザーはより直立した脊椎アライメントを維持できます。

材料選択：屋外環境での生存

適切なフィラメントの選択は、このプロジェクトにおいて最も重要な決定です。多くの初心者は標準的なPLAに手を伸ばしますが、屋外ツールはUV放射、湿気、そして最も重要な熱サイクルに対応できる材料を必要とします。

ASAとABS-GFがPLAより優れている理由

屋外金具の故障に関する観察では、PLAベースのアダプターが数週間で故障することを一貫して見ています。これはUV劣化だけでなく、金属製熊手ハンドルとプラスチックアダプター間の異なる膨張によるものです。温度変動時、金属とプラスチックは異なる速度で膨張・収縮します。PLAの脆性は、この応力下で層継ぎ目に亀裂を発生させます。

プロフェッショナルグレードの結果には、以下を推奨します：

• ASA-Aero Filament： この材料は屋外使用のゴールドスタンダードです。固有のUV耐性と高い耐熱性を持ちます。「オンデマンド発泡」技術により、快適なグリップに必要な構造的完全性を犠牲にせずにハンドルの重量を最大50%軽減できます。
• ABS-GF25 Filament： 熊手が土壌移動や砂利の重作業に使用される場合、25%のガラス繊維強化は、重荷重下でのアダプターの撓みを防ぐために必要な剛性を提供します。
• PLA-CF Filament： 炭素繊維強化により「安定したプリント寸法」を提供するため標準PLAよりは優れていますが、軽作業のガーデニングまたは厳密に屋内保管されるツールに限定すべきです。

ツーリング用材料特性の比較

軽作業ツールの美観を優先する方には、PLA Wood Filamentが手に自然に感じられる素朴なマットテクスチャーを提供できますが、「重い」熊手作業に必要な機械的特性を欠いています。

高応力アダプターの設計原則

カスタムツール設計における最も一般的な間違いは、ハンドル形状に焦点を当てながら取り付けインターフェースを無視することです。修理およびストレステストワークフローで特定されたパターンに基づくと、クランプはほぼ常に最初の故障ポイントです。

3mm/2mmルール

頑固な根に初めて当たったときにアダプターが折れないようにするには、以下の構造ヒューリスティックに従ってください：

1. 3mm最低壁厚： ボルト穴とクランプ面周囲では、少なくとも3mmのソリッド壁を維持する必要があります。これにより、ボルトが層間剥離を引き起こさずにプラスチックを圧縮するのに十分な「肉」が提供されます。
2. 2mmフィレット半径： 90度の内部角度を決して使用しないでください。鋭い角は亀裂が始まる「応力集中部」として機能します。最低2mm半径のフィレットを組み込むことで、荷重がより広い面積に分散されます。

ボルト締結張力の管理

過度の締め付けは3Dプリントの「サイレントキラー」です。アダプターを熊手ハンドルにボルト締めする際、クランプ力は集中応力を生成します。材料の降伏強度を超えると、部品は壊滅的に故障します。

方法と前提条件（シナリオモデル）： 標準的な二分割ボルト締結クランプの応力分布をモデル化しました。

境界条件： このモデルは、直径公差+/- 0.5mmの円筒形熊手ハンドルを前提としています。ハンドルが不均一であるか、圧縮する柔らかい木材でできている場合は結果が異なる場合があります。

実装：強度のためのプリンティング

ABS-GF25 Filamentのような高性能材料を最大限に活用するには、プリンター設定が設計と同様に重要です。

1. チャンバー温度： ASAおよびABS-GFには、内部応力を解放し反りを防ぐために加熱チャンバー（通常40〜70°C）が不可欠です。これにより、アダプターが熊手ハンドルにぴったり嵌合するための精密な寸法を維持します。
2. ノズル選択： ガラス繊維と炭素繊維は研磨性があります。オリフィスがプリント中に摩耗してアンダーエクストルージョンや脆弱な部品を引き起こすのを防ぐために、硬化鋼またはタングステンカーバイドノズルを使用する必要があります。
3. 配向： ボルト穴の応力がレイヤーラインに平行に走らないようにアダプターをプリントします。クランプの「円周応力」が層間接着だけでなく、フィラメントの連続ストランドによって支えられるようにします。

耐荷重用途向け部品の設計に関するさらなる洞察については、構造リブとインフィルの原則がツールアダプターに直接適用されるため、最大耐荷重のための3Dプリント棚ブラケットの設計ガイドが役立つでしょう。

フィールドテストと安全プロトコル

カスタムアダプターを本格的に使用する前に、疲労テストを実施することが重要です。部品は最初の引っ張りでは強く感じられても、「クリープ」や疲労により100回目の繰り返しで故障する可能性があります。

推奨テストプロトコル：

• サイクル荷重テスト： 予想される最大力の約75%で、少なくとも500回の熊手動作を実行します。
• 目視検査： テスト後、ボルト穴周辺のプラスチックの「白化」を確認します。これは材料が塑性変形限界に達していることを示します。
• 熱浸漬： ツールを高温の車内または直射日光下に4時間放置し、クランプが緩んでいないか確認します。ASAの高いガラス転移温度は、この点でPLAよりもはるかに信頼性が高いです。

カスタムツーリングの未来

3Dプリンティングの家庭メンテナンスへの統合は、持続可能な地域密着型製造へのより大きなシフトの一部です。3Dプリンティングは、廃棄物を削減し既存ツールの寿命を延ばすレベルのカスタマイズを可能にします。新しい人間工学的熊手を購入する代わりに、レガシーツールを高性能ポリマーでアップグレードしています。

重要ポイントのまとめ

• 材料選択が重要： UVおよび熱耐性にはASA-Aero Filamentを使用し、過酷な屋外作業には標準PLAを避けます。
• 応力に対応した設計： 取り付けポイントでの壊滅的故障を防ぐために3mm壁厚と2mmフィレットルールを実装します。
• 張力を管理： プリント層の圧壊を防ぐためにアダプターをボルト締めする際はトルク制限アプローチを使用します。
• 使用前にテスト： 一日中ツールに依存する前に、サイクル荷重テストを実施して疲労パターンを特定します。

これらのプロフェッショナル工学原則をDIYプロジェクトに適用することで、「カスタム」であるだけでなく、市販品よりも真に優れたツールを作成できます。

免責事項： この記事は情報提供のみを目的としています。3Dプリント部品は予期せず故障する可能性があります。重いツールを使用する際は、常に手袋や保護メガネなどの適切な個人用保護具（PPE）を着用してください。プリント部品に亀裂や変形の兆候が見られた場合は、怪我を避けるために直ちに使用を中止してください。設計の構造的完全性について不安がある場合は、専門家に相談してください。
