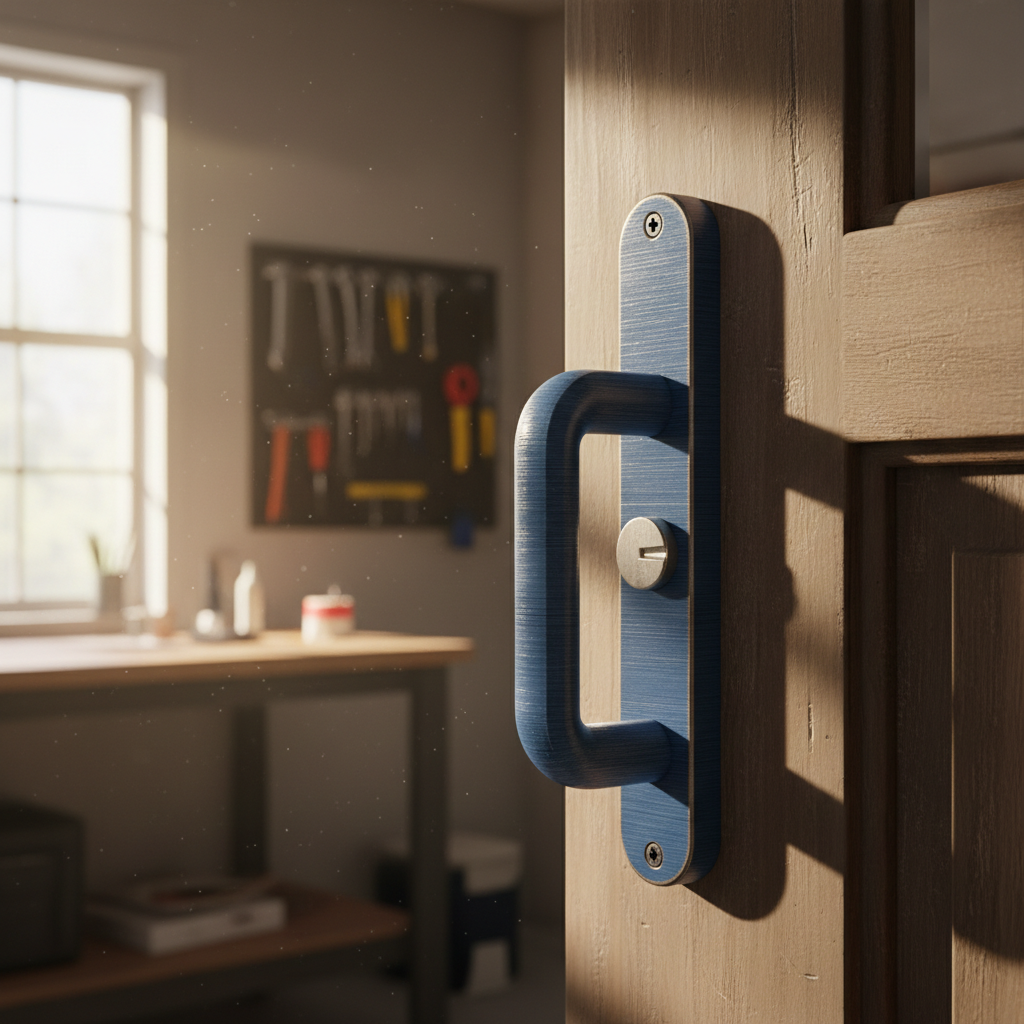

ドアハンドルとラッチの耐衝撃性に最適なフィラメント

ドア金具の機械的要件を理解する

ドアハンドルとラッチは、あらゆる建物において最も頻繁に使用される機械部品の一つです。静的な装飾アイテムとは異なり、これらの部品は動的荷重、急速な加速、急激な減速——一般に衝撃として知られる——にさらされます。ドアがバタンと閉められたり、ラッチが弾かれたりするとき、材料は一瞬のうちにかなりの運動エネルギーを吸収しなければなりません。

3Dプリンティングの世界では、趣味の美観から機能信頼性への移行には材料選択の転換が必要です。PLAはその使いやすさで評価されることが多いですが、その脆性は高衝撃用途には不向きです。応力下では、PLAは粉々になり、ユーザーに鋭い破損ハンドルや機能しない出口を残す可能性があります。プロフェッショナルグレードの耐久性を達成するには、靭性とエネルギー吸収のために設計されたポリマーに注目する必要があります。

耐衝撃性のための高性能材料

適切なフィラメントの選択は、機械的特性とハードウェアの能力のバランスを取ることを含みます。本格的なメイカーや小規模ショップオーナーにとって、以下の材料は機能的な家庭修理の現在の標準を表します。

1. PC/ABS-FR：セキュリティの産業標準

PC/ABS（ポリカーボネート／アクリロニトリル・ブタジエン・スチレン）アロイは、PCの耐熱性と靭性をABSの加工性と組み合わせます。PC/ABS-FR Filamentは、難燃性も含むため、施設や高交通量の環境に特に効果的です。

• 耐衝撃性： この材料は約19.90 KJ/m²の測定耐衝撃性を提供し、脆性破壊に対する大きな安全マージンを提供します。
• 耐熱性： 102°Cの熱変形温度を持ち、日当たりの良い入口や熱源の近くでも安定性を保ちます。
• 安全性： UL94 V-0難燃性評価により、部品が自己消火性であることを保証し、商業用ドア金具にとって重要な要件です。

2. TPU95A-HF：最大エネルギー吸収

重いワークショップのドアなど、頻繁に激しい衝撃を受けるハンドルには、TPU95A-HF Filamentのような柔軟材料がしばしば最も効果的なソリューションです。剛性プラスチックとは異なり、TPU（熱可塑性ポリウレタン）はダンパーとして機能します。

• 弾力性： TPU95A-HFの高い弾性は変形して元の形状に戻ることを可能にし、衝撃のエネルギーを効果的に「吸収」します。
• グリップと快適性： わずかにゴム質感のあるテクスチャーは、冷たく硬いプラスチックと比較してハンドルに優れた人間工学を提供します。
• 制限： ハンドルには優れていますが、TPUは正しく動作するために剛性を維持しなければならない内部ラッチ機構に必要な寸法安定性を欠く可能性があります。

3. ABS Rapido：耐久性のあるワークホース

ラッチボルトやギアハウジングのような内部コンポーネントには、ABS Rapido Filamentが耐久性と速度のバランスを提供します。最新のABS配合は、歴史的に3Dプリント機能部品の「アキレス腱」であった層間接着を大幅に改善しています。

• Z軸強度： ABS Rapidoは層間剥離のリスクを低減するように設計されており、垂直方向でも水平面とほぼ同じ強度を持つことを保証します。
• 耐薬品性： 一般的な家庭用洗浄剤やオイルに耐え、キッチンやガレージ環境に適しています。

工業用ポリマーのプリントに必要な技術要件

エントリーレベルの材料を超えるには、エンジニアリンググレードのフィラメントの熱的・物理的要求を管理できるプリンターが必要です。標準的なオープンフレームプリンターは、反りや貧弱な層間結合のため、信頼性の高いPC/ABSやABS部品を生産できないことがよくあります。

加熱チャンバーの役割

ABSおよびPC/ABSには、60°C〜80°Cのチャンバー温度が強く推奨されます。この熱は、成形プロセス中の残留内部応力を解放し、部品がビルドプレートから剥がれたり層間で割れたりするのを防ぎます。

ノズルと押出に関する考慮事項

難燃性添加剤や複合材料強化材は研磨性がある場合があります。オリフィスの摩耗（一貫性のない押出と弱体化した部品を引き起こす）を防ぐために、硬化鋼ノズルの使用を推奨します。

耐衝撃性金具の設計戦略

最良の材料でも、設計に根本的な欠陥があれば故障します。ドア金具を修理または交換する際に、応力を分散するためのいくつかの幾何学的最適化を提案します。

1. フィレット付きコーナー： 鋭い90度角は亀裂が発生しやすい「応力集中部」として機能します。これらを丸みを帯びたフィレット（最低3mm半径）に置き換えることで、部品の寿命を大幅に延長できます。
2. 断面積の増加： ラッチでは、ボルトとハウジングの接合部の厚みを20%増やすだけでも、耐衝撃性の不均衡な向上を提供できます。
3. アニーリング： PETGや特定のABSブレンドなどの材料では、後処理の熱処理（アニーリング）が非常に効果的です。例えば、PETG Rapidoプリントを80〜100°Cで4〜8時間アニーリングすることで、内部応力を解放し耐衝撃性を向上させることができます。

材料選択決定フレームワーク

特定の修理に適したフィラメントを選択するために、一般的な家庭ニーズのモデリングに基づいた以下のシナリオを検討してください。

ケーススタディ：大型金具

Max4のような大型マシンを利用する場合、390x390x340mmのビルドボリュームにより、フルサイズのドア金具をワンピースで生産できます。長いハンドルをセグメントではなく連続した一部品としてプリントすることで、衝撃下で主要な故障ポイントとなることが多い継ぎ目を排除します。

機能プリンティングを始めたばかりの場合、QIDI Q2C 3D Printerは270x270x256mmのボリュームで、ほとんどの標準的な家庭用金具修理を容易に処理できる信頼性の高いエントリーポイントを提供します。

重要ポイントのまとめ

耐衝撃性ドア金具の作成は、材料特性を機械的応力に適合させることです。PC/ABSやABS Rapidoのようなエンジニアリンググレードのフィラメントに移行し、プリンターが加熱チャンバーと硬化ノズルを備えていることを確認することで、元の射出成形コンポーネントの耐久性に匹敵または凌駕する部品を生産できます。

機能プリンティングは総合的なプロセスであることを覚えておいてください：材料は基盤を提供し、プリンターは環境を提供し、設計は構造的完全性を提供します。これらの3つの要素が一致すると、3Dプリンティングは私たちの周りの物理的世界を維持し改善するための強力なツールとなります。

免責事項： この記事は情報提供のみを目的としています。ドア金具、特にセキュリティや非常口に関連する3Dプリント部品は、安全性について徹底的にテストおよび評価されるべきです。重要なエリアに3Dプリントコンポーネントを設置する前に、地域の建築基準法および防火安全規制を参照してください。3Dプリンティング材料は煙を放出する場合があります。プリンターは常に換気の良い場所で操作してください。
