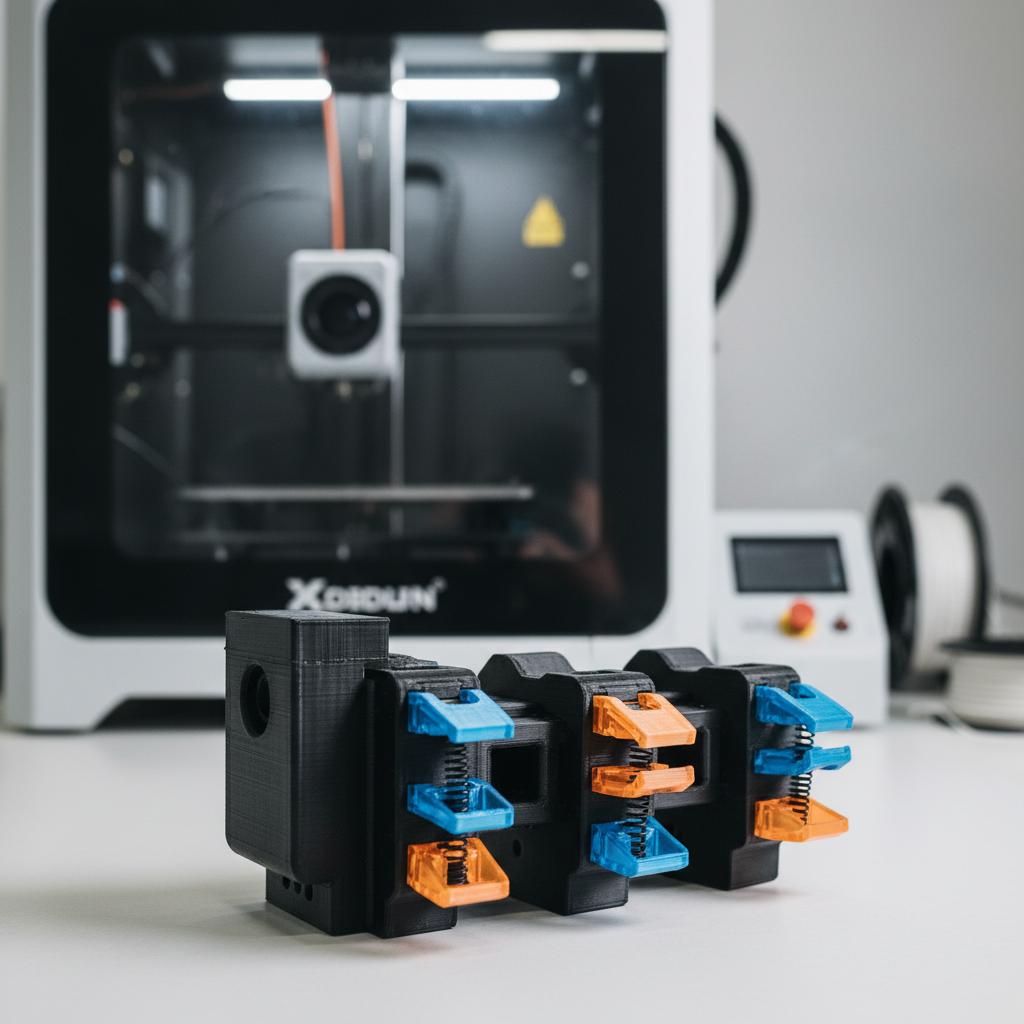

スナップフィットクリップに最適なフィラメント：ナイロンとTPUの靭性

スナップフィット設計の工学的課題

機能的な3Dプリンティングにおいて、スナップフィットクリップは材料科学と幾何学設計の複雑な交差点を表します。壊れた食洗機ラッククリップの交換でも、小規模生産用のカスタムエンクロージャーの開発でも、ナイロンとTPU（熱可塑性ポリウレタン）の選択は決して簡単ではありません。それは、構造的剛性と、故障なしに繰り返し変形に耐える能力との間のバランス調整です。

本格的なメイカーやプロシューマーにとって、美的モデルから機能部品へ移行するには、考え方を変える必要があります。「プリントできるか？」ではなく、「何サイクル持続するか？」を問うようになります。

スナップフィットの物理を理解する

スナップフィットは、片持ち梁を一時的に変形させて保持リップを通過させ、その後元の位置に「スナップ」戻ることで機能します。このプロセスは、材料に2つの主要な応力を与えます：外側の曲線には引張応力、内側の曲線には圧縮応力です。

疲労とは、材料が繰り返し荷重を受けるときに発生する進行性の構造損傷です。機能部品の故障に関する観察（カスタマーサポートと修理対応からの一般的なパターンに基づく）では、ほとんどのスナップフィットクリップは最初の使用時ではなく、応力集中点での微細亀裂により50回目または100回目のサイクルで故障します。

ナイロン：精密保持の工業標準

ナイロン（ポリアミド）は、高い「剛性対柔軟性」比を提供するため、エンジニアリンググレードのクリップの最初の選択肢となることがよくあります。満足のいく可聴の「クリック」音を提供し、高い保持力を維持し、クリップが一度係合すると確実に係合したままであることを保証します。

ナイロンの長サイクル信頼性

実際には、ナイロンの疲労耐性の利点は、高いサイクル数（10,000サイクル超）で最も顕著になります。より軟らかい材料は時間の経過とともに伸びる可能性がありますが、適切に設計されたナイロンクリップはその形状を維持します。この信頼性が、付加製造（AM）が高性能セクターでますます使用されている理由です。

湿気の「落とし穴」

経験豊富な設計者は、ナイロンクリップが慎重な湿気管理を必要とすることに注意しています。ナイロンは吸湿性があり、空気中の水分を吸収します。これは実際に靭性を高めることができますが（クリップを脆くしにくくする）、中程度の湿度吸収でも材料が「柔らかく」なりすぎると疲労寿命が20〜30%低下する可能性があります。一貫した機械的特性のためには、プリント前の適切な乾燥が譲れません。

TPU：耐衝撃性の代替品

TPUはまったく異なる特性を持ちます。エラストマーとして、巨大な変形——しばしば破断時伸び400〜600%を超える——を受けても元の形状に戻ることができます。

TPUを選択すべき場合

TPUはエネルギー吸収、振動減衰、または保護バンパーを必要とする用途に優れています——しかし、スナップフィットクリップはその中に含まれません。2つの材料特性がTPUをクランプ用途に根本的に不適切にします。第一に、その低い弾性率は十分な保持力を生成できないことを意味します。95Aまたは98Aショア硬度のTPUでさえ、中程度の連続荷重下で保持リップから逃げるように撓みます。第二に、TPUは顕著なクリープを示します：持続的なクランプ応力下で、材料はゆっくりとした永久変形を受け、クリップが時間の経過とともに徐々に緩みます。衝撃が発生しやすいアセンブリでは、より良い解決策はナイロンクリップとTPUオーバーモールドまたはバンパーパッドを組み合わせることです——各材料に最適な役割をさせることで実現します。

30度の経験則

有用な設計シグナル：スナップフィットに30°を超える撓み角が必要な場合、これは形状自体を再設計する必要があるという強い指標であり、より柔らかい材料に切り替えるべきという意味ではありません。過度の撓み角は応力集中と疲労破壊の主要な要因です。正しい工学的対応は、片持ちアームの長さを増やすか、断面厚を減らしてピークひずみを低減することです。TPUに切り替えることは、単に一方の故障モード（破断）をもう一方（クリープ緩和）と交換するだけです。

PEBA 95A：高性能ハイブリッド

PEBA 95Aは、動的エネルギーリターン用途において真に印象的な材料です——ランニングシューズのミッドソール、ドローンの振動アイソレーター、ウェアラブルフレックスジョイントはすべて正当なユースケースです。しかし、その機械的プロファイルは、スナップフィットクリップに適用された場合、TPUと同じ根本的な制限を共有します：信頼性の高い保持力には不十分な弾性率、および持続荷重下での測定可能なクリープ。PEBAの強み（低ヒステリシス、寒冷時柔軟性、軽量）は、繰り返し圧縮または曲げ用途で最も活用され、ロックされたクランプ状態を維持しなければならない部品には適していません。具体的には、PEBAはクリップ用途においてTPUと同じ2つの失格特性——クランプ力を維持するための不十分な剛性、および持続荷重下でのクリープ変形——に悩まされます。スナップフィットの中間ソリューションではありません。

究極のエネルギーリターン

回復が「鈍く」感じられる標準TPUとは異なり、PEBAは非常に低いヒステリシスを特徴とします。平たく言えば、瞬時に「スナップバック」します。従来のエラストマーが50〜60%のエネルギーリターンを提供するのに対し、PEBAは70%以上に達し、プロフェッショナルなアスレチックギアや高度な減衰システムの定番となっています。

軽量で耐寒性

PEBAは標準TPU 95Aよりも約12%軽量であり、ドローンコンポーネントやウェアラブル技術などの重量重視の用途に重要です。さらに、ほとんどのフレキシブル材料が寒冷で脆くなる一方で、PEBAは-40°Cまでその特性を維持します。

スナップフィットの設計ベストプラクティス

適切な材料の選択は戦いの半分に過ぎません。形状は材料の強みを活かすものでなければなりません。

1. 半径遷移： 設計者はスナップフィットクリップにおける半径遷移の重要性を過小評価することがよくあります。ナイロン設計の鋭い角は応力集中を生み出し、疲労破壊を加速させます。片持ち梁の基部には常に十分なフィレットを使用してください。
2. プリント配向： 最大強度を得るには、撓みの応力が層を引き離すのではなく、フィラメントの連続ストランドに沿って分散されるようにクリップをプリントする必要があります。
3. 壁厚： ナイロン、PETG、PLAスナップフィットクリップでは、壁数が保持剛性に直接影響します。外周数（インフィルではなく）を増やすことは、不必要なかさばりを追加せずにクリップ係合力を調整する最も効果的な方法です。

ハードウェア要件：先進ポリマーの制御

これらの材料のプリントには、基本的なセットアップ以上のものが必要です。ナイロンと高性能エラストマーは反りが発生しやすく、精密な熱管理を必要とします。

加熱チャンバーの役割

工業グレードの信頼性を達成するには、アクティブチャンバーヒーティングシステムが強く推奨されます。QIDI Max4やQIDI Q2のようなプリンターは、一貫した内部温度（最大65°C）を維持し、ナイロンやPEBAの反りを引き起こす不均一な冷却を防ぎます。

押出精度

PEBAとTPUは柔軟性があるため、駆動ギアとメルトゾーンの間にスペースが多すぎると、押出機内で「絡まり合う」可能性があります。QIDI Q2Cのようなマシンに見られる高品質なダイレクトドライブ押出機は、これらの「麺状」フィラメントを摩擦や詰まりなく送り出すために不可欠です。

材料選択のまとめ

スナップフィットクリップに適したフィラメントの選択は、特定の性能要件に依存します：

• ナイロンを選択 するのは、高い保持力、硬い「クリック」音が必要で、部品が高温環境で動作する場合です。これは壊れた食洗機ラッククリップの交換や自動車用ファスナーのゴールドスタンダードです。
• TPUを選択するのは、クリップアセンブリに隣接するエネルギー吸収コンポーネント——バンパー、振動マウント、保護ハウジング——ですが、クリップ自体には適しません。TPUのクリープ挙動と低い保持力は、クランプ要素として信頼性を低くします。
• PEBA 95Aを選択するのは、動的フレックスジョイント、ウェアラブルヒンジ、またはエネルギーリターンと寒冷時性能が主要要件である繰り返し圧縮パッドです。TPUと同様に、クリープと不十分なクランプ剛性のため、スナップフィット保持用途には適していません。

スナップフィットクリップ専用の材料短縮リストは、ナイロン、PETG、PLAです——疲労耐性と温度耐性の降順です。難しいスナップフィット形状に対する正しい答えは、より柔らかい材料ではなく、より良い設計です。

材料選択を設計の機械的現実に合わせることで、「部品を作る」から「ソリューションを設計する」へと移行します。バッテリーカバーを固定する場合でも、カスタムラッチを構築する場合でも、ナイロンとTPUのトレードオフを理解することで、3Dプリントコンポーネントがサイクルごとに確実に性能を発揮することが保証されます。

免責事項： この記事は情報提供のみを目的としています。機械的性能は、プリンター設定、環境条件、特定の部品形状によって大きく異なる場合があります。耐荷重または重要な機能コンポーネントについては、常に安全テストを実行してください。
