指副子のカスタマイズ：スキャンから完璧なフィットの印刷まで

なぜ指副子をプリントするのか

市販の指副子はS、M、Lのサイズ展開です。あなたの指はそうではありません。3Dプリントされた副子は個々の指関節の形状に正確に適合し、圧力を適切な場所に分散し、皮膚の通気を可能にする換気穴を設けることができます。公表された研究もこれを裏付けています。3Dプリント手部装具に関する17件の研究を対象とした2021年のスコーピングレビューでは、手機能と患者満足度に対する肯定的な効果が認められています。また、3DプリントPLA副子と従来の熱可塑性副子を比較した別のランダム化比較試験でも、同等の患者満足度スコアが報告されています。

コスト面の利点も無視できません。火傷リハビリテーション用の3Dプリント指副子に関する公表されたケースシリーズでは、材料費が副子1つあたり1ドル未満と報告されています。米国では作業療法士によるカスタム熱可塑性副子は1回の処置で50〜200ドルかかることがあります。プリンターとあなたの時間を考慮しても、1つか2つ以上必要な場合は計算が合います。

しかし、本当の利点は反復にあります。プリントし、試し、調整し、再プリントする。このサイクル全体に1〜2時間しかかかりません。このような迅速な改良が、単位あたりの生産時間が長いにもかかわらず、プリント副子を競争力のあるものにしているのです。

進む前に1つ注意事項です。3Dプリント副子は個人用補助具であり、FDA認可の医療機器ではありません。510(k)認証を経ていません。急性骨折や重傷の場合は医師の診察を受けてください。このガイドは、快適なカスタム指固定具が必要で、自分で作ろうとしている場合のためのものです。

手のスキャン

2つの方法があります。おおよその形状参照用のスマホスキャンか、正確な測定のためのノギスです。最良の結果を得るには、両方を使用してください。

スマホスキャンアプリ

iPhoneのLiDAR（Proモデル）は、10cm以上のオブジェクトで約±1cmの精度が得られます。指の幅が15〜20mmであることを考えると、その精度がどの程度かわかります。LiDARだけでは必要な詳細を捉えられません。

小型オブジェクトにはフォトグラメトリモードの方が適しています。Polycamの写真モードは、直径測定で平均絶対偏差が3mm未満、相対誤差が5%未満を達成します。これは出発点として実用的です。Scaniverse（無料、Niantic製）も同様のフォトグラメトリキャプチャを提供します。小型オブジェクトの結果を改善するには、LiDARレンジ設定をおおよその手のサイズに縮小します。

手順：コントラストのある背景に手を静止させ、スマホをゆっくりと周りに動かして40〜60秒間キャプチャし、STLとしてエクスポートします。その後、実際の指をノギスで測定して検証します。ミリメートル単位でフィットする必要があるものについては、スキャンの寸法だけを信頼しないでください。

プロフェッショナルハンドヘルドスキャナー（Artec Eva、EinScan Pro）は0.05〜0.1mmの精度を達成します。これはスマホの30〜200倍の精度です。これを定期的に、または他の人のために行う場合、その投資は状況を変えます。個人的な一回限りの副子であれば、スマホスキャン＋ノギスのアプローチで十分です。

実用的なワークフロー

1. フォトグラメトリモード（小型オブジェクトではLiDARより正確）で手をスキャン
2. STLまたはOBJとしてエクスポート
3. Meshmixerにインポートしてメッシュクリーンアップ：ノイズ除去、穴埋め、平滑化
4. ノギスで指の主要ポイント（関節幅、周囲長、セグメント長）を測定
5. クリーンアップしたメッシュをCADツールで視覚的参照として使用し、寸法精度のあるモデルとしては使用しない

副子のモデリング

Meshmixerを使用した公表ワークフローでは、3Dモデリング経験がほとんどない医療従事者が4時間未満でプロセスを習得できることが実証されています。トレーニング後、設計時間は副子1つあたり約15分に短縮されました。これが目指すべきベンチマークです。

ソフトウェアオプション

Meshmixer（無料、Autodesk製）は直接メッシュ操作の最良の出発点です。スキャンをインポートし、Surface Offsetを使用して指形状の周囲に2mmのシェルを作成し、Plane Cutで副子の境界をトリミングします。Remeshツールは、ボロノイ換気パターンを追加したい場合にクリーンな形状を生成します。ブーリアン演算で通気用やストラップ取付用の穴を開けられます。

Fusion 360（個人用無料）はパラメトリック精度が必要な場合に適しています。スキャンメッシュを参照ボディとしてインポートし、その周囲にソリッド形状を構築します。Fusionに持ち込む前に、メッシュをMeshmixerまたはBlenderで10万ファセット未満に削減しないと、ソフトウェアが重くなります。

Blenderはどちらのソフトよりも複雑なメッシュ操作を処理できますが、学習曲線が急です。ボロノイパターン生成や有機的表面モデリングに適しています。既にソフトウェアを習得している場合に限ります。

設計手順

スキャンメッシュをインポートしてクリーンアップします。2mmオフセットシェル（これが副子の壁になります）を作成します。指に沿って希望の副子形状にトリミングします。通気性と構造剛性のバランスを取りながら換気穴を追加します。保持機能を設計します。ベルクロストラップ用の穴、スナップクリップ、またはTPUでプリントする場合は一体型リビングヒンジなど。

基本的なCADスキルがあれば、最初の副子に2〜4時間かかると予想してください。ワークフローを確立すれば15〜30分に短縮されます。フィット感を確実にするために、2〜3回のプリント＆テストの反復を見込んでください。

材料の選択

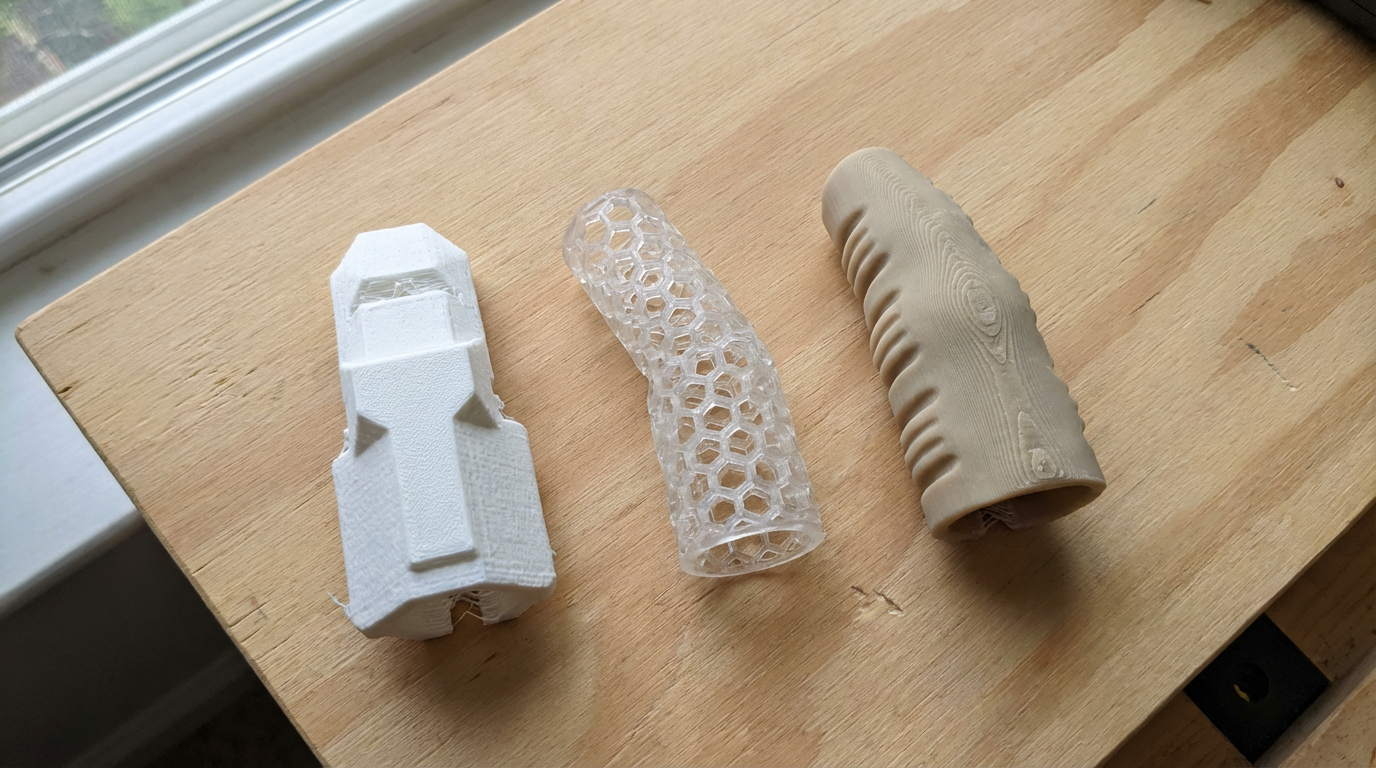

材料の選択は、剛直な固定が必要か柔軟なサポートが必要かによって異なります。公開されたテストとコミュニティの経験に基づいて、オプションを比較します。

PLA：実用的なデフォルト

PLAのガラス転移温度60〜65°Cは、実際にはここで利点となります。低温設定のヒートガンまたは60°Cの温水浴で、プリント後の微調整のためにPLAを柔軟にできます。柔らかくなった副子を指に30秒間押し当てて冷ますと、新しい形状を保持します。この熱成形ステップは「ほぼ合っている」と「完璧なフィット」の間のギャップを埋めます。

欠点：PLAは衝撃に脆いです。先述のランダム化試験では、2つのPLA副子が日常的な着用の26〜37日後に部分的に破損したと報告されています。短期使用や夜間装着にはPLAで十分です。数ヶ月の活動的使用に耐える副子には、PETGまたはナイロンを検討してください。

標準的な剛直副子には、PLA Basicが適しています。予測どおりにプリントでき、公差が厳密に保たれるため、指の形状に合わせようとする際に重要です。

柔軟副子用TPU

Scientific Reports誌の2026年の研究では、母指関節安定化のためのTPUとPLA装具を比較しました。TPUは短期装着の患者満足度でより高いスコアを獲得しました。柔軟性により肌への密着感が向上し、衝撃を吸収して割れを防ぎます。

TPUはプリントが遅く、20〜30mm/sが一般的です。ボーデンチューブ方式ではなくダイレクトドライブエクストルーダーが必要です。TPU 95A HFは高速流量向けに処方されており、低速を補うのに役立ちます。二部構成の副子（剛直外殻＋ソフト内側ライナー）を構築する場合、肌に接するライナーにTPUを使用すると快適性に大きな違いが生まれます。

耐久性のためのナイロン

ナイロンはPLAのように折れず、繰り返しの屈曲サイクルで割れません。数ヶ月の日常的な装着に耐える副子に最適な選択肢です。トレードオフ：加熱チャンバー（最低50〜60°C）が必要であり、プリント前にフィラメントを乾燥させる必要があります。65°Cの加熱エンクロージャーを備えたPlus4のようなプリンターでは、ナイロンは確実にプリントされます。エンクロージャーがない場合、小型部品を超えるものでは反りや層間接着不良が予想されます。

副子のプリント設定

PLAの場合、外壁80〜150mm/sで良好な表面品質が得られます。TPUは20〜30mm/sが必要です。典型的な指副子の重量は約20gで、サイズと設定に応じて30〜90分でプリントされます。午後だけで複数回の反復が可能な速度です。

肌接触面のサポート残渣は220〜400グリットのサンドペーパーで後処理します。ヒートガンでの軽いパスもPLAの粗い部分を寸法に影響なく滑らかにできます。3Dプリントを構造的に丈夫にする方法を理解することは、折れる副子が副子なしより悪いため、ここで重要です。

フィッティング、反復、熱成形

最初のプリントが完璧にフィットすることはほぼありません。それは予想通りで問題ありません。反復速度がこのアプローチを機能させるものです。

初回フィットチェック

副子をはめます。材料が皮膚に食い込む圧力点を確認します。ぴったりと密着すべき隙間を確認します。問題箇所をプリントに直接マーカーでマークします。

PLAの熱成形

PLA副子を60〜65°Cの水に15〜20秒間浸します。指に押し当てて30秒間冷ましながら保持できるほど柔らかくなります。これは微調整に効果的です。きつい部分を広げる、隙間を埋める、曲線を調整するなどです。2〜3mm以上の変更には、モデルを修正して再プリントします。

ヒートガンアプローチは制御を保ちます。低温設定、15〜20cmの距離を保ち、動かし続けます。一点に集中すると薄い副子壁を溶かし貫通します。温水法は指副子のような小部品により均一な結果をもたらします。

反復間の一般的な調整

きつすぎる場合：Meshmixerでオフセット距離を0.3〜0.5mm増加。緩すぎる場合：同じ量だけオフセットを減少。エッジが皮膚に食い込む場合：モデルのすべてのエッジに1mmの面取りまたはフィレットを追加。換気が不十分な場合：穴径を大きくするか開口部を追加。応力ポイントでの構造的完全性を損なわないように注意。

カスタムフィットTPUプロジェクトに取り組む方には、TPUプリントガイドが副子にも適用されるフレックス設定とダイレクトドライブチューニングをカバーしています。また、同じスキャンからCADへのスキルは、フレキシブルコスプレアーマーや他の身体適合プリントにも応用できます。

オープンソースリソース

ゼロから始める必要はありません。e-NABLEネットワークには100以上の国に約4万人のボランティアがおり、3Dプリント義肢装置を無償で提供しています。彼らのオープンソースハンドデザイン（Phoenix Hand、Kinetic Hand）は、プリント可能な医療機器の模範例です。

Printablesでは、パラメトリック指副子デザインにより、寸法を入力するだけでCADソフトウェアに触れずにカスタマイズされたSTLを生成できます。OpenSCADベースのジェネレーターは、関節角度、セグメント長、指幅の調整可能なパラメータでD関節とPIP関節形状を処理します。

スキャンとプリントによるカスタムフィット部品のより広い領域では、副子を構築する場合でもカーボンファイバー交換ブラケットを構築する場合でも、同じワークフローを使用します。スキャン、参照、モデリング、反復。ツールは同じであり、材料と用途のみが変わります。
