600mm/sのFDMプリント：これが次世代の標準になるのか？

by Austin Chloe

％b％d、％y

Share this post

スピード競争の幕開け

わずか2年前、Ender 3のノーマル機でBenchy（ベンチマーク用の船）を50mm/sでプリントするのは、ごく当たり前の光景でした。小さなボートが完成するまで約64分。コーヒーを1杯、あるいは2杯飲みながら、のんびりと待つのが日常でした。

しかし、Bambu LabがX1 Carbonを市場に投入したことで状況は一変しました。Prusaは19分を切るBenchyプリントを掲げて応戦し、Bambu Labはさらに18分へと短縮。CrealityもK1シリーズを発売しました。そして2025年のFormnext（世界最大級の3Dプリント展示会）では、あらゆるメーカーのスペックシートが、まるでスピードメーターのように「500mm/s、600mm/s、800mm/s」という数字を競い合うようになりました。

今日では、600mm/sを謳うプリンターが400ドル（約6万円）以下で購入できます。ここで問われるべきは、高精度な高速FDMが存在するかどうかではありません。「600mm/s」という数字が本当に重要なのか、あるいは私たちは全く別の指標に注目すべきなのか、ということです。

「600mm/s」が実際に意味すること

スペックシートが語らない事実があります。それは、600mm/sとはツールヘッドの「瞬間的な最高速度」であり、プリントの開始から終了まで常にその速度で動いているわけではないということです。

車の最高速度に例えてみましょう。BMW M3は時速250km出せますが、平均的な通勤速度は時速60km程度です。プリンターも同じです。ツールヘッドが600mm/sに達するのは、長距離の直線インフィル（充填）や、ビルドプレートを横切るトラベル移動の際のごく短い時間だけです。細かいディテールや角が多い小さなパーツでは、ノズルは加速と減速を繰り返すばかりで、最高速度に達することはほとんどありません。

だからこそ、「加速度」が最高速度と同じくらい重要なのです。加速度20,000 mm/s²のプリンターが600mm/sに達するには、約30mmの直線距離が必要です。つまり、数センチ以下の短い動きでは最高速度に到達しません。加速度を30,000 mm/s²に上げれば、約20mmで到達できます。改善はされますが、依然としてモデルの形状に左右されます。

真のボトルネック：最大体積流量

経験豊富なユーザーには周知の事実ですが、繰り返す価値があります。プリンターの真の速度制限はツールヘッドではなく、「ホットエンド」にあります。

体積流量（Volumetric flow rate）はmm³/sで測定され、ホットエンドが1秒間にどれだけの溶融プラスチックをノズルから押し出せるかを示します。標準的なホットエンドは12～15 mm³/s程度が限界です。もし0.4mmノズル、積層ピッチ0.2mmで600mm/sのプリントを行うなら、約48 mm³/sの流量が必要になります。ほとんどのホットエンドはその半分も供給できません。

これこそが、高流量（ハイフロー）ホットエンドが不可欠な理由です。Bambu Lab P2Sは40 mm³/sを実現しています。QIDIのMax4は、同様のスループットを持つ第2世代80Wバイメタルホットエンドを採用しています。十分な流量がなければ、600mm/sという速度は、自転車のタイヤを履いたゴーカートにジェットエンジンを積むようなものです。

高速化を支える技術

高速FDMは単に設定を上げただけで実現したわけではありません。主に4つの技術革新が融合した結果です。

CoreXY キネマティクス

これはメカニズムの問題です。ベッドスリンガー型（i3型）は、重い加熱ベッドをY軸に沿って前後に激しく動かします。対してCoreXYは、ベッドをZ軸方向のみに動かし、軽量なツールヘッドがX軸とY軸を高速移動します。500gの加熱ベッドを20,000 mm/s²で加速させれば振動で本体が壊れかねませんが、150gのツールヘッドなら話は別です。

現在、主要な高速プリンターのほとんどがCoreXYを採用しています。Bambu Lab Pシリーズ、Creality Kシリーズ、そしてQIDIの現在のラインナップすべてがこれに該当します。

Klipper ファームウェア

Klipperは、計算負荷の高い処理をプリンターのマイコンから、より強力なホストコンピューター（内蔵のSBCなど）に移行させました。特に重要なのが以下の2つの機能です。

インプットシェイピング（Input Shaping）：加速度センサーを使用してプリンター自体の機械的共振を測定し、動きのコマンドに逆位相のパルスを適用します。これにより、以前は高速プリントの天敵だったゴーストやリング（表面の波打ち）が大幅に解消されました。

プレッシャーアドバンス（Pressure Advance）：エクルーダーがフィラメントを押し出してから、実際にノズルから出てくるまでのタイムラグを補正します。加速時には多めに押し出し、減速時には引き戻すことで、角でのダマや直線でのカスれを防ぎます。

高流量ホットエンド

バイメタルヒートブレイク、高出力ヒーター（従来の40Wから60〜80Wへ）、最適化された溶解ゾーンにより、現代のホットエンドは32〜40 mm³/s以上の吐出を可能にしました。QIDI Max4の高流量ホットエンドは40 mm³/sに達し、実際のプリントにおいても公称速度に近い性能を維持できます。

軽量ツールヘッド設計

カーボンファイバー製のロッド、コンパクトなダイレクトドライブエクルーダー、最小限のキャリッジ構成により、可動部の質量を極限まで抑えています。ツールヘッド全体を150g以下に抑えることで加速度を高め、最高速度で動作する時間を最大化しています。

実測ベンチマーク

実際のパフォーマンスを見てみましょう。

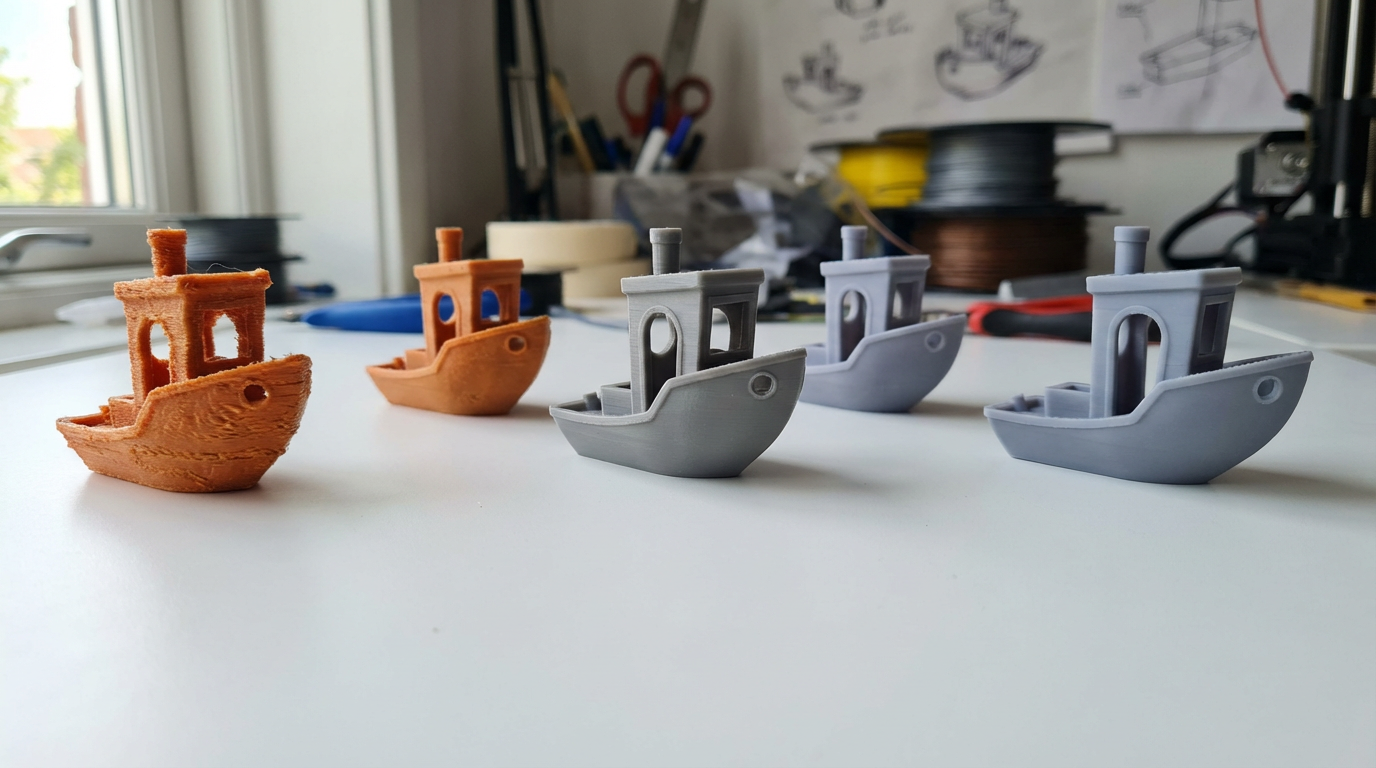

スピード Benchy

コミュニティ標準の速度テストである「SpeedBoatRace」では、厳格なルール（壁2層、インフィル10%、積層0.25mm以下など）のもとでタイムが競われます。基準となる設定についてはBenchyキャリブレーションガイドで詳しく解説されています。

構成	タイム	備考
世界記録（改造Ender 3 Pro）	2分09秒	800mm/s、加速50,000mm/s²。実用的というより実験的。
Creality K1 Max（吊るし）	約13分50秒	市販状態でのトップクラスの記録
Bambu Lab P1P / Creality K1	約23分	現世代の高速プリンターの標準的なタイム
Ender 3 (50mm/s)	約64分	かつての標準

驚くべきは記録そのものではなく、吊るしの（改造していない）プリンターで64分から15～23分へと短縮されたことです。特別なチューニングなしで3～4倍の生産性向上が得られるようになったのです。

高速プリントと素材の関係

300mm/sを超えると、素材選びが重要になります。

素材	実用的な速度域	600mm/sでの挙動
高速PLA (HS-PLA)	400-600 mm/s	最適。溶融粘度が低く、急速冷却に強い。設定温度は230-260°C推奨。
標準PLA	150-300 mm/s	流量不足。300mm/sを超えると温度を極端に上げる必要があり、品質が低下。
PETG	100-300 mm/s	糸引きが発生しやすい。「Rapid PETG」などの高速用が必要。
ABS / ASA	200-400 mm/s	加熱チャンバーがあれば良好。速度を上げると反りやすいため温度管理が必須。
TPU / 柔軟素材	30-80 mm/s	高速プリントには不向き。エクルーダー内で屈曲し、ジャムの原因になる。

「高速PLA」というカテゴリーが登場したのには理由があります。600mm/sで安価な標準PLAを使うと、供給が追いつかずスカスカのプリントになります。エンジニアリング素材を扱う場合は、速度よりも熱管理が重要です。ABS vs ASAの耐熱比較にもある通り、アクティブ加熱チャンバー（60〜65°C）を備えたQIDI Plus4やQ1 Proのような機種なら、高速でも反りを抑えて安定して出力できます。
