重量級コーヒータンパーのための耐衝撃性ベースの設計

大量のコーヒーを扱うコーヒーショップでは、機器のダウンタイムは単なる不便さではなく、収益の損失です。プロシューマーバリスタやショップオーナーにとって、3Dプリントタンパースタンドは単なる装飾アクセサリーではなく、工業用ツールの一部として機能しなければなりません。標準的な趣味用設定では、500グラム以上の重さがあり、ラッシュ時には頻繁にホルダーに「落とされる」58mmステンレススチールタンパーの繰り返される局所的な力によって、部品が割れることがよくあります。

脆いプロトタイプと「即戦力」のプロフェッショナル機器の間のギャップを埋めるには、美観から構造的完全性へと焦点を移す必要があります。このガイドでは、炭素繊維複合材料や特殊な形状などの高性能材料を利用して、商業キッチンの過酷さに耐える耐衝撃性ベースを設計・プリントするために必要な工学原理を探求します。

材料選択：標準プラスチックを超えて

耐久性のあるタンパーベースの基盤は材料選択にあります。PLAは3Dプリンティングコミュニティで一般的ですが、その低い熱変形温度と脆性により、エスプレッソマシンボイラー近くの環境や高衝撃用途には不適切です。

工業グレードの結果を得るには、炭素繊維（CF）強化ポリマーを優先します。コーヒーステーションの文脈では、これはスタンドが時間の経過とともに重量アクセサリーの下で反ったり「クリープ」したりしないことを意味します。

高性能オプション

PAHT-CF（高温ナイロン）： PAHT-CF (PPA-CF) Filamentのような製品は、この用途のゴールドスタンダードです。約6.9 GPaの曲げ弾性率を持ち、曲がることなく重量金属ツールを支えるために必要な剛性を提供します。
PA12-CF： 湿気が懸念される環境（蒸気の多いカフェで一般的）には、PA12-CF Filamentが優れた耐薬品性と標準ナイロンよりも低い吸湿率を提供し、部品の寸法安定性を確保します。
TPU 95A： これは本体用ではなく、「インターフェース」層用です。TPU95A-HF Filamentのような高速柔軟材料は衝撃吸収材として機能します。

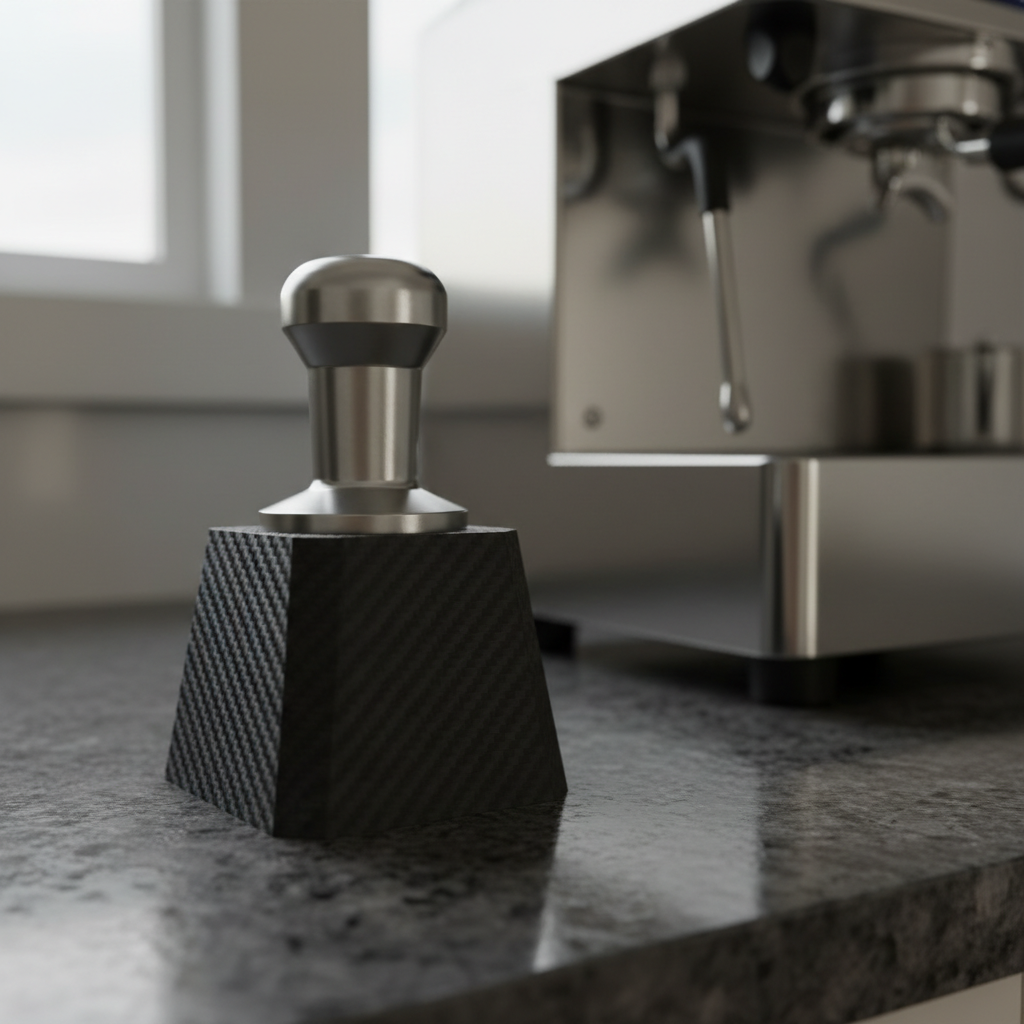

御影石カウンタートップ上の3Dプリント炭素繊維ベースに置かれたプロフェッショナルコーヒータンパー。洗練されたマット仕上げと工業的美観を示す。

構造的完全性：外周ルール

3Dプリンティングにおける一般的な誤解は、インフィル率を上げることが部品を強くする主要な方法であるというものです。しかし、耐衝撃性——特に重量タンパーによる「パンチスルー」の防止——において、外周数（壁厚）の方がより重要な指標です。

高頻度キッチンツールの内部モデリングにおいて、垂直壁が衝撃エネルギーの大部分を負担することが分かっています。20%インフィルと6外周の部品は、80%インフィルと2外周のみの部品よりも割れに対して著しく耐性があります。

形状最適化：故障ポイントの排除

最も強い材料でも、デザインに「応力集中部」が含まれていれば故障します。機械工学では、鋭い90度内部コーナーは亀裂発生点として機能します。タンピングや単にツールをドッキングする繰り返し荷重下で、これらのコーナーは最終的に破損します。

フィレットの力

これを軽減するには、タンパーベースのすべての内部コーナーに十分なフィレット（3mm以上）を利用する必要があります。これによりコーナーが丸められ、力をより大きな表面積に分散します。この原理は、3Dプリント棚ブラケットやあらゆる耐荷重アクセサリーの設計においても重要です。

ハイブリッド設計戦略

長寿命を確保する最も効果的な方法の1つは、「ハイブリッド」ベースを設計することです。単一材料プリントではなく、2部品アセンブリを作成します：

シャーシ： PAHT-CF (PPA-CF) Filamentのような剛性で耐熱性のある材料でプリント。
緩衝材： TPU95A-HF Filamentでプリントされた3～5mm厚のインサートで、タンパーウェルの底に配置。

このTPUインサートは犠牲的な衝撃吸収材として機能します。剛性シャーシを直接衝撃から保護し、バリスタが評価する「ソフトランディング」感を提供します。さらに、タンパーの傷を防ぎ、カウンタートップを振動から保護します。このアプローチは、衝撃吸収ツールグリップで使用されるロジックを反映しています。

熱管理とアニーリング

エスプレッソマシンは熱機関です。マシンの上や隣に置かれたタンパースタンドは、50°C〜70°Cの周囲温度に簡単にさらされます。エンジニアリンググレードのフィラメントを使用する場合、その全ポテンシャルを引き出すには後処理が必須のステップです。

なぜアニーリングするのか？

アニーリングは、プリント部品を特定の温度で一定時間再加熱し、内部応力を解放し結晶性を高めるプロセスです。PAHT-CF (PPA-CF) Filamentの場合、その違いは劇的です：

未アニーリング熱変形温度（HDT）： 約84.8°C
アニーリング済み熱変形温度（HDT）： 約190.7°C

タンパーベースを制御された環境（ブラスト乾燥オーブンなど）で80〜100°C、4〜6時間アニーリングすることで、ホットカップウォーマーの上に直接置かれても決して反らないことを保証します。

プリント環境

これらの結果を達成するには、ハードウェアが高いノズル温度とチャンバー温度を維持できなければなりません。QIDI Max4 3D Printerのような工業グレードのマシンは、アクティブ冷却空気制御システムを備え、このために設計されています。

賑やかなカフェで、バリスタがエスプレッソマシンの隣の洗練されたマットブラックの3Dプリントスタンドに重量タンパーを置いている様子。

実践的実装：ステップバイステップアプローチ

デジタルモデルから物理ツールへ移行する際は、以下のプロフェッショナルワークフローに従い、「即戦力」の結果を確保します。

クリアランスを考慮したモデリング： ナイロン材料のわずかな収縮（約0.5〜1%）を考慮します。タンパーが58.5mmの場合、開口部を59.5mmに設計し、アニーリング後のスムーズな嵌合を確保します。
フィラメントを乾燥： PAHT-CFのような材料は吸湿性が高いです。パデュー大学3Dプリンティング用語集によると、フィラメント内の湿気は押出中に蒸気泡を引き起こし、部品を弱体化させる「ボイド」を生成します。プリント前に必ずフィラメントを80°Cで少なくとも6時間乾燥させてください。
強度に合わせた配向： ベースを直立姿勢でプリントします。これにはタンパーウェルのために一部サポート材が必要かもしれませんが、タンパーの衝撃力がレイヤーラインに垂直になることを保証し、これは分割防止のための最強の配向です。
アニーリングと自然冷却： プリント後、部品をビルドプレートからすぐに取り外さないでください。可能であればアセンブリ全体を、または部品をオーブンに入れます。アニーリングサイクルが完了したら、熱衝撃を防ぐためにオーブン内で自然に室温まで冷却させます。
